Подключение 2 тэнов: простые шаги к эффективному отоплению

Почему стоит использовать два ТЭНа в системе отопления?

Два ТЭНа — это оптимальное решение для создания многоступенчатого нагрева, особенно в частных домах, бойлерах или конвекторах. Основные преимущества:

• Резервирование и надежность: Если один ТЭН выйдет из строя, второй продолжит работу, предотвращая остановку системы. Это особенно актуально для отопления в холодное время года.
• Экономия электроэнергии: Чередование или ступенчатое включение снижает пиковые нагрузки на сеть, позволяя экономить до 30% электроэнергии. Например, вместо одновременной работы двух мощных ТЭНов можно активировать только один для поддержания температуры.
• Быстрый нагрев и комфорт: В бойлерах с двумя ТЭНами горячая вода готова за считанные минуты — идеально для утреннего душа или семей с высоким расходом.
• Долговечность: Сухие ТЭНы устойчивы к накипи, а магниевый или титановый анод защищает от коррозии. Регулярная замена анода раз в 2 года продлевает срок службы.
• Гибкость: Подходит как для однофазной (220 В), так и для трехфазной (380 В) сетей, а также подходит для воды, воздуха, масла или в печах и котлах.

В системах отопления двухэтажных домов или бойлерах объемом 150–300 л два ТЭНа позволяют комбинировать их с котлами, солнечными коллекторами или газом, распределяя нагрузку и минимизируя потери тепла конвекцией.

Выбор ТЭНов для эффективного отопления

Перед подключением подберите ТЭНы по параметрам:

• Мощность: от 1 до 3 кВт на элемент (в сумме 2–6 кВт для двух). Для комнаты площадью 10 м² достаточен 1 кВт на ТЭН.
• Напряжение: 220 В для бытовой сети или 380 В для трехфазной.
• Материал: Нержавеющая сталь или медь для воды, титан для агрессивных сред.
• Тип: Сухие (в керамических колбах) — долговечные, мокрые — дешевле, но требуют ухода от накипи.

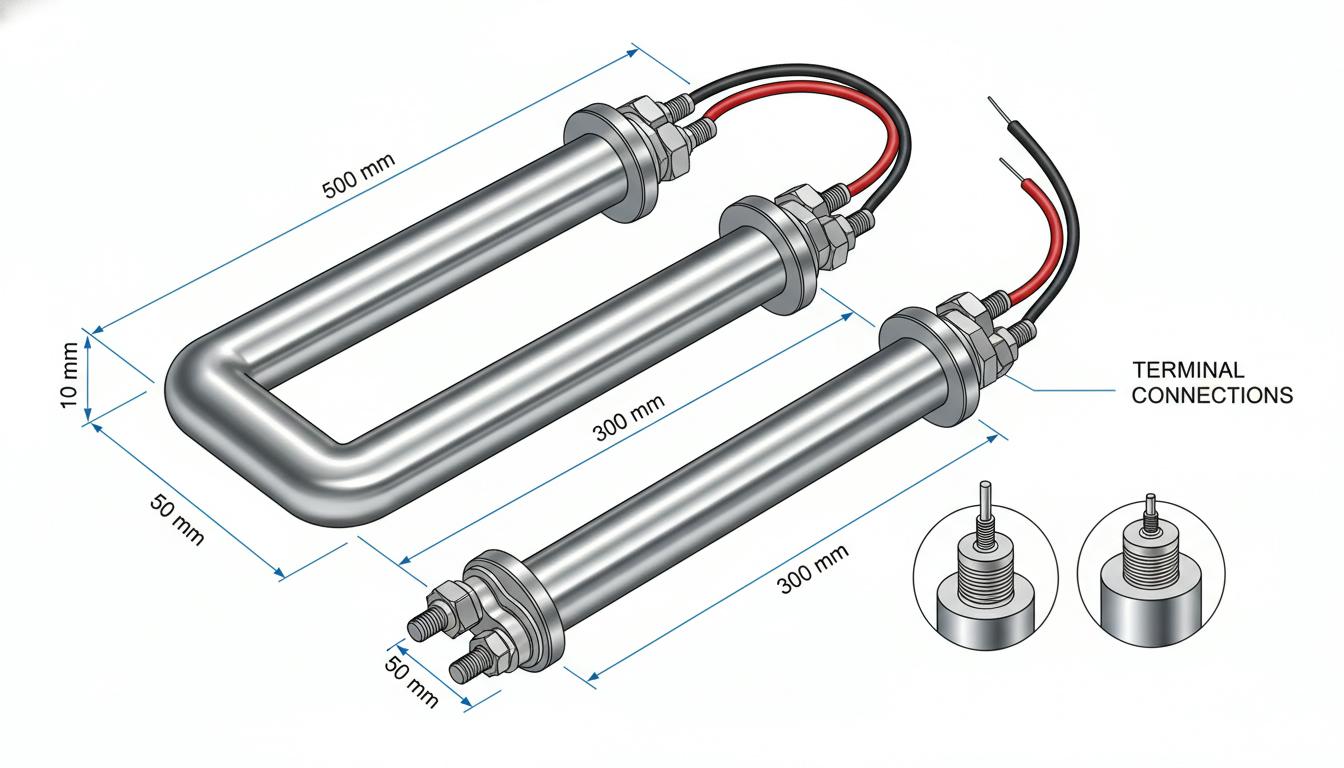

• Размеры: Диаметр от 8 до 18 мм, длина от 280 до 600 мм, резьба или фланец для монтажа.

Таблица сравнения типов ТЭНов для отопления:

Для расчета мощности: для дома площадью 100 м² нужно 10 кВт суммарно. Два ТЭНа по 5 кВт в параллели обеспечат необходимую мощность без перегрузки.

Схемы подключения двух ТЭНов: простые и надежные варианты

Подключение зависит от сети и целей. Основные схемы — параллельная, последовательная и комбинированная. Для двух ТЭНов чаще всего используется параллель или чередование через реле/термостат.

1. Параллельное подключение (самое простое для 220 В)

Мощность суммируется, напряжение на каждый ТЭН — 220 В. Идеально для быстрого нагрева.

Шаги подключения:

1. Отключите питание на щитке.
2. Соедините один вывод обоих ТЭНов с фазой (L).
3. Второй вывод каждого — с нулем (N).
4. Заземлите корпуса (PE).
5. Установите автомат (10–16 А на 2–3 кВт) и УЗО.

Пример: Два ТЭНа по 1.2 кВт → 2.4 кВт, ток примерно 11 А. Провод 1.5–2.5 мм².

Формула расчета мощности: Pм = 0.0011 × м × (T2 — T1) / t, где м — масса среды, T1/T2 — начальная/конечная температура, t — время нагрева.

Подключение через вилку возможно только если суммарная мощность < 1–2 кВт (до 16 А).

2. Последовательное подключение (для снижения мощности)

Напряжение делится (110 В на ТЭН при 220 В), мощность падает вдвое. Полезно для регулировки.

Шаги:

1. Соедините второй вывод первого ТЭНа с первым выводом второго.
2. Первый вывод первого — к фазе (L), второй второго — к нулю (N).
3. Заземление на корпуса.

Пример: Два ТЭНа по 1.5 кВт (220 В) последовательно → примерно 0.75 кВт каждый от 220 В. Общая мощность около 1.5 кВт.

Ограничение: Только для одинаковых ТЭНов, общая мощность < 3.5 кВт через вилку.

3. Комбинированное (последовательно-параллельное) для ступенчатого нагрева

Один ТЭН работает постоянно, второй включается по термостату. Это позволяет экономить энергию и продлить жизнь элементов.

Шаги:

1. Основной ТЭН — параллельно к сети.
2. Второй — через реле/контактор К1, управляемый термодатчиком.
3. При T >75°C реле размыкает второй ТЭН.

В бойлерах можно использовать режимы: Режим 1 — основной ТЭН (быстрый нагрев), Режим 2 — оба (высокий расход), Режим 3 — поддержка.

4. Трехфазные схемы для мощного отопления («Звезда» и «Треугольник»)

Для суммарной мощности >3 кВт и 380 В, подходят для котлов или больших систем.

Схема «Звезда» (для 220 В на плечо):

• Общая нейтральная точка (соединить первые выводы двух ТЭНов + третий, если есть).
• Вторые выводы — к фазам L1, L2 (нуль обязателен).
• Мощность = сумма ТЭНов.

Пример для двух: L1 → ТЭН1, L2 → ТЭН2, общая точка → N. Мощность 2 × 1 кВт = 2 кВт.

Схема «Треугольник» (для 380 В на плечо):

• Вывод 1 ТЭН1 → Вывод 1 ТЭН2 → L1.
• Вывод 2 ТЭН2 → L2, Вывод 2 ТЭН1 → L3 (нуль не нужен).
• Равные мощности обязательны.

Преимущество: Равномерная нагрузка на фазы, что снижает нагрев проводов.

Таблица сравнения схем для двух ТЭНов:

Монтаж двух ТЭНов: пошаговое руководство

Необходимые инструменты и материалы:

• Отвертки, плоскогубцы, мультиметр.
• Провода медные 1.5–4 мм² (в зависимости от мощности).
• Автомат, УЗО, термостат/реле.
• Фум-лента, герметик для уплотнения.
• Клеммы, клеммная коробка.

Пошаговый монтаж:

1. Подготовка: Выключите электричество, слейте воду/масло из системы.
2. Установка ТЭНов: Вкрутите в резьбовые гнезда (уплотните фум-лентой). Расстояние между ними должно составлять 10–20 см для равномерного нагрева.
3. Подключение проводов: К клеммам — фаза/ноль/земля. Используйте обжимные кольца.
4. Автоматика: Установите термостат (30–75°C), контактор для чередования.
5. Проверка: Мультиметром проверьте сопротивление (50–500 Ом), отсутствие короткого замыкания. Запустите без нагрузки.
6. Тестирование: Нагрев до 50°C, мониторинг тока.

Если вы планируете установить ТЭНы в печах, дополнительно учтите симметричное расположение (например, два по 1 кВт + один 1.6 кВт справа).

Когда речь идет о двухэтажном доме, интеграция в конвекторы или радиаторы с байпасами для балансировки обеспечит стабильное тепло.

Меры безопасности и типичные ошибки

Безопасность на первом месте:

• Всегда используйте УЗО (30 мА) и автомат по току (I = P / (U × √3 для 380 В)).
• Заземление обязательно!
• Не превышайте 16 А через вилку.
• Температура ТЭНа не должна превышать 150–300°C во избежание пожара.
• При использовании в воде — анод против коррозии является обязательным.

Частые ошибки:

• Неправильный расчет сечения провода, что может привести к перегреву.
• Игнорирование равенства мощностей в схемах типа «Звезда/Треугольник», что создает перекос фаз.
• Отсутствие термостата, что приводит к перегреву и сухому ходу.
• Монтаж без уплотнения, что может вызовет утечки.

Применение в системах отопления: реальные примеры

• Бойлер с двумя ТЭНами: Режимы для семьи, быстрый нагрев бака до 75°C, перелив конвекцией. Модели типа Atlantic Vertigo компактны и подходят для ванных комнат.
• Электрический котел: Многоступенчатый нагрев (3 кВт + 6 кВт), обеспечивающий работу при отказе одного ТЭНа.
• Печь или конвектор: Установка двух ТЭНов в кирпичной печи по 1 кВт для равномерного прогрева.
• Комбо с котлами: Использование goedkope электроэнергии ночью и газа днем. Простота монтажа двух малых котлов.
• Двухэтажный дом: Рекомендуемая мощность — 1 кВт на 10 м², использование каменных радиаторов с ТЭНами для длительного сохранения тепла.

Обслуживание системы включает в себя регулярную проверку термостата и замену анода раз в 2 года. Сухие ТЭНы требуют гораздо меньше ухода.

Теперь, когда мы рассмотрели основы подключения и монтажа, давайте перейдем к более детальному анализу экономических аспектов и эффективности работы системы отопления с использованием двух ТЭНов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Экономика и эффективность отопления с помощью двух ТЭНов

Подключение двух ТЭНов не только улучшает надежность системы, но и приносит ощутимые финансовые выгоды. Рассмотрим подробнее, как правильно использовать эту систему для оптимизации расходов и повышения общей эффективности отопления.

Снижение затрат на электроэнергию

Процесс чередования работы ТЭНов позволяет существенно экономить на расходах по электроэнергии. Например, если вы используете двух мощных нагревателей поочередно, можно сократить максимально допустимую нагрузку на сеть. Вместо того чтобы включать сразу два ТЭНа, достаточно активировать один для поддержания заданной температуры, что позволяет снижать расход энергии на 20-30%. Это особенно актуально для бытовых бойлеров и отопительных систем, которые работают в ночное время, когда тарифы на электроэнергию могут снижаться.

Окупаемость системы

Если рассматривать стоимость установки и эксплуатации системы с двумя ТЭНами, можно рассчитывать на быструю окупаемость вложений. Например, в домах площадью до 100 м² установка двух ТЭНов общей мощностью около 6 кВт может окупиться за 1-2 отопительных сезона. Это особенно привлекательно для регионов с холодными зимами, где затраты на отопление значительно возрастают.

Повышение комфорта

Обеспечение равномерного нагрева воздуха и горячей воды также повышает уровень комфорта. Наличие двух нагревателей позволяет быстрее достичь необходимой температуры, что дает возможность использовать систему отопления максимально эффективно. При этом в условиях, когда семья большая и расход горячей воды высокий, стабильная работа двух ТЭНов становится особенно значимой, позволяя избежать ситуаций с недостатком горячей воды.

Оптимальная работа в смешанных системах

Двухконтурные системы, где используются как электрические, так и газовые котлы, также выигрывают от подключения двух ТЭНов. Таких решений достаточно много: электричество на ночное время, когда тарифы ниже или в условиях отключения газа. С комбинированной системой можно достичь значительной экономии, используя преимущества как низкотарифной электроэнергии, так и газового отопления в дневное время.

Рекомендации по обслуживанию и эксплуатации

Для поддержания высокой эффективности системы отопления с двумя ТЭНами необходимо регулярно проводить ряд мероприятий по обслуживанию:

• Регулярная проверка термостата: Убедитесь, что термостат работает правильно, чтобы избежать перегрева и неправильного регулирования температуры.
• Замена анодов: Магниевый или титановый анод нуждается в замене каждые 2 года, чтобы предотвратить коррозию и продлить срок службы ТЭНов.
• Очистка и осмотр: Регулярно проверяйте Накипь и осадок на нагревателях; это поможет избежать падения эффективности и увеличит срок службы.
• Проверка электрики: Следите за состоянием проводки и подключений, чтобы избежать короткого замыкания или перегрева, что может привести к аварийной ситуации.

Заключение

Настройка и использование системы с двумя ТЭНов — это не только финансово выгодное решение, но и шаг к созданию комфортной и безопасной среды в вашем доме. Применение данного подхода позволяет значительно улучшить работу системы отопления, повысить надежность и снизить затраты на электроэнергию, что делает такие системы инвестиционно привлекательными для любого домовладельца.

При наличии вопросов или необходимости в дальнейшей оптимизации системы, всегда можно обратиться к специалистам, которые помогут более детально рассмотреть ваши индивидуальные потребности и предложить лучшие решения.
