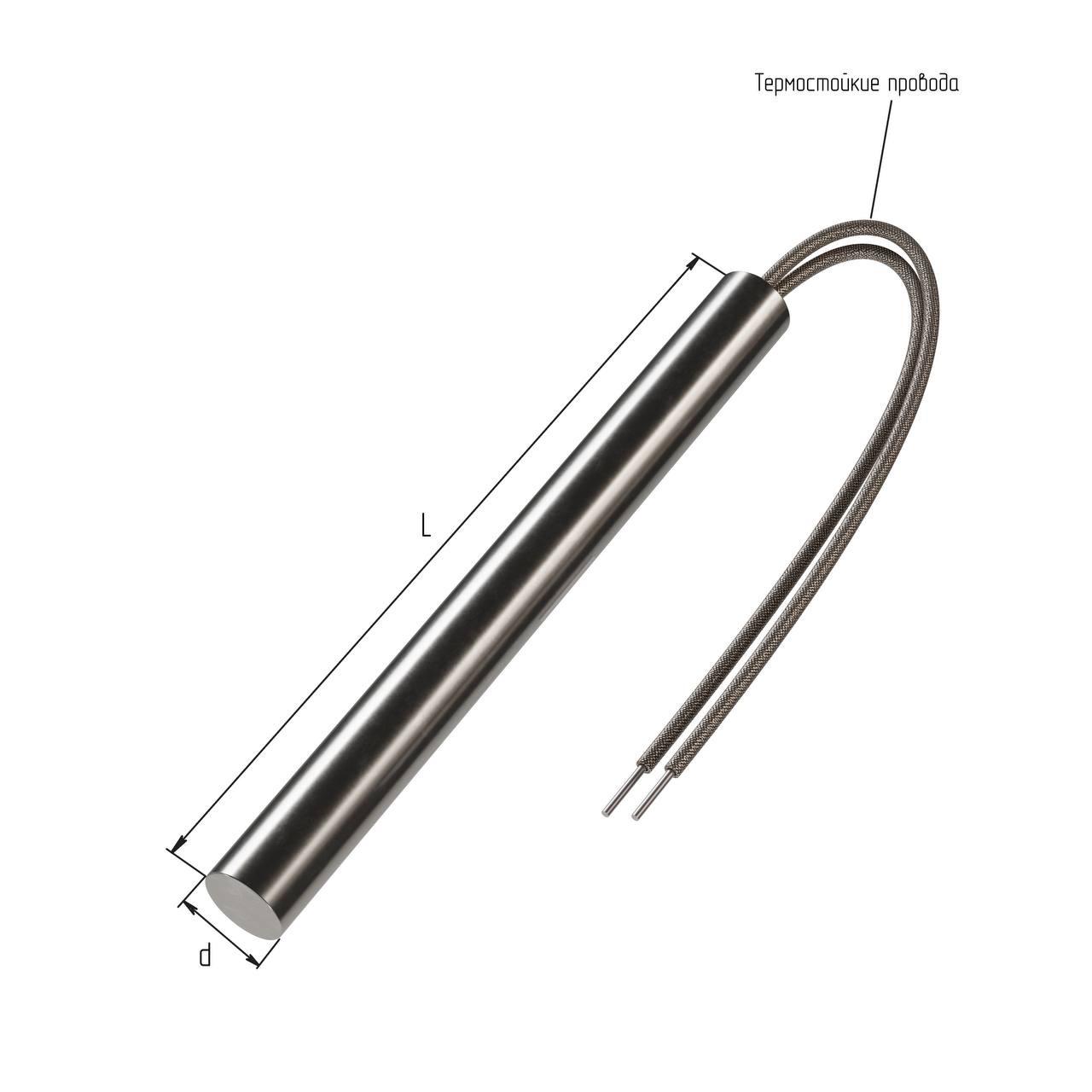

Нагреватель патронный ТЭНП 300V, l=80мм, d=10мм, 85Вт, 350°C, внутренняя заделка, L

Нагреватель патронный ТЭНП 300V, l=80мм, d=10мм, 85Вт, 350°C, внутренняя заделка, L Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Технические характеристики и расшифровка маркировки

Точные параметры этого нагревателя подтверждены производителем «Завод ТЭНов»: материал — нержавеющая сталь, мощность — 85 Вт при 300 В, диаметр трубки — 10 мм, длина — 80 мм (или 8 см рабочей зоны), максимальная температура — 350°C, тип заделки — внутренняя (L обозначает тип подключения с термостойким проводом длиной около 2000 мм).

При подключении к стандартным 220 В мощность падает до примерно 45 Вт, что делает его универсальным для тестирования или низковольтных систем.

Расшифровка полной маркировки ТЭНП 8.10.85.L.300/2000/350:

• ТЭНП — трубчатый электронагреватель патронного типа (пальчиковый ТЭН).
• 8 — длина рабочей зоны в см (80 мм).
• 10 — диаметр трубки в мм.
• 85 — мощность в Вт при номинальном напряжении.
• L — тип внутренней заделки с термостойким проводом.
• 300 — номинальное напряжение в В.
• 2000 — длина провода в мм.
• 350 — максимальная рабочая температура в °C.

Удельная нагрузка на поверхность низкая (около 10 Вт/см²), что обеспечивает долгий срок службы и равномерный нагрев без перегрева.

Конструкция и принцип работы

Патронный ТЭНП представляет собой цилиндрический нагреватель с круглым сечением, где никелевая или нихромовая спираль из высокорезистиционной проволоки размещена в керамических втулках внутри металлической трубки. Пространство между спиралью и трубкой заполнено периклазом (MgO) для электрической изоляции и теплопроводности, предотвращая пробои тока.

Один конец запаян, выводы электропитания находятся с одной стороны (внутренняя заделка), что упрощает монтаж в гильзы или отверстия пресс-форм.

Ключевые особенности внутренней заделки (L)

• Выводы провода герметично запаиваются внутри трубки с керамической заливкой, что повышает защиту от влаги, вибрации и агрессивных сред.
• Провод термостойкий до 350°C, часто с металлической оплеткой под углом 90° для удобства.
• Максимальная температура корпуса — 350-500°C в зависимости от модели, но для этой — строго 350°C, чтобы избежать термического шока изоляции.

По сравнению со стандартными ТЭНами, патронники компактны (диаметр может варьироваться от 6,5 до 50 мм, длина от 50 до 1300 мм), нагревают локально по всей длине, подходят для отверстий h7 шлифовки. Рекомендуется предварительный разогрев перед эксплуатацией и хранение в сухом месте.

Области применения

Этот ТЭНП 10×80 мм 85 Вт 300 В востребован в промышленном оборудовании для местного обогрева массивных металлических деталей, особенно пресс-форм, экструдеров и литьевых машин.

• Пресс-формы и литейное оборудование: Локальный нагрев до 350°C для пластиков и резины.
• Специализированные машины: Где нужно 300 В (промышленные сети), низкая мощность для точного контроля.
• Агрессивные среды: Нержавейка + внутренняя заделка защищают от коррозии, паров, химикатов.
• Альтернативы: В лабораторном оборудовании, упаковке, где компактность критична.

Не подходит для бытового использования из-за высокого напряжения; для 220 В мощность снижается.

Сравнение с аналогами и альтернативными вариантами

Такие ТЭНП часто варьируют по мощности/напряжению при фиксированных габаритах 10×80 мм. Вот ключевые варианты:

Выбор по нагрузке: Низкая (85 Вт) — для точного контроля (2,5-15 Вт/см²); высокая (300 Вт) — для быстрого нагрева. Диаметр 10 мм — баланс компактности и теплоотдачи; 8 мм — тоньше, но слабее; 12-16 мм — мощнее.

Для нестандарта: П- или Г-образные формы, несколько зон нагрева, термопары (тип K), заземление, виброзащита.

Преимущества и недостатки

Преимущества:

• Компактность и простота монтажа в гильзы (h7).
• Долговечность: до 10 тыс. часов при правильной эксплуатации.
• Универсальность: Низкая мощность минимизирует перегрев, внутренняя заделка — для harsh условий.
• Быстрая поставка со складов (Москва, Екатеринбург).

Недостатки:

• При 220 В мощность падает до 45 Вт — не для высоких нагрузок.
• Ограничение 350°C: Требует терморегулятора для пиковых режимов.
• Чувствителен к термическим шокам и влажности.

Срок службы: До 10 тыс. часов при нагрузке <15 Вт/см², гарантия 6 месяцев.

Установка, подключение и меры безопасности

Пошаговая установка:

1. Подготовьте гильзу: Диаметр отверстия h7 (10 мм), глубина 80+ мм холодной зоны.
2. Вставьте ТЭНП: Обеспечьте плотный контакт (термопаста для теплоотвода).
3. Подключите: Термостойкий провод (сечение по мощности), заземление, если есть. Для 300 В — подключите к промышленной сети.
4. Разогрев: Первый цикл — постепенно до 100°C, затем полный режим.
5. Контроль: Установите термопару + регулятор (рекомендуется).

Инструменты:

• Ключ для фиксации.
• Мультиметр.
• Термопаста.
• Терморегулятор.

Безопасность:

Избегайте превышения 350°C, храните в сухом месте, защищайте от вибраций и влаги. При превышении — риск пробоя изоляции.

Типичные ошибки: Неплотный контакт (неровный нагрев), подключение без регулятора (перегрев), игнорирование напряжения (падение мощности).

Производители, цены и доступность

• Завод ТЭНов: Прямой производитель, заказ по чертежам.
• Полимернагрев: Аналоги 300 Вт на складе (>5 шт.), доставка по РФ.
• Mirnagrev, Ten-Energo: Варианты 48-220 В, от 1000-2500 руб.

Цены: 1000-2000 руб за аналог, зависит от опций.

Доступны нестандартные решения: Мощность от 1 Вт до 100 кВт, напряжение 12-600 В.

Расширенные аспекты и стандарты

Соответствует PN-EN 60519-1:2005 для промышленных нагревателей. Материалы: Нержавейка 201/304SUS, медь/титан опционально. Поверхность: Шлифовка h7 для посадки. Влагозащита и виброзащита — по заказу.

Инновации: Модели с несколькими зонами, неравномерной мощностью, встроенные датчики для 4.0 промышленности. Срок службы растет с низкой нагрузкой (как у 85 Вт — идеал для долговечности).

Следующая часть статьи продолжает исследование передачи тепла, включая анализ материалов и технологий, применяемых для повышения эффективности работы патронных ТЭНов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Передача тепла и материалы

Эффективность работы патронного нагревателя ТЭНП зависит не только от его конструкции, но и от свойств применяемых материалов. В данном случае используется нержавеющая сталь, которая обладает высоким уровнем коррозионной стойкости и механической прочности. Это позволяет обеспечить долговечность устройства даже в самых жестких эксплуатационных условиях.

Теплопроводность и распределение температуры

Внутреннее пространство нагревателя заполнено периклазом (MgO), который не только гарантирует электрическую изоляцию, но и способствует равномерному распределению температуры. Благодаря хорошей теплопроводности периклаза температура по всей длине нагревателя остается стабильной. Это является критически важным для предотвращения перегрева и повышения срока службы устройства.

При работе нагревателя важно учитывать, что скорость передачи тепла зависит от таких факторов, как:

• Температурный режим рабочего объекта.
• Точность монтажа и качество контакта с нагреваемой поверхностью.
• Используемое термостатическое оборудование для контроля температуры.

Эффективные технологии управления температурой

Для достижения максимальной производительности ТЭНП рекомендуется использовать терморегуляторы и датчики температуры. Эти устройства обеспечивают точный контроль за температурным режимом, что позволяет избежать перегрева и последующих поломок:

• Цифровые терморегуляторы: Обеспечивают мониторинг и управление температурными колебаниями с высокой точностью.
• Термопары: Позволяют измерять температуру в непосредственной близости к нагревателю, что улучшает общую эффективность системы.

Для чего еще можно использовать терморегуляторы

Терморегуляторы могут быть задействованы не только для управления работой ТЭНП, но и для других целей:

• Температурные процессы в технологических линиях: Учитывают изменения температуры в процессе производства, обеспечивая постоянную контрольную точку.
• Защита оборудования: Помогают снизить риски повреждения оборудования из-за перегрева, что в конечном итоге снижает расходы на ремонт.

Альтернативные решения для нагрева

Несмотря на высокую производительность ТЭНП, существуют и другие технологии нагрева, которые можно применять в промышленных условиях:

Определение подходящей технологии зависит от конкретных требований к процессу нагрева, особенностей оборудованных объектов и условий эксплуатации.

Перспективы развития патронных нагревателей

Будущее патронных нагревателей, таких как ТЭНП, связано с внедрением умных технологий. Ожидается, что в новых моделях будут интегрированы:

• Системы самодиагностики: Позволят в реальном времени отслеживать состояние нагревателя и предсказывать необходимость в обслуживании.
• Интерфейсы для управления через приложения: Позволят пользователям устанавливать и изменять параметры работы нагревателя удаленно.
• Энергоэффективные технологии: Сделают устройства более экономичными и экологически чистыми.

Эти изменения существенно повлияют на производительность и удобство эксплуатации ТЭНП, открывая новые перспективы для их применения в различных отраслях. Эти усовершенствования помогут решить текущие проблемы и создадут новые возможности для оптимизации производственных процессов.
