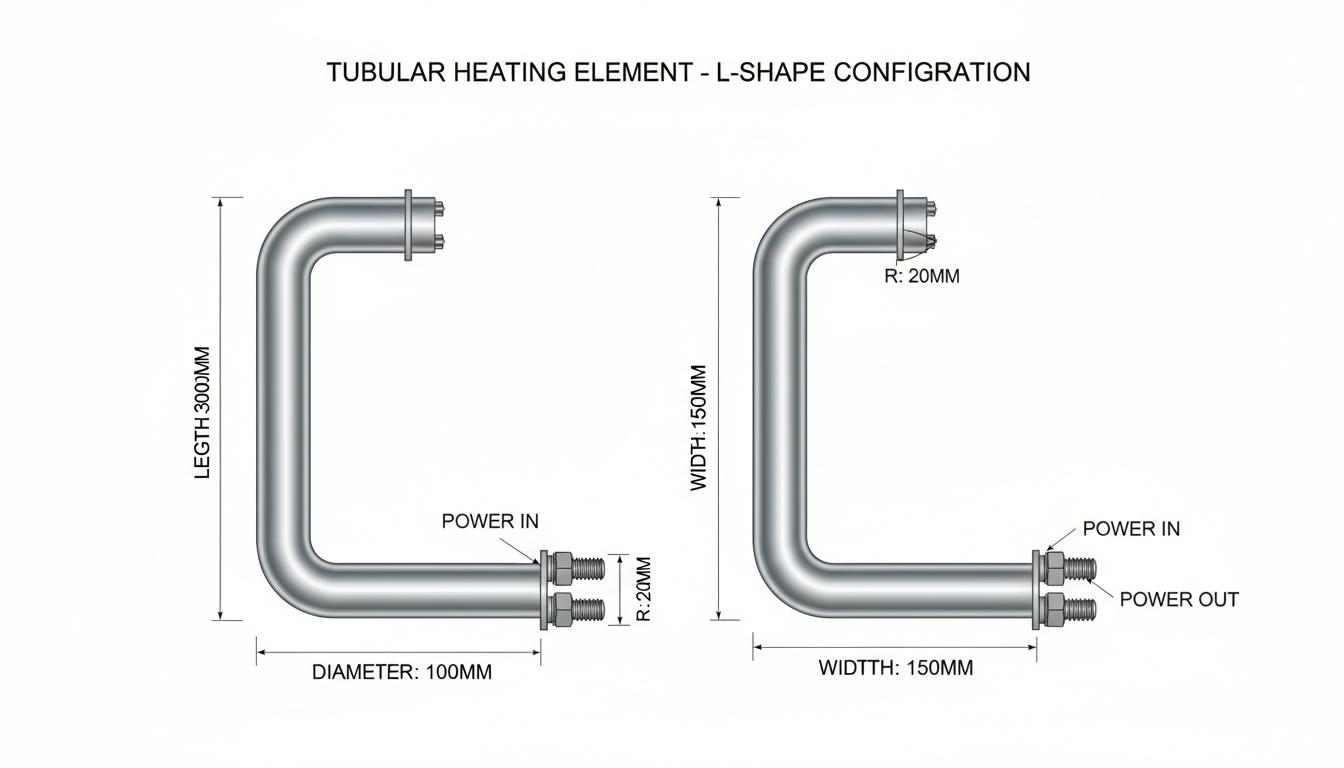

Подключение тэна 3 380: секреты эффективного монтажа

Основные схемы подключения: звезда vs треугольник

Выбор схемы подключения ТЭНов зависит от их номинального напряжения, требуемой мощности и наличия нейтрали в сети. В трехфазной системе с напряжением 380/220 В линейное напряжение между фазами составляет 380 В, тогда как фазное напряжение (до нейтрали) — приблизительно 220 В.

Схема "Звезда" (Y-соединение)

Эта схема подходит для ТЭНов на 220 В, где каждый элемент подключается между фазой и нейтралью, что обеспечивает фазное напряжение 220 В для каждого нагревателя.

Принцип подключения трех ТЭНов:

• Один конец каждого ТЭНа подключается перемычкой к нейтрали (N).
• Второй конец ТЭНов идет на разные фазы: A (коричневый), B (черный), C (серый/желтый).

Преимущества схемы "звезда":

• Равномерная нагрузка по фазам.
• Легкость в регулировке мощности благодаря возможности добавления ТЭНов кратно 3.
• Простота замены при поломке, так как используются унифицированные ТЭМы на 220 В.

Расчеты:
Фазное напряжение: ( U_f = \frac{380}{\sqrt{3}} \approx 220 ) В.
Ток по фазе рассчитывается по формуле:
[ I = \frac{P_{фаз}}{\sqrt{3} \cdot U \cdot \cos \phi} ]
где P_фаз — мощность одного ТЭНа.

Пример: для 3 ТЭНов по 1,5 кВт (в сумме 4,5 кВт) ток на фазу составит около 8 А.

Таблица сравнения мощности в "звезде" (при 380 В сети):

Схема "Треугольник" (Δ-соединение)

Эта схема идеальна для ТЭНов на 380 В, где элементы соединяются последовательно между фазами без использования нейтрали. Таким образом, каждый ТЭН получает полные 380 В.

Принцип подключения трех ТЭНов:

• Первый вывод ТЭНа1 соединяется с первым выводом ТЭНа2 и подключается к фазе A.
• Второй вывод ТЭНа2 подключается с первым выводом ТЭНа3 и присоединяется к фазе B.
• Второй вывод ТЭНа1 соединяется с вторым выводом ТЭНа3 для подключения к фазе C.

Преимущества схемы "треугольник":

• Позволяет использовать максимальную мощность без нейтрали (трехпроводная схема).
• Значительно меньший ток на фазу для той же мощности, что позволяет применять кабели меньшего сечения.
• Для мощных систем (от 12 кВт): ток составит около 15 А вместо 27 А в схеме "звезда".

Расчеты:
Напряжение на ТЭНе: 380 В.
Ток по фазе вычисляется по формуле:
[ I = \frac{P}{\sqrt{3} \cdot U \cdot \cos \phi} ]

Пример: для 3 ТЭНов по 4 кВт (в сумме 12 кВт) ток составит около 20 А.

Таблица сравнения мощности в "треугольнике" (при 380 В сети):

Важный момент: Не подключайте ТЭМы на 380 В в схеме "звезда", так как мощность снизится в 3 раза из-за низкого напряжения 220 В. И наоборот, использование ТЭНов на 220 В в "треугольнике" приведет к их сгоранию от перегрузки.

Пошаговое руководство по монтажу: от подготовки до запуска

Необходимые материалы и инструменты

• Кабель: предпочтительно медный 5-жильный (A, B, C, N, PE), сечение 2,5–10 мм² в зависимости от мощности: 1,5 мм² — до 6 кВт, 4 мм² — до 15 кВт, 6-10 мм² — свыше.
• Клеммные колодки: для соединения фаз и нейтрали (с гайками M4/M8).
• Наконечники: кольцевые для проводов.
• Автоматика: трехполюсный автомат (16–40 А), УЗО 30 мА.
• Инструменты: отвертки, ключи, мультиметр, мегомметр, индикатор напряжения, диэлектрические перчатки.
• Дополнительные принадлежности: шайбы, гроверы, термопаста (для сухих ТЭНов).

Шаг 1: Подготовка и безопасность

• Отключите питание в щитке и убедитесь в отсутствии напряжения с помощью индикатора.
• Установите ТЭНы в соответствии с руководством: фланцы, штуцеры, резьба. Секрет: Установка вертикально в потоке жидкости обеспечивает +30% теплоотдачи благодаря конвекции.
• Проверьте ТЭНы на сопротивление: R = U²/P (например, для 2 кВт/220 В ≈ 24 Ом). Измерьте изоляцию мегомметром (>1 МОм).

Шаг 2: Монтаж соединений

Для схемы "звезда":

1. Соедините один конец всех ТЭНов с помощью перемычки в N-колодке (болт M8).
2. Второй конец: ТЭН1 в фазу A, ТЭН2 в фазу B, ТЭН3 в фазу C (гайка M4 → шайба → наконечник → шайба → гровер → гайка).
3. Подключение кабеля: фазы к колодкам, N к нейтрали, PE к корпусу (заземляющий болт с левой стороны).

Для схемы "треугольник":

1. Последовательное соединение выводов между фазами в соответствии с описанным выше принципом.
2. Трехпроводной ввод: A, B, C + PE.
3. Затяжка: обеспечьте одинаковую силу для всех соединений — это поможет избежать перегрева.

Цветовая маркировка проводов (общее соглашение):

• Фаза A: коричневый/белый.
• Фаза B: черный.
• Фаза C: серый/желтый.
• N: синий/черный.
• PE: желто-зеленый.

Шаг 3: Подключение автоматики и проверка

• Выберите автомат в соответствии с номиналом по току (P_total / (√3 * 380 * 0,8)).
• Установите УЗО — обязательно для защиты от утечек.
• Проверьте соединения: КЗ/обрыв мультиметром, напряжения/токи после запуска. Следите за температурой (не должна превышать 200°C на ТЭНе).

Шаг 4: Запуск и мониторинг

• Включите систему поэтапно и измерьте токи (они должны быть равны в пределах ±5%).
• Секрет: маркируйте провода (A/B/C/N) для упрощенного обслуживания.

Секреты эффективного монтажа: профессиональные лайфхаки

1. Баланс нагрузки: Используйте идентичные ТЭМы с одинаковым сопротивлением. Разные схемы могут вызвать перегрев слабых элементов.
2. Кабель и соединения: Сечение кабелей с запасом 20% (при длине линии более 10 м добавляйте 1 мм²). Наконечники-кольца и гроверы предотвратят ослабление контактов из-за вибрации.
3. Максимальная теплоотдача: Установите ТЭНы ближе к зоне нагрева и герметизируйте соединения. Для водогрейных устройств используйте нержавеющую сталь или титан и выбирайте диаметр от 10 до 16 мм.
4. Регулировка мощности: Комбинируйте схемы или добавляйте ТЭМы кратно 3. Для системы на 220 В "звезда" позволит сэкономить на кабеле.
5. Для мощных блоков (от 18 кВт): "Треугольник" с ТЭНами на 380 В снизит ток в 1,5 раза, что обеспечит меньший нагрев клемм.
6. Установка: Производите монтаж вертикально с термопастой (для сухих ТЭНов) и следите за маркировкой провода.
7. Долговечность: Установите УЗО и автоматы, ежегодно проверяйте изоляцию. Избегайте сухого хода — используйте датчики уровня.

Таблица типичных ошибок и решений:

Расчет мощности и выбор ТЭНов для 380 В

Для более глубокого понимания важно знать формулы, используемые для расчета мощности.

• Формула общей мощности:
  ( P = 3 \cdot U_f^2 / R ) (для схемы "звезда")
  ( P = \sqrt{3} \cdot U \cdot I ) (для схемы "треугольник")
• Рекомендации: для домашнего использования оптимальная мощность составляет 6–12 кВт (3–6 ТЭНов по 2 кВт). В промышленной сфере подбирайте системы мощностью от 18 кВт, предпочтительней с титанными ТЭНами.
• Секрет выбора: ТЭМы на 220 В дешевле и обладают более широкой унификацией, однако при мощности выше 15 кВт лучше использовать 380 В — это обеспечит экономию на кабелях и клеммах.

Меры безопасности: не экономьте на жизни

• Работайте в диэлектрических перчатках и всегда вдвоем.
• Никогда не подключайте систему под напряжением.
• Установите УЗО и дифференциальные автоматы — это обеспечит защиту от утечек.
• Проверьте заземление корпуса, даже если используете пластиковые элементы.
• После завершения монтажа проводите 24-часовой тест на холостом и рабочем ходу.

Эти рекомендации и практические советы помогут вам сделать монтаж ТЭНов надежным и эффективным. Мы теперь готовы перейти к более сложным аспектам подключения и особенностям настройки систем нагрева.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Дополнительные аспекты подключения ТЭНов на 380 В

После того как мы разобрали основные схемы подключения ТЭНов, а также этапы монтажа и меры безопасности, следует углубиться в дополнительные детали, которые помогут обеспечить надежную и эффективную работу систем нагрева.

Учет условий эксплуатации

При выборе и установке ТЭНов необходимо учитывать условия, в которых они будут эксплуатироваться. Это включает в себя:

1. Тип среды: Если ТЭНы будут использоваться для нагрева воды, важно применять коррозионно-стойкие материалы, такие как нержавеющая сталь или титан.
2. Температурный режим: Убедитесь, что ТЭНы рассчитаны на работу при температуре, превышающей рабочую температуру жидкости, а также обеспечьте достаточную теплоизоляцию, чтобы минимизировать теплопотери.
3. Наличие пульсаций и колебаний давления: В системах с резкими изменениями давления стоит использовать ТЭНы с большей прочностью на сжатие.

Оптимизация монтажа

Эффективный монтаж ТЭНов требует внимания к деталям. Вот несколько советов, которые помогут повысить надежность и эффективность системы:

• Расположение ТЭНов: Устанавливайте ТЭНы в местах, где они будут максимально эффективно передавать тепло. Например, в котлах их следует размещать в зоне максимального потока воды.
• Установите датчики температуры и уровня: Это позволит избежать перегрева и заливов, что существенно увеличит срок службы оборудования.
• Регулярный мониторинг: Внедрение систем мониторинга, которые будут контролировать состояние ТЭНов и их производительность, поможет своевременно выявлять проблемы.

Как правильно выбрать автоматические устройства

При выборе автоматических устройств и защитных элементов, таких как автоматические выключатели и УЗО, важно учитывать:

• Номинал автоматического выключателя: Он должен соответствовать расчетному значению тока системы, чтобы обеспечить безопасность и защиту от перегрузок.
• Классификация УЗО: УЗО следует выбирать с учетом уровня чувствительности. Для защиты от токов утечки в водоемах рекомендуется использовать устройства с чувствительностью 30 мА.
• Комбинирование защиты: Используйте дифференциальные автоматы, которые совмещают функции защиты от короткого замыкания и токов утечки.

Устранение ошибок при эксплуатации

При вводе системы в эксплуатацию важно предотвратить распространенные ошибки. В этом разделе мы представим типичные проблемные ситуации и способы их устранения:

1. Перегрев ТЭНов: Если ТЭНы слишком сильно нагреваются, это может указывать на загрязнение, недостаток воды или проблемы с автоматикой. Необходимо проверить все присоединенные компоненты.

2. Недостаток мощности: Если система не достигает нужной температуры, возможно, стоит проверить параметры подключения и устранить недостатки в распределении нагрузки между фазами.

3. Шумы и вибрации: Посторонние звуки могут свидетельствовать о неправильной установке или о необходимости замены креплений для устранения вибраций.

Обслуживание и уход за ТЭНами

Регулярное техническое обслуживание — это ключ к долговечности системы. Основные шаги по уходу включают:

• Чистка: Очищайте ТЭНы от налета и накипи, особенно если используются в жесткой воде. Регулярная чистка предотвратит перегрев и потери эффективности.
• Проверка изоляции и соединений: С периодичностью в полгода проводите проверку состояния изоляции и соединительных элементов, чтобы избежать возможных проблем.
• Замена поврежденных элементов: Необходимо своевременно заменять ущербные ТЭНы, чтобы предотвратить выход всей системы из строя.

Соблюдение этих рекомендаций обеспечит бесперебойную работу вашего оборудования, сделает его эксплуатацию безопасной и экономически выгодной. Продолжаем исследовать возможности повышения КПД и долговечности ТЭНов.
