Подключение тэна духовки: секреты идеального нагрева!

Почему правильное подключение ТЭНа — основа идеального нагрева?

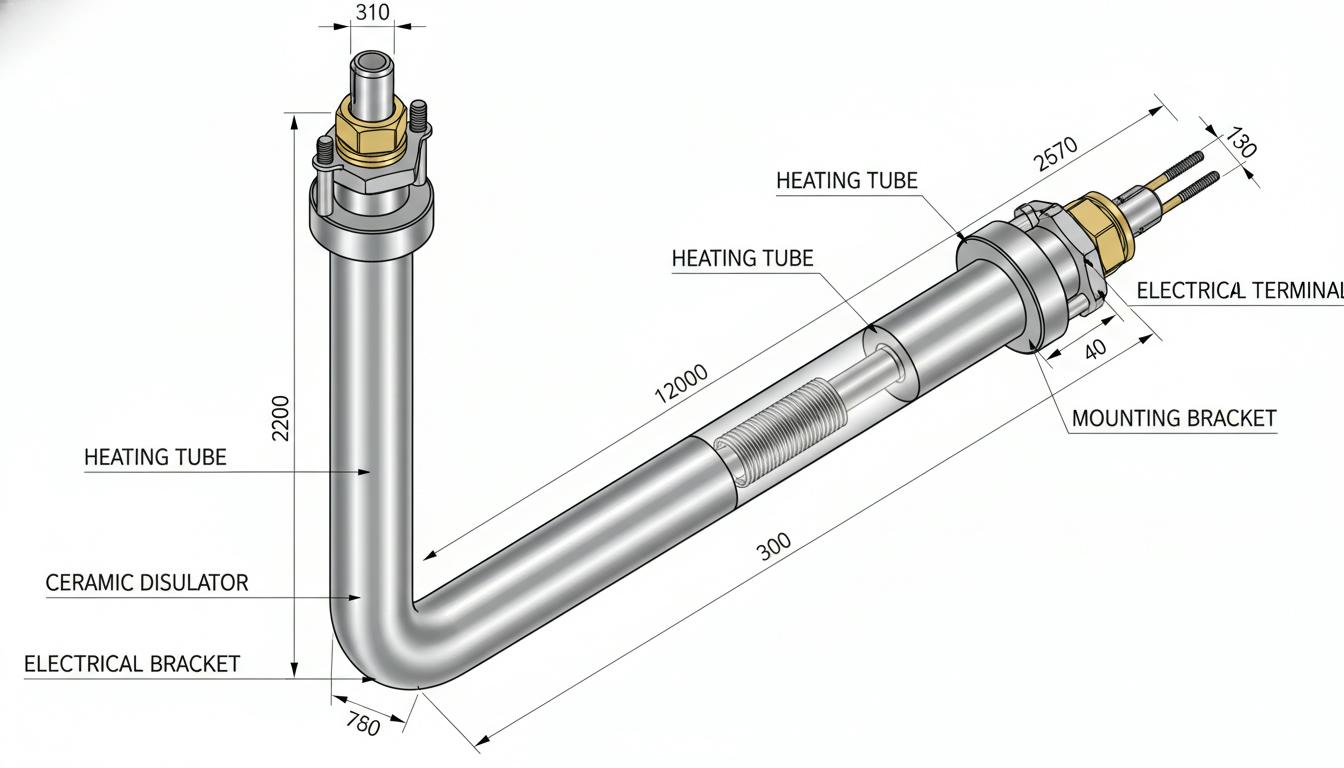

ТЭН (трубчатый электронагреватель) — это сердце духовки. Он преобразует электричество в тепло, благодаря нагреву нихромовой спирали, находящейся внутри металлической трубки, заполненной изоляцией (обычно периклазом MgO). Перепад температур внутри ТЭНа может достигать 200–300 °C между спиралью и оболочкой, что делает его чувствительным к нагрузкам. Неправильное подключение может привести к неравномерному нагреву, перегреву, а также поломкам электроники.

Секрет №1: Удельная нагрузка

Важно учитывать, что верхние ТЭНы выдерживают 3–4 Вт/см², в то время как нижние могут поддерживать температуры до 300–350 °C. Мощность верхнего ТЭНа обычно составляет 1300 Вт, тогда как нижний ТЭН обладает мощностью 1100 Вт. Установка слишком мощного или компактного ТЭНа может перегрузить систему и вызвать выгорание. Нижний ТЭН нагревает крышку через поддон, благодаря чему он часто оказывается мощнее верхнего.

Секрет №2: Равномерный прогрев

Нижний ТЭН обеспечивает тепло снизу, что идеально подходит для пиццы, печенья или булочек, а верхний отвечает за создание корочки. Вместе они дают желаемый баланс: слабое инфракрасное излучение от верхнего ТЭНа создает румяность, а конвекция равномерно распределяет воздух.

Современные духовки имеют от 2 до 4 проводов, подключенных к клеммной колодке (одно- или двухконтурные). Использование накидных клемм "мама-папа" требует осторожности: тянуть необходимо за клемму, а не за провод, чтобы не порвать жилу.

Типы ТЭНов в духовке и их роль в нагреве

Духовки могут быть оснащены 3–4 типами ТЭНов, каждый из которых выполняет уникальную функцию для достижения идеального результата:

• Нижний ТЭН: Этот элемент располагается на дне и создает прямой поток снизу, идеально подходя для равномерного запекания и предотвращения сырых центров в тесте. Он, как правило, мощнее верхнего и работает с металлическим поддоном, нагревая как массу металла, так и воздух.
• Верхний ТЭН (гриль): Находится на потолке и дает мощное инфракрасное излучение, обеспечивая высокие температуры, необходимые для корочки. Обычно может нагреваться до 450 °C и используется для создания аппетитной корочки на мясе или выпечке.
• ТЭН конвекции (кольцо): Устанавливается у вентилятора на задней стенке. Он генерирует горячий поток воздуха, который позволяет равномерно распределять тепло по всей камере. В некоторых режимах не нагревается, но усиливает конвекцию значительно.
• Большой гриль: Дополнительный мощный ТЭН (от 2 до 3 кВт), предназначенный для интенсивного верхнего нагрева.

Таблица сравнения типов ТЭНов и их влияния на нагрев

Эти виды ТЭНов комбинируются в различных режимах: "Верх+Низ" — для базового равномерного прогрева; "Верх+Низ+Вентилятор" — для мяса; "Гриль" — для создания корочки.

Подготовка к подключению: инструменты и меры безопасности

Перед началом работ обязательно полностью обесточьте духовку: выдерните вилку из розетки или отключите автомат. Имейте в виду, что в моделях с электроникой могут оставаться потенциальные запасы энергии.

Необходимые инструменты

• Крестовая и плоская отвертки (желательно магнитные).
• Плоскогубцы, пинцет.
• Мультиметр (омметр для проверки цепи).
• Изолента, термоусадка.
• Перчатки для защиты рук от острых краев и тепла.
• Термометр для камеры.
• Фотоаппарат (для фиксации схемы подключения).

Секрет №3: Фотофиксация

Всегда фотографируйте схему подключения — это поможет вам сохранить правильную полярность (фаза, ноль и заземление). Цветовая маркировка бывает полезной, но не всегда стандартной.

Проверка старого ТЭНа

Для оценки состояния старого ТЭНа выполните следующие действия:

• Визуально: проверьте, равномерно ли он краснеет в режиме «Гриль» или «Нижний нагрев» при 180 °C в течение 10 минут.
• С помощью мультиметра: измерьте сопротивление — оно должно находиться в пределах 20–50 Ом, в зависимости от мощности.
• Прикоснитесь рукой к элементу — тепло должно ощущаться через несколько секунд.

Пошаговое подключение ТЭНа: универсальная инструкция

Процесс подключения ТЭНа можно выполнить за 15–30 минут и он достаточно схож для различных брендов, таких как Gorenje, Neff, Asko, Bosch и Siemens. Следуйте этой последовательности:

1. Выдвиньте духовку: Снимите дверцу (петли находятся в направляющих, фиксаторы должны щелкнуть при снятии). Доступ к нижнему/верхнему ТЭНу осуществляется из камеры, а к заднему — через заднюю панель.
2. Снимите панели: Открутите заднюю крышку (6-10 винтов). Для внутреннего доступа нужно выкрутить 2-4 винта ТЭНа из камеры, аккуратно придерживая головку.
3. Отсоедините провода: Потяните за клеммы, не тяните за провода! Зафиксируйте их изолентой. Если клеммы прикипели, осторожно пошевелите их плоскогубцами.
4. Извлеките ТЭН: Вытяните его через отверстие, стараясь не изгибать. Очистите посадочное место от крошек и загрязнений.
5. Установите новый ТЭН: Вставьте его аккуратно, следите за правильной ориентацией и избегайте касания стенок. Закрепите его винтами, но не перетягивайте — это может повредить чугун.
6. Подключите провода: Ориентируйтесь по фото подключений. Если 2 провода — подключение легко, но если 4 провода, убедитесь, что учли все контуры. Проверьте крепление — оно не должно быть свободным. Обязательно изолируйте соединения.
7. Сборка: Установите панели обратно, убедитесь, что провода не зажаты. Навесьте дверцу на место.

Секрет №4: Для разных моделей

Обратите внимание на особенности подключения в зависимости от модели:

• Верхний гриль (Bosch/Siemens): Используйте звездочку T20; доступ возможен сверху.
• Нижний ТЭН: Крепеж выполняется внутри устройства, выдвигайте плиту.
• Задний ТЭН: Для доступа поверните духовку и снимите крышку корпуса.

Тестирование и секреты идеальной калибровки нагрева

После подключения включите духовку в сеть и проведите следующие тесты:

• «Нижний нагрев» при 180 °C на 10 минут — проверьте равномерность краснения.
• «Верх+Низ» на средней температуре: через 5 минут тепло должно ощущаться в центре, без искр и запахов.
• Используйте термометр для проверки: температура должна достигать заданной ±5 °C.

Секрет №5: Регулировка циклов

ТЭНы работают по принципу включения и выключения, управляемые термодатчиком. Частота этих циклов регулирует температуру. В эконом-режиме ТЭНы работают с реже срабатывающими импульсами, что позволяет сэкономить до 30% электроэнергии. Если устройство не греет, стоит проверить предохранители и термодатчик.

Выбор идеального ТЭНа для вашей духовки

При выборе нового ТЭНа учитывайте следующие параметры:

• Диаметр трубки: должен составлять 8–18 мм, длина — строго по модели, мощность — та же, что была у родного ТЭНа.
• Материал: лучше выбирать нержавейку или медь.
• Избегайте: Дешевых вариантов с низкой изоляцией, так как такие быстро выходят из строя.
• Совместимость: Для моделей Gorenje/Neff/Asko стоит выбирать оригиналы или их аналоги по артикулу.

Секрет №6: Для выпечки

При выпечке выбирайте нижний ТЭН с высокой удельной нагрузкой для равномерного подъема, а верхний — для корочки, которую можно добавить в самом конце.

Распространенные ошибки и как их избежать

Тем не менее, в процессе подключения могут возникнуть некоторые ошибки, которые следует учитывать:

• Перетяжка винтов — приводит к трещинам корпуса.
• Сгиб ТЭНа — может спровоцировать обрыв спирали.
• Зажатые провода — повышают риск короткого замыкания.
• Игнорирование фото — может привести к неправильной полярности и в итоге к выходу электроники из строя.
• Проверка без обесточивания — может вызвать удар током.

Профи-совет: После замены дайте духовке поработать без продуктов 10–15 минут, чтобы проверить стабильность температуры перед использованием.

Режимы нагрева: как использовать ТЭНы для мастер-класса по готовке

Теперь, когда вы знаете, как подключить ТЭН, стоит разобраться, как эффективно использовать разные режимы нагрева:

• Верх+Низ: Идеален для выпечки и мяса, обеспечивает равномерный прогрев и легкую корочку.
• Верх+Низ+Вентилятор: Рекомендуется для крупногабаритных блюд и многоуровневой готовки, но не подходит для тонких изделий, так как излучение сверху может повредить.
• Гриль: Лучший вариант для создания корочки в конце процесса, не забывайте поворачивать блюда для равномерного подрумянивания.
• Верхний: Подходит исключительно для разогрева сверху, не используйте для полного цикла приготовления.

Секрет №7: Энергоэффективность

В режиме конвекции расход электроэнергии снижен, благодаря равномерному распределению горячего воздуха, что позволяет готовить быстрее и дешевле.

Подключение ТЭНа с соблюдением всех секретов и рекомендаций превращает духовку в надежного помощника на кухне, обеспечивая равномерный нагрев до 350 °C и идеальную корочку. Продолжим дальше, рассмотрев тонкости работы ТЭНа и особенности нагрева различных блюд.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Оптимизация использования ТЭНа для различных блюд

Теперь, когда мы разобрали, как правильно подключить ТЭН в духовке, стоит рассмотреть, как правильно использовать разные режимы нагрева для достижения наилучших результатов в приготовлении пищи. Каждое блюдо требует своего подхода, и знание особенностей работы ТЭНов поможет вам избежать распространенных ошибок и добиться великолепного вкуса.

Рекомендации по режимам нагрева для различных блюд:

• Печенье и пироги: Используйте режим «Вверх+Вниз». Этот режим обеспечивает равномерное прогревание и позволяет тесту правильно подняться. Важно также следить за тем, чтобы духовка была предварительно разогрета.
• Фаршированные блюда и запеканки: Режим «Верх+Низ+Вентилятор» позволит обеспечить равномерный прогрев и сократить время приготовления. Вентилятор будет распределять тепло по всему объему духовки, что поможет избежать сырого теста и обеспечит золотистую корочку со всех сторон.
• Мясо на гриле: Для получения аппетитной корочки используйте режим «Гриль» в конце приготовления. Это позволит мясу карамелизироваться и создавать желаемый цвет. Не забудьте переворачивать мясо, чтобы оно приготовилось равномерно.
• Пицца: Идеальным будет использование «Нижнего ТЭНа» совместно с «Гриль». Низкий нагрев гарантирует равномерное пропекание корки, а верхний — создание хрустящей корочки.
• Крупногабаритные блюда: При приготовлении крупных кусков мяса лучше применять режим конвекции, так как он помогает распределять тепло по всей камере и предотвращает пересушивание отдельных участков.

Ограничения и особенности:

Некоторые блюда не рекомендуется готовить в определенных режимах. Например:

• Не используйте «Гриль» для блюд с тонким тестом, так как сильное ИК-излучение может привести к их пересушиванию и подгоранию сверху.
• При запекании тортов и пирожных избегайте режима «Только Верхний» — это может привести к сыраму внутри при подгорелом верхнем слое.

Проверка и калибровка работы ТЭНа после установки

Чтобы гарантировать, что ваш новый ТЭН работает правильно, важно провести проверку сразу после подключения. Регулярное тестирование поможет избежать проблем впоследствии.

Этапы проверки работы ТЭНа:

1. Запустите «Нижний нагрев» при температуре 180 °C: Следите за тем, чтобы нижний ТЭН равномерно нагревался в течение 10-15 минут. Цвет спирали должен быть однородным, без вспышек.
2. Проверка температуры: Используйте термометр для камер, чтобы измерить температуру внутри. Она должна находиться в допустимых пределах в зависимости от выбранного режима.
3. Обратите внимание на звуки: Признаки, такие как потрескивание или свист, могут указывать на проблемы с ТЭНом. Это может быть связано с перегревом или неправильным подключением.

Калибровка температуры:

Некоторые духовые шкафы могут требовать калибровки для точного задания температур. Чтобы это сделать:

• Запишите фактическую температуру, измеренную термометром, и сравните с установленной. Если разница превышает 10 °C, потребуется внести коррективы, что может быть сделано с помощью встроенных функций, если они есть.
• Если ваша духовка не может быть откалибрована, рассмотрите возможность использования термостата для регулировки температурных значений.

Уход за ТЭНом и продление срока службы

Правильный уход за ТЭНом поможет защитить его от преждевременного выхода из строя и повысит эффективность работы духовки.

Рекомендации по уходу:

• Регулярно чистите духовку: Накопление жира и остатков пищи может мешать нормальному теплообмену, что в свою очередь может вызвать перегрев.
• Следите за состоянием проводки: Проверяйте проводку на наличие повреждений или перегибов, что может быть причиной короткого замыкания.
• Избегайте резких перепадов температуры: Не заливайте холодную воду на горячий ТЭН и не ставьте сильно холодные блюда в разогретую духовку; это может привести к повреждению нагревателя.

Запуск без нагрузки:

После установки нового ТЭНа, рекомендуется запускать духовой шкаф на холостую в течение 15-20 минут, чтобы "прогреть" новый элемент. Это поможет сбросить возможные остаточные запахи и гарантирует, что все функционирует должным образом.

Распространенные проблемы и их решение

При эксплуатации ТЭНа у пользователей могут возникнуть некоторые типичные проблемы. Ниже перечислены возможные решения:

• Неравномерное нагревание: Убедитесь, что оба ТЭНа функционируют правильно. Проверьте контакты и провода на наличие повреждений.
• Духовка не включается: Проверьте, нет ли сгоревших предохранителей или проблем с подключением электросети.
• Неприятные запахи: Если во время работы духовки вы чувствуете посторонние запахи, это может быть связано с остатками старых жиров или грязи. Проведите тщательную очистку.

Следуя всем вышеупомянутым рекомендациям, вы сможете значительно улучшить качество выпечки и разнообразить меню, а также сэкономить ресурсы на электроэнергии и продлить срок службы вашей духовки.
