# Патронный электронагреватель ТЭНП-18х500/0.5х240 1хJ: Полное руководство для статьи

Патронный электронагреватель **ТЭНП-18х500/0.5х240 1хJ** — это специализированный трубчатый нагревательный элемент патронного типа, разработанный для обеспечения точного и локализованного нагрева в разнообразных промышленных приложениях. Его конструкция позволяет использовать его для нагрева металлических форм, воздуха или масел. Данная модель имеет диаметр трубки **18 мм**, развернутую длину **500 мм** (условно 50 см), номинальную мощность **0.5 кВт**, рассчитана на рабочее напряжение **240 В** и оснащена контактным выводом типа **1хJ**, что означает наличие одной контактной шпильки или флажка.

Ключевые понятия и терминология

• ТЭНП: Патронный трубчатый электронагреватель. Представляет собой разновидность ТЭНа, предназначенного для вставки в отверстия в металлических деталях или формах, обеспечивая высокую теплоотдачу за счет плотного контакта.
• Диаметр трубки (мм): Внешний диаметр металлической оболочки нагревательного элемента. Определяет его размер и тепловую мощность на единицу площади.
• Развернутая длина (мм): Общая длина нагревательной трубки до ее гибки (если применимо). Условная длина, используемая в маркировке, часто сокращается (например, 500 мм как 50).
• Мощность (кВт/Вт): Количество тепловой энергии, выделяемой нагревателем за единицу времени. Важно для расчета энергопотребления и скорости нагрева.
• Напряжение (В): Рабочее напряжение, на которое рассчитан нагреватель. Определяет его совместимость с электрической сетью.
• Тип вывода (1хJ): Конструкция и количество контактных штырей или флажков, служащих для подключения к электрической сети.
• MgO (оксид магния): Используется в качестве наполнителя для изоляции нагревательной спирали от оболочки, обеспечивая высокую электрическую прочность и теплопроводность.
• Ни́хром: Сплав никеля и хрома, обладающий высоким электрическим сопротивлением и жаростойкостью, используемый для изготовления нагревательных спиралей.
• Вт/см² (ватт на квадратный сантиметр): Единица удельной поверхностной мощности, показывающая, сколько энергии приходится на единицу площади поверхности нагревателя. Критически важна для предотвращения перегрева и определения срока службы.
• ГОСТ: Государственный стандарт, регламентирующий технические требования к изделиям.
• IP (Ingress Protection): Международный стандарт защиты оболочки электрооборудования от проникновения твердых предметов и воды.

Расшифровка обозначения модели

Обозначение ТЭНП-18х500/0.5х240 1хJ следует стандартной системе маркировки патронных и трубчатых электронагревателей, где каждый элемент несет конкретную информацию о конструкции и параметрах. Полная расшифровка на основе типовых систем:

Эта маркировка позволяет точно заказать аналог: например, ТЭНП-18 А500/0.5 J 240 с опциями штуцера (Ш) или формы (Ф).

Технические характеристики

ТЭНП-18х500/0.5х240 1хJ — компактный патронный нагреватель для встраивания. Ключевые параметры на основе стандартов и аналогичных моделей:

Эти спецификации адаптированы на основе данных по ТЭНам диаметром 13-18 мм мощностью 0.5-2 кВт, что является типичным для данного класса оборудования.

Конструкция и принцип работы

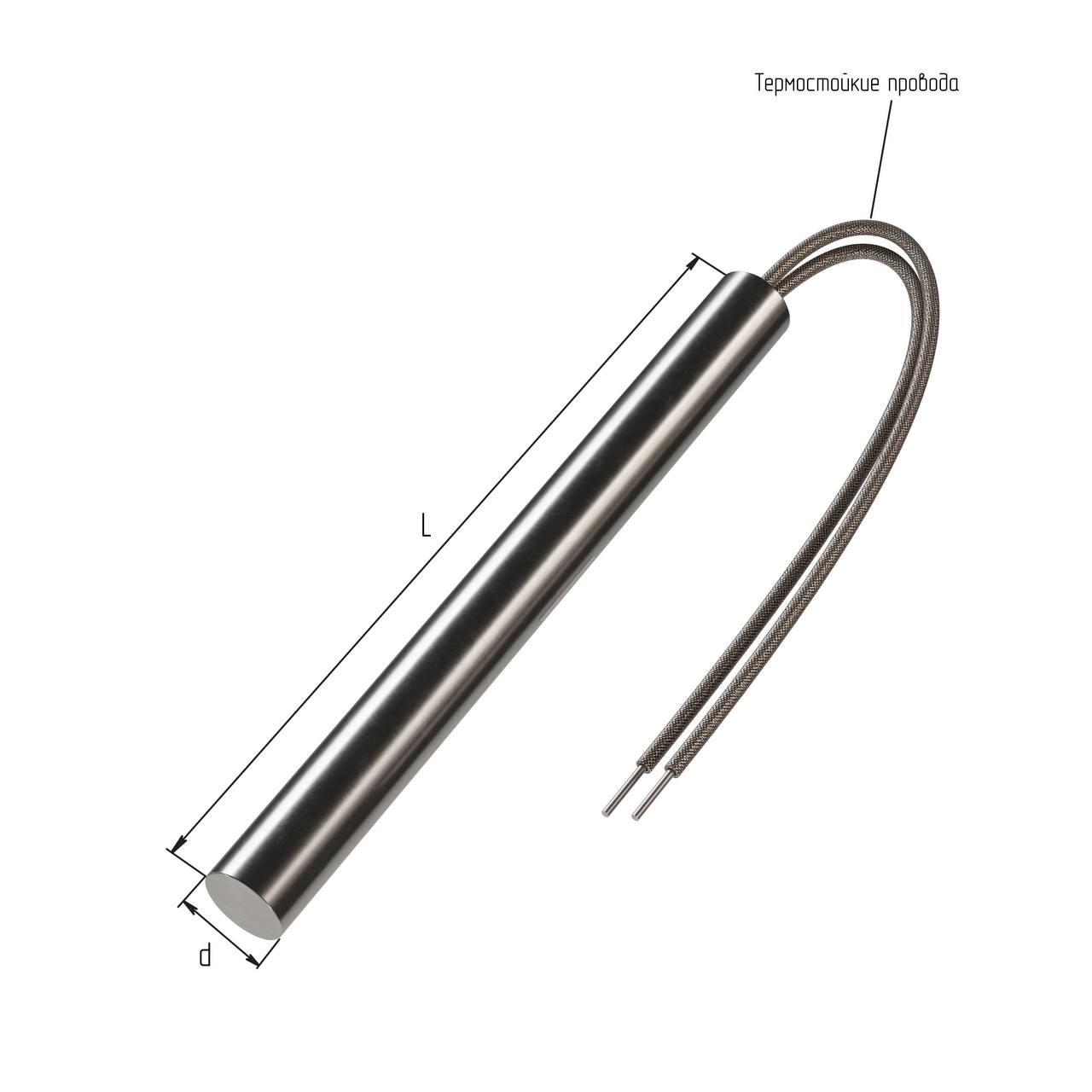

Патронный ТЭН представляет собой герметичную металлическую трубку (в данном случае, диаметром 18 мм), внутри которой находится нагревательная спираль из нихрома. Пространство между спиралью и стенками трубки плотно заполнено мелкодисперсным оксидом магния (MgO). MgO служит изолятором, предотвращающим электрический пробой, и одновременно обеспечивает эффективную передачу тепла от спирали к внешней оболочке. Концы трубки запаяны, а с одного конца выведены контактные стержни или флажки (тип 1хJ) для подключения к электрической сети 240 В.

• Отдача тепла: Основной механизм теплопередачи для патронных ТЭНов, встраиваемых в металлические формы, — это теплопроводность. Плотно прилегающая оболочка ТЭНа передает тепло непосредственно материалу формы. В случае нагрева воздуха или газов преобладает конвекция, а при работе с жидкостями — конвекция и теплопроводность.
• Формы: Патронные ТЭНы могут иметь прямую, U-образную или другие конфигурации, соответствующие требуемой форме и размеру отверстия. Для модели ТЭНП-18х500, если используется изогнутый вариант, радиус изгиба обычно составляет R30-45 мм.
• Монтаж: ТЭН вставляется в предварительно высверленное отверстие в корпусе оборудования. Диаметр отверстия должен обеспечивать плотную посадку (обычно с зазором 0.1-0.5 мм для 18 мм ТЭНа). Фиксация осуществляется с помощью специального штуцера или фланца. Контактные стержни подключаются к электрической цепи.

Преимущества патронных ТЭНов включают высокую надежность, долговечность, равномерный прогрев рабочих поверхностей (особенно важно для форм), а также компактность, что делает их идеальными для использования в оборудовании с ограниченным пространством, таком как литьевые машины и экструдеры.

Области применения

ТЭНП-18х500/0.5х240 1хJ обладает широким спектром применений в промышленности, где требуется точный и надежный источник тепла:

• Металлические формы и заготовки: Это основная область применения. ТЭНы вставляются в отверстия в формах для литья пластмасс, металлов, резины, обеспечивая равномерный прогрев рабочей поверхности. Среда применения в данном случае обозначается как L (литейные формы).
• Нагрев воздуха и газов: Используются в системах вентиляции, промышленных сушилках, тепловых пушках. Удельная мощность для воздуха обычно составляет до 5 Вт/см², чтобы избежать перегрева.
• Разогрев масел, жиров, битума: Применяются для поддержания рабочей температуры вязких сред. Для масел и нефтепродуктов используется обозначение Z.
• Пищевая промышленность: ТЭНы из нержавеющей стали применяются для нагрева пищевых продуктов, жидкостей, в технологических процессах, где важна гигиеничность.
• Другие специфические применения:
  • Нагрев воды: Применяется в системах отопления, бойлерах (обозначается как P). Удельная мощность до 15 Вт/см².
  • Взрывоопасные зоны: Существуют специальные исполнения (EExd) для работы в среде, где существует риск взрыва.
  • Работа под высоким давлением: Могут быть спроектированы для работы в системах с давлением до 300 бар.

Важно отметить, что для работы с агрессивными химическими средами (сильные кислоты, щелочи) может потребоваться использование ТЭНов с оболочкой из титана или других специализированных материалов.

Система обозначений и заказ

Полная маркировка ТЭНа по ГОСТ может выглядеть, например, как: ТЭН-50 А18/0.5 L 240 J Ф1 R30 Ш. Эта маркировка расшифровывается следующим образом:

• ТЭН-50: Трубчатый электронагреватель, условная длина 50 см.

• А: Тип заделки контактной части.

• 18: Диаметр трубки (мм).

• /0.5: Мощность (кВт).

• L: Основная среда применения (например, O — воздух, S — спокойный воздух, L — формы, P — вода, Z — масло).

• 240: Рабочее напряжение (В).

• J: Тип контактного вывода (флажок).

• Ф1: Форма ТЭНа (цифра соответствует стандартизированной форме, например, прямая, U-образная, "скрепка").

• R30: Радиус изгиба (если применимо).

• Ш: Тип монтажного соединения (штуцер).

• Заказ: Осуществляется на основе технического задания (ТЗ) или чертежей заказчика. Материалы оболочки, тип выводов, размеры и мощность могут быть адаптированы под конкретные требования.

• Цена: Ориентировочная стоимость аналогов патронных ТЭНов схожих характеристик варьируется от 1000 до 5000 рублей, но конечная цена зависит от сложности изготовления, материалов и объема заказа.

Приводим примерную таблицу мощностей для 18 мм ТЭНов, основанную на типовых данных:

Монтаж, эксплуатация и безопасность

Пошаговая инструкция по установке

1. Предварительная проверка: Перед монтажом необходимо проверить сопротивление изоляции ТЭНа. Оно должно быть не менее 1 МОм при измерении мегаомметром на 500 В. Убедитесь в отсутствии механических повреждений.
2. Подготовка монтажного отверстия: Высверлите отверстие в детали оборудования. Для ТЭНа диаметром 18 мм рекомендуемый диаметр отверстия составляет 18.1-18.5 мм, обеспечивая необходимый зазор для теплопередачи и предотвращения заклинивания.
3. Установка ТЭНа: Аккуратно вставьте ТЭН в подготовленное отверстие. Убедитесь, что он установлен ровно и плотно. Закрепите ТЭН с помощью соответствующего штуцера или фланца, обеспечив герметичность соединения (если требуется).
4. Электрическое подключение: Подключите выводы ТЭНа (в данном случае, тип 1хJ) к соответствующей электрической цепи. Для надежного контакта рекомендуется использовать клеммы или обжимные муфты. Момент затяжки контактных соединений должен соответствовать рекомендациям производителя (обычно 5-10 Нм).
5. Необходимые инструменты: Для установки потребуются: набор гаечных ключей (под размер штуцера/фланца), мультиметр или мегаомметр, отвертки, возможно, динамометрический ключ.

Предосторожности при эксплуатации

• Не превышайте удельную поверхностную мощность: Для предотвращения преждевременного выхода из строя, особенно при работе в среде с низкой теплопроводностью (воздух, некоторые масла), не превышайте рекомендованные значения удельной мощности (Вт/см²). Превышение 15 Вт/см² для большинства материалов оболочки может привести к перегреву и разрушению.
• Обеспечьте адекватное охлаждение: Для ТЭНов, работающих в воздушной среде, важна хорошая конвекция. Не допускайте застоя горячего воздуха.
• Типичные ошибки:
  • Неравномерная посадка ТЭНа в отверстии, приводящая к локальному перегреву.
  • Плохой контакт в электрических соединениях, вызывающий искрение и перегрев выводов.
  • Загрязнение контактных поверхностей или оболочки ТЭНа.
• Срок службы: При соблюдении всех рекомендаций по монтажу и эксплуатации, срок службы патронных ТЭНов составляет от 5000 до 10000 часов.

Проверка работоспособности

• Визуальный осмотр: Перед включением убедитесь в отсутствии видимых повреждений оболочки, трещин или деформаций.
• Электрические параметры: После подключения, при включении питания, убедитесь, что потребляемая мощность соответствует номинальной (±10%). Измерение напряжения на выводах также должно соответствовать рабочему напряжению сети.

Преимущества и сравнение с аналогами

Преимущества ТЭНП-18х500/0.5х240 1хJ:

• Компактность и высокая удельная тепловая мощность: Встраиваемая конструкция идеально подходит для применений с ограниченным пространством, обеспечивая при этом концентрированный нагрев.
• Высокая механическая прочность и коррозионная стойкость: Благодаря металлической оболочке (нержавеющая сталь, титан) ТЭНы устойчивы к механическим воздействиям и агрессивным средам.
• Кастомизация: Возможность изготовления ТЭНов в различных формах, с разными материалами оболочки, степенью защиты (включая взрывобезопасные исполнения) и типами монтажных соединений.
• Равномерный нагрев: Плотное прилегание к поверхности нагреваемого объекта обеспечивает максимально равномерное распределение тепла.

Сравнение с другими моделями ТЭНов:

ТЭНП-18х500, несмотря на сравнительно низкую мощность, выигрывает в контексте задач, требующих патронного монтажа и высокой концентрации тепла на единицу длины, особенно в сравнении с более длинными, но менее мощными открытыми ТЭНами.

Производство, стандарты и рынок

• ГОСТ: Основные стандарты, регулирующие производство ТЭНов, включают ГОСТ 13268-88 (который охватывает длину и формы нагревателей) и другие соответствующие технические регламенты.
• Материалы:
  • Нагревательная спираль: Обычно изготавливается из сплава нихром (Ni80Cr20).
  • Оболочка: Стандартно используются аустенитные нержавеющие стали AISI 304/316. Для особых условий применяются AISI 321, титан, медь.
  • Наполнитель: Высокочистый электролитический оксид магния (MgO).
• Производители: Крупные российские производители включают ЗАО "КрасЛуч", ООО "ЭлТЭН", ООО "Марион" и др. Существует также множество компаний, изготавливающих ТЭНы по индивидуальным чертежам заказчика.
• Рынок: Патронные ТЭНы широко применяются в отраслях, связанных с литьем пластмасс и металлов, термообработкой, машиностроением, пищевой промышленностью, нефтехимией. Среди известных брендов-аналогов на рынке присутствуют VOLTER, ПОЛИГОН и другие.
• Инновации: Современные тенденции развития включают производство ТЭНов повышенной надежности, с улучшенной термостойкостью (до 500°C), специальными исполнениями для взрывоопасных зон (соответствующие классам CT6), а также с увеличенной степенью защиты от внешней среды (IP68).

Оценка экономической эффективности и ROI

Внедрение или замена нагревательных элементов, таких как ТЭНП-18х500/0.5х240 1хJ, требует оценки не только первоначальных затрат, но и долгосрочной экономической выгоды.

Ключевые метрики для расчета ROI (Return on Investment)

• Первоначальные инвестиции (CAPEX): Стоимость закупки новых ТЭНов, монтажных работ, возможной модернизации электропроводки или систем управления.
• Эксплуатационные расходы (OPEX):
  • Энергопотребление: Расход электроэнергии, напрямую зависящий от мощности ТЭНа, режима работы и эффективности теплопередачи.
  • Затраты на обслуживание и ремонт: Частота выхода ТЭНов из строя, стоимость их замены, трудозатраты на диагностику и ремонт.
  • Время простоя оборудования: Стоимость потери производственного времени из-за внеплановых остановок, связанных с отказом нагревательных элементов.
• Производительность: Скорость достижения рабочей температуры, стабильность поддержания температурного режима, что напрямую влияет на качество продукции и производительность линий.
• Срок службы: Долговечность нагревательных элементов. Более длительный срок службы снижает частоту замен и сопутствующие расходы.

Пример расчета экономии от перехода на оптимизированные ТЭНы (гипотетический сценарий)

Предположим, у предприятия используется устаревшее оборудование, где стандартные ТЭНы выходят из строя в среднем каждые 6 месяцев, приводя к потерям в 20 часов простоя производства и 2000 руб. на замену. Общая стоимость энергопотребления на один нагревательный узел составляет 5000 руб./месяц.

Исходные условия (старые ТЭНы):

• Срок службы: 6 месяцев
• Стоимость замены: 2000 руб./шт.
• Простой: 20 часов/6 мес. = ~3.3 часа/месяц
• Потеря производства за простой: 5000 руб./месяц (оценка)
• Энергопотребление: 5000 руб./месяц
• Общие ежемесячные расходы: 5000 (энергия) + 5000 (простой) + 2000/6 (замена) = ~10333 руб./месяц

Новые ТЭНы (например, ТЭНП-18х500/0.5х240):

• Увеличенный срок службы: 18 месяцев (за счет более низкой удельной мощности и качественных материалов)
• Стоимость замены: 3000 руб./шт. (первоначальная оценка)
• Простой: 10 часов/18 мес. = ~0.5 часа/месяц (снижение благодаря надежности)
• Потеря производства за простой: 1000 руб./месяц (оценка)
• Энергопотребление: 4500 руб./месяц (более точный контроль температуры и меньшие потери)
• Общие ежемесячные расходы: 4500 (энергия) + 1000 (простой) + 3000/18 (замена) = ~7167 руб./месяц

Экономия:

• Ежемесячная экономия: 10333 — 7167 = ~3166 руб./месяц
• Годовая экономия: 3166 * 12 = ~38000 руб.
• ROI (при стоимости внедрения 10000 руб. на узел): (38000 — 10000) / 10000 * 100% = 280% в год

Этот пример демонстрирует, как переход на более надежные и энергоэффективные нагревательные элементы может привести к существенной экономии, снижению операционных рисков и повышению общей рентабельности производства. Важно провести детальный расчет для конкретных условий эксплуатации.

Факторы, влияющие на TCO (Total Cost of Ownership)

Полная стоимость владения включает не только CAPEX и OPEX, но и такие аспекты, как:

• Надежность и предсказуемость: Чем выше надежность, тем меньше непредвиденных расходов и потерь.
• Простота обслуживания: Легкость замены и диагностики.
• Энергоэффективность: Современные ТЭНы с более точным контролем температуры снижают потребление электроэнергии.
• Совместимость с системами управления: Интеграция с АСУ ТП для оптимизации режимов работы.

Продвинутая практика и внедрение

Архитектура системы нагрева

Интеграция патронных ТЭНов в производственную систему подразумевает не только физическое подключение, но и их правильное взаимодействие с элементами управления, мониторинга и безопасности. Правильно спроектированная архитектура системы нагрева обеспечивает:

• Точность и стабильность температуры: Минимизация колебаний температуры, критически важных для качества продукции (например, в литьевых формах).
• Энергоэффективность: Оптимизация потребления энергии за счет точного управления мощностью и минимизации потерь.
• Безопасность: Предотвращение перегрева, защита от короткого замыкания, аварийное отключение.
• Мониторинг и диагностика: Сбор данных о работе ТЭНов для предиктивного обслуживания и оперативного устранения неисправностей.

Основные компоненты архитектуры

• Патронные ТЭНы: Непосредственно источник тепла.
• Термопары/термометры сопротивления: Датчики температуры, обеспечивающие обратную связь для системы управления.
• Регуляторы температуры (PID-контроллеры): Устройства, обрабатывающие сигналы с датчиков и управляющие мощностью ТЭНов.
• Контакторы/твердотельные реле (SSR): Коммутационные устройства, включающие/выключающие ТЭНы по команде регулятора.
• Силовые автоматы/предохранители: Защита от перегрузки и короткого замыкания.
• Блоки управления: Программируемые логические контроллеры (ПЛК) или специализированные системы управления, интегрирующие все компоненты.
• Системы мониторинга: SCADA-системы или специализированное ПО для сбора и анализа данных.

Процессы и интеграции

Интеграция ТЭНов в производственные процессы включает:

• Автоматизация температурных режимов: Создание профилей нагрева, зависящих от типа обрабатываемого материала или стадии производственного цикла.
• Предиктивное обслуживание: Анализ данных о температуре, мощности и времени работы ТЭНов для прогнозирования их остаточного ресурса и планирования замен до возникновения аварии.
• Диагностика неисправностей: Автоматическое определение отказавшего ТЭНа или других элементов системы нагрева.
• Связь с ERP/MES системами: Передача данных о производственных параметрах (температуре, времени цикла, энергопотреблении) в системы управления предприятием для учета и оптимизации.

Пошаговая реализация (пример для введения новой линии литья)

Этап 1: Планирование и проектирование (1-2 недели)

• Определение требований: Тип материала, требуемая температура, точность поддержания, скорость нагрева, циклы работы, условия эксплуатации.
• Выбор ТЭНов: Расчет необходимой мощности, подбор диаметра, длины, материала оболочки, типа вывода (например, ТЭНП-18х500/0.5х240 1хJ, если он соответствует требованиям).
• Расчет системы управления: Выбор регуляторов, контакторов, датчиков, ПЛК.
• Проектирование схемы подключения: Разработка электрических схем, схем монтажа.
• Оценка бюджета: Расчет CAPEX и OPEX.

Этап 2: Закупка и изготовление (2-6 недель)

• Заказ ТЭНов: Оформление заказа у производителя с учетом спецификаций.
• Закупка компонентов системы управления: Приобретение регуляторов, датчиков, кабелей и прочего оборудования.
• Изготовление шкафов управления: Сборка электрических шкафов силами внутреннего отдела или стороннего подрядчика.

Этап 3: Монтаж и пусконаладка (1-3 недели)

• Установка ТЭНов: Монтаж нагревателей в оборудование согласно проекту.
• Монтаж шкафов управления: Установка и подключение шкафов.
• Проведение пусконаладочных работ:
• Проверка изоляции: Тестирование всех ТЭНов и кабельных соединений.
• Настройка регуляторов: Программирование PID-коэффициентов, задание температурных профилей.
• Тестовый запуск: Проверка работы системы при минимальной нагрузке, затем при полной.
• Калибровка датчиков: Сверка показаний с эталонными приборами.
• Обучение персонала: Инструктаж операторов и технического персонала по эксплуатации и базовому обслуживанию.

Этап 4: Эксплуатация и оптимизация (постоянно)

• Мониторинг работы: Сбор данных, анализ энергопотребления, выявление аномалий.
• Планово-предупредительный ремонт (ППР): Регулярная проверка и замена ТЭНов по графику ППР или на основе данных предиктивного анализа.
• Оптимизация режимов: Корректировка температурных профилей и параметров управления для улучшения качества продукции и снижения энергопотребления.

Чек-лист выбора поставщика ТЭНов

• Опыт и репутация: Сколько лет компания на рынке? Есть ли референсы в вашей отрасли?
• Сертификация продукции: Соответствуют ли ТЭНы ГОСТам и международным стандартам?
• Возможность кастомизации: Может ли поставщик изготовить ТЭНы по индивидуальным чертежам или спецификациям?
• Сроки производства и поставки: Насколько быстро могут быть изготовлены и доставлены необходимые компоненты?
• Гарантийные обязательства: Какой срок гарантии предоставляется на продукцию?
• Техническая поддержка: Оказывает ли поставщик помощь в подборе, монтаже и диагностике?
• Соотношение цена/качество: Соответствует ли стоимость предлагаемой продукции заявленному качеству и долговечности?

Кейсы / Паттерны применения

Кейс 1: Малое/среднее предприятие (SMB) – производитель пластиковых изделий

Проблема: Устаревшее оборудование для литья под давлением с нестабильным температурным режимом. Частые простои из-за выхода из строя штатных нагревательных элементов. Высокое энергопотребление.

Решение: Замена старых ТЭНов в пресс-формах на более современные патронные ТЭНы (аналогичные ТЭНП-18х500, но с учетом специфики формы). Интеграция простых PID-регуляторов температуры и новых термопар.

Результат:

• Сокращение времени простоя оборудования на 40% за счет повышения надежности ТЭНов.
• Снижение энергопотребления на 15% благодаря более точному поддержанию температуры.
• Улучшение качества отливаемых изделий (меньше брака).
• ROI: Окупаемость в течение 6-8 месяцев за счет снижения затрат на ремонт и потерь от простоя.

Кейс 2: Крупное предприятие (Enterprise) – нефтехимический завод

Проблема: Необходимость нагрева вязких сред (битум, масла) в технологических трубопроводах и емкостях. Требуется поддержание высоких температур (до 250°C) в условиях агрессивной среды и высоких давлений. Важна взрывобезопасность.

Решение: Использование специализированных патронных ТЭНов в оболочке из нержавеющей стали или сплавов с повышенной коррозионной стойкостью. Применение взрывозащищенных корпусов и систем управления (EExd). Интеграция ТЭНов в модульные нагревательные установки с системой SCADA-мониторинга.

Результат:

• Обеспечение надежного и безопасного нагрева в сложных промышленных условиях.
• Снижение рисков аварий и утечек за счет использования сертифицированных взрывозащищенных компонентов.
• Возможность удаленного мониторинга и диагностики состояния ТЭНов, что сокращает необходимость ручных проверок в опасных зонах.
• Total Cost of Ownership (TCO): Несмотря на высокую первоначальную стоимость, долговечность, безопасность и низкие эксплуатационные расходы обеспечивают выгодное TCO в долгосрочной перспективе.

Паттерн 3: Автоматизированная линия упаковки (пищевая промышленность)

Проблема: Нагрев и запайка упаковочных материалов (пленок, фольги) требует точного контроля температуры в нагревательных элементах запаечных головок. Нестабильность температуры приводит к негерметичной упаковке и порче продукции.

Решение: Применение компактных патронных ТЭНов (например, диаметром 8-10 мм) с высокоточными PID-регуляторами температуры. Использование термопар с быстрым откликом. Интеграция с ПЛК линии для синхронизации нагрева с циклом упаковки.

Результат:

• Стабильное поддержание температуры запайки с точностью ±1°C.
• Уменьшение брака упаковки до минимума.
• Увеличение скорости работы линии за счет надежности температурных узлов.
• Экономический эффект: Прямое влияние на снижение потерь продукции и повышение производительности линии.
