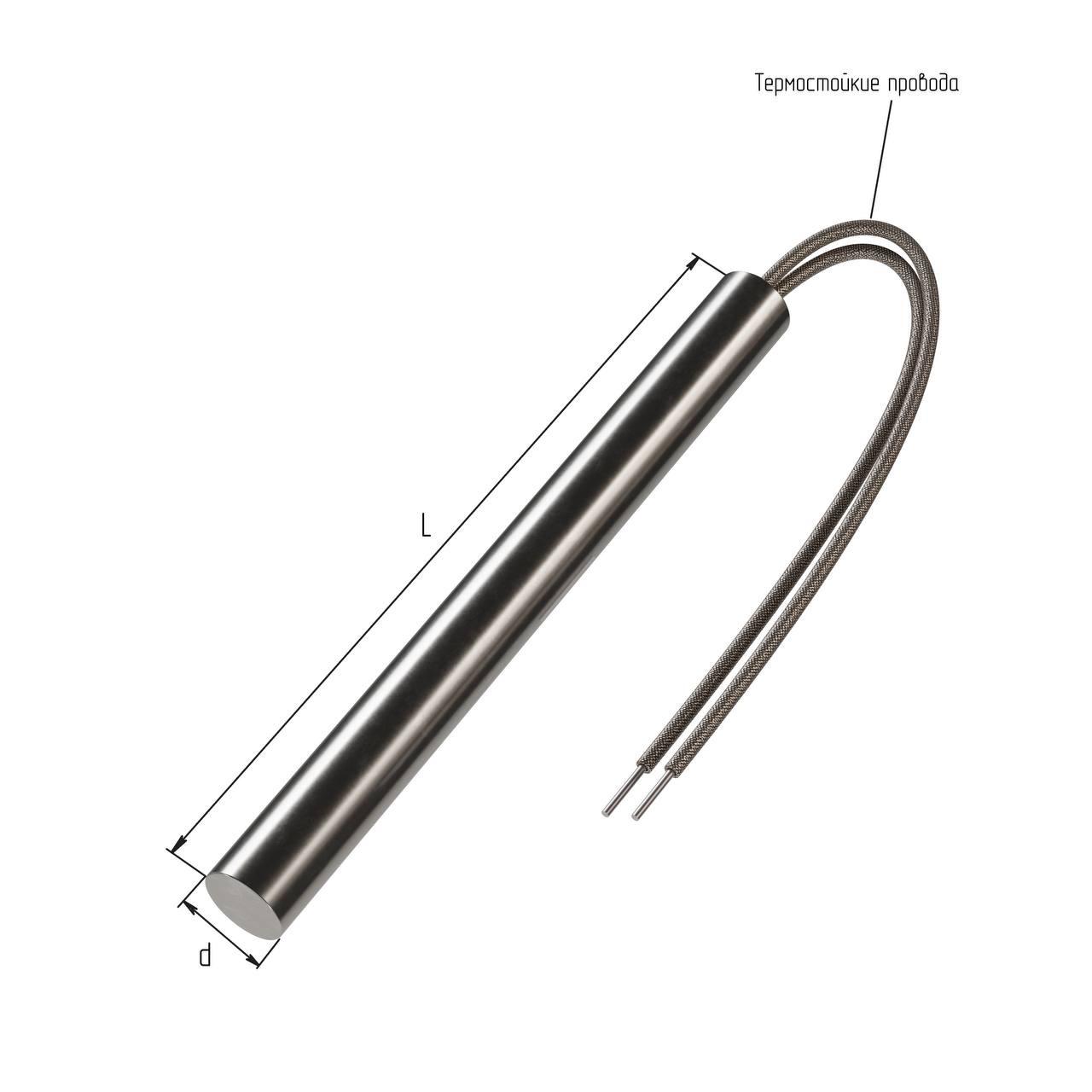

Патронный ТЭН 10мм х 100мм; 0,15кВт*220 В.

Патронный ТЭН 10мм х 100мм; 0,15кВт*220 В. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

Патронный нагреватель обладает трубчатой металлической конструкцией, в которой размещены специальные элементы. Внутри оболочки находятся керамические втулки с отверстиями для размещения спирали. Эта спираль изготовлена из высококачественной проволоки с высоким электрическим сопротивлением, что обеспечивает нагрев при прохождении электрического тока и передачу тепла на окружающее пространство. Керамика втулки выдерживает высокие температуры и механические нагрузки, обеспечивая долговечность элемента.

Ключевое преимущество конструкции заключается в том, что патронные ТЭНы нагреваются по всей длине, что гарантирует равномерное распределение тепла по рабочей поверхности.

Технические характеристики модели

Применение в промышленности

Патронные ТЭНы данного типа находят применение в различных областях:

• Нагрев экструдеров — поддержание оптимальной температуры при переработке полимеров.
• Термопластавтоматы — контроль температуры в процессе литья пластмасс.
• Пресс-формы и литейные формы — локальный обогрев металлических форм.
• Упаковочное оборудование — нагрев элементов упаковочных машин.

Основное назначение заключается в обеспечении равномерного локального нагрева деталей большой массы, что требует точного температурного контроля.

Принцип работы и требования к использованию

Критическое требование: Патронный ТЭН должен работать в плотном контакте с металлом и использован только в паре с терморегулятором. Это не рекомендация, а обязательное условие для безопасной эксплуатации.

Важно знать: Если нагреватель подключить без терморегулятора, он может нагреться до температуры, значительно превышающей рабочую (свыше 700°C). Это может привести к плавлению нержавеющей оболочки и, как следствие, полной непригодности устройства.

Сравнение с другими типами патронных ТЭНов

Модель с параметрами 10х100мм и мощностью 150Вт является частью стандартного ряда патронных нагревателей. Вот краткое сравнение с другими вариациями одного диаметра и длины:

Выбор мощности зависит от массы нагреваемого объекта и требуемой скорости нагрева.

Варианты крепления и подключения

Патронные ТЭНы могут быть оснащены специальными крепежными штуцерами различных диаметров для надежной фиксации в отверстии металлической детали. Стандартные размеры резьбовых соединений включают:

• M-14
• M-16
• M-18
• M-20
• M-22

Тип подключения включает термостойкие провода, позволяющие соединение с электрической сетью через специализированный регулятор температуры.

Материал и надежность

Нержавеющая сталь для оболочки обеспечивает:

• Устойчивость к коррозии при контакте с различными веществами.
• Высокая механическая прочность при работе в условиях давления и механических нагрузок.
• Термическая стабильность при температурах до 600°C.
• Долговечность при интенсивной эксплуатации.

Преимущества данной конфигурации

Размеры 10х100мм с мощностью 150Вт делают этот патронный ТЭН одним из наиболее универсальных вариантов благодаря:

• Компактности — удобен для встраивания в ограниченные пространства.
• Оптимальной мощности — подходит для большинства малых и средних прессов и экструдеров.
• Стандартизации — доступен в продаже и легко заменяется.
• Надежности — конструкция проверена десятилетиями в промышленности.
• Простоте подключения — стандартное напряжение 220В и двухпроводное подключение.

Как выбрать правильный ТЭН при замене

При замене старого патронного ТЭНа стоит обратить внимание на несколько ключевых параметров:

1. Диаметр отверстия в форме или корпусе (в данном случае 10мм).
2. Глубина отверстия — определяет рабочую длину элемента (100мм).
3. Требуемая мощность — зависит от массы нагреваемой детали и времени нагрева.
4. Напряжение электросети — обычно 220В, но могут быть варианты 110В и 380В.
5. Тип терморегулятора, используемого с ТЭНом.

Эти параметры обычно указываются в технической документации оборудования или на паспортной табличке существующего нагревателя.

Источники и стандартизация

Патронные ТЭНы изготавливаются различными российскими, украинскими и зарубежными компаниями, включая производителей из Италии. Размеры стандартизированы, что обеспечивает взаимозаменяемость элементов между различными производителями и облегчает процесс замены.

Диапазон доступных мощностей для диаметра 10мм и длины от 40 до 250мм составляет от 100Вт до 800Вт, что позволяет выбрать оптимальный вариант для конкретного приложения.

Практические рекомендации по эксплуатации

• Никогда не подключайте патронный ТЭН напрямую к сети без терморегулятора.
• Обеспечьте плотный контакт между ТЭНом и нагреваемым металлом для улучшения теплопередачи.
• Используйте подходящий терморегулятор, соответствующий данной мощности и напряжению.
• Регулярно проверяйте целостность изоляции проводов и корпуса нагревателя.
• Соблюдайте максимальную рабочую температуру — не более 600°C для стандартных моделей.

Патронный ТЭН 10х100мм мощностью 150Вт и напряжением 220В представляет собой надежное и эффективное решение для локального обогрева в промышленном оборудовании, подходящее для множества различных приложений.

Следующая часть статьи будет посвящена более детальному разбору практических аспектов эксплуатации и особенностей технического обслуживания данного типа нагревателя.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Техническое обслуживание и регулярная диагностика

Для обеспечения надежной работы патронных ТЭНов, таких как модель 10х100мм, необходимо проводить регулярное техническое обслуживание. Это включает в себя как визуальные проверки, так и периодическую диагностику, позволяющую выявить возможные неисправности до того, как они приведут к серьезным поломкам.

Визуальная проверка

Каждый раз перед началом эксплуатации следует проводить визуальный осмотр ТЭНа. Обратите внимание на следующие моменты:

• Состояние оболочки — отсутствие коррозии, трещин или других механических повреждений.
• Изоляция проводов — проверить целостность изоляционного материала, его состояние и отсутствие обнаженных участков.
• Крепление — убедиться, что нагреватель надежно закреплен и не может сместиться в процессе работы.

Диагностика работы

Проведение диагностики необходимо для определения корректности работы и выявления аномалий в процессе нагрева. Рекомендуется использовать следующие методы:

• Измерение температуры — с помощью термопары проверить фактическую температуру нагревателя на различных участках.
• Тестирование электросети — проверить стабильность напряжения и наличие перегрузок.
• Мониторинг времени нагрева — фиксировать, сколько времени требуется для достижения заданной температуры.

Устранение неисправностей

Неисправности патронных ТЭНов могут проявляться в различных формах. Ниже представлены основные проблемы и возможные способы их устранения:

Установка и замена патронного ТЭНа

При установке нового патронного ТЭНа важно следовать нескольким ключевым рекомендациям для обеспечения его длительной и надежной работы.

Подготовка к установке

Перед установкой необходимо:

• Выключить питание — отключите устройство от электросети перед заменой.
• Очистить место установки — удалить возможные загрязнения и остатки старого нагревателя.
• Проверить размеры — убедиться в соответствии диаметра и длины ТЭНа с местом установки.

Процесс установки

Установку следует выполнять аккуратно, следуя шагам:

1. Вставьте ТЭН в специализированное отверстие с обязательным соблюдением правил крепления.
2. Подсоедините провода к терморегулятору, убедившись в надежности их крепления.
3. Включите питание и проведите тестовый запуск для проверки работоспособности.

Энергетическая эффективность

Энергетическая эффективность патронного ТЭНа 10х100мм мощностью 150Вт делает его не только экономически выгодным, но и экологически безопасным решением. Правильное применение и соблюдение рекомендаций по эксплуатации позволяют оптимизировать потребление энергии.

Советы по повышению эффективности

• Изоляция — убедитесь, что нагреваемая деталь хорошо изолирована, чтобы минимизировать потери тепла.
• Регулирование температуры — используйте терморегулятор для поддержания оптимальной температуры, что сокращает потребление энергии.
• Периодическая проверка состояния — поддержание нагревателя в хорошем состоянии сокращает затраты на электроэнергию.

Каждое изделие требует индивидуального подхода и анализа в зависимости от его условий эксплуатации и технических характеристик.

Перспективы развития технологии патронных ТЭНов

Современные тенденции развития патронных ТЭНов указывают на активное внедрение инновационных материалов и технологий, что планирует повысить их эффективность и безопасность. Внедрение умной электроники в управление нагревательными элементами откроет новые горизонты для их использования, включая автоматизацию регулирования температуры и удаленный мониторинг.

С течением времени, с учетом потребностей промышленности и стремления к энергосбережению, ожидается снижение размеров и увеличение мощностей, что позволит еще больше расширить область их применения.
