Патронный Тэн на экструдер первичной герметизации
Патронный Тэн на экструдер первичной герметизации
Роль патронного ТЭНа в экструдерах первичной герметизации
Первичная герметизация стеклопакетов — ключевой этап производства, в ходе которого бутиловый герметик (однокомпонентный бутил-каучук IIR) наносится на дистанционную рамку. Это позволяет предотвратить смещение элементов и обеспечить газо- и влагонепроницаемость. Экструдеры, такие как ЭКСТРА 1С и BM7, используют патронные ТЭНы для нагрева цилиндра, в который заправляется твердый бутил. Процесс включает плавление материала и его экструзию через форсунки.
От качества нагрева зависит вязкость герметика. Некорректная температура может привести к разрывам шнура, особенно в углах и соединениях рамки. Патронный ТЭН обеспечивает стабильную температуру, минимизируя расход материала и повышая качество стеклопакета. Рекомендуемые параметры эксплуатации: температура 125–140°C и давление 0,4–0,45 МПа.

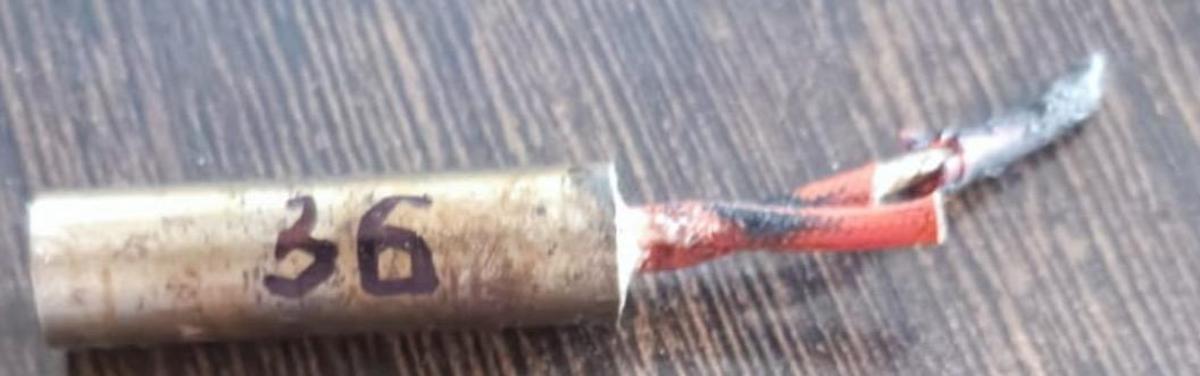

Устройство патронного ТЭНа
Патронный ТЭН представляет собой герметичное устройство: одна сторона заварена, другая оснащена выводами в виде шпилек или проводов, имеющих «холодную зону» от 5 мм. Основные компоненты устройства включают:
- Внешняя оболочка: выполнена из нержавеющей или углеродистой стали, устойчива к коррозии и агрессивной среде (диаметры 8–18 мм, длины 280–6000 мм).
- Нагревательный элемент: спираль из нихромовой проволоки, намотанная на керамический сердечник.
- Изолятор и наполнитель: оксид магния (периклаз), который обеспечивает электроизоляцию и высокую теплопроводность.
| Компонент | Материал | Функция |
|---|---|---|
| Оболочка | Нержавеющая сталь | Теплопередача, защита |
| Спираль | Нихром | Преобразование электричества в тепло |
| Сердечник | Керамика | Изоляция, поддержка спирали |
| Наполнитель | Оксид магния (периклаз) | Теплопроводность, изоляция |
Мощность ТЭНа соответствует номиналу с допуском до 7%.
Принцип работы патронного ТЭНа в экструдере
При подаче электрического тока в диапазоне от 12 до 600 В и мощности от 100 Вт до 10 кВт, спираль нагревается, и тепло передается оболочке и рабочему цилиндру экструдера через теплопроводность. Молекулы в материале расширяются и ускоряются, обеспечивая равномерный нагрев по всей длине устройства. Концентрические витки спирали минимизируют разницу температур.
Патронный ТЭН устанавливается в просверленное отверстие экструдерного цилиндра, при этом диаметр отверстия должен быть чуть больше диаметра ТЭНа для плотной посадки. Твердый бутил нагревается до 120–140°C, превращается в жидкость и выдавливается под давлением на форсунки. Электронные системы обеспечивают контроль температуры, давления и скорости работы, а также имеют предохранители от перегрева.
Рабочий цикл ТЭНа представляет собой 80% времени активности, что улучшает стабильность работы. Частые циклы «горячо-холодно» могут приводить к окислению проводов и выходу устройства из строя. Идеальная посадка ТЭНа предотвращает его заедание и перегрев, так как молекулы воздуха плохо проводят тепло.
Свойства бутила характеризуются хорошей адгезией к стеклу и металлам, UV-устойчивостью и низкой газопроницаемостью. Например, при температуре 60°C коэффициент газопроницаемости для воздуха составляет 2,0, а при 80°C — 5,0.
| Температура | Коэффициент газопроницаемости (10⁻¹⁷ m²/(s·Pa)) |
|---|---|
| Воздух 60°C | 2,0 |
| Воздух 80°C | 5,0 |
Монтаж и эксплуатация патронного ТЭНа
Монтаж
- Просверлить отверстие в цилиндре экструдера (диаметр на 0,01–0,05 мм больше диаметра ТЭНа).
- Вставить ТЭН так, чтобы не было зазоров.
- Подключить выводы к сети, обеспечив наличие «холодной зоны».
- Для фланцевых вариантов предусмотреть герметизацию под давлением.
Эксплуатация
- Соответствие размеров ТЭНа отверстию является критичным для предотвращения перегрева.
- Контроль мощности должен обеспечивать разницу между фактической и номинальной величинами на уровне ≤7%.
- Регулярная замена элементов согласно графику необходима для поддержания эффективной работы.
- Мониторинг температуры и давления в работе экрудера осуществляется с помощью цифрового экрана.
Типичные ошибки при эксплуатации могут включать неправильную посадку, частые циклы работы и несоответствие мощности. Все это может негативно сказаться на работоспособности устройства.
Преимущества и особенности в производстве стеклопакетов
- Равномерный нагрев: Продлевает срок службы ТЭНа и качество шнура, предотвращая разрывы в углах.
- Компактность: Обеспечивает возможность локального нагрева в экструдере, что особенно полезно для мобильных платформ.
- Надежность: Методы сжатия и использование периклаза гарантируют высокую прочность устройства.
- Гибкость: Возможность регулировки под различные виды рамок снижает расход бутила.
Современные экструдеры, такие как ЭКСТРА 1С, BM7 и Lisec, используют патронные ТЭНы для обеспечения высокого уровня герметичности. Вторичная герметизация (при помощи полисульфидов или силиконов) также применяет аналогичные технологии нагрева.
Патронный ТЭН — это сердце экструдера, обеспечивающее надежность и долговечность стеклопакетов в условиях УФ-излучения, влаги и газа.
Сравнение с другими нагревателями
| Тип | Преимущества в экструдере | Недостатки |
|---|---|---|
| Патронный ТЭН | Локальный нагрев, равномерность, компактность | Требует точной посадки |
| Погружной ТЭН | Эффективен для жидкостей | Не подходит для твердого бутила |
| Спиральный ТЭН | Дешевле в производстве | Менее равномерный нагрев |
Правильный выбор способа нагрева и качественная установка патронного ТЭНа влияют на эффективность производства и конечное качество стеклопакетов. Разнообразные практические советы, предлагаемые для корректной эксплуатации, помогут снизить вероятность ошибок.
Следующий раздел статьи раскроет инновационные технологии и перспективы развития патронных ТЭНов в производстве стеклопакетов, а также методы повышения их эффективности и надежности.
Инновации в технологии патронного ТЭНа
С развитием промышленности и увеличением требований к качеству стеклопакетов, технологии производства также претерпевают изменения. Патронные ТЭНы становятся все более адаптивными и функциональными, предлагая новые решения для повышения эффективности их применения в экструдерной линии.
Современные решения и достижения в экструзии
Одним из ключевых направлений является интеграция цифровых технологий для мониторинга и управления процессами. Современные экструдеры оснащаются интерфейсами для отслеживания работы патронных ТЭНов в реальном времени, что позволяет повысить точность регулировки температуры и давления. На таких системах уже реализованы алгоритмы, которые автоматически адаптируют параметры в зависимости от текущих условий эксплуатации, что позволяет снизить вероятность возникновения неисправностей и повысить качество готового изделия.
Проблемы и пути их решения
Несмотря на доказанную эффективность патронных ТЭНов, в процессе их эксплуатации могут возникать определенные проблемы, требующие внимания. Например, неправильная установка нагревателя может привести к перегреву или неравномерному распределению тепла, увеличивая вероятность разрывов шнура. Для решения этих вопросов производители разрабатывают:
- Улучшенные технологии монтажа: Во избежание ошибок производится использование специальных направляющих и инструментов, что повышает точность установки.
- Инструктивные пособия: Разрабатываются подробные руководства, а также обучающие видеоматериалы для операторов, чтобы снизить риск ошибок при установке и эксплуатации ТЭНов.
Перспективы развития патронных ТЭНов
Будущие технологии обещают максимальную интеграцию с AI и машинным обучением. Возможно, патронные ТЭНы получат возможность самодиагностики, что позволит автоматически выявлять неисправности и предлагать меры по их устранению. Также в перспективе ожидается создание модульных систем, которые могут быть легко заменены и обслужены без полного демонтажа экструдеров, что существенно упростит процесс обслуживания.
Экологические аспекты и устойчивость
С увеличением внимания к вопросам экологии, производители начинают внедрять экологически чистые технологии, которые включают в себя использование экологически безопасных материалов для производства ТЭНов и подходов к обращению с отходами. Например, возможная переработка старых ТЭНов и использование вторичных материалов для создания новых устройств помогает снизить негативное воздействие на окружающую среду.
Сравнение с другими нагревателями в свете новых технологий
| Тип | Преимущества с учетом новшеств | Недостатки |
|---|---|---|
| Патронный ТЭН | Интеллектуальный контроль, высокая эффективность нагрева | Необходимы точные установки |
| Погружной ТЭН | Легкость в применении для жидкостей | Неэффективен для термообработки твердых материалов |
| Спиральный ТЭН | Доступная цена, простота | Недостаточная равномерность нагрева |
Эти инновации обеспечивают значительные преимущества патронных ТЭНов, делая их еще более привлекательными для производителей стеклопакетов. Переход к современным методам управления и мониторинга, а также внимание к экологии способствуют созданию качественной и безопасной продукции.
Заключение
Интенсивное развитие технологий патронных ТЭНов демонстрирует их актуальность и необходимость в современных системах экструзии. Все эти улучшения направлены на повышения качества конечного продукта и оптимизации производственных процессов, обеспечивая стабильную работу оборудования в условиях промышленного производства.
Таким образом, патронные ТЭНы не только остаются важным элементом экструдеров первичной герметизации, но и становятся движущей силой для улучшения стандартов качества в производстве стеклопакетов, обеспечивая надежность и долговечность конечного продукта.
