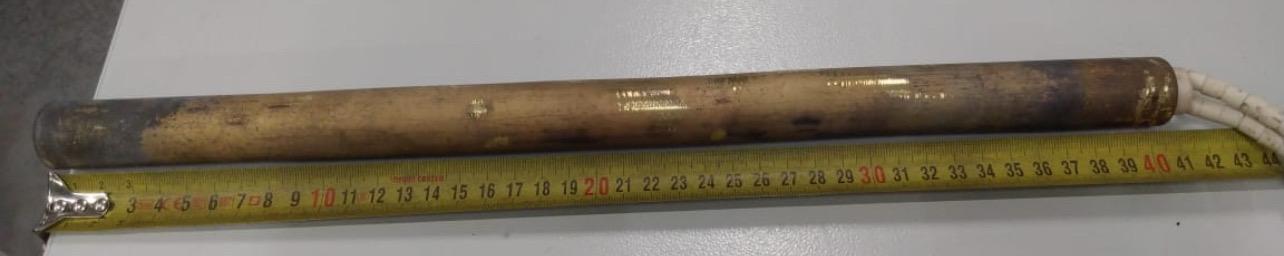

Патронный ТЭН диаметр 25 мм, длина 400 мм, 800 Вт, 230 вольт, рабочая температура 300 градусов

Патронный ТЭН (ТЭНП) 25×400 мм, 800 Вт, 230 В: Стратегический выбор для прецизионного нагрева в промышленности

Патронный трубчатый электронагреватель (ТЭНП) с габаритными параметрами диаметр 25 мм, длина 400 мм, номинальная мощность 800 Вт и напряжение питания 230 В, спроектированный для обеспечения рабочей температуры 300°C, представляет собой высокоэффективное и надежное решение для локализованного теплового воздействия в индустриальных процессах. Этот тип нагревателя широко применяется в критически важных узлах производственного оборудования, включая пресс-формы, экструзионные установки и литейные формы, где требуется точный и стабильный температурный режим. Данная конфигурация ТЭНа характеризуется сбалансированной мощностью и стандартными размерами, что обеспечивает оптимальную плотность теплового потока в диапазоне 2–3 Вт/см². Такая плотность мощности позволяет достичь заданной температуры при минимальном риске перегрева, значительно продлевая срок службы элемента и снижая эксплуатационные затраты.

Ключевые понятия и терминология

• Патронный трубчатый электронагреватель (ТЭНП): Цилиндрический нагревательный элемент, предназначенный для установки в высверленные отверстия для прямого контактного нагрева.
• Периклаз (MgO): Оксид магния, высокочистый диэлектрический материал, используемый в качестве изоляционного и теплопроводного наполнителя внутри ТЭНа.
• Борнитрид (BN): Инновационный керамический материал с исключительной теплопроводностью и электрической изоляцией, применяемый в высокотемпературных и вакуумных нагревателях.
• Нихром (Х20Н80Н): Сплав никеля и хрома, обладающий высоким электрическим сопротивлением и жаропрочностью, используемый для изготовления нагревательной спирали.
• Плотность мощности: Отношение электрической мощности нагревателя к его активной площади поверхности (Вт/см²), критически важный параметр для оценки эффективности теплопередачи и долговечности.
• Холодная зона: Участок нагревателя, расположенный у зоны выводов, который не предназначен для активного нагрева и служит для предотвращения перегрева контактной группы.

Конструкция и принципы работы: Детальный инженерный анализ

Конструктивное исполнение патронного ТЭНа гарантирует его высокую производительность и долговечность. Сердцевина нагревателя — это прецизионно намотанная спираль из высокоомной проволоки, как правило, из нихрома Х20Н80Н (сплав никеля и хрома с добавлением железа, обеспечивающий стабильность сопротивления при высоких температурах). Эта спираль размещена на керамическом сердечнике, который задает шаг намотки и, соответственно, равномерность распределения мощности по всей активной длине.

Внутреннее пространство ТЭНа заполняется термопроводящим изолятором. Традиционно это периклаз (оксид магния, MgO), который обеспечивает превосходную электрическую изоляцию спирали от внешней металлической оболочки при одновременном эффективном отводе тепла. Для применений с экстремально высокими температурами или в вакуумных средах может использоваться борнитрид (BN), который предлагает еще более высокую теплопроводность и термическую стабильность, снижая перепад температур между спиралью и оболочкой на 50%.

Внешняя оболочка ТЭНа выполняется из различных марок нержавеющей стали (например, 201SUS или Cr-Ni сплавы), меди, латуни или, в специализированных случаях, титана. Выбор материала оболочки зависит от агрессивности рабочей среды и требуемой максимальной температуры. Диаметр 25 мм с допуском ±0.1% и отшлифованная поверхность обеспечивают плотную посадку в монтажное отверстие, что критически важно для эффективной теплопередачи и предотвращения воздушных зазоров, ведущих к локальному перегреву. Герметичное заваривание одного конца защищает внутренние элементы от внешней среды.

Выводы для подключения электропитания, как правило, жесткие стержни или гибкие провода длиной 250-300 мм с термостойкой изоляцией, расположены с одной стороны. Зона выводов дополнительно герметизируется специальными составами, что предотвращает проникновение влаги, агрессивных химических веществ и окисление контактов, являясь важным фактором для надежности в условиях промышленной эксплуатации.

Принцип Джоулева нагрева лежит в основе работы ТЭНа: прохождение электрического тока через нихромовую спираль приводит к выделению тепла. Перепад температур между нагретой спиралью (до 900-950°C) и внешней оболочкой (ΔT 200-300°C) обеспечивает достижение заданной рабочей температуры поверхности в 300°C при условии свободного отвода тепла. Максимальная температура оболочки согласно ГОСТ 13268-88 и ГОСТ 12766.1-90 ограничивается 500-650°C для предотвращения деградации материалов, что подчеркивает необходимость точного подбора ТЭНа и эффективной системы контроля температуры.

Технические параметры и выбор аналогов

Представленная конфигурация ТЭНа (25 мм × 400 мм, 800 Вт, 230 В, 300°C) демонстрирует оптимальное сочетание характеристик для большинства промышленных применений, требующих контролируемого нагрева. Его плотность мощности, составляющая около 2.5 Вт/см², значительно ниже предельных 25 Вт/см², допустимых для пресс-форм. Это является ключевым фактором для увеличения ресурса работы нагревателя, поскольку низкая плотность мощности минимизирует термические напряжения и деградацию материалов.

Для сравнения с существующими на рынке аналогами, модель ТЭНП 25×400 мм 1000 Вт/230 В с выводами 250 мм является ближайшим типовым решением. Предлагаемая модель на 800 Вт обеспечивает более точный контроль температуры и увеличенный срок службы за счет пониженной плотности мощности. При выборе аналогов важно учитывать не только номинальные параметры, но и возможность изготовления под заказ, что предлагают ведущие российские производители, такие как PromNagrev, Pro-Ten, MirNagreva. Сроки изготовления варьируются от 7 до 15 дней, с предоставлением гарантии на 1 год.

Сферы применения и экономическая целесообразность

Патронные ТЭНы рассматриваемой конфигурации находят широкое применение в критически важных отраслях промышленности, где требуется высокая точность и надежность теплового воздействия. Их универсальность обусловлена возможностью точного локального нагрева в твердых средах.

Основные области промышленного применения:

• Переработка полимеров и металлов: Нагрев пресс-форм, литейных форм, фильер экструдеров для производства пластмассовых изделий, резинотехнических изделий, а также при литье легких сплавов. Точность поддержания температуры критична для качества конечной продукции.
• Отопление и разогрев массивных компонентов: Применяются для поддержания заданной температуры промышленных баков, резервуаров с маслами, жирами, или для предварительного нагрева газовых потоков в различных технологических процессах.
• Вакуумные технологии: С использованием борнитридных наполнителей, ТЭНП интегрируются в вакуумные камеры для прецизионного нагрева в условиях пониженного давления, где стандартные материалы неэффективны.
• Нагрев жидкостей: Могут быть адаптированы для длительного кипячения и нагрева различных жидкостей, включая воду, слабые растворы кислот и щелочей, при условии подбора соответствующего материала оболочки (например, титана для агрессивных сред).

Преимущества для бизнеса:

• Минимизация простоев оборудования: Благодаря стандартным размерам и простой конструкции, патронные ТЭНы легко монтируются и быстро заменяются, что сокращает время простоя производственных линий.
• Повышенная надежность и ресурс: Герметичность конструкции, защита от окисления и умеренная плотность мощности обеспечивают ресурс работы, превышающий 1 год, что снижает частоту закупок и обслуживания.
• Высокая точность поддержания температуры: В комбинации с современными терморегуляторами, ТЭНП позволяют поддерживать температуру в рабочей зоне с точностью до нескольких градусов, что критично для стабильного качества продукции.
• Гибкость конфигураций и доступность: Рынок предлагает более 8000 конфигураций патронных ТЭНов, а возможность изготовления под заказ (от 1 штуки) обеспечивает точное соответствие уникальным производственным требованиям.
• Оптимизация затрат: Соотношение цена/качество патронных ТЭНов, а также возможность оптовых и розничных закупок, позволяют оптимизировать бюджет. Продукция проходит тесты по государственным стандартам, что гарантирует соответствие заявленным характеристикам.

Важно отметить потенциальные недостатки: при работе выше 300°C требуется обязательная интеграция с термопарами и системами контроля для предотвращения перегрева, особенно при плотности мощности выше 25 Вт/см², что может привести к сокращению срока службы и выходу из строя оборудования.

Монтаж и основы безопасной эксплуатации

Корректный монтаж и соблюдение правил эксплуатации ТЭНП являются основополагающими для обеспечения его долговечности и безопасности производственного процесса. Для данной модели (25×400 мм) критически важно создание оптимальных условий для теплопередачи.

Пошаговый монтаж ТЭНП:

1. Подготовка монтажного отверстия: Для обеспечения максимально плотного контакта между нагревателем и нагреваемой деталью необходимо просверлить отверстие диаметром 25.1 мм с соблюдением допуска H7. Точность этого параметра напрямую влияет на эффективность теплопередачи и предотвращает локальный перегрев ТЭНа.
2. Установка нагревателя: Аккуратно вставьте ТЭН в подготовленное отверстие до упора. Важно убедиться, что «холодная зона» нагревателя остается снаружи, предотвращая перегрев электрических выводов.
3. Электрическое подключение: Подключите выводы нагревателя к источнику питания 230 В. Сечение проводов должно соответствовать расчетному току (для 800 Вт/230 В это приблизительно 3.5 А). Рекомендуется использовать термостойкие гофрированные трубки или ниппели для защиты выводов и обеспечения изоляции.
4. Интеграция системы контроля: Обязательна установка терморегулятора и/или термопары, настроенных на поддержание целевой рабочей температуры 300°C. Это предотвращает температурные флуктуации и перегрузки.
5. Проверка электрической безопасности: После монтажа необходимо провести проверку электрической изоляции (не менее 1500 В) и отсутствие тока утечки (≤5 мА) для подтверждения безопасности эксплуатации.

Необходимые инструменты:

• Дрель высокой точности и калибр для отверстий.
• Мультиметр для измерения сопротивления и напряжения.
• Пирометр или термометр для контроля температуры поверхности.
• Инструменты для работы с электропроводкой (клещи, отвертки).

Меры безопасности и предупреждение ошибок:

• Всегда отключайте питание перед проведением монтажных или сервисных работ.
• Следите, чтобы температура в зоне герметизации выводов не превышала 250°C, иначе возможна деградация изоляционного материала.
• Избегайте сильных вибраций и механических ударов, которые могут повредить внутреннюю структуру нагревателя или его выводы.
• Поддерживайте влажность в рабочей зоне ниже 65% при 20°C для предотвращения пробоя изоляции.
• Типичные ошибки включают: недостаточный зазор между ТЭНом и отверстием (приводит к перегреву из-за плохой теплопередачи), использование проводов недостаточного сечения (риск оплавления и короткого замыкания), отсутствие или некорректная настройка терморегулятора.

Расчет мощности и применимость: Для ТЭНа мощностью 800 Вт при напряжении 230 В, рабочий ток составит примерно 3.5 А, а сопротивление около 66 Ом. Такая конфигурация оптимально подходит для нагрева пресс-форм и других массивных металлических деталей массой от 10 до 50 кг, обеспечивая равномерный и стабильный прогрев.

Понимание базовых характеристик и принципов работы патронных ТЭНов является фундаментом, но для достижения максимальной эффективности и интеграции в сложные производственные циклы требуются более глубокие знания о методах оптимизации, внедрения и стратегического управления жизненным циклом этих критически важных компонентов.

Продвинутая практика и внедрение: Оптимизация и стратегическое управление патронными ТЭНами в условиях современного производства

Оптимизация производительности и продление срока службы

Достижение максимальной производительности и долговечности патронных ТЭНов, в частности модели 25×400 мм, 800 Вт, 230 В, требует не только корректного монтажа, но и применения продвинутых методов эксплуатации и обслуживания. Эффективное тепловое управление является ключевым фактором, позволяющим продлить жизненный цикл оборудования и снизить операционные издержки.

1. Точное терморегулирование: Использование пропорционально-интегрально-дифференциальных (ПИД) контроллеров температуры вместо простых двухпозиционных (вкл/выкл) обеспечивает минимизацию температурных колебаний. Это существенно снижает термический стресс на нихромовую спираль и оболочку ТЭНа, предотвращая их преждевременный износ. Для данной модели, поддержание стабильных 300°C без значительных перерегулирований критично.
2. Оптимизация плотности мощности: Хотя наша модель имеет относительно низкую плотность мощности (~2.5 Вт/см²), важно контролировать общую тепловую нагрузку на систему. В случае замены или апгрейда, выбор ТЭНов с избыточной плотностью мощности (более 25 Вт/см² для большинства применений) может привести к локальным перегревам, выходу из строя ТЭНа и повреждению нагреваемой детали.
3. Материалы оболочки для специфических условий: При работе в агрессивных химических средах (например, с некоторыми кислотами, щелочами или солевыми растворами) стандартная нержавеющая сталь может быть недостаточной. Использование ТЭНов с оболочкой из титана значительно увеличивает устойчивость к коррозии, продлевая срок службы в таких условиях, что оправдывает более высокую начальную стоимость.
4. Управление холодной зоной: Важно не только обеспечить вынос холодной зоны за пределы нагреваемого элемента, но и контролировать ее температуру. Перегрев зоны выводов (свыше 250°C) приводит к деградации изоляции проводов и герметика, увеличивая риск короткого замыкания. При необходимости следует предусмотреть дополнительное охлаждение этой области.
5. Профилактическое обслуживание: Регулярная проверка электрического сопротивления ТЭНа и сопротивления изоляции позволяет выявить потенциальные неисправности на ранней стадии. Изменение этих параметров может сигнализировать о деградации спирали или изолятора, позволяя запланировать замену до аварийного выхода из строя.

Интеграция в промышленные системы и автоматизация

Для C-уровня и технических руководителей, интеграция ТЭНП в общую систему управления производством представляет значительный интерес с точки зрения повышения эффективности, надежности и получения данных для анализа.

• Системы SCADA/DCS: Подключение терморегуляторов ТЭНов к системам диспетчерского управления и сбора данных (SCADA) или распределенным системам управления (DCS) позволяет централизованно мониторить и контролировать температурные режимы на всех участках производства. Это обеспечивает оперативное реагирование на отклонения и оптимизацию энергопотребления.
• IoT и предиктивная аналитика: Интеграция датчиков температуры и тока, подключенных к интернет вещей (IoT) платформам, позволяет собирать данные о работе каждого ТЭНа в реальном времени. Анализ этих данных с помощью машинного обучения может предсказывать потенциальные отказы, оптимизировать графики обслуживания и планировать закупки запасных частей, минимизируя незапланированные простои.
• Многозонный нагрев: В крупных пресс-формах или экструдерах, где используется несколько ТЭНов, может быть реализована система многозонного нагрева. Каждый ТЭН или группа ТЭНов контролируется отдельным терморегулятором, обеспечивая равномерное температурное поле и предотвращая деформации или неоднородность материала.
• Автоматизированная диагностика: Разработка и внедрение модулей автоматизированной диагностики, способных выявлять снижение сопротивления изоляции или изменения в потребляемой мощности, позволяет автоматически генерировать оповещения для обслуживающего персонала, предотвращая аварии и продлевая ресурс оборудования.

Расчет экономической эффективности и ROI

Принятие решений о выборе конкретных ТЭНов и инвестициях в их обслуживание должно основываться на четких экономических показателях. Для модели ТЭНП 25×400 мм, 800 Вт, 230 В, следующие метрики имеют ключевое значение:

1. Снижение издержек на обслуживание (Maintenance Cost Reduction):

Снижение Издержек = (Частота_Замены_Старого * Стоимость_Старого) - (Частота_Замены_Нового * Стоимость_Нового) + (Снижение_Трудозатрат_Обслуживания)

Благодаря умеренной плотности мощности (~2.5 Вт/см²) и высококачественным материалам, ресурс данной модели ТЭНа может быть на 30-50% выше, чем у аналогов с высокой плотностью мощности. Это напрямую сокращает частоту замен и трудозатраты на внеплановое обслуживание.

2. Оптимизация энергопотребления (Energy Efficiency):

Экономия_Энергии = (Мощность_Потребления_Старого - Мощность_Потребления_Нового) * Время_Работы * Тариф_Электроэнергии

Высокий КПД патронных ТЭНов (порядка 95%) и точное терморегулирование минимизируют потери тепла. Интеграция с ПИД-регуляторами позволяет снизить потребление энергии до 10-15% по сравнению с простыми системами включения/выключения, особенно при длительных циклах нагрева.

3. Расчет окупаемости инвестиций (ROI — Return on Investment):

ROI = (Прибыль_от_Инвестиций - Стоимость_Инвестиций) / Стоимость_Инвестиций * 100%

Прибыль может включать снижение операционных расходов (замена, энергия, простои) и повышение качества продукции. Например, увеличение срока службы ТЭНа с 6 месяцев до 1.5 лет при стоимости 8 000 — 10 000 ₽ за штуку (включая заказ) на одном производственном участке из 10 ТЭНов может принести экономию до 100 000 — 120 000 ₽ в год только на замене, не учитывая сокращение простоев, которые могут стоить от 1 000 до 10 000 ₽ в час на высокопроизводительном оборудовании.

Выбор поставщика и стандарты качества

Для обеспечения надежности и долговечности патронных ТЭНов, особенно в B2B-сегменте, критически важен стратегический подход к выбору поставщика. Рекомендации по выбору включают:

• Репутация и опыт производителя: Предпочтение следует отдавать компаниям с подтвержденным опытом и положительными отзывами, которые специализируются на производстве нагревательных элементов для промышленного применения (например, PromNagrev, Pro-Ten, MirNagreva).
• Соответствие стандартам: Уточняйте, соответствует ли продукция государственным стандартам (ГОСТ 13268-88, ГОСТ 12766.1-90) или международным сертификатам качества (ISO). Это гарантирует заявленные характеристики и безопасность.
• Кастомизация и гибкость производства: Возможность изготовления ТЭНов по индивидуальным спецификациям (мощность, длина холодной зоны, тип выводов, материал оболочки) критична для оптимизации под уникальные производственные процессы. Производители, предлагающие более 8000 конфигураций, демонстрируют высокую степень адаптивности.
• Сроки поставки и гарантийные обязательства: Для минимизации рисков простоя производства, важны короткие сроки изготовления (7-15 дней для заказных изделий) и наличие гарантии (минимум 1 год).
• Техническая поддержка и сервис: Доступ к квалифицированной технической поддержке, консультациям по выбору и эксплуатации, а также послепродажное обслуживание повышают общую ценность предложения.

Кейсы применения: От малого бизнеса до крупного производства

Кейс 1: Небольшая мастерская по производству пластмассовых изделий (SMB)

• Задача: Обеспечить стабильный нагрев пресс-формы для литья мелкосерийной продукции при ограниченном бюджете и ресурсах. Высокая стоимость простоя одной литьевой машины.
• Решение: Внедрение ТЭНП 25×400 мм, 800 Вт. Выбор пал на данную модель благодаря ее умеренной плотности мощности, которая гарантирует продленный срок службы, минимизируя частоту замены. Простота монтажа позволила собственными силами быстро интегрировать нагреватель.
• Результат: Сокращение незапланированных простоев на 40% за счет повышенной надежности ТЭНа. Экономия на закупках запасных частей и услугах сервисных центров. Стабильное качество литья обеспечило рост лояльности клиентов.

Кейс 2: Крупное автомобильное производство (Enterprise)

• Задача: Поддержание равномерной температуры на множестве экструзионных линий для производства уплотнителей и профилей, критически важное для качества конечного продукта и соответствия жестким стандартам автопрома.
• Решение: Масштабное внедрение ТЭНП 25×400 мм, 800 Вт, с централизованной системой мониторинга температуры и потребления энергии (IoT-интеграция). Выбор ТЭНов с оптимальной плотностью мощности позволил стандартизировать элементы по всему производству.
• Результат: Повышение общей производительности линий на 15% за счет сокращения брака и более стабильного температурного режима. Предиктивное обслуживание, основанное на данных IoT, позволило сократить время на плановые ремонты и полностью исключить аварийные остановки. Экономия на энергопотреблении до 10% благодаря точному контролю.

Кейс 3: Предприятие по производству специализированных химических продуктов (Regulated Industry)

• Задача: Нагрев реакционных сосудов с агрессивными химическими веществами, требующий экстремальной коррозионной стойкости нагревательных элементов и прецизионного контроля температуры.
• Решение: Заказ кастомизированных ТЭНП 25×400 мм, 800 Вт, с оболочкой из титана и внутренним наполнителем из борнитрида (BN) для обеспечения максимальной химической стойкости и эффективного отвода тепла в сложных условиях. Внедрена многозонная система ПИД-регулирования.
• Результат: Обеспечена безопасная и надежная эксплуатация в агрессивной среде, без риска загрязнения продукта или повреждения оборудования. Точность температуры в реакторе повысила выход целевого продукта на 7%, а также позволила соблюдать строгие регуляторные требования к процессу.

Чек-лист по внедрению и мониторингу патронных ТЭНов

Для ответственных за закупки, эксплуатацию и обслуживание оборудования, следующий чек-лист поможет обеспечить успешное внедрение и долгосрочную эффективность патронных ТЭНов:

1. Определение требований:
   • Точная оценка требуемой мощности и температуры для конкретного процесса.
   • Анализ рабочей среды (температура, влажность, химическая агрессивность).
   • Определение необходимого диаметра и длины ТЭНа.
2. Выбор и закупка:
   • Выбор поставщика с подтвержденной репутацией и сертификацией.
   • Запрос образцов или тестовых партий при больших объемах.
   • Уточнение гарантийных условий и сроков поставки.
3. Подготовка к монтажу:
   • Калибровка монтажных отверстий с соблюдением допусков (H7).
   • Обеспечение наличия необходимого инструмента и средств индивидуальной защиты.
   • Проверка соответствия электросети параметрам ТЭНа.
4. Монтаж и подключение:
   • Плотная посадка ТЭНа, контроль выноса холодной зоны.
   • Использование термостойких проводов и изоляционных материалов.
   • Установка и настройка терморегулятора (ПИД-контроллера).
5. Тестирование и ввод в эксплуатацию:
   • Измерение сопротивления изоляции и тока утечки.
   • Пробный запуск с мониторингом температуры.
   • Верификация достижения и стабильности заданной рабочей температуры.
6. Мониторинг и обслуживание:
   • Регулярный визуальный осмотр ТЭНов и выводов.
   • Периодическая проверка электрических параметров.
   • Анализ данных телеметрии (если интегрирована IoT-система).
   • Планирование замены на основе предиктивных моделей.
