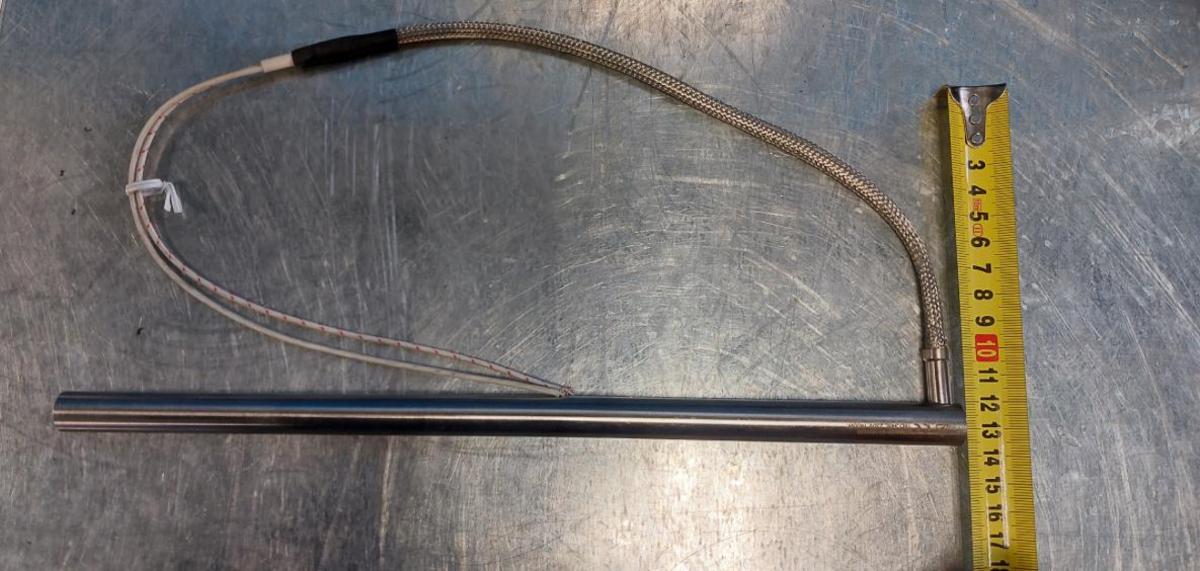

Патронный нагреватель 16D 345L 230V 1400W

Патронный нагреватель 16D 345L 230V 1400W: Оптимизация высокотемпературных процессов в промышленности

В условиях современного промышленного производства, где точность и надежность являются критически важными факторами для поддержания конкурентоспособности, выбор правильных комплектующих определяет эффективность всей технологической цепочки. Патронный нагреватель 16D 345L 230V 1400W представляет собой эталонный промышленный трубчатый нагревательный элемент (ТЭН патронного типа), разработанный для обеспечения высокотемпературного нагрева в условиях повышенных нагрузок. С диаметром 16 мм, длиной 345 мм, рабочим напряжением 230 В и мощностью 1400 Вт, он оптимально подходит для ключевого оборудования в пластикообрабатывающей отрасли, включая термопластавтоматы (ТПА), экструдеры и высокоточные пресс-формы. Эта модель, соответствующая типовой российской маркировке ЭНП(м) 16×345, где зашифрованы основные геометрические и электрические параметры, активно применяется в производстве пластмасс, литейных цехах и других секторах благодаря своей компактности, оперативности нагрева и подтвержденной надежности.

Ключевые понятия и терминология

• Патронный нагреватель (ТЭНП): Электрический нагревательный элемент цилиндрической формы, предназначенный для установки в глухие отверстия (гнезда) для прямого нагрева металлических деталей или пресс-форм.
• Удельная мощность (Вт/см²): Количество тепловой энергии, выделяемой нагревателем с единицы площади его рабочей поверхности. Критически важный параметр для оценки долговечности и эффективности теплопередачи.
• Нихромовая спираль: Основной нагревательный элемент внутри ТЭНа, выполненный из сплава никеля и хрома (часто NiCr 80/20), обладающего высоким электрическим сопротивлением и устойчивостью к высоким температурам.
• Магнезитовая изоляция: Мелкодисперсный оксид магния (MgO), используемый в качестве электрического изолятора и теплопроводящего заполнителя внутри ТЭНа, обеспечивающий равномерную передачу тепла и защиту от короткого замыкания.
• Термопластавтомат (ТПА): Машина для производства изделий из пластмасс методом литья под давлением. Патронные нагреватели критичны для поддержания температуры расплава полимера.
• Экструдер: Машина для непрерывного формирования изделий из полимерных материалов путем продавливания расплава через формующее отверстие (фильеру). Нагреватели обеспечивают плавление и поддержание вязкости полимера.
• Рабочая среда: Материал или субстанция, которая подвергается нагреву или окружает нагревательный элемент. Для патронных ТЭНов это чаще всего металлические блоки (пресс-формы, части экструдеров).

Технические характеристики и расшифровка маркировки

Высокая точность изготовления и стандартизация размеров являются залогом взаимозаменяемости и стабильности работы патронных нагревателей. Основные параметры модели 16D 345L 230V 1400W детально представлены ниже, с акцентом на их практическое значение для промышленного применения.

Типовая маркировка ЭНП(м) 16*345;1.1*230;1 детализируется следующим образом:

• ЭНП — Электрический Нагреватель Патронный.
• (м) — Указывает на модификацию (например, с дополнительными опциями или исполнением).
• 16 — Номинальный диаметр трубки в миллиметрах (16 мм).
• 345 — Номинальная длина нагревателя в миллиметрах (345 мм).
• 1.1 — Удельная поверхностная мощность в Ваттах на квадратный сантиметр (Вт/см²).
• 230 — Рабочее напряжение в Вольтах (В).
• 1 — Тип подключения (например, гибкие выводы).

Эти нагреватели широко производятся российскими предприятиями, такими как Полимернагрев и ПромНагрев, что обеспечивает их доступность со склада в Московской области и быструю логистику по всей территории РФ, включая Санкт-Петербург и Екатеринбург.

Конструктивные особенности и принцип действия для обеспечения надежности

Патронный нагреватель представляет собой технологически выверенную конструкцию, разработанную для максимально эффективной и безопасной передачи тепла. В его основе лежит трубчатый элемент, внутри которого располагается нихромовая спираль. Эта спираль заключена в металлическую оболочку, чаще всего из нержавеющей стали или меди, которая обеспечивает защиту от механических повреждений и коррозии. Пространство между спиралью и оболочкой плотно заполнено магнезитовой изоляцией (оксид магния), задача которой — обеспечить высокую электрическую изоляцию и равномерный теплоотвод от спирали к внешней стенке элемента, предотвращая локальные перегревы и короткие замыкания.

Принцип работы основан на эффекте Джоуля-Ленца: при прохождении электрического тока через нихромовую спираль, обладающую высоким сопротивлением, она нагревается. Нихром (сплав NiCr 80/20) выбран благодаря уникальному сочетанию свойств: высокое сопротивление (около 1.08 Ом·мм²/м), высокая температура плавления (порядка 1400°C), а также низкий температурный коэффициент сопротивления, что обеспечивает стабильность параметров нагрева при изменениях температуры. Выделяемое тепло эффективно передается через уплотненную магнезитовую изоляцию к металлической оболочке, а затем к нагреваемому объекту (например, пресс-форме).

• Преимущества конструкции для бизнеса:
  • Компактность: Масса элемента обычно не превышает 1 кг, что позволяет интегрировать его в оборудование с ограниченным пространством, не влияя на общую компоновку машины.
  • Быстрый прогрев: Низкая теплоемкость и эффективная теплопередача обеспечивают оперативность выхода на рабочие температуры, сокращая время цикла и увеличивая производительность оборудования.
  • Виброустойчивость: Предел прочности нихромового сплава до 830 МПа гарантирует надежную работу нагревателя в условиях высоких вибраций, характерных для экструдеров и ТПА, минимизируя риск механических повреждений и преждевременного отказа.
  • Долговечность: Использование нихрома 80/20 обеспечивает срок службы более 10 000 часов при температурах до 800°C при соблюдении условий эксплуатации, что снижает частоту замен и общие эксплуатационные расходы.
• Варианты и кастомизация: Для повышения контроля над процессом доступны модификации с интегрированными термопарами (типов J или K), позволяющими с высокой точностью отслеживать температуру нагреваемого объекта и обеспечивать прецизионное PID-регулирование (пропорционально-интегрально-дифференциальное). Также возможны варианты с фланцевым или резьбовым креплением для специфических условий монтажа.
• Сравнение с аналогами: В отличие от спиральных нагревателей, которые могут достигать более высоких удельных мощностей (до 15 Вт/см²) и температур (до 750°C), патронные нагреватели часто имеют большую общую площадь теплоотдачи при меньшей удельной мощности, что снижает вероятность локального перегрева объекта и способствует более равномерному распределению температуры, критически важному для качества конечной продукции.

Ключевые сферы применения и экономический эффект

Применение патронного нагревателя 16D 345L 230V 1400W сосредоточено в отраслях, требующих точного и стабильного температурного режима, где его компактность и надежность обеспечивают значительный экономический эффект.

Основное использование — в пластикообрабатывающей промышленности:

• Термопластавтоматы и экструдеры: Нагреватели устанавливаются для поддержания заданной температуры шнека, головки экструдера и каландра, обеспечивая плавление и гомогенизацию полимерного материала (например, ПВХ, ПЭ, ABS) в диапазоне 200-450°C. Точный температурный контроль предотвращает деградацию полимера, улучшает текучесть расплава и гарантирует стабильное качество готовых изделий, что напрямую сокращает процент брака и увеличивает выход годной продукции.
• Пресс-формы и грануляторы: Для литья пластмасс, где нагреватель вставляется в специально подготовленные гнезда (диаметром 16.1-16.2 мм), обеспечивая равномерный нагрев формы. Это критично для предотвращения внутренних напряжений в изделиях, улучшения их геометрической точности и сокращения времени цикла формования.
• Сухой нагрев в специализированном оборудовании: Например, в оборудовании LEONIDAS (код 415689-GEV) и аналогичных системах, где требуется точечный или зональный нагрев без прямого контакта с жидкостями.

Другие стратегически важные сферы применения:

• Промышленные печи и сушилки: Используются для создания локальных зон нагрева до 500°C, где требуется эффективная теплопередача в ограниченном пространстве.
• Литье металлов и экструзия легких сплавов: Диаметр 16 мм идеально подходит для гнезд в диапазоне 40-300 мм, что позволяет применять их для поддержания температуры расплава или подогрева форм в процессе литья, снижая термические удары и улучшая структуру конечного продукта.
• Не рекомендуется для агрессивных сред: Важно отметить, что стандартные патронные нагреватели с корпусом из нержавеющей стали не предназначены для прямого контакта с высокоагрессивными средами (например, концентрированные кислоты). В таких случаях предпочтение отдается специализированным версиям, например, с титановым корпусом, что является отдельным решением для специфических производственных задач.

Экономический эффект от применения:

• Снижение эксплуатационных затрат: Долговечность нихромовой спирали (более 10 000 часов) и высокая эффективность теплопередачи минимизируют расходы на электроэнергию и частоту замены элементов, что прямо влияет на себестоимость продукции.
• Увеличение производительности: Быстрый и равномерный нагрев сокращает время выхода оборудования на рабочий режим и длительность производственного цикла, повышая общую пропускную способность линии.
• Минимизация брака: Точный контроль температуры обеспечивает стабильность технологического процесса, что критично для качества изделий, особенно в пластикообработке и литье, где температурные отклонения приводят к дефектам.
• Сокращение простоев: Надежная конструкция и стандартизация облегчают обслуживание и быструю замену, уменьшая время вынужденных остановок оборудования.

Сравнение с альтернативами и критерии выбора

Выбор оптимального патронного нагревателя — это стратегическое решение, которое напрямую влияет на операционную эффективность, надежность оборудования и общие затраты. Модель 16D 345L 230V 1400W, обладая стандартными параметрами, часто выступает в качестве референсной точки. Для принятия обоснованного решения необходимо рассмотреть её в контексте доступных альтернатив, оценивая не только начальную стоимость, но и совокупную стоимость владения (TCO).

Ключевые критерии выбора для принятия бизнес-решений:

1. Совокупная Стоимость Владения (TCO): Помимо начальной цены, TCO включает затраты на электроэнергию, обслуживание, замену, а также потенциальные потери от простоев и брака. Нагреватели с оптимальной удельной мощностью (как у 16D 345L 230V 1400W) обеспечивают более низкий TCO за счет долговечности.
2. Надежность и долговечность: Использование нихрома 80/20 обеспечивает срок службы в 5 000–15 000 часов при соблюдении условий эксплуатации. Это минимизирует риски внезапных отказов и незапланированных простоев. Долговечность напрямую влияет на график технического обслуживания и планирование бюджета.
3. Энергоэффективность: Модель 16D 345L 230V 1400W с оптимальной удельной мощностью и эффективной магнезитовой изоляцией обеспечивает быстрый и равномерный нагрев, что снижает потребление электроэнергии на производственный цикл. Экономия на электроэнергии может достигать 5-10% по сравнению с менее эффективными аналогами.
4. Совместимость и простота замены: Стандартные размеры и напряжение 230 В упрощают интеграцию в существующее оборудование и обеспечивают оперативную замену без необходимости доработки узлов. Это сокращает MTTR (Mean Time To Repair — среднее время до восстановления) и потери от простоя.
5. Возможность точного температурного контроля: Для критически важных процессов важна возможность интеграции термопар (например, типа J/K) для точного мониторинга и регулирования температуры, что повышает качество продукции и снижает брак.
6. Условия эксплуатации: Необходимо учитывать агрессивность рабочей среды, наличие вибраций и требования к максимальной температуре. Для влажных сред патронные нагреватели сухого типа не подходят; для высокотемпературных режимов (свыше 500°C) могут потребоваться спиральные аналоги.

Примерный расчет окупаемости инвестиций (ROI) при замене неэффективных нагревателей на модель 16D 345L 230V 1400W: если стоимость нагревателя 2500 руб., а экономия на энергии и сокращении брака составляет 500 руб./месяц, то полный возврат инвестиций произойдет примерно через 5 месяцев. Учитывая продленный срок службы и минимизацию простоев, долгосрочный ROI значительно выше.

После детального анализа технических характеристик, конструктивных особенностей и экономических преимуществ патронного нагревателя 16D 345L 230V 1400W, а также его позиционирования среди альтернатив, становится очевидной его ценность для производственных предприятий. Однако, максимальная отдача от любого компонента достигается не только на этапе выбора, но и в процессе грамотного внедрения, оптимизации эксплуатации и стратегического управления его жизненным циклом. Далее мы углубимся в практические аспекты установки, методы повышения надежности и продвинутые стратегии, которые позволят трансформировать этот компонент в инструмент для повышения общей производственной эффективности.

Продвинутая практика и внедрение патронных нагревателей в производственные системы

Эффективность эксплуатации патронных нагревателей, таких как 16D 345L 230V 1400W, выходит за рамки их технических характеристик и напрямую зависит от качества внедрения и соблюдения операционных стандартов. Для производственных предприятий это означает не просто покупку компонента, а разработку комплексной стратегии по его интеграции и обслуживанию, направленной на минимизацию рисков, снижение TCO и обеспечение непрерывности производственных процессов.

Оптимизация установки и продление срока службы: Инженерный подход

Правильная установка патронного нагревателя является критически важным фактором, влияющим на его срок службы, эффективность теплопередачи и безопасность эксплуатации. Ошибки на этом этапе могут привести к локальным перегревам, снижению КПД и преждевременному выходу элемента из строя.

1. Подготовка монтажного гнезда:
   • Точность диаметра: Диаметр гнезда должен быть на 0.1-0.2 мм больше диаметра нагревателя (для 16 мм ТЭНа это 16.1-16.2 мм). Слишком большой зазор значительно ухудшает теплопередачу из-за воздушной прослойки, приводя к перегреву спирали и сокращению срока службы. Слишком маленький зазор может затруднить установку и демонтаж.
   • Чистота и геометрия: Гнездо должно быть абсолютно чистым от окалины, смазки, стружки и других загрязнений. Важна также ровность и отсутствие внутренних дефектов, которые могут создавать точки плохого контакта. Глубина гнезда должна соответствовать длине нагревателя, чтобы обеспечить полный контакт нагреваемой зоны.
2. Применение теплопроводящей пасты:
   • Значение: Использование алюминиевой теплопроводящей пасты (с коэффициентом теплопроводности не менее 1.0 Вт/(м·К)) при установке нагревателя в гнездо критически важно. Паста заполняет микроскопические воздушные зазоры между корпусом нагревателя и стенками гнезда, улучшая тепловой контакт.
   • Эффект: Это позволяет увеличить эффективность теплоотдачи на 20-30%, снизить рабочую температуру нихромовой спирали, предотвратить локальные перегревы и значительно продлить срок службы нагревателя. Рекомендуемый слой пасты — тонкий, равномерный.
3. Надежное крепление:
   • Механическая фиксация: При наличии фланцевого или резьбового крепления, оно должно быть затянуто с рекомендованным моментом (обычно 4 Н·м) для обеспечения стабильного положения нагревателя и предотвращения его смещения под воздействием вибраций или термических расширений.
   • Защита от вибраций: Для экструдеров и других машин с высокой вибрационной нагрузкой, необходимо предусмотреть дополнительные меры фиксации и амортизации выводов нагревателя.
4. Электрическое подключение:
   • Сечение проводов: Используйте термостойкие провода достаточного сечения (например, 1.5 мм² для 1400 Вт при 230 В), чтобы избежать перегрева кабеля и потерь энергии.
   • Защита цепи: Обязательно используйте автоматические выключатели (6-10 А для данной мощности) и устройства защитного отключения (УЗО) для предотвращения перегрузок и коротких замыканий.
   • Качество контактов: Все электрические соединения должны быть надежными, чистыми и затянутыми, чтобы исключить искрение и падение напряжения.
5. Первоначальное тестирование и настройка:
   • Контроль равномерности нагрева: После установки проведите тестовый запуск, нагрев объект до 200°C. С помощью термометра или тепловизора убедитесь в равномерности нагрева. Допустимая разница температур по поверхности не должна превышать 20°C. Большие отклонения указывают на проблемы с тепловым контактом или дефекты нагревателя.
   • Настройка PID-контроллера: Для систем с термопарами и PID-регулированием проведите автонастройку или ручную калибровку контроллера для достижения оптимальных параметров регулирования (минимизация перерегулирования и колебаний).
6. Меры безопасности в эксплуатации:
   • Избегайте сухого хода: Не включайте нагреватель без обеспечения теплоотвода (например, вне гнезда) дольше 5 минут, так как это может привести к его перегреву и выходу из строя.
   • Контроль окружающей среды: Температура окружающей среды в месте подключения выводов не должна превышать 60°C, чтобы избежать деградации изоляции проводов.
   • Периодический осмотр: Регулярно осматривайте нагреватели на предмет механических повреждений, деградации изоляции, ослабления контактов.

Управление рисками и обеспечение непрерывности производства

Проактивное управление рисками, связанными с работой нагревательных элементов, является ключевым аспектом обеспечения непрерывности производственных процессов и минимизации финансовых потерь.

Управление запасными частями: Для критически важных узлов, таких как экструдеры или термопластавтоматы, целесообразно поддерживать минимальный складской запас патронных нагревателей.

Формула для расчета оптимального запаса:

Запас = (Средний расход за период) + (Страховой запас)

Где Средний расход за период определяется исходя из статистики отказов, а Страховой запас учитывает время доставки от поставщика и риски задержек. Это снижает потенциальные потери от простоев, которые могут составлять от нескольких тысяч до десятков тысяч рублей в час, в зависимости от масштаба производства.

Кейсы применения: От малого бизнеса до крупного производства

Примеры реального использования патронных нагревателей демонстрируют их универсальность и способность обеспечивать значительные улучшения в производственных процессах.

1. Кейс 1: Модернизация мелкосерийного производства композитов (SMB)

   Проблема: Небольшая компания, специализирующаяся на производстве армированных композитных деталей для авиамоделирования, сталкивалась с неравномерным отверждением смол в пресс-формах. Это приводило к высокому проценту брака (до 20%) и непредсказуемому времени производственного цикла.

   Решение: Внедрение патронных нагревателей 16D 345L 230V 1400W в ключевые зоны существующих алюминиевых пресс-форм. Каждый нагреватель был подключен через индивидуальный PID-контроллер с термопарой типа J для точного поддержания температуры с допуском ±0.5°C.

   Результат:

   • Сокращение процента брака на 18% (с 20% до 2%) за счет равномерного и контролируемого нагрева.
   • Стабилизация времени отверждения, что позволило сократить производственный цикл на 15%.
   • Экономия на электроэнергии за счет оптимизации теплового режима и снижения перерасхода на 7%.
   • Общая окупаемость инвестиций в течение 7 месяцев за счет снижения брака и увеличения производительности.
2. Кейс 2: Оптимизация экструзионной линии для производства труб ПВХ (Enterprise)

   Проблема: Крупное предприятие по производству полимерных труб испытывало сложности с поддержанием стабильного качества продукции на длинной экструзионной линии из-за температурных колебаний по длине шнека. Это приводило к изменению толщины стенок и физико-механических свойств труб.

   Решение: Замена устаревших нагревательных элементов на 50 патронных нагревателей 16D 345L 230V 1400W, равномерно распределенных по всей длине шнека экструдера. Каждый нагреватель оснащен встроенной термопарой типа K, интегрированной в централизованную SCADA-систему (Supervisory Control and Data Acquisition) для мониторинга и управления.

   Результат:

   • Поддержание температурного градиента с точностью до ±1°C по всей длине шнека.
   • Снижение вариативности толщины стенок трубы на 12%, улучшение прочностных характеристик продукции.
   • Увеличение общей пропускной способности линии на 7% за счет более стабильного процесса экструзии.
   • Увеличение межремонтного пробега оборудования на 20% благодаря снижению термических нагрузок на шнек.

Экономическая оценка эффективности и Возврат Инвестиций (ROI)

Инвестиции в высококачественные патронные нагреватели оправдываются не только техническими преимуществами, но и измеримым экономическим эффектом. Для принятия обоснованных решений важно оценить совокупную стоимость владения (TCO) и возврат инвестиций (ROI).

Расчет TCO (Total Cost of Ownership):

TCO = Начальные затраты + Эксплуатационные затраты + Затраты на простои - Остаточная стоимость

• Начальные затраты: Цена самого нагревателя (например, 2500 руб.) плюс стоимость его установки (например, 500 руб. за элемент, включая термопасту и трудозатраты).
• Эксплуатационные затраты:
  • Энергопотребление: 1400 Вт = 1.4 кВт. При цене электроэнергии 5 руб./кВт·ч и сроке службы 10 000 часов: 1.4 кВт * 10 000 ч * 5 руб/кВт·ч = 70 000 руб.
  • Обслуживание: Плановые проверки, замена термопасты (оценочно 500 руб. за 5000 ч работы).
• Затраты на простои: Наиболее значительная часть TCO. Если выход из строя одного нагревателя приводит к остановке производственной линии на 4 часа, а стоимость часа простоя составляет 5000 руб., то один отказ обходится в 20 000 руб. Надежный нагреватель значительно снижает эти риски.

Таким образом, при инвестиции в 3000 руб. (2500+500) на один нагреватель, его эксплуатация в течение 10 000 часов (около 1.5-2 лет непрерывной работы) обойдется в 73 000 руб. (70000+2500+500). Если использование качественного нагревателя предотвращает хотя бы один серьезный простой в год (20 000 руб.), то его экономическая эффективность становится очевидной.

Расчет ROI (Return on Investment):

ROI = ((Прибыль от инвестиции - Стоимость инвестиции) / Стоимость инвестиции) * 100%

Рассмотрим пример с десятью нагревателями 16D 345L 230V 1400W, которые заменяют устаревшие, менее надежные элементы.

• Стоимость инвестиции: 10 нагревателей * (2500 руб. + 500 руб. установка) = 30 000 руб.
• Прибыль от инвестиции (ежегодная):
  • Снижение энергопотребления (например, 5% экономии от 7000 руб./год на нагреватель): 10 * 3500 руб. = 35 000 руб./год.
  • Сокращение брака (например, экономия 10 000 руб./год за счет улучшения качества): 10 000 руб./год.
  • Предотвращение простоев (например, предотвращение 2-х крупных простоев в год по 20 000 руб.): 40 000 руб./год.
  • Итого ежегодная прибыль = 35 000 + 10 000 + 40 000 = 85 000 руб.
• Расчет ROI:
  • За 1 год: ((85 000 — 30 000) / 30 000) * 100% = 183%
  • Это демонстрирует, что инвестиции в качественные нагреватели обеспечивают быстрый и значительный возврат, существенно повышая прибыльность производства в долгосрочной перспективе.
