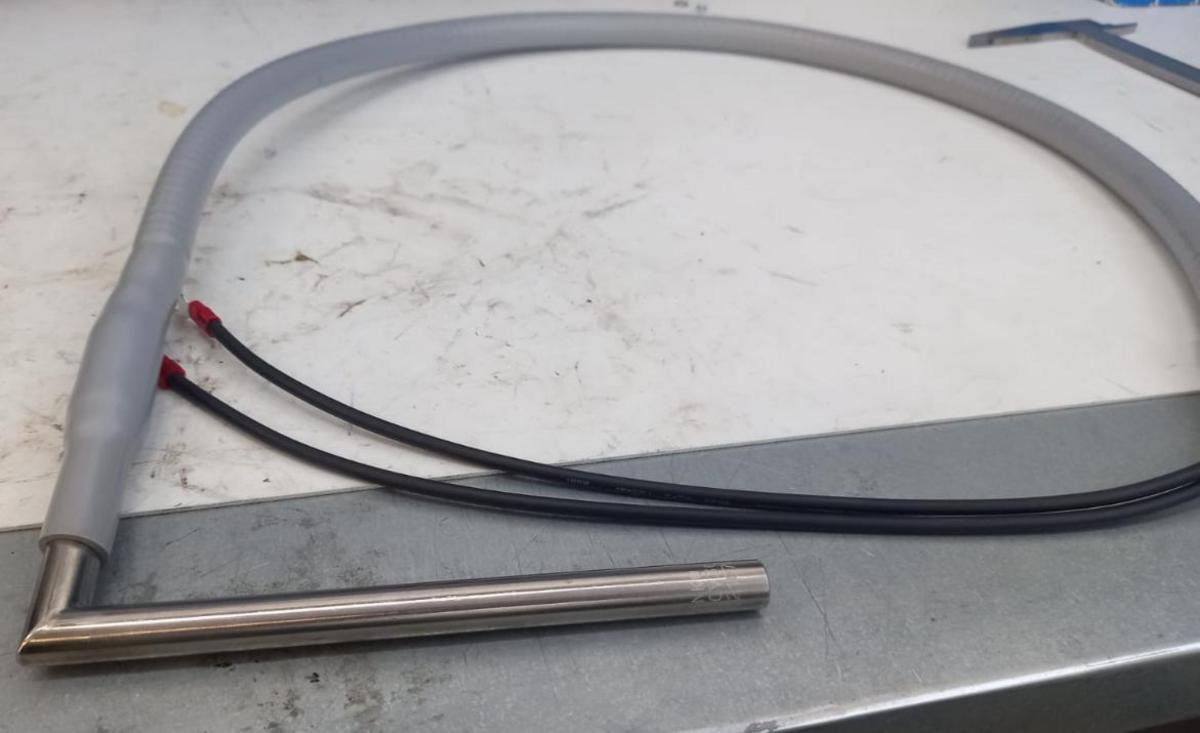

Патронный нагреватель. Напряжение: 200В Мощность: 300Вт Вывод герметичный в металлорукаве с покрытием ~1 м

Патронный нагреватель. Напряжение: 200В
Мощность: 300Вт
Вывод герметичный в металлорукаве с покрытием ~1 м Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Основные технические и конструктивные особенности

Патронный нагреватель (ТЭНП, иногда — пальчиковый нагреватель) представляет собой трубчатый электронагреватель цилиндрической формы, предназначенный для монтажа в отверстия оборудования, таких как пресс-формы, плиты, баки и экструдеры. Главная функция устройства — преобразование электрической энергии в тепло с передачей этого тепла через корпус нагревателя к нагреваемому объекту или среде.

Конструкция и материалы

• Корпус: Изготавливается из нержавеющей или углеродистой стали с антикоррозийным покрытием. Нержавейка предпочтительна для агрессивных сред и пищевых применений.
• Нагревательный элемент: Спираль из нихромовой проволоки (например, марка Х20Н80), обладающая высоким сопротивлением и длительным сроком службы.
• Изоляция: Заполнение пространства между спиралью и корпусом оксидом магния (MgO), который обладает высокой диэлектрической прочностью и теплопроводностью.
• Герметичность: Один конец устройства запаян, что способствует защите внутренних элементов от воздействия внешней среды.
• Выводы: Гибкие термостойкие кабели, припаянные к концам спирали и выходящие из корпуса с одного конца. Для защиты возможна дополнительная оболочка из металлорукава, кремнеземной или силиконовой трубки.

Принцип работы

Работа патронного нагревателя основывается на принципе кондуктивной теплопередачи. При прохождении электрического тока через нихромовую спираль она нагревается и передает тепло через изолятор (MgO) к металлической оболочке, а затем — к наружной поверхности и нагреваемому объекту. Преимущества данного устройства заключаются в высокой плотности тепловой мощности и компактных размерах.

Вариации и маркировка

Патронные нагреватели классифицируются по различным критериям:

• Диаметр корпуса: Стандартные размеры — 6, 8, 10, 12,5, 16, 18 мм и др.
• Длина нагревательной части: Обычно от 25 до 2000 мм.
• Мощность: От десятков ватт до нескольких киловатт (в нашем случае — 300 Вт).
• Напряжение: 12–400 В переменного или постоянного тока (в данном случае — 200 В).
• Особенности конструкции: Герметичный вывод, возможности нестандартного исполнения под запрос клиента.

Технические параметры вашего устройства

Особенности устройства с герметичным выводом и металлорукавом

• Герметичный вывод: Защищает электрические соединения от влаги, пыли и агрессивных жидкостей, что важно для эксплуатации в сложных условиях, таких как пищевая или химическая промышленность.
• Металлорукав: Дополнительно защищает кабельный вывод от механических повреждений, повышает устойчивость к вибрациям и температурным перепадам. Длина металлорукава около 1 метра позволяет гибко подключить нагреватель даже в ограниченных пространствах.
• Гибкие термостойкие выводы: Обеспечивают возможность использования нагревателя в подвижных и вибрирующих узлах, минимизируя риск повреждения соединений.

Области применения

Патронные нагреватели с герметичным выводом и металлорукавом находят применение в различных сферах, где требуется надежный локальный нагрев:

• Промышленность: Нагрев пресс-форм, экструдеров, металлических плит и термопластавтоматов.
• Пищевая промышленность: Обеспечение нагрева пищевых продуктов и стерилизация оборудования.
• Лабораторное оборудование: Точный контроль температуры в компактных установках.
• Специальные применения: Вибронагруженные и подвижные узлы, оборудования, работающие в агрессивных условиях.

Преимущества и ограничения

Преимущества:

• Высокая плотность мощности при небольших размерах.
• Быстрый нагрев и точный контроль температуры.
• Долговечность и надежность при правильной эксплуатации.
• Устойчивость к воздействию влаги и агрессивных веществ благодаря герметичному выводу.
• Резистентность к механическим повреждениям благодаря металлорукаву.
• Возможность изготовления под индивидуальные задачи клиента.

Ограничения:

• Необходимость точной подгонки под отверстие.
• Ограниченный диапазон рабочих температур.
• Аккуратность обращения при установке и замене.
• При неисправности устройство чаще всего заменяется целиком.

Как правильно выбрать патронный нагреватель

Критерии выбора:

• Напряжение и мощность: Должны соответствовать параметрам сети и требованиям к тепловой нагрузке.
• Размеры (диаметр, длина): Должны точно соответствовать отверстиям для установки.
• Материал корпуса: Выбор зависит от условий эксплуатации.
• Тип вывода и защита: Герметичный вывод с металлорукавом рекомендуется для сложных условий.
• Дополнительные опции: Например, термопара для контроля температуры.
• Производитель и гарантия: Рекомендуется выбирать надежные бренды с сертификатами качества.

Распространенные ошибки:

• Ошибки при подборе диаметра и длины.
• Игнорирование необходимости герметичного вывода.
• Использование неподходящего материала для корпуса.
• Недостаточная защита выводов в условиях вибрации.

Инструкция по установке и подключению

Необходимые инструменты и материалы:

• Патронный нагреватель с герметичным выводом и металлорукавом.
• Отвертка, ключи (если присутствует резьба/фланец).
• Электрический кабель подходящего сечения.
• Клеммы, изолента, термоусадка.
• Мультиметр для проверки сопротивления.
• Защитные перчатки и очки.

Пошаговая инструкция

1. Подготовка отверстия: Убедитесь, что отверстие в оборудовании чистое и подходит для установки нагревателя.
2. Установка нагревателя: Вставьте нагреватель в отверстие, следя за плотностью установки.
3. Подключение проводов: Подсоедините гибкие термостойкие проводники к источнику питания.
4. Проверка подключения: Используйте мультиметр для проверки правильности соединений.
5. Тестирование: Запустите нагреватель и убедитесь в его работоспособности.

Продолжение инструкции и информация о демонтаже будут представлены в следующей части статьи.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Демонтаж и обслуживание патронных нагревателей

После успешной установки патронного нагревателя важно знать, как правильно его обслуживать и при необходимости демонтировать. Это позволит поддерживать его работоспособность и продлить срок службы оборудования.

Демонтаж нагревателя

Процесс демонтажа патронного нагревателя включает несколько этапов:

1. Отключение питания: Перед началом работ убедитесь, что устройство отключено от электросети, чтобы избежать поражения электрическим током.
2. Проверка температуры: Убедитесь, что нагреватель остыл до безопасной температуры, чтобы избежать ожогов.
3. Отсоединение проводов: Аккуратно отсоедините кабели питания, отмечая, к каким контактам они были подсоединены. Это упростит повторное подключение нового нагревателя.
4. Извлечение нагревателя: Плавно вытащите нагреватель из отверстия, избегая применения излишних усилий или рывков, чтобы не повредить корпус оборудования.

Техническое обслуживание

Для обеспечения надежной работы и предотвращения поломок важно проводить регулярное техническое обслуживание:

• Проверка соединений: Регулярно осматривайте электрические соединения на наличие коррозии и повреждений. Все соединения должны быть надежно закреплены.
• Очистка: Удаляйте пыль и грязь с поверхности нагревателя, чтобы обеспечить эффективное теплоотведение и предотвратить перегрев.
• Контроль температуры: Используйте термометры и другие средства контроля температуры для мониторинга эффективности нагрева и предупреждения перегрева.

Когда следует заменять нагреватель?

Существуют случаи, когда необходимо заменить патронный нагреватель:

• Постоянное снижение производительности: Если нагреватель не достигает заданной температуры или нагрев происходит медленно.
• Визуальные повреждения: Наличие трещин, деформаций или коррозии на корпусе нагревателя.
• Ожоги на кабелях: Признаки перегрева или повреждений на гибких термостойких проводах.

Выбор нового нагревателя

При замене патронного нагревателя важно соответствовать предыдущим параметрам, чтобы избежать проблем. Рекомендуется учитывать следующие характеристики:

Заключительные рекомендации

Соблюдение предложенных рекомендаций по установке, обслуживанию и замене патронных нагревателей позволит значительно увеличить эксплуатационный срок и эффективность работы оборудования. Убедитесь, что вся работа выполняется квалифицированными специалистами с соблюдением необходимых норм безопасности.

Для более детального изучения возможностей патронных нагревателей и их применения в различных отраслях, рекомендуется ознакомиться с дополнительными техническими материалами и руководствами по эксплуатации.
