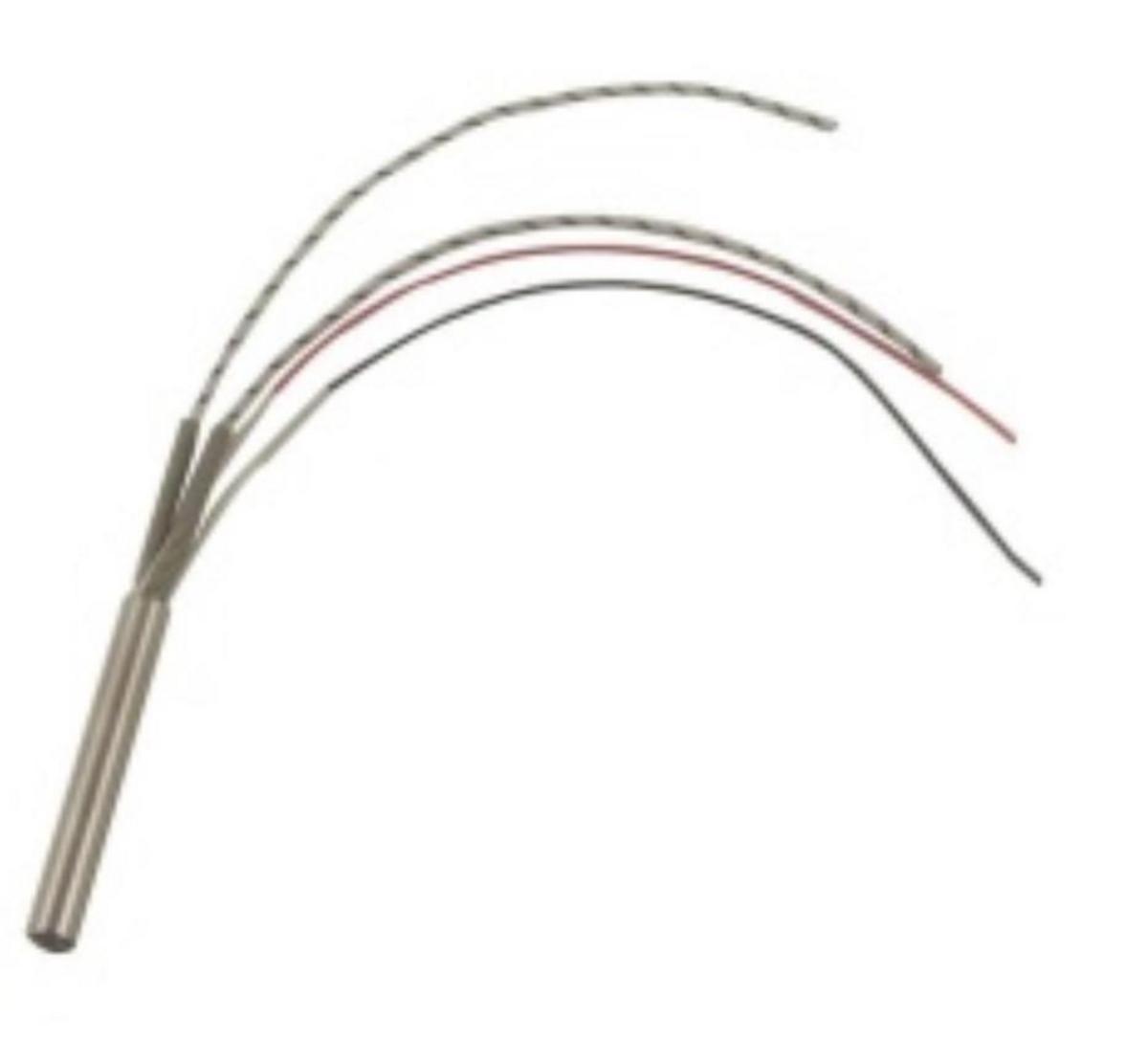

Патронный нагреватель. Длина: 130 mm Диаметр: 18 mm Мощность: 580 w Напряжение: 220 v

Патронный нагреватель: параметры, конструкция и стратегическое применение в промышленности

Патронный нагреватель с параметрами длина 130 мм, диаметр 18 мм, мощность 580 Вт, напряжение 220 В представляет собой специализированный трубчатый электронагреватель патронного типа (ТЭНП). Это высокоэффективное решение для локального и интенсивного нагрева, востребованное в критически важных промышленных процессах, где требуется точное поддержание температуры и быстрая передача тепла. Данный тип нагревателей находит применение в обработке форм, пресс-форм, в системах литья, а также для разогрева жидкостей, газов и твердых материалов.

Конструктивные особенности и материаловедение

Конструкция патронного нагревателя оптимизирована для работы в условиях высоких нагрузок и агрессивных сред, что является ключевым фактором для обеспечения долговечности и стабильности производственных циклов.

• Материал оболочки: Основой является металлическая оболочка, как правило, выполненная из нержавеющей стали марок 304 или 316. Выбор марки стали определяется условиями эксплуатации:
  • Нержавеющая сталь 304 обеспечивает хорошую коррозионную стойкость в большинстве промышленных сред, достаточную механическую прочность и экономичность, что делает её стандартом для множества приложений.
  • Нержавеющая сталь 316 превосходит 304-ю по стойкости к более агрессивным химическим средам, включая хлориды, и выдерживает более высокие температуры. Она предпочтительна для фармацевтической, пищевой и химической промышленности.
• Нагревательный элемент: Внутри оболочки размещена спираль из нихромовой проволоки. Нихром — это сплав никеля и хрома, который отличается высоким удельным электрическим сопротивлением, что позволяет эффективно преобразовывать электрическую энергию в тепло. Его жаропрочность и устойчивость к окислению при высоких температурах гарантируют длительный срок службы нагревателя.
• Изоляция и теплопередача: Пространство между спиралью и внешней оболочкой плотно заполнено прессованным оксидом магния (MgO). Оксид магния (MgO) играет двойную роль: он служит отличным электрическим изолятором, предотвращая короткие замыкания, и в то же время обладает высокой теплопроводностью, обеспечивая эффективный отвод тепла от нагревательной спирали к внешней оболочке и далее к нагреваемому объекту. Это критически важно для равномерного распределения температуры и предотвращения перегрева спирали.
• Контактные выводы: Чаще всего выводы располагаются с одной стороны и представляют собой гибкие провода с термостойкой изоляцией. Такое решение упрощает монтаж в ограниченном пространстве и снижает риск повреждения при подключении.
• Встроенная термопара: Для точного контроля температуры некоторые модели ТЭНП могут быть оснащены встроенной термопарой (например, типов K или J). Термопара — это датчик, измеряющий температуру за счёт электродвижущей силы, возникающей на стыке двух разнородных проводников. Интеграция термопары позволяет осуществлять прецизионное управление температурным режимом, что критично для поддержания качества продукции и оптимизации технологических процессов.

Технические параметры и эксплуатационные возможности

Представленные параметры — диаметр 18 мм, длина 130 мм, мощность 580 Вт и напряжение 220 В — не случайны и обусловливают конкретные области применения ТЭНП.

• Диаметр 18 мм: Этот размер является одним из стандартных и оптимален для баланса между компактностью и эффективностью теплопередачи. Он позволяет размещать нагреватели в относительно небольших отверстиях форм или блоков, обеспечивая при этом достаточную площадь поверхности для равномерного нагрева.
• Длина 130 мм: Типичная длина для нагревателей данного диаметра. Она позволяет эффективно прогревать как поверхностные слои, так и относительно небольшие объёмы материалов или участки изделий, где требуется концентрированный нагрев.
• Мощность 580 Вт при напряжении 220 В: Эти характеристики формируют удельную мощность до 15 Вт/см² (зависит от точных условий контакта и среды). Удельная мощность (Вт/см²) — это тепловая мощность, генерируемая на единицу площади поверхности нагревателя. Высокая удельная мощность обеспечивает быстрый выход на заданный температурный режим, что сокращает время цикла и повышает производительность.
• Максимальная рабочая температура: Нагреватели такого типа способны работать при температурах до 500–700 °C. Это делает их применимыми для процессов, требующих высокой термостойкости, таких как литье металлов с низкой температурой плавления, термоформовка полимеров и обработка композитных материалов. Высокий температурный диапазон обеспечивает долговечность и производительность даже в экстремальных условиях.

Принцип работы и защитные функции

Принцип действия ТЭНП основан на прямом преобразовании электрической энергии в тепловую.

• Энергопреобразование: При прохождении электрического тока через нихромовую спираль, обладающую высоким сопротивлением, происходит выделение тепла по закону Джоуля-Ленца.
• Теплопередача: Выделенное тепло равномерно передается через слой оксида магния к металлической оболочке, а затем от неё — к прилегающим деталям оборудования или непосредственно в нагреваемую среду.
• Герметичность и защита: Герметичная конструкция ТЭНП предотвращает проникновение влаги, агрессивных веществ и пыли внутрь нагревателя. Это критически важно для защиты нагревательного элемента от коррозии, электрического пробоя и механических повреждений, вызванных вибрациями или ударами, характерными для промышленных условий. Такая защита значительно увеличивает надежность и срок службы изделия.

Целевые отрасли и сферы применения

Уникальное сочетание компактности, высокой удельной мощности и надежности делает патронные нагреватели незаменимыми во многих промышленных сегментах:

• Обработка полимеров и пластмасс:
  • Нагрев металлических форм и пресс-форм для литья пластмасс под давлением.
  • Обогрев инжекторов и сопел литьевых машин, где требуется быстрый и точный нагрев небольших объёмов полимера до заданной вязкости.
  • Применение в экструдерах для поддержания стабильной температуры расплава.
• Металлообработка:
  • Нагрев литейных форм и матриц для процессов, где нужна высокая температура и контролируемый нагрев.
  • Термоплиты для различных операций, требующих равномерного поверхностного нагрева.
• Аддитивное производство (3D-печать):
  • Обеспечение стабильной температуры печатной платформы для 3D-принтеров, что критично для адгезии слоёв и предотвращения деформации изделий.
  • Подогрев экструзионных головок для высокотемпературных полимеров.
• Химическая и пищевая промышленность:
  • Разогрев и поддержание температуры различных жидкостей, включая масла, воду и химически активные среды, где важна коррозионная стойкость (например, при использовании оболочки из нержавеющей стали 316).
• Процессы горячей обработки:
  • Горячая резка, формовка и сварка полимерных материалов, где требуется точное локальное тепловое воздействие.
• Индукционные и сопутствующие технологии: Поддержание стабильной температуры в смежных технологических узлах, требующих высокой прочности и долговечности нагревателя.

Монтаж и эффективная эксплуатация: ключевые аспекты

Простота интеграции и надёжность в эксплуатации — важнейшие факторы для B2B-сегмента.

• Удобство монтажа: Компактный размер и стандартизированные контактные выводы упрощают установку. ТЭНП могут быть закреплены с помощью различных крепежных элементов, таких как штуцеры, фланцы или специальные планки, обеспечивающие надежную фиксацию в отверстиях или пазах.
• Обеспечение теплового контакта: Для максимальной эффективности и предотвращения перегрева важно обеспечить плотный тепловой контакт между поверхностью нагревателя и нагреваемым объектом. Использование термопроводящих паст может улучшить этот контакт.
• Электрическая безопасность: Корректное подключение к электросети с соблюдением всех норм и стандартов безопасности (заземление, защита от перегрузок) является обязательным условием.
• Управление плотностью мощности: Необходимо строго соблюдать рекомендации производителя по максимальной удельной мощности для конкретных условий применения. Превышение этого параметра может привести к локальному перегреву, сокращению срока службы нагревателя и потенциальному выходу из строя оборудования. Системы контроля температуры с термопарами позволяют предотвратить такой перегрев.

Преимущества и экономическая ценность

Инвестиции в патронные нагреватели оправданы их эксплуатационными и экономическими характеристиками:

• Высокая надежность и долговечность: Использование качественных материалов (нержавеющая сталь, нихром, MgO) и герметичная конструкция обеспечивают длительный срок службы, снижая частоту замен и связанные с этим простои.
• Экономичность и эффективность: Высокий коэффициент теплопередачи и возможность точного выбора мощности под конкретные задачи минимизируют потери энергии. Это приводит к снижению операционных расходов и повышению энергоэффективности процессов.
• Гибкость конфигурации: Производители предлагают возможность изготовления ТЭНП по индивидуальному заказу с различными длинами, диаметрами, мощностями, напряжениями и вариантами крепления. Это позволяет точно адаптировать нагреватель под уникальные требования технологического процесса, оптимизируя производительность и интеграцию.

Данная модель патронного нагревателя (18 мм x 130 мм / 580 Вт / 220 В) является ярким примером инженерного решения, сочетающего компактность, высокую эффективность и надежность для широкого спектра промышленных задач. Ее характеристики делают ее идеальным выбором для прецизионного и локализованного нагрева, что критически важно для современного высокотехнологичного производства.

Ключевые понятия и терминология

Для принятия обоснованных решений в области промышленного нагрева важно чётко понимать специфическую терминологию:

• ТЭНП (Трубчатый электронагреватель патронного типа): Электронагревательный элемент цилиндрической формы, предназначенный для встраивания в отверстия нагреваемых объектов для прямого теплообмена. Характеризуется высокой удельной мощностью и локализованным нагревом.
• Удельная мощность (Вт/см²): Ключевой параметр, показывающий количество тепловой энергии, выделяемой на каждый квадратный сантиметр рабочей поверхности нагревателя. Высокая удельная мощность обеспечивает быстрый нагрев и является индикатором интенсивности теплопередачи. Для описываемого ТЭНП она может достигать 15 Вт/см².
• Оксид магния (MgO): Керамический компаунд, используемый в качестве изоляционного и теплопроводящего наполнителя внутри ТЭНП. Обеспечивает электрическую изоляцию нихромовой спирали от корпуса и эффективный отвод тепла.
• Нихромовая проволока: Резистивный сплав (никель-хром), используемый для изготовления нагревательной спирали благодаря высокому удельному электрическому сопротивлению и способности выдерживать высокие температуры без деформации или окисления.
• Термопара (Типы K, J): Тип температурного датчика, состоящий из двух разнородных металлических проводников, спаянных на одном конце. Измеряет температуру на основе термоэлектрического эффекта. Типы K (хромель-алюмель) и J (железо-константан) — наиболее распространённые в промышленности благодаря своей стабильности и широкому диапазону измерений (до 1200°C для K, до 760°C для J).
• TCO (Total Cost of Ownership — Общая стоимость владения): Комплексный показатель, включающий не только первоначальную стоимость оборудования, но и все сопутствующие расходы на протяжении всего жизненного цикла: монтаж, эксплуатацию (электроэнергия), обслуживание, ремонт, замену и утилизацию. Для B2B-сегмента снижение TCO является стратегической целью.
• ROI (Return on Investment — Возврат инвестиций): Финансовый показатель, используемый для оценки эффективности инвестиций. Рассчитывается как отношение чистого дохода от инвестиции к её стоимости. Для нагревательных систем ROI может быть улучшен за счёт повышения энергоэффективности, сокращения времени простоя и увеличения срока службы оборудования.

Сравнительный анализ решений для локального нагрева: ТЭНП против альтернатив

Выбор оптимальной технологии нагрева критичен для производственного процесса. Патронные нагреватели (ТЭНП) предлагают специфические преимущества, но также важно рассмотреть их в контексте других доступных решений. Ниже представлена сравнительная таблица с ключевыми критериями, помогающая в принятии решений.

Данный анализ подчёркивает, что патронные нагреватели являются оптимальным выбором, когда приоритетами выступают высокая интенсивность нагрева, точность температурного контроля и компактность размещения, особенно в системах с ограниченным пространством и потребностью в быстром выходе на рабочий режим. Это делает их фундаментальным компонентом для многих высокопроизводительных промышленных систем, где эффективность каждого элемента влияет на общую экономику производства.

Понимание фундаментальных принципов работы и ключевых характеристик патронных нагревателей закладывает основу для стратегического планирования. Однако истинная ценность раскрывается на этапе интеграции, оптимизации и управления их жизненным циклом, что требует более глубокого погружения в практические аспекты внедрения и долгосрочной эксплуатации.

Продвинутая практика и внедрение патронных нагревателей в производственные системы

Переходя от базовых характеристик к практическому применению, руководителям и инженерам необходимо рассматривать патронные нагреватели не просто как компоненты, а как интегрированные элементы комплексных систем, влияющих на операционную эффективность, безопасность и финансовые показатели. В этой части мы углубимся в аспекты системной архитектуры, поэтапного внедрения, оптимизации эксплуатации и оценки возврата инвестиций (ROI).

Архитектура системы нагрева с ТЭНП

Эффективная интеграция патронных нагревателей требует комплексного подхода к проектированию всей системы нагрева. Это включает в себя не только выбор самого ТЭНП, но и сопутствующих компонентов и управляющих структур.

• Электропитание и управление мощностью:
  • Выбор источника питания: Необходимо обеспечить стабильное напряжение 220 В с запасом по току для гарантированной работы нагревателя. Для многозонного нагрева или систем с большой общей мощностью может потребоваться трёхфазное подключение с распределением нагрузки.
  • Устройства коммутации: Применение твердотельных реле (SSR) вместо электромеханических контакторов предпочтительно для ТЭНП. Твердотельное реле (SSR) обеспечивает бесшумное, высокоскоростное и износостойкое переключение, что критически важно для прецизионного поддержания температуры и увеличения срока службы как нагревателя, так и системы управления.
  • Регулирование мощности: Для точного контроля температуры используется импульсно-широтно-модулированное (ШИМ) регулирование или фазовое управление через SSR, что позволяет дозировать подаваемую мощность и минимизировать температурные колебания.
• Системы контроля и мониторинга температуры:
  • Датчики температуры: Помимо встроенных термопар (типы K, J), могут использоваться внешние датчики (например, PT100), расположенные максимально близко к зоне нагрева. Выбор зависит от требуемой точности и диапазона температур.
  • Контроллеры температуры (ПИД-регуляторы): Промышленные ПИД-регуляторы (пропорционально-интегрально-дифференциальные) обеспечивают автоматическое поддержание заданной температуры с минимальными отклонениями. Их правильная настройка критична для стабильности процесса и энергоэффективности.
  • Системы SCADA/MES: Для масштабных производств интеграция данных о температуре и состоянии нагревателей в системы SCADA (Supervisory Control and Data Acquisition) или MES (Manufacturing Execution System) позволяет централизованно управлять процессами, собирать статистику, прогнозировать отказы и оптимизировать производительность.
• Тепловая изоляция и эффективность:
  • Материалы изоляции: Использование высокоэффективных теплоизоляционных материалов вокруг нагреваемой зоны (например, керамические волокна, минеральная вата, микропористая изоляция) значительно снижает потери тепла в окружающую среду. Это напрямую влияет на энергопотребление и равномерность нагрева.
  • Оптимизация конструкции: Проектирование каналов для ТЭНП с минимальными зазорами (допуски в пределах 0.02-0.05 мм) улучшает теплопередачу и предотвращает «горячие точки» на нагревателе.
• Системы безопасности:
  • Защита от перегрева: Независимые термостаты или ограничители температуры, работающие в связке с контроллерами, обеспечивают автоматическое отключение нагревателей при достижении критических значений.
  • Заземление и УЗО: Обязательное заземление корпусов оборудования и применение устройств защитного отключения (УЗО) предотвращают поражение электрическим током.

Пошаговая реализация проекта по интеграции ТЭНП

Внедрение новых или модернизация существующих систем нагрева требует структурированного подхода. Ниже представлены ключевые этапы.

1. Этап 1: Анализ потребностей и техническое задание (ТЗ)
   • Роли: Технический директор, главный инженер, начальник производства, специалист по закупкам.
   • Действия:
     • Определение требуемых температурных режимов, скорости нагрева, допустимых отклонений.
     • Анализ нагреваемого материала (теплоемкость, теплопроводность, агрессивность).
     • Оценка доступного пространства для установки нагревателей.
     • Определение бюджета и сроков проекта.
   • Артефакты: Документ «Техническое задание на систему нагрева», протоколы совещаний, предварительные расчёты.
   • KPI: Полнота ТЗ (соответствие требованиям на 90% и более).
2. Этап 2: Проектирование и подбор оборудования
   • Роли: Инженер-конструктор, инженер-теплотехник, электроинженер.
   • Действия:
     • Выбор типа, количества и расположения ТЭНП. Для описываемого нагревателя (18×130 мм, 580 Вт) важно учесть плотность мощности и равномерность распределения тепла.
     • Разработка принципиальных электрических схем, схем подключения датчиков и контроллеров.
     • Моделирование тепловых процессов (при необходимости) для оптимизации конструкции.
     • Подбор сопутствующего оборудования (контроллеры, реле, кабели, изоляция).
   • Артефакты: Проектная документация (чертежи, схемы), спецификации оборудования.
   • KPI: Срок разработки проекта, точность расчётов (отклонение от ожидаемой температуры в моделях менее 5%).
3. Этап 3: Закупка и производство
   • Роли: Отдел закупок, поставщики, производственный отдел.
   • Действия:
     • Выбор поставщиков с учетом качества, сроков поставки и стоимости.
     • Контроль качества поставляемых компонентов.
     • Изготовление необходимых корпусных деталей, форм с посадочными местами для ТЭНП.
   • Артефакты: Договоры поставки, акты входного контроля, производственные планы.
   • KPI: Сроки поставки (соответствие плану), процент брака (<1%).
4. Этап 4: Монтаж и пусконаладка
   • Роли: Монтажная бригада, инженеры КИПиА (контрольно-измерительные приборы и автоматика).
   • Действия:
     • Установка ТЭНП в посадочные места, обеспечение плотного контакта.
     • Подключение электрических цепей, датчиков, контроллеров.
     • Первичное тестирование системы, калибровка датчиков и настройка ПИД-регуляторов.
     • Проведение тестовых циклов нагрева и проверка соответствия заданным параметрам.
   • Артефакты: Акты монтажа, протоколы пусконаладочных работ, инструкции по эксплуатации.
   • KPI: Время выхода на рабочий режим, стабильность температуры (отклонение от ТЗ), количество аварийных остановок в тестовом периоде.
5. Этап 5: Оптимизация и обучение персонала
   • Роли: Инженеры, операторы производства, отдел качества.
   • Действия:
     • Тонкая настройка параметров ПИД-регулятора для максимальной эффективности.
     • Анализ энергопотребления и поиск путей его снижения.
     • Разработка регламентов технического обслуживания и планово-предупредительных ремонтов (ППР).
     • Обучение операторов правильной эксплуатации и мониторингу системы.
   • Артефакты: Оптимизированные программы контроллеров, регламенты ТО, учебные материалы.
   • KPI: Снижение энергопотребления (например, на 5-10%), сокращение времени простоев, уровень квалификации персонала.

Оптимизация эксплуатации и снижение TCO

Для C-level и финансовых директоров критически важен долгосрочный экономический эффект. Оптимизация TCO для систем с ТЭНП включает следующие аспекты:

• Энергоэффективность:
  • Интеллектуальное управление: Использование продвинутых алгоритмов управления, таких как предиктивное управление, позволяет минимизировать энергопотребление, предсказывая потребности в нагреве и избегая избыточного расхода энергии.
  • Рекуперация тепла: В некоторых случаях возможно использование систем рекуперации тепла для повторного использования отработанной тепловой энергии в других процессах.
  • Мониторинг удельного энергопотребления: Постоянный контроль потребления электроэнергии на единицу продукции позволяет выявлять неэффективные режимы работы.
• Предиктивное обслуживание (PdM):
  • Сенсоры и диагностика: Внедрение сенсоров для мониторинга тока, сопротивления и изоляции ТЭНП. Аномалии в этих показателях могут свидетельствовать о начинающемся износе.
  • Термографический контроль: Регулярные тепловизионные обследования помогают выявить зоны перегрева или неэффективного теплового контакта, предотвращая внезапные отказы.
  • Анализ данных: Использование аналитических платформ для обработки данных от сенсоров позволяет прогнозировать срок службы нагревателей и планировать их замену до возникновения критических поломок, минимизируя простои.
• Управление запасами и логистика: Поддержание оптимального складского запаса критически важных ТЭНП и запасных частей сокращает время реакции на поломки и связанные с этим потери.

Кейсы применения и ROI

Практические примеры демонстрируют, как внедрение и оптимизация использования патронных нагревателей влияют на ключевые бизнес-метрики.

Кейс 1: Высокоточное литье пластмасс (Enterprise Segment)

Крупный производитель медицинских компонентов сталкивался с частыми дефектами продукции (неравномерное заполнение форм, изменение геометрии) из-за нестабильности температуры в литьевых формах. После анализа было решено заменить устаревшие трубчатые нагреватели на патронные нагреватели 18×130 мм с интегрированными термопарами и системой ПИД-регулирования. Было установлено 240 ТЭНП.

• Проблема: Отклонение температуры в форме до ±10°C, процент брака 4%.
• Решение: Внедрение 240 ТЭНП с индивидуальным контролем каждой зоны нагрева.
• Результаты:
  • Снижение отклонений температуры до ±1.5°C.
  • Сокращение процента брака до 0.8% (экономия 1.5 млн руб/год на материалах).
  • Увеличение производительности на 7% за счет сокращения времени выхода на рабочий режим.
  • Срок окупаемости проекта (ROI) составил 14 месяцев, включая стоимость оборудования и монтажа.

Кейс 2: Модернизация 3D-принтеров для крупногабаритной печати (SMB/Tech-savvy Segment)

Небольшая компания, специализирующаяся на аддитивном производстве крупногабаритных деталей, столкнулась с проблемой «коробления» (warping) изделий из-за неравномерного нагрева рабочей платформы. Существующая система из плёночных нагревателей не обеспечивала достаточной мощности и равномерности.

• Проблема: Деформация крупногабаритных деталей, значительное количество отходов.
• Решение: Интеграция сетки из 12 патронных нагревателей (18×130 мм) под платформу, с разделением на 4 зоны нагрева и управлением через контроллер с температурными датчиками PT100.
• Результаты:
  • Полное устранение эффекта коробления для большинства материалов.
  • Экономия на материалах до 300 тыс. руб/год.
  • Расширение номенклатуры используемых полимеров, требующих более высоких температур платформы.
  • Срок окупаемости менее 8 месяцев.

Кейс 3: Нагрев химически активных сред (Regulated Industry)

Производственное предприятие в химической отрасли столкнулось с необходимостью точного и безопасного нагрева реактора с агрессивной средой. Основными требованиями были высокая коррозионная стойкость и герметичность, а также защита от перегрева.

• Проблема: Риск коррозии нагревательных элементов, утечки, невозможность стабильного поддержания температуры.
• Решение: Установка погружных гильз из нержавеющей стали 316L, в которые были размещены патронные нагреватели 18×130 мм, изготовленные также с оболочкой из 316 стали. Система была дополнена двойными температурными датчиками (рабочий и аварийный) и автоматической системой защитного отключения.
• Результаты:
  • Повышение безопасности процесса за счет полной герметичности и многоуровневой защиты от перегрева.
  • Точность поддержания температуры увеличилась на 25%, что оптимизировало скорость химической реакции.
  • Увеличение срока службы нагревательных элементов в 3 раза по сравнению с предыдущими решениями.
  • Сокращение затрат на обслуживание и ремонт на 40% за счет исключения коррозии.
