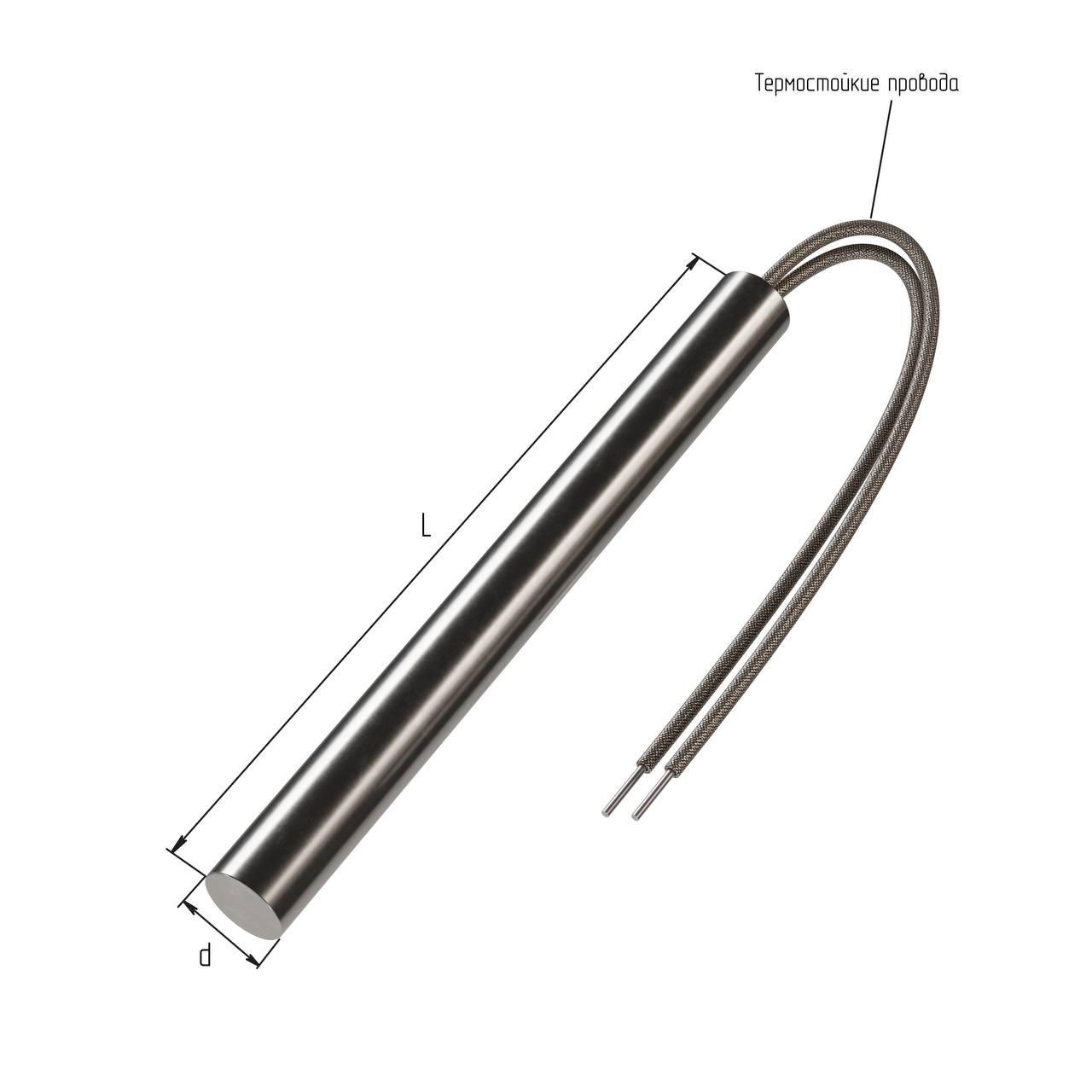

Патронный нагреватель. Диаметр 12 Длина 10 Мощность 600 Напряжение 220

Патронный нагреватель. Диаметр 12
Длина 10
Мощность 600
Напряжение 220 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Определение и область применения

Патронные нагреватели (ТЭНП) — это компактные трубчатые электронагреватели цилиндрической формы, предназначенные для точного и интенсивного нагрева в промышленных и бытовых устройствах: пресс-формы, металлические плиты, оборудование для литья пластмасс, нагрев жидкостей, клеев, масла и воды. Их часто используют там, где необходима локальная и равномерная подача тепла, а установочное пространство ограничено.

Конструкция и принцип работы

Внутри металлической оболочки (обычно из нержавеющей стали) расположен нагревательный элемент — спираль из материала с высоким удельным сопротивлением (например, нихромовая проволока), намотанная на термостойкий сердечник из магнезии (оксид магния, MgO), которая служит электрической и тепловой изоляцией. Контактные выводы выходят одним концом и могут быть выполнены как жесткими штырями, так и гибкими проводами в термостойкой изоляции. Герметичность конструкции обеспечивает высокую стойкость к агрессивным средам и влажности.

Принцип действия: при подаче напряжения ток проходит через нагревательную спираль, которая выделяет тепло, передаваемое через оболочку в рабочую среду или деталь оборудования. Благодаря плотной намотке и высокому качеству изоляции достигается равномерная теплопередача по всей длине нагревателя и высокий КПД.

Технические параметры (на примере запроса)

Нагреватель с параметрами 12×100 мм, 600 Вт, 220 В — это высокомощная модель для диаметра 12 мм. Большинство стандартных ТЭНП такого размера имеют мощность 250–560 Вт. Запрашиваемая нами мощность (600 Вт) требует плотности мощности около 15 Вт/см², что близко к максимальным значениям для промышленных ТЭНП. Такие модели обычно изготавливаются на заказ.

Плотность мощности и тепловые характеристики

Плотность мощности — ключевой параметр для патронных нагревателей, определяется как отношение мощности к площади греющей поверхности. Для ТЭНП диаметром 12 мм и длиной 100 мм расчет выглядит следующим образом:

Площадь поверхности: π × d × L = 3.14 × 12 мм × 100 мм ≈ 377 см²
Плотность мощности: 600 Вт / 37.7 см² ≈ 16 Вт/см²

Это высокая плотность, сравнимая с максимумами из промышленного стандарта. Такие ТЭНы склонны к перегреву, поэтому необходимо обеспечить качественный теплосъем, чтобы исключить локальные перегревы и продлить срок службы устройства.

Особенности подключения и монтажа

• Контактные выводы: чаще всего используются термостойкие провода или жесткие штыри, возможна герметизация силиконом.
• Крепление: обычно осуществляется через резьбовой ниппель или фланец, что обеспечивает плотную установку в отверстии нужного диаметра.
• Требования к отверстию: диаметр должен быть на 0,1–0,2 мм больше диаметра ТЭНа для обеспечения плотного контакта и компенсации теплового расширения.
• Монтажная длина: необходимо, чтобы нагреваемая длина соответствовала длине нагреваемой детали, иначе могут образовываться «горячие точки».
• Проверка: после установки требуется контроль сопротивления изоляции и отсутствие короткого замыкания.

Эксплуатация и ресурс

• Равномерный нагрев: достигается благодаря точной намотке и качеству изоляции.
• Долговечность: зависит от плотности мощности, температуры эксплуатации и качества теплосъема. Перегрев существенно снижает срок службы.
• Коррозионная стойкость: нержавеющая сталь с высокой стойкостью к химически агрессивным средам и влаге.
• Электробезопасность: степень защиты IP65 позволяет применение в условиях повышенной влажности.
• Пожаробезопасность: конструкция исключает контакт спирали с внешней средой.

Типовые неисправности и способы устранения

• Перегрев: может быть вызван плохим контактом с нагреваемой деталью. Рекомендуется проверить качество отверстия и плотность посадки.
• Обрыв спирали: обычная причина перегрев или механическое повреждение. Требует замены всего ТЭНа.
• Пробой изоляции: проверяется с помощью мегомметра. При нарушении герметичности ТЭН нуждается в замене.
• Короткое замыкание: происходит в результате разрушения изоляции, что требует замены нагревателя.

Критерии выбора и рекомендации

• Определите необходимую мощность и длину греющей части с учетом геометрии и тепловой нагрузки объекта.
• Обратите внимание на материал оболочки: для агрессивных сред нужна нержавеющая сталь; для менее требовательных — углеродистая.
• Проверьте плотность мощности — для надежной работы следует избегать превышения 10–12 Вт/см², для кратковременных циклов допустимо до 15 Вт/см².
• Убедитесь в наличии термодатчика для точного контроля температуры.
• Выбирайте надежного производителя для заказа с минимальными допусками по геометрии и параметрам.
• Соблюдайте электробезопасность, используя термостойкие проводники и защищая соединения от влаги.

Примеры моделей и маркировки

• ЭНПм 12*100;0.56*220;1: патронный ТЭН, диаметр 12 мм, длина 100 мм, мощность 560 Вт, напряжение 220 В, один вывод.
• ТЭНП 10-12,5/0,3 L 220: диаметр 12,5 мм, длина 100 мм, мощность 300 Вт, напряжение 220 В.
• ТЭН 250 Вт 12х100 мм 220В: мощность 250 Вт, остальные параметры аналогичны.

Маркировка обычно содержит тип (ЭНПм, ТЭНП), диаметр, длину, мощность, напряжение и количество выводов. Важно учесть все параметры для правильного выбора.

Промышленные стандарты и допуски

• Допуски по диаметру: ±0,1 мм.
• Допуски по длине: ±5 мм.
• Допуски по мощности: ±10%.
• Максимальная рабочая температура: 240–500 °C (стандарт), до 700–760 °C (специальные исполнения).
• Степень защиты: до IP65.

Следует учитывать данные стандарты и допуски при выборе и эксплуатации патронных нагревателей, что поможет в долговечности и эффективности их работы.

Вторая часть статьи

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Способы повышения эффективности работы патронных нагревателей

Для обеспечения максимального теплового эффекта от патронных нагревателей важно не только правильно выбрать модель, но и оптимизировать их работу. Ниже представлены основные методы, которые помогут повысить эффективность эксплуатации данных устройств.

1. Использование теплоизолирующих материалов

Окружающая среда, в которой функционирует патронный нагреватель, может существенно влиять на его эффективность. Применение теплоизолирующих материалов вокруг нагревателя позволяет минимизировать потери тепла, что особенно важно, когда ТЭН устанавливается в устройства с высокой температурой рабочей среды.

2. Регулирование температуры

Установка термостатов и автоматических регуляторов температуры поможет контролировать процесс нагрева, предотвращая перегрев и, как следствие, увеличение энергозатрат. Современные устройства оснащены встроенными термодатчиками, что позволяет осуществлять точный контроль рабочего состояния.

3. Правильный монтаж

Качество монтажа напрямую сказывается на性能 нагревателя. Для оптимального теплообмена необходимо обеспечить плотный контакт между ТЭНом и нагреваемой поверхностью. Также важно учитывать конструкционные элементы, предохраняющие от случайного соприкосновения с другими деталями, что может привести к перегреву или коротким замыканиям.

4. Качество питающего напряжения

Отклонения в питающем напряжении могут привести к нестабильной работе нагревателя. Для обеспечения длительной и эффективной работы рекомендуется использовать стабилизаторы напряжения, особенно в условиях промышленных установок, где колебания напряжения возможны.

5. Периодическое техническое обслуживание

Регулярное техническое обслуживание и осмотр патронных нагревателей позволяют предотвратить возможные неисправности. Важно обращать внимание на состояние изоляции, а также контактов, чтобы избежать перегрева и других негативных последствий.

Применение патронных нагревателей в различных отраслях

Патронные нагреватели находят широкое применение в различных отраслях благодаря своей универсальности и эффективности. Ниже представлены основные сферы использования данных устройств.

1. Производство пластмасс

В этой отрасли патронные нагреватели используются для поддержания необходимых температур в процессах экструзии и прессования. Их высокая плотность мощности позволяет быстро достигать заданных температурных режимов, что критично для качества конечной продукции.

2. Металлообработка

В процессах закалки и термообработки структура легированных сталей и других металлов резко зависит от температурного режима. Патронные нагреватели отлично справляются с этой задачей, обеспечивая необходимую степень нагрева с высоким уровнем стабильности.

3. Нагрев жидкости и различных смесей

В химической и пищевой отраслях патронные нагреватели применяются для нагрева различных жидкостей, включая масла и клеевые составы. Их устойчивость к агрессивным химическим средам делает их идеальными для таких условий.

4. Автомобильная промышленность

Патронные нагреватели активно используются в системах отопления и кондиционирования в автотранспорте. Благодаря своей компактной конструкции, они легко интегрируются в различные автомобильные системы.

Тенденции и инновации в области патронных нагревателей

С развитием технологий, патронные нагреватели также эволюционируют. В последние годы на рынке наблюдается ряд важных тенденций и инноваций.

1. Умные технологии

Интеграция IoT (Интернет вещей) позволяет разработать системы, которые могут мониторить и контролировать работу нагревателей в реальном времени. Это значительно повышает их эффективность и безопасность.

2. Экологические аспекты

С учетом современных экологических требований, производители начинают внедрять решения, которые позволяют снижать энергозатраты, например, путем создания нагревателей с лучшей теплоизоляцией и уменьшенным электропотреблением.

3. Материалы и технологии

Использование новых высокоэффективных материалов для нагревательных элементов, таких как керамика и композитные смеси, может значительно увеличить срок службы и продуктивность нагревателей.

Таким образом, значение патронных нагревателей в современных производственных процессах не подлежит сомнению. Их эффективность и универсальность делают их незаменимыми в различных отраслях, а продолжающиеся технологические инновации открывают новые горизонты и возможности для их применения.
