Патронный нагреватель. Диаметр 10 Длина 158 Мощность 300 Напряжение 50

Патронный нагреватель с диаметром 10 мм, длиной 158 мм, мощностью 300 Вт и рассчитанный на напряжение 50 В — краткое прямое резюме: такой ТЭНП (патронный нагреватель) по конструкции типичен для промышленных «пальчиковых» нагревателей, его корпус обычно — нержавеющая сталь, внутрь засыпается MgO и встраивается нихромовая спираль; при заданных размерах удельная поверхность и тепловая нагрузка позволяют использовать элемент для локального нагрева небольших деталей, гильз, форсунок или встроенных нагревательных посадочных мест при низковольтных системах управления и повышенной безопасности.

В условиях современного промышленного производства и высокотехнологичных отраслей, где требуется точный, локализованный и безопасный нагрев, патронные нагреватели являются ключевым элементом. Рассматриваемый профиль — патронный нагреватель с диаметром 10 мм, длиной 158 мм, мощностью 300 Вт и рабочим напряжением 50 В — представляет собой специализированное решение, оптимизированное для критически важных задач, где стандартные высоковольтные системы неприемлемы или избыточны. Понимание его конструктивных особенностей, эксплуатационных параметров и потенциальных применений критически важно для принятия обоснованных решений при проектировании и эксплуатации.

Ключевые понятия и терминология

• Патронный нагреватель (ТЭНП): Цилиндрический трубчатый электронагреватель, предназначенный для установки в глухие или сквозные отверстия нагреваемой детали. Его основное назначение — обеспечение точечного, высококонцентрированного и эффективного теплового воздействия, что делает его незаменимым для локального прогрева оборудования.
• Удельная мощность: Показатель, выражающий мощность нагревателя на единицу его рабочей поверхности (Вт/см²). Для патронных ТЭНП этот параметр определяет интенсивность теплопередачи и потенциальную температуру поверхности нагревателя, влияя на выбор материалов и требования к теплоотводу.
• Низковольтное питание (50 В): Напряжение значительно ниже стандартных промышленных 220–380 В. Применение низкого напряжения существенно повышает электробезопасность, снижает риск пробоя изоляции и упрощает требования к сертификации в определенных областях, а также позволяет использовать автономные или аккумуляторные источники питания.
• Оксид магния (MgO): Высокочистый диэлектрический порошок, используемый в качестве изолятора между нагревательной спиралью и внешней оболочкой ТЭНП. MgO обеспечивает не только электрическую изоляцию, но и высокую теплопроводность, эффективно передавая тепло от спирали к корпусу нагревателя.
• Нихром (NiCr): Сплав никеля и хрома, наиболее распространенный материал для изготовления нагревательных спиралей благодаря своему высокому электрическому сопротивлению, устойчивости к окислению при высоких температурах и долговечности.
• Нержавеющая сталь (SS): Основной материал для внешней оболочки патронных нагревателей (например, AISI 304, 316, 321). Обеспечивает механическую прочность, коррозионную стойкость и способность выдерживать высокие температуры.

Конструкция и принцип действия патронных нагревателей

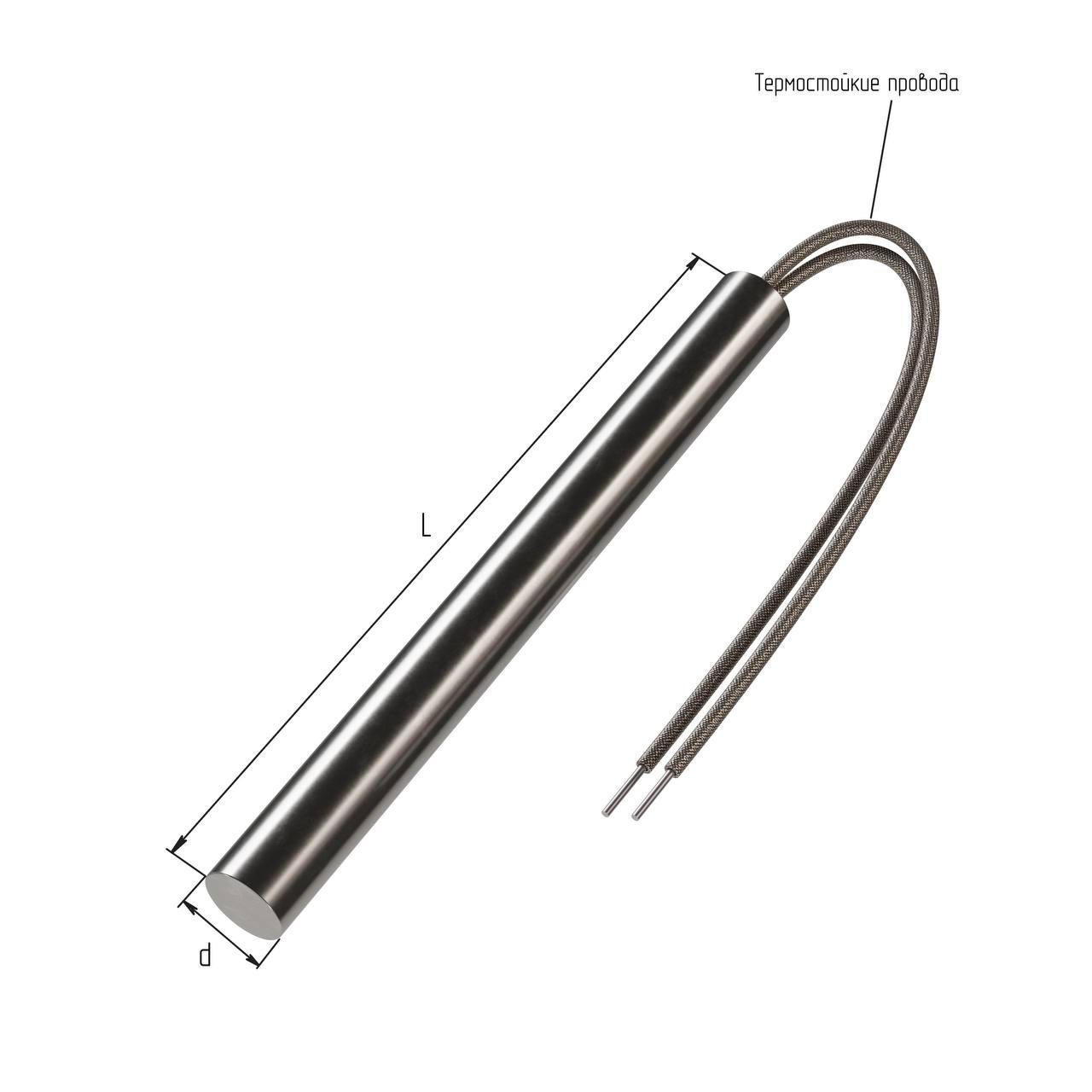

Типичная конструкция патронного нагревателя, включая модель 10×158 мм, 300 Вт, 50 В, представляет собой высокотехнологичное инженерное решение, спроектированное для максимальной эффективности и надежности. В основе лежит принцип преобразования электрической энергии в тепловую за счет прохождения тока через резистивный элемент.

1. Внешняя оболочка: Представляет собой металлическую трубу, которая формирует внешний диаметр нагревателя. Для обеспечения долговечности и устойчивости к внешним воздействиям чаще всего используется нержавеющая сталь марок AISI 304, 321 или 316. В условиях агрессивных сред или при необходимости работы при экстремально высоких температурах (свыше 600-700 °C) применяются специальные сплавы, такие как Incoloy (например, 800/825) или Inconel, а также титан. Выбор материала оболочки напрямую влияет на срок службы и область применения ТЭНП.
2. Нагревательная жилка (спираль): Основной элемент, генерирующий тепло. Изготавливается из высокорезистивного сплава, чаще всего нихрома (NiCr), например, Ni80Cr20. Спираль наматывается на керамический сердечник или располагается внутри, обеспечивая равномерное распределение тепла по всей длине.
3. Внутренняя изоляция (наполнитель): Пространство между нагревательной спиралью и внешней оболочкой плотно заполняется порошком оксида магния (MgO) высокой чистоты. MgO выполняет двойную функцию:
   • Электрическая изоляция: Предотвращает короткое замыкание между нагревательной спиралью и металлической оболочкой, обеспечивая электробезопасность.
   • Теплопроводность: Эффективно передает тепло от нагревательной спирали к внешней оболочке и, далее, к нагреваемому объекту. Чем выше чистота и плотность укладки MgO, тем лучше теплопередача и выше ресурс нагревателя.
4. Выводы (контактные стержни): Изготавливаются из материалов с хорошей электропроводностью, соединяют нагревательную спираль с внешним источником питания. Место соединения со спиралью герметизируется, а выводы защищаются термостойкими изоляционными материалами (например, керамическими бусинами, стекловолоконной изоляцией или кабелями с тефлоновой/силиконовой оболочкой). Возможны варианты с гибкими термостойкими проводами различной длины и типа изоляции.
5. Заглушка/торцевая изоляция: Обеспечивает герметизацию торцов нагревателя, предотвращая попадание влаги и загрязнений в изоляцию MgO, что критически важно для сохранения электрической прочности и долговечности.
6. Опционально: Встроенная термопара: Для высокоточного контроля температуры в некоторые патронные нагреватели интегрируется термопара (часто типа K). Это позволяет системе управления получать данные о температуре непосредственно из тела нагревателя, обеспечивая оперативную и точную обратную связь для PID-контроллеров.

Технические характеристики и их значение для параметров D=10 мм, L=158 мм, P=300 Вт, U=50 В

Рассмотрим конкретные параметры ТЭНП и их практические последствия для промышленных решений.

Элемент низкого напряжения (50 В)

Выбор напряжения 50 В является ключевым фактором, определяющим специфику применения данного нагревателя. В отличие от стандартных промышленных напряжений 220–380 В, низковольтное питание предоставляет ряд преимуществ:

• Повышенная безопасность: Значительно снижает риск поражения электрическим током и пробоя изоляции, что особенно важно в условиях, где требуется работа персонала в непосредственной близости от нагревательного элемента, или в чувствительных к высоким потенциалам системах.
• Упрощение электробезопасности: В некоторых юрисдикциях оборудование, работающее на низком напряжении, подпадает под менее строгие требования к электрической безопасности, что может ускорить сертификацию и снизить затраты на проектирование защитных систем.
• Автономные и мобильные установки: Идеально подходит для систем, питаемых от аккумуляторов, солнечных панелей или низковольтных источников постоянного тока (БП), что расширяет возможности применения в мобильном оборудовании, автономных комплексах или полевых условиях.
• Интеграция в электронику: Удобно для использования в приборостроении и электронике, где необходимо избегать высоких электрических потенциалов, которые могут вызывать наводки или повреждение чувствительных компонентов.

Электрические параметры и расчеты

Исходя из заданных параметров (P=300 Вт, U=50 В), можно выполнить базовые электрические расчеты:

• Ток (I): I = P / U = 300 Вт / 50 В = 6 А. Этот параметр критичен для выбора сечения проводников, коммутационного оборудования и защитных автоматов.
• Сопротивление (R): R = U / I = 50 В / 6 А ≈ 8,33 Ом. Знание сопротивления полезно при диагностике нагревателя и оценке его состояния.

Удельная мощность по поверхности

Это один из важнейших параметров, определяющих рабочие характеристики нагревателя. Рассчитаем его для нашего профиля:

• Рабочая площадь поверхности (S): Поверхность цилиндра (без учета торцов) S = π · D · L = π · 0,01 м · 0,158 м ≈ 0,00496 м² = 49,6 см².
• Удельная мощность (q): q = P / S = 300 Вт / 49,6 см² ≈ 6,05 Вт/см².

Это значение находится в типичном безопасном диапазоне для патронных нагревателей, который, по данным производителей, составляет от 5 до 50 Вт/см² в зависимости от материала оболочки, качества контакта с нагреваемой деталью и эффективности теплоотвода. Удельная мощность 6,05 Вт/см² позволяет нагревателю эффективно достигать температур в несколько сотен градусов Цельсия, что достаточно для большинства промышленных задач, таких как расплавление полимеров, нагрев металлов или поддержание заданной температуры технологических сред. При этом такой уровень мощности способствует увеличению срока службы при условии адекватного теплоотвода.

Материалы и варианты исполнения: Рекомендации для специфических параметров

Выбор материалов и вариантов исполнения для патронного нагревателя 10×158 мм, 300 Вт, 50 В должен основываться на условиях эксплуатации и требуемой долговечности.

• Материал оболочки:
  • Для большинства стандартных применений в сухих условиях или при контакте с неопасными средами, а также для температур до 500-600 °C, оптимальным выбором будет нержавеющая сталь AISI 304, 321 или 316. AISI 316 обеспечивает повышенную коррозионную стойкость.
  • При работе в агрессивных химических средах, контакте с расплавами или при высоких температурах до 750 °C и выше, рекомендуется использовать сплавы Incoloy или Inconel. Эти материалы обладают лучшей жаропрочностью и устойчивостью к окислению.
  • Для сред с высокой коррозионной активностью, особенно с кислотами или солевыми растворами, может быть оправдано применение титановой оболочки, хотя это существенно увеличивает стоимость.
• Изоляция: Оксид магния (MgO) высокой чистоты является безальтернативным выбором для обеспечения как диэлектрической прочности, так и эффективной теплопередачи. Качество и плотность утрамбовки MgO напрямую влияют на ресурс нагревателя.
• Нагревательная спираль: Нихром (NiCr, например, Ni80Cr20) — стандартное и наиболее надежное решение, обеспечивающее стабильное сопротивление и долгий срок службы при рабочих температурах до 1100 °C для самой спирали.
• Варианты исполнения выводов:
  • Термостойкие провода: Использование проводов с высокотемпературной изоляцией (силикон, стекловолокно, тефлон) критично для предотвращения повреждения изоляции в месте вывода нагревателя, где температуры могут быть высокими.
  • Встроенная термопара (тип K): Рекомендуется для точного контроля температуры непосредственно на теле нагревателя, особенно в процессах, требующих строгой температурной стабилизации.
  • Специальные конфигурации: Для установки в гильзы или герметичного ввода возможны фланцевые или резьбовые соединения, что повышает универсальность применения.

Сферы применения для патронного нагревателя 10×158 мм, 300 Вт, 50 В

Благодаря своим компактным размерам, умеренной мощности и, главное, низковольтному питанию, данный тип патронного нагревателя находит применение в широком спектре промышленных и технологических процессов, где требуется сочетание безопасности, точности и локализованного теплового воздействия.

• Обработка полимеров и пластмасс:
  • Нагрев форм для литья под давлением и экструдеров: Обеспечивает точный и быстрый нагрев малых зон, форсунок, сопел, нагревательных втулок, что критично для поддержания вязкости расплава и качества готовых изделий.
  • Пресс-формы: Локальный подогрев отдельных секций для улучшения текучести материала или предотвращения термической деформации.
• Лабораторное и научно-исследовательское оборудование:
  • Нагревательные блоки для пробирок, колб, реакторов: Точный контроль температуры для химических реакций, аналитических проб, стерилизации.
  • Тестовые стенды: Создание контролируемых температурных режимов для испытаний материалов и компонентов.
• 3D-печать и аддитивные технологии:
  • Нагрев экструдеров 3D-принтеров: Точное поддержание температуры плавления филамента для стабильной и качественной печати.
  • Подогрев рабочих плат: Улучшение адгезии первого слоя и предотвращение деформации (коробления) изделий.
• Приборостроение и электроника:
  • Встроенные нагревательные элементы в устройствах: Подогрев чувствительных датчиков, оптики, компонентов, работающих в холодных условиях.
  • Термостабилизация корпусов: Поддержание стабильной рабочей температуры для электронных модулей, где колебания температуры критичны.
• Мобильные и автономные системы:
  • Подогрев оборудования в полевых условиях: Благодаря низковольтному питанию (50 В) ТЭНП может эффективно работать от аккумуляторных батарей или мобильных источников питания.
  • Системы безопасности и сигнализации: Размораживание компонентов, предотвращение образования конденсата в камерах, замках, приводах, расположенных в условиях низких температур.
• Пищевая промышленность: Локальный нагрев небольших емкостей, форсунок для дозирования, элементов упаковки.

Особое значение имеет низкое напряжение 50 В. Оно не только обеспечивает повышенную безопасность, но и позволяет интегрировать нагреватель в системы с понижающими трансформаторами или источники питания постоянного тока, что открывает двери для применения в электронике, автомобильной промышленности, железнодорожном транспорте, а также в потенциально взрывоопасных зонах, где минимизация электрических рисков является приоритетом.

Сравнительная таблица материалов оболочки патронных нагревателей

Выбор материала оболочки является ключевым фактором, влияющим на срок службы, надежность и стоимость патронного нагревателя. Представленная таблица помогает сориентироваться в основных вариантах для различных условий эксплуатации.

Выбор оптимального материала оболочки является критическим фактором, влияющим не только на первоначальную стоимость нагревателя, но и на общую стоимость владения (TCO). Правильно подобранный материал обеспечивает требуемый ресурс и надежность, минимизируя простои и затраты на обслуживание. Так, инвестиции в более дорогой Incoloy для агрессивных сред оправдываются значительным продлением срока службы и исключением рисков производственных аварий. Поверхность цилиндра (без учёта концов) S = π·D·L = π·0.01·0.158 ≈ 0,00496 м² = 49,6 см². Удельная мощность = 300 Вт / 49,6 см² ≈ 6,05 Вт/см².

Дальнейшее углубление в тему патронных нагревателей требует детального рассмотрения аспектов интеграции, эксплуатации, контроля и оптимизации, позволяющих не только выбрать подходящее решение, но и максимально реализовать его потенциал в промышленных условиях, обеспечивая долгосрочную эффективность и безопасность. Перейдем к вопросам практической реализации и управления жизненным циклом таких систем.

Продвинутая практика и внедрение: Максимизация эффективности и надежности низковольтных патронных нагревателей

После выбора оптимального патронного нагревателя, соответствующего техническим требованиям и условиям эксплуатации, следующим критически важным этапом является его правильное внедрение и обеспечение долгосрочной надежности. Это включает в себя детальные инженерные расчеты, подбор сопутствующего оборудования, корректный монтаж, а также стратегии контроля и защиты. Эти меры напрямую влияют на безопасность, эффективность и экономическую целесообразность всего нагревательного комплекса.

Инженерные расчеты и подбор сопутствующего оборудования

Для эффективной и безопасной эксплуатации патронного нагревателя с параметрами 10×158 мм, 300 Вт, 50 В необходимо тщательно подойти к выбору всех компонентов электрической схемы.

1. Источник питания:
   • Поскольку 50 В не является стандартным напряжением сети, потребуется специализированный источник. Это может быть понижающий трансформатор с соответствующим выходным напряжением или источник питания постоянного тока (БП), если нагреватель работает от DC-сети.
   • Важно обеспечить запас мощности источника питания не менее 20-30% от номинальной мощности нагревателя (т.е., для 300 Вт потребуется источник мощностью не менее 360-390 Вт). Это предотвратит перегрузку источника и продлит его ресурс.
2. Выбор сечения кабелей:
   • При токе 6 А (рассчитанном в Части 1) выбор сечения проводников должен учитывать не только номинальный ток, но и длину проводки, условия прокладки (температура окружающей среды, способ монтажа: в лотке, в трубе, в воздухе), а также допустимое падение напряжения.
   • Для коротких участков (до нескольких метров) и прокладки в воздухе, как правило, достаточно медного провода сечением 0,75–1,0 мм². Однако, для обеспечения повышенной надежности, минимизации потерь и потенциального увеличения длины линии, рекомендуется использовать провод сечением 1,5 мм². Это также создаст запас по токовой нагрузке и уменьшит тепловые потери в самих проводах. Всегда следует сверяться с действующими нормами ПУЭ или отраслевыми стандартами.
3. Системы контроля температуры:
   • PID-контроллер: Пропорционально-интегрально-дифференциальный регулятор является стандартом для точного поддержания температуры. Он использует данные от датчика (термопары или терморезистора) для модуляции мощности, подаваемой на нагреватель, минимизируя колебания температуры.
   • Датчик температуры: Предпочтительно использовать встроенную термопару типа K, если это возможно, для наиболее точного и быстрого измерения температуры непосредственно на теле нагревателя. Внешние термопары также применимы, но их размещение требует аккуратности для получения репрезентативных данных.
   • Твердотельное реле (SSR) / Электромагнитное реле: Выбираются исходя из номинального тока (не менее 6 А, с запасом 20-30%) и типа управления (импульсное для PID). SSR предпочтительны для частых переключений, так как они не имеют механических контактов и обладают большим ресурсом.
4. Защитные элементы:
   • Автомат защиты по току: Устанавливается на входе цепи питания. Номинал выбирается с учетом тока нагревателя (6 А) и сечения кабеля. Для 6 А обычно достаточно автомата на 6–10 А.
   • Предохранительный термостат (аварийный): Независимый механический или электронный термостат, который обеспечивает аварийное отключение нагревателя при превышении максимально допустимой температуры. Это критически важный элемент для предотвращения перегрева, разрушения оборудования и возгорания.
   • Устройство защитного отключения (УЗО): Применяется в случаях, когда требуется дополнительная защита от утечки тока на корпус, что особенно актуально для низковольтных систем, если есть риск контакта с влажными средами или оператором.

Пошаговая реализация и монтаж

Правильный монтаж является залогом долговечности и эффективности патронного нагревателя. Любые ошибки на этом этапе могут привести к локальному перегреву и преждевременному выходу из строя.

1. Подготовка посадочного отверстия:
   • Точность и допуски: Патронный ТЭН должен входить в отверстие с минимальным зазором. Производители обычно рекомендуют допуски по посадке класса H7 или аналогичные, что подразумевает плотную посадку с зазором в сотые доли миллиметра (например, 0,02-0,05 мм).
   • Качество поверхности: Отверстие должно быть максимально гладким, без заусенцев, следов механической обработки или загрязнений. Желательна шлифовка или хонингование для обеспечения максимальной площади контакта и равномерной теплопередачи.
2. Использование термопроводящих паст:
   • Для улучшения теплового контакта между корпусом нагревателя и стенками посадочного отверстия настоятельно рекомендуется использовать высокотемпературную монтажную пасту. Это существенно уменьшает тепловое сопротивление воздушного зазора, предотвращает локальный перегрев и повышает КПД системы.
   • Пасту следует наносить равномерным тонким слоем по всей поверхности ТЭНП, которая будет контактировать с нагреваемой деталью.
3. Условия окружающей среды:
   • При работе в агрессивных газах, жидкостях или вакууме необходимо убедиться в химической совместимости материала оболочки ТЭНП и монтажных материалов (герметиков, компаундов) с рабочей средой. Коррозия оболочки — частая причина отказа.
   • В условиях повышенной вибрации следует выбирать специально усиленные исполнения нагревателей с улучшенной механической фиксацией выводов и внутренней спирали.
4. Подключение выводов:
   • Используйте термостойкие провода соответствующего сечения, как было указано ранее.
   • Места соединения должны быть надежно изолированы и защищены от механических повреждений и влаги. Избегайте натяжения или изгибов проводов непосредственно у основания нагревателя.

Обеспечение надежности и продление срока службы

Жизненный цикл патронного нагревателя определяется не только качеством изготовления, но и условиями эксплуатации. Активное управление этими факторами позволяет значительно продлить ресурс и снизить операционные затраты.

Типичные причины отказов:

• Механические повреждения: Возникают при неправильном монтаже (забивание, изгиб), вибрациях или ударах.
• Перегрев из-за плохого теплоотвода: Наиболее распространенная причина. Низкий тепловой контакт с посадочным отверстием (большие зазоры, отсутствие пасты) или недостаточное охлаждение приводит к повышению температуры нагревательной спирали и оболочки сверх допустимых значений, что вызывает деградацию MgO, окисление спирали и, как следствие, пробой или обрыв.
• Загрязнение изоляции: Попадание влаги, масла, химикатов или пыли в область выводов или внутрь нагревателя через поврежденную герметизацию снижает электрическую прочность MgO и может вызвать короткое замыкание.
• Коррозия оболочки: Работа в агрессивных средах без соответствующего материала оболочки приводит к ее разрушению и повреждению внутренних элементов.
• Электрические пробои: Вызваны превышением рабочего напряжения, скачками напряжения или деградацией изоляции (MgO) в результате перегрева.
• Термоциклирование: Частые и резкие перепады температуры (включение/выключение) создают механические напряжения в материалах, что со временем приводит к усталости и разрушению спирали или оболочки.

Меры профилактики и рекомендации по продлению срока службы:

• Обеспечение плотного теплового контакта: Строго соблюдайте допуски при изготовлении посадочного отверстия и всегда используйте термопроводящие пасты.
• Контроль рабочей температуры: Внедряйте точные системы контроля температуры (PID-контроллеры с термопарами) и аварийные термостаты для предотвращения перегрева.
• Избегайте постоянного термоциклирования: По возможности, используйте режимы работы, минимизирующие частые полные циклы нагрева-охлаждения. PID-контроллеры позволяют поддерживать температуру более плавно, снижая нагрузку.
• Выбор материалов: Соответствие материала оболочки и выводов условиям окружающей среды (температура, влажность, агрессивность) критически важно.
• Регулярная инспекция: Проводите периодический осмотр нагревателей на предмет механических повреждений, загрязнений, признаков коррозии или перегрева.

Производители указывают ресурс патронных нагревателей от 3000 часов и более, а максимальные рабочие температуры оболочки могут достигать 500–750 °C для стандартных исполнений и до 800-900 °C для суперсплавов, при условии соблюдения всех эксплуатационных требований.

Особенности заказа и производства нестандартных ТЭНП (50 В)

Хотя патронные нагреватели являются распространенным продуктом, модель с напряжением 50 В (особенно 300 Вт, 10×158 мм) чаще всего относится к категории нестандартных или изготавливаемых на заказ изделий. Это накладывает определенные требования к процессу закупки и взаимодействия с поставщиком.

1. Индивидуальное изготовление: Большинство стандартных предложений на рынке ориентированы на 12, 24, 48, 110, 220/230, 380/400 В. Производство на 50 В, как правило, требует индивидуального расчета и изготовления нагревательной спирали, а также подбора оптимального соотношения диаметра и длины для заданной мощности.
2. Важность технического задания (ТЗ): При заказе нестандартного ТЭНП крайне важно предоставить производителю максимально полное ТЗ, включающее не только электрические и геометрические параметры, но и условия эксплуатации (температура среды, тип нагреваемого объекта, наличие вибраций, агрессивность среды), тип выводов, наличие термопары и требования к допускам посадочного отверстия.
3. Ценообразование и сроки: Изготовление на заказ может влиять на стоимость (обычно выше, чем у серийных изделий) и сроки поставки. Целесообразно запрашивать коммерческие предложения у нескольких производителей.
4. Взаимодействие с производителем: Активный диалог с инженерами производителя позволяет уточнить технические детали, оптимизировать конструкцию и избежать потенциальных проблем на этапе эксплуатации.

Чек-лист для заказа и проектирования патронного нагревателя

Для обеспечения корректного выбора и заказа патронного нагревателя, а также для эффективного проектирования сопутствующей системы, рекомендуем использовать следующий чек-лист. Он поможет систематизировать требования и обеспечить полное соответствие ожиданиям.

Кейсы применения и паттерны

Рассмотрим несколько сценариев использования патронного нагревателя 10×158 мм, 300 Вт, 50 В, чтобы проиллюстрировать его ценность для различных сегментов B2B.

1. SMB-сегмент: Локальный нагрев в производстве композитов

Задача: Небольшая компания, специализирующаяся на производстве мелкосерийных изделий из композитных материалов, нуждается в точном и контролируемом нагреве локальных участков пресс-формы для полимеризации смолы. Важно обеспечить равномерную температуру в ограниченной зоне и минимизировать риски, связанные с электрооборудованием, поскольку производство ведется в небольшом цеху с ограниченными ресурсами электроснабжения.

Решение: Внедрение патронных нагревателей 10×158 мм, 300 Вт, 50 В, размещенных непосредственно в критических зонах пресс-формы. Питание осуществляется от специализированного низковольтного блока питания. Каждый нагреватель оснащен встроенной термопарой, подключенной к PID-контроллеру, обеспечивающему точность до ±1 °C. Медный корпус пресс-формы обеспечивает хороший теплоотвод, а применение термопасты между нагревателем и формой улучшает теплопередачу.

Экономический эффект / ROI:

• Снижение брака: Точный локальный нагрев исключает недополимеризацию или перегрев, что ведет к сокращению брака на 15-20%.
• Экономия энергии: Локализованный нагрев и эффективный контроль позволяют снизить общее энергопотребление установки на 10-12% по сравнению с объемным нагревом.
• Повышение безопасности: Низковольтная система минимизирует требования к электробезопасности, упрощает обучение персонала и снижает риски аварий. Это также способствует снижению страховых платежей.

2. Enterprise-сегмент: Системы терморегулирования в нефтегазовой отрасли

Задача: Крупное нефтеперерабатывающее предприятие нуждается в поддержании стабильной температуры малых трубопроводов, датчиков и клапанов в зимних условиях для предотвращения замерзания или кристаллизации сред. Объекты расположены на открытом воздухе, что требует высокой надежности, устойчивости к агрессивным условиям (влага, низкие температуры) и повышенной взрывобезопасности из-за наличия горючих газов.

Решение: Используются патронные нагреватели 10×158 мм, 300 Вт, 50 В с оболочкой из Incoloy 825 для максимальной коррозионной стойкости и долговечности. Нагреватели интегрированы в специализированные взрывозащищенные корпуса. Питание 50 В обеспечивается через разветвленную низковольтную сеть от центральных понижающих трансформаторов, расположенных в безопасных зонах. Каждый узел оснащен дублированными термопарами и независимыми PID-контроллерами с аварийными термостатами.

Экономический эффект / ROI:

• Предотвращение простоев: Надежный обогрев исключает замерзание оборудования, предотвращая дорогостоящие остановки производства. Оценка предотвращенных потерь от одного простоя может составлять сотни тысяч долларов.
• Снижение затрат на обслуживание: Высокая надежность и долговечность Incoloy-оболочки сокращает периодичность замены нагревателей в агрессивной среде, уменьшая затраты на персонал и материалы на 20-25% в год.
• Соответствие нормативам безопасности: Низковольтная система значительно упрощает сертификацию оборудования для взрывоопасных зон (ATEX/ГОСТ Р), сокращая время и затраты на инспекции и аудиты.

3. Hightech-сегмент: Прецизионное оборудование для биофармацевтики

Задача: Производитель аналитического оборудования для биофармацевтической промышленности разрабатывает новые микрофлюидные чипы, требующие исключительно точного и стабильного температурного режима для проведения сложных реакций и анализа образцов. Критически важна чистота процесса, отсутствие электрических наводок и минимизация теплового влияния на соседние чувствительные компоненты.

Решение: В каждом микрофлюидном чипе установлен миниатюрный патронный нагреватель 10×158 мм, 300 Вт, 50 В (специальное исполнение с высокой точностью посадки). Нагреватель питается от специализированного источника постоянного тока с низким уровнем пульсаций. Встроенная прецизионная термопара типа K обеспечивает обратную связь для PID-контроллера с разрешением до 0,1 °C. Корпус нагревателя выполнен из нержавеющей стали AISI 316L для обеспечения химической инертности и чистоты.

Экономический эффект / ROI:

• Улучшение воспроизводимости результатов: Стабильный и точный температурный контроль увеличивает воспроизводимость аналитических результатов, что напрямую влияет на качество исследований и ускоряет вывод новых продуктов на рынок.
• Минимизация наводок: Низковольтное DC-питание практически исключает электрические наводки, критичные для чувствительных сенсоров и систем обработки сигналов, снижая затраты на экранирование и отладку.
• Компактность и интеграция: Миниатюрные размеры нагревателя позволяют интегрировать его непосредственно в аналитический чип, что упрощает конструкцию прибора и снижает его габариты, делая его более конкурентоспособным на рынке.
