Патронный нагревательный элемент: секреты эффективного выбора

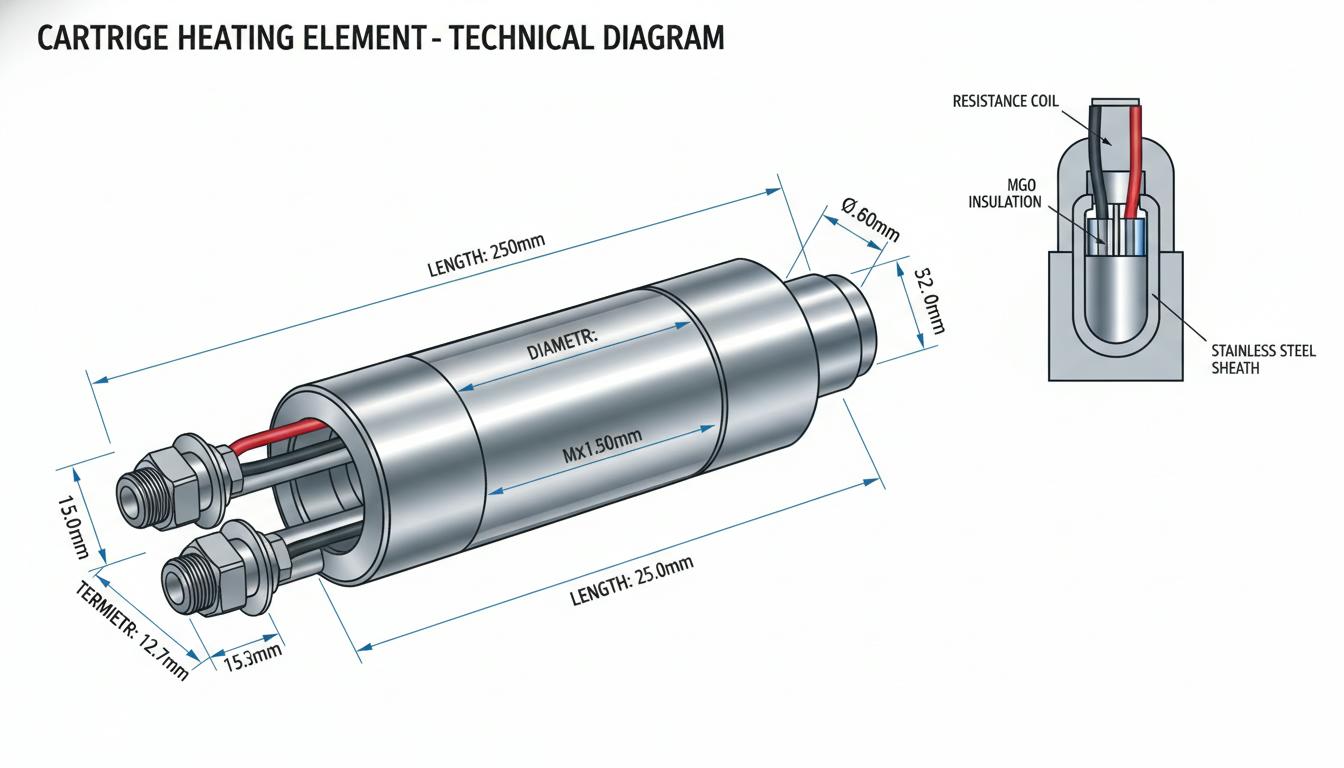

Конструкция патронного нагревателя: основа надежности

Патронный ТЭН состоит из нескольких ключевых элементов, обеспечивающих долговечность и равномерный теплообмен. Внешняя оболочка изготавливается из нержавеющей или углеродистой стали, устойчивой к коррозии и агрессивным средам. Внутри — керамический сердечник (из технической керамики или оксида магния), на который наматывается спираль из нихромовой проволоки высокого сопротивления — основной нагревательный элемент.

<p>Между спиралью и оболочкой заполняется порошок оксида магния (периклаз), выступающий диэлектриком с высокой теплопроводностью. Он уплотняется методом обжатия, что исключает пустоты и предотвращает контакт спирали с корпусом. Один конец нагревателя герметично закрыт, а другой оснащен токоведущими выводами в виде шпилек с резьбой или гибких проводов в термостойких трубках, со «холодной зоной» от 5 мм для защиты соединений.</p>

<h3>Секрет равномерного нагрева</h3>
<p>Спираль формируется с точным шагом витков, что минимизирует разность температур по длине и продлевает срок службы. При нагреве молекулы расширяются, ускоряя теплопередачу к оболочке и объекту.</p>

<table>
    <thead>
        <tr>
            <th>Компонент конструкции</th>
            <th>Материал</th>
            <th>Функция</th>
        </tr>
    </thead>
    <tbody>
        <tr>
            <td><strong>Внешняя оболочка</strong></td>
            <td>Нержавеющая/углеродистая сталь</td>
            <td>Защита от коррозии, теплопроводность к объекту</td>
        </tr>
        <tr>
            <td><strong>Нагревательная спираль</strong></td>
            <td>Нихромовая проволока</td>
            <td>Преобразование электричества в тепло</td>
        </tr>
        <tr>
            <td><strong>Сердечник</strong></td>
            <td>Техническая керамика/оксид магния</td>
            <td>Изоляция и поддержка спирали</td>
        </tr>
        <tr>
            <td><strong>Заполнитель</strong></td>
            <td>Оксид магния (периклаз)</td>
            <td>Диэлектрик, теплопроводность, уплотнение</td>
        </tr>
        <tr>
            <td><strong>Выводы</strong></td>
            <td>Шпильки/провода в трубках</td>
            <td>Подключение, защита от вибраций</td>
        </tr>
    </tbody>
</table>

<p>Такая конструкция позволяет выдерживать температуры до <strong>760°C</strong> и работать в вакууме, при вибрациях или в агрессивных средах.</p>

<h2>Принцип работы: от тока к теплу</h2>
<p>При подаче электричества нихромовая спираль нагревается, и тепло через периклас передается оболочке, а затем - нагреваемому объекту путем теплопроводности. Ключевой секрет: для эффективного теплообмена нагреватель должен плотно вставляться в отверстие (диаметр чуть больше ТЭНа); иначе воздух ухудшит передачу, что может привести к перегреву. Максимальная плотность мощности составляет <strong>387 Вт/дюйм²</strong>, что обеспечивает высокую отдачу по всей поверхности.</p>

<p>Одноконцевые модели (заваренные с одного конца) идеальны для твердых объектов, газов или жидкостей, где молекулы равномерно распределяют тепло. Преимущества включают длительный срок службы, равномерную температуру и локализованный нагрев без нагрева всего блока.</p>

<h2>Типы патронных нагревателей: выбирайте под задачу</h2>
<p>Разнообразие типов является главным секретом подбора. Основные категории включают:</p>
<ul>
    <li><strong>Стандартные (классические)</strong>: Нихромовая спираль в керамических изоляторах, наружные выводы. Для общих задач, простая установка.</li>
    <li><strong>Высокомощные</strong>: Проволока намотана на стержень оксида магния. Для интенсивного нагрева.</li>
    <li><strong>С термопарой</strong>: Встроенная термопара для точного контроля температуры. Идеальны для промышленности.</li>
    <li><strong>Вибрационные</strong>: С гибкими выводами для подвижных станков.</li>
    <li><strong>С фиксаторами</strong>: Резьба или аксессуары для монтажа в пресс-формах.</li>
</ul>

<table>
    <thead>
        <tr>
            <th>Тип</th>
            <th>Особенности</th>
            <th>Применение</th>
            <th>Температура/Мощность</th>
        </tr>
    </thead>
    <tbody>
        <tr>
            <td><strong>Стандартный</strong></td>
            <td>Наружные выводы, керамика</td>
            <td>Пресс-формы, штампы</td>
            <td>До 760°C, средняя мощность</td>
        </tr>
        <tr>
            <td><strong>Высокомощный</strong></td>
            <td>Намотка на MgO-стержень</td>
            <td>Интенсивный локальный нагрев</td>
            <td>Высокая мощность</td>
        </tr>
        <tr>
            <td><strong>С термопарой</strong></td>
            <td>Внутренний контроль</td>
            <td>Промышленные процессы</td>
            <td>Точная регулировка</td>
        </tr>
        <tr>
            <td><strong>Вибрационный</strong></td>
            <td>Гибкие трубки</td>
            <td>Подвижные части</td>
            <td>Вибрации, агрессия</td>
        </tr>
    </tbody>
</table>

<p>Мощность: низкая, средняя, высокая - подбирается в зависимости от требуемого тепла процесса.</p>

<h2>Технические характеристики: ключевые параметры для выбора</h2>
<p>Секрет эффективности заключается в точном подборе по спецификациям:</p>
<ul>
    <li><strong>Диаметр</strong>: 2–18 мм (стандарт: 6,5; 8; 10; 12,5; 15,5 мм).</li>
    <li><strong>Длина</strong>: 30–600 мм (эффективная зона короче "холодных" концов).</li>
    <li><strong>Напряжение</strong>: 12–600 В.</li>
    <li><strong>Мощность</strong>: 100 Вт – 10 кВт+, плотность до 387 Вт/дюйм².</li>
    <li><strong>Температура оболочки</strong>: До 760°C.</li>
    <li><strong>Монтаж</strong>: Резьба, фланцы, штуцеры; допуск отверстия +0,05–0,2 мм.</li>
</ul>

<p>Важно помнить, что несоответствие размеров может привести к перегреву, снижению диэлектрической прочности и короткому замыканию. Рекомендуется выбирать с запасом по мощности от 10 до 20% для равномерности нагрева.</p>

<h2>Области применения: где раскрывается потенциал</h2>
<p>Патронные ТЭНы являются универсальными решениями для локального нагрева:</p>
<ul>
    <li><strong>Пресс-формы и экструзия</strong>: Равномерный нагрев внутри формы для плавления полимеров.</li>
    <li><strong>Штампы, блоки, пластины</strong>: Нагрев металла изнутри.</li>
    <li><strong>Платформы равномерного нагрева</strong>: Несколько ТЭНов в пластине для восстановления металлов.</li>
    <li><strong>Обрабатывающие центры</strong>: Вибрационные модели для станков.</li>
    <li><strong>Вакуум, газы, жидкости</strong>: Конвективный/проводящий нагрев.</li>
</ul>

<p>Преимущества включают герметичность, устойчивость к вибрациям и точность.</p>

Секреты эффективного выбора: пошаговое руководство

Шаг 1: Определите применение. Например, для пресс-форм — выбирайте модели с термопарой; для подвижного оборудования — гибкие выводы.

Шаг 2: Рассчитайте необходимую мощность и размеры. Плотность мощности можно вычислить с помощью формулы: общая мощность делить на площадь. Для отверстия дайте дополнительный зазор: диаметр ТЭНа + 0,05–0,2 мм. Используйте онлайн-калькуляторы производителей для более точного расчета.

Шаг 3: Учитывайте среду эксплуатации. Для агрессивных сред выбирайте нержавеющую сталь; для специальных случаев — титан.

Шаг 4: Проверьте температуры и контроль. Максимально возможная температура составляет 760°C; наличие термопары подходит для PID-регулировки.

Шаг 5: Оцените монтажные возможности. Резьба для фиксации и обязательно наличие «холодной зоны» больше 5 мм для предотвращения повреждений соединений.

<h3>Критерии приоритета</h3>
<table>
    <thead>
        <tr>
            <th>Критерий</th>
            <th>Рекомендация</th>
            <th>Почему важен</th>
        </tr>
    </thead>
    <tbody>
        <tr>
            <td><strong>Размеры</strong></td>
            <td>Точность ±0,05 мм</td>
            <td>Обеспечивает оптимальный теплообмен и предотвращает короткие замыкания.</td>
        </tr>
        <tr>
            <td><strong>Мощность</strong></td>
            <td>Запас 10–20%</td>
            <td>Для равномерности нагрева и долговечности элемента.</td>
        </tr>
        <tr>
            <td><strong>Температура</strong></td>
            <td>Макс. 760°C</td>
            <td>Гарантирует безопасность процесса.</td>
        </tr>
        <tr>
            <td><strong>Тип</strong></td>
            <td>С термопарой для контроля</td>
            <td>Обеспечивает высокую точность ±1–2°C.</td>
        </tr>
        <tr>
            <td><strong>Материал</strong></td>
            <td>Нержавеющая сталь AISI 304/321</td>
            <td>Эффективна в условиях коррозии и вибраций.</td>
        </tr>
    </tbody>
</table>

<h2>Типичные ошибки и как их избежать</h2>
<p>Среди распространенных ошибок стоит отметить:</p>
<ul>
    <li><strong>Несоответствие размеров:</strong> Это может привести к перегреву и коротким замыканиям. <em>Решение:</em> измеряйте отверстие лазером.</li>
    <li><strong>Недооценка мощности:</strong> Это приведет к неравномерному нагреву. <em>Решение:</em> расчет по плотности 200–350 Вт/дюйм².</li>
    <li><strong>Игнорирование среды:</strong> Это может вызвать коррозию. <em>Решение:</em> используйте нержавеющую сталь или титан.</li>
    <li><strong>Отсутствие термопары:</strong> Это приведет к перегреву. <em>Решение:</em> выберите модели с встроенным контролем.</li>
    <li><strong>Неэффективный монтаж:</strong> Воздушные зазоры ухудшают теплообмен. <em>Решение:</em> используйте термопасту и добивайтесь плотной посадки.</li>
</ul>

<p><strong>Секрет мастеров:</strong> тестируйте вхождение вручную и используйте системы автоматики для распределения мощности в платформах.</p>

Монтаж и обслуживание: продлите срок службы

Пошаговый монтаж:

1. Просверлите отверстие, учитывая диаметр +0,1 мм.
2. Смажьте отверстие термопастой.
3. Вставьте ТЭН и зафиксируйте его резьбой.
4. Подключите ТЭН через реле или терморегулятор.
5. Проверьте сопротивление.

<p><strong>Обслуживание:</strong> рекомендуется периодически очищать ТЭН и проверять изоляцию с помощью мегаомметра с пределом больше 10 МОм.</p>

Заключение: инвестируйте в расчет

Правильный выбор патронного ТЭНа требует баланса между мощностью, размерами и типом, чтобы обеспечить оптимальные условия для конкретного промышленного процесса. И не забудьте, что рациональный подбор оборудования повысит не только его эффективность, но и срок службы всего аппарата!

Монтаж и обслуживание: продлите срок службы

Когда речь заходит о монтаже патронного нагревателя, важно следовать определенным рекомендациям, чтобы обеспечить надежную работу и максимальную эффективность. Правильная установка и регулярное обслуживание помогут избежать возможных повреждений и продлить срок службы устройства.

<h3>Пошаговый монтаж</h3>
<ol>
    <li>Просверлите отверстие с учетом допустимого диаметра, который должен быть на 0,1 мм больше, чем сам ТЭН.</li>
    <li>Перед установкой рекомендуется смазать отверстие термопастой для улучшения теплопередачи.</li>
    <li>Вставьте ТЭН в отверстие и зафиксируйте его с помощью резьбы или других крепежных элементов.</li>
    <li>Подключите ТЭН к системе управления через реле или терморегулятор для автоматического контроля температуры.</li>
    <li>По завершении монтажа проверьте сопротивление нагревательного элемента с помощью мультиметра.</li>
</ol>

<h3>Обслуживание</h3>
<p>Регулярное обслуживание патронного ТЭНа включает в себя:</p>
<ul>
    <li>Периодическую очистку устройства от загрязнений, чтобы избежать их накопления и ухудшения теплообмена.</li>
    <li>Проверку изоляции нагревателя с использованием мегаомметра. Рекомендуемое значение сопротивления должно быть больше 10 МОм.</li>
    <li>Контроль состояния термопары, если она предусмотрена, для обеспечения точности измерений и поддержания нужной температуры.</li>
</ul>

<h2>Ошибки при эксплуатации и советы по их устранению</h2>
<p>При эксплуатации патронных нагревателей можно столкнуться с рядом распространенных ошибок. Ниже перечислены основные из них и рекомендации по их устранению:</p>
<ul>
    <li><strong>Перегрев устройства:</strong> Часто это вызвано неправильным монтажом или недостаточной плотностью вставки. <em>Решение:</em> Убедитесь, что ТЭН надежно установлен и подходит по размеру для отверстия.</li>
    <li><strong>Несоответствие температуры:</strong> Невозможность поддерживать заданную температуру может быть вызвана проблемами в системе управления. <em>Решение:</em> Проверьте работоспособность терморегулятора и подключений.</li>
    <li><strong>Износ материалов:</strong> С возрастом материалы могут терять свои свойства. <em>Решение:</em> Регулярно проверяйте состояние нагревателя и заменяйте его по мере необходимости.</li>
</ul>

<h2>Советы по выбору качественного патронного нагревателя</h2>
<p>Выбирая патронный нагреватель, учитывайте следующие рекомендации для повышения надежности и эффективности:</p>
<ul>
    <li><strong>Изучите производителя:</strong> Выбирайте продукцию известных брендов, которые предоставляют гарантии и полную техническую документацию.</li>
    <li><strong>Обратите внимание на отзывы:</strong> Исследуйте опыт других пользователей, чтобы определить качество и долговечность оборудования.</li>
    <li><strong>Проверьте сертификацию:</strong> Убедитесь, что выбранное изделие соответствует международным стандартам безопасности и качества.</li>
</ul>

<h2>Завершение выбора: делаем правильный выбор</h2>
<p>При выборе патронного нагревателя важно учитывать все аспекты, обсужденные в статье: от конструкции и принципа работы до типичных ошибок и практических советов. Опирайтесь на полученные знания, чтобы не только сделать правильный выбор, но и обеспечить длительное и эффективное использование нагревательного устройства в вашем производственном процессе.</p>
