Идеальный выбор для вашего оборудования: тэнп патронный

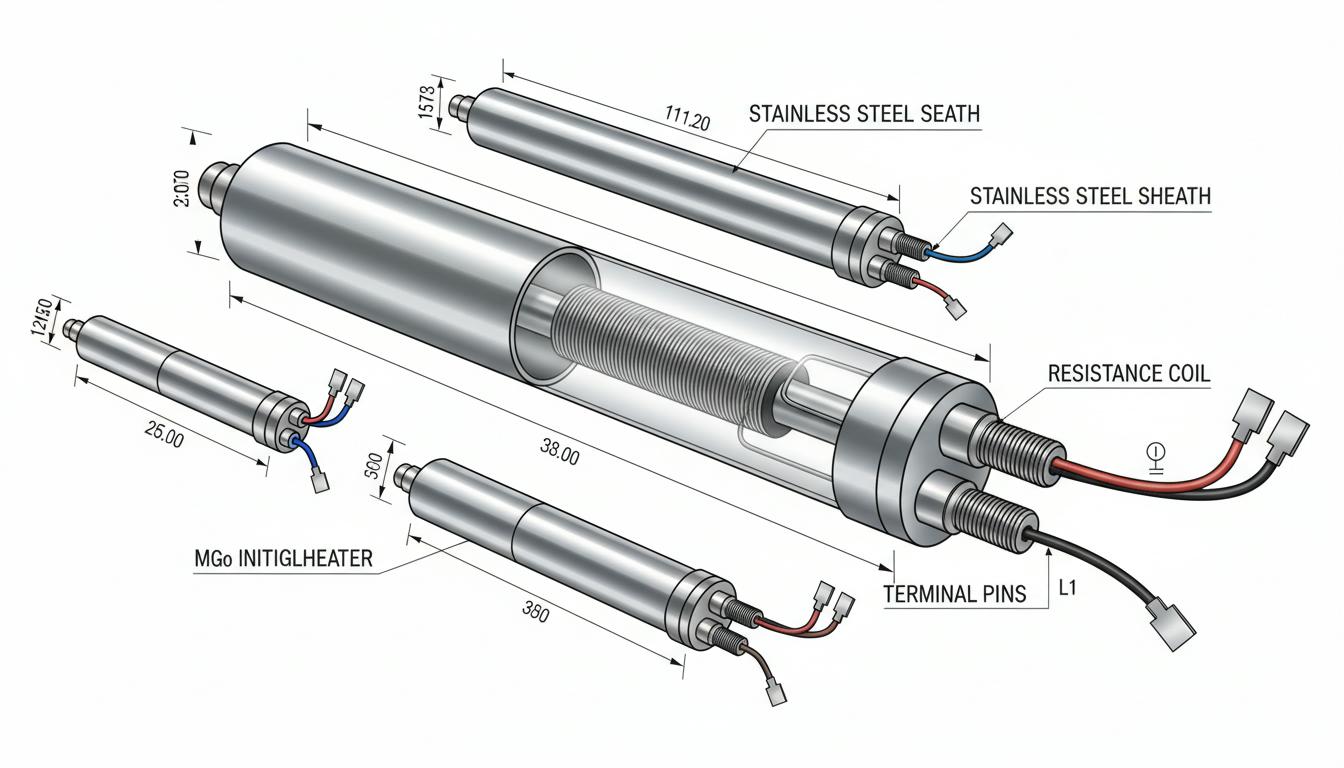

Конструкция и принцип действия
Патронный нагреватель обладает простой, но высокоэффективной конструкцией:
- Внешняя оболочка: состоит из нержавеющей стали (SS304, SS310S, SS316) или углеродистой стали, что обеспечивает устойчивость к коррозии и агрессивным условиям.
- Нагревательный элемент: нихромовая спираль (Ni80Cr20 или Х20Н80), преобразующая электрический ток в тепло.
- Изоляция: оксид магния (MgO) высокой чистоты, обеспечивающий отличную теплопроводность и электроизоляцию.
- Выводы электропитания: могут быть выполнены в виде шпилек с резьбой, проводов со стекловолоконной изоляцией или гибких термостойких трубок.
Принцип работы нагревателя основан на контактной методике нагрева. При подаче электрического тока нихромовая спираль нагревается, а оксид магния обеспечит равномерное распределение тепла от корпуса к окружающей среде или металлоконструкциям.
Технические характеристики
| Параметр | Значение |
|---|---|
| Мощность | 100 Вт — 10 кВт и выше; удельная поверхностная мощность до 50 Вт/см² |
| Удельная поверхностная мощность | 5-15 Вт/см² (стандартные); до 50 Вт/см² (высокомощные) |
| Диаметр | 6,5-20 мм (изготавливаются с точностью ±0,05 мм) |
| Длина стержня | От 280 мм до 6000 мм |
| Напряжение питания | 12 В — 600 В |
| Рабочая температура | До 350°C |
| Сопротивление изоляции | Свыше 0,5 МОм |
| Допустимая погрешность размеров | ±1.5% |
Низкомощные модели способны поддерживать температуру рабочей среды на уровне 250-300°C и используются в бытовых приборах и небольших мастерских, где необходим нагрев небольшого объема материала.
Ключевые преимущества ТЭНП
- Компактность и мощность: несмотря на небольшие размеры, патронные нагреватели обеспечивают высокий уровень мощности, позволяя их использование в ограниченных пространствах.
- Герметичное исполнение: один конец нагревателя запаян, что защищает от влаги и агрессивных сред, что делает их применимыми в условиях вибрации и неблагоприятных факторов.
- Равномерное распределение тепла: достигается за счет точного соблюдения концентрической обмотки спирали и оптимального расстояния между витками.
- Высокая теплоотдача и долговечность: конструкции ТЭНП способствуют длительному сроку службы и прочности нагревателя.
- Универсальность применения: могут нагревать воду, воздух, металл и химические растворы одним нагревательным элементом.
- Направленное тепловое воздействие: обеспечивает точечный нагрев без необходимости нагревать весь блок оборудования.
- Экономичность: ТЭНП отличаются доступной ценой, легкостью монтажа и надежностью.
Применение в промышленности
Патронные нагреватели находят широкое применение в различных отраслях:
- Литейная промышленность: нагрев литейных форм и формовочных коллекторов.
- Переработка пластмасс: нагрев пресс-форм, экструдеров и упаковочного оборудования.
- Горячая штамповка: нагрев штампов для высокопрочных листов, что повышает эффективность процесса.
- Упаковочная промышленность: встроены в пресс-формы для кромкооблицовки.
- Тепловая обработка: используются в ножах для термической резки и пресс-формах.
- Трубопроводные системы: обогрев труб, фитингов и переходников.
- Нагрев жидкостей: воды, жиров, масла и растворов кислот и щелочей.
- Газообразные среды: поддержание температуры технологических газов.
Холодные зоны и их контроль
Ключевой особенностью патронных нагревателей являются «холодные зоны» на концах длиной от 5 мм и выше. В некоторых областях, например, в запайщиках, два конца нагревателя остаются холодными по сравнению с центром.
Для равномерного распределения тепла можно применять ТЭНП с более высокой мощностью на концах, часто используется распределение мощности 35/30/35. Производители предлагают модели с независимым управлением отдельных зон нагрева.
Критерии выбора ТЭНП для вашего оборудования
При выборе патронного нагревателя крайне важно учитывать несколько ключевых факторов:
- Правильно подобранная мощность: этот критерий напрямую влияет на эффективность работы и срок службы устройства.
- Соответствие размеров: параметры нагревателя должны совпадать с размерами монтажного отверстия.
- Материал оболочки: выбор между нержавеющей и углеродистой сталью определяет устойчивость к повреждениям.
- Температурные требования: убедитесь, что максимальная температура нагревателя соответствует вашим потребностям.
- Использование термопары: для контроля температуры и повышения эффективности нагрева.
- Использование термопасты: рекомендуется при наличии дефектов оборудования для обеспечения герметичности.
Типы патронных нагревателей
- Высокомощные ТЭНП: с поверхностной мощностью до 50 Вт/см², используются для формовки и плавки.
- Низкомощные ТЭНП: предназначены для бытовых приборов и небольших цехов.
- Модели для подвижных частей: оснащены гибкими термостойкими трубками для установки.
- Специализированные модели: разрабатываются под конкретные требования с индивидуальным дизайном.
Таким образом, выбор патронного нагревателя является критически важным шагом для обеспечения эффективного и долговечного использования вашего оборудования, особенно в условиях, требующих высокой точности и надежности. Далее мы рассмотрим более детально применение ТЭНП в различных отраслях и примеры их успешного использования в реальных условиях.
Примеры успешного применения ТЭНП в различных отраслях
Патронные ТЭНы находят свою нишу в самых разнообразных областях, обеспечивая высокую эффективность нагрева и надежность в эксплуатации. Рассмотрим более подробно примеры их использования в нескольких ключевых отраслях.
Литейная промышленность
В литейной промышленности патронные нагреватели используются для нагрева форм и формовочных коллекторов. Это позволяет улучшить качество отливок и сократить время на подготовку форм. Высокая температура, достигаемая с помощью ТЭНП, способствует обеспечению необходимого уровня пластичности металла, что, в свою очередь, минимизирует время, затрачиваемое на налив.
Производство пластиковых изделий
В производстве пластмасс патронные нагреватели являются неотъемлемой частью экструзионного оборудования. Нагрев пресс-форм в процессе экструзии позволяет достичь равномерного распределения температуры, что способствует улучшению характеристик готовых изделий. Это уменьшает вероятность образования дефектов и повышает производительность.
Системы обогрева
Патронные ТЭНы также активно применяются в трубопроводных системах для обогрева труб из полиэтилена. Это особенно важно в холодных климатических условиях, где охлаждение жидкости может привести к её замерзанию и повреждению системы. Использование ТЭНП обеспечивает надежный и эффективный обогрев, что значительно снижает риск аварийных ситуаций.
Обработка пищевых продуктов
В пищевой промышленности ТЭНП используются для нагрева осуществления термической обработки жидкостей, таких как масла и жиры. За счет высокой точности температурного контроля достигается необходимая термическая обработка, что критически важно для сохранения пищевого качества и безопасности продукции.
Нагрев жидкостей и газообразных сред
Патронные нагреватели также применяются для нагрева различных жидкостей и газов в химической и медицинской отраслях. Особая конструкция позволяет эффективно нагревать химически активные вещества, обеспечивая безопасность и высокую долговечность оборудования.
Проблемы выбора и установки ТЭНП
При выборе и установке патронных нагревателей необходимо учитывать несколько критических аспектов, которые могут повлиять на общую эффективность и длительность эксплуатации.
Тефлоновое или керамическое покрытие
Выбор между различными покрытиями нагревателя, такими как тефлон или керамика, может значительно повлиять на его работу в агрессивной среде. Эти средства увеличивают устойчивость к коррозийным атакам и значительно продлевают срок службы нагревателя.
Интеграция в систему управления
При проектировании системы нагрева крайне важно правильно интегрировать ТЭНП в систему управления. Использование современных микроконтроллеров и сенсоров может обеспечить оптимизацию процессов, минимизацию перепадов температуры и сокращение потребления энергии.
Монтаж и доступность
Монтаж патронных нагревателей должен быть выполнен с учетом всех норм и стандартов. Необходимо обеспечить доступ к нагревателям для обслуживания и замены. Также важно, чтобы размер монтажных отверстий соответствовал параметрам ТЭНП, что позволит избежать перегрева и повреждений.
Технические инновации и перспективы
С учетом растущего спроса на более эффективные и надежные решения в сфере нагрева, производители продолжают внедрять инновации.
Автоматизированные системы контроля
Современные системы контроля, использующие IoT-технологии, позволяют контролировать состояние нагревателей в реальном времени. Интеграция с системами автоматизации помогает в раннем выявлении аварийных ситуаций и снижает затраты на обслуживание.
Материалы нового поколения
Исследования в области новых материалов для нагревательных элементов и изоляции открывают путь к созданию более эффективных решений. Использование наноматериалов и новых композиций может значительно повысить теплопроводность и долговечность нагревателей.
С учетом всех этих факторов патронные ТЭНы продолжают быть не только удобными, но и высокоэффективными решениями для многих отраслей, что делает их идеальным выбором для современного оборудования.
