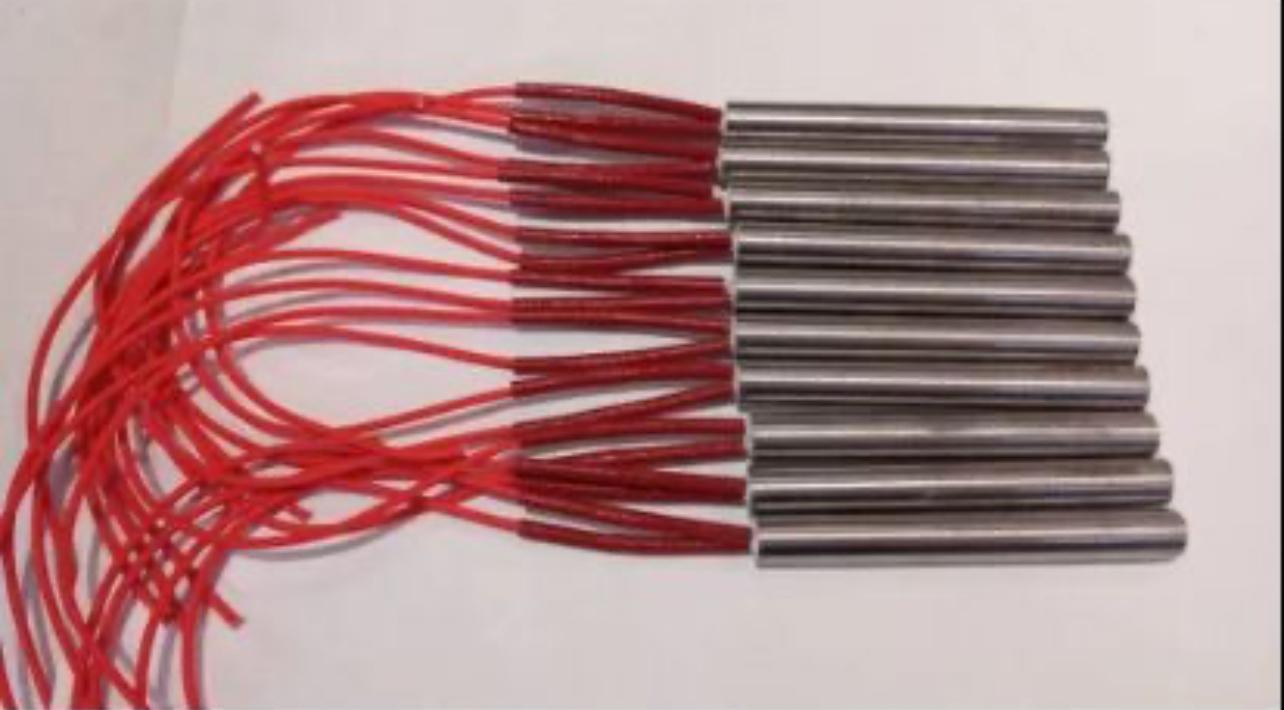

Патронные Тэны. 12- 12.5 мм длина 130 мм 380 воль 380-450ват
Патронные Тэны. 12- 12.5 мм длина 130 мм 380 воль 380-450ват
1. Что такое патронные ТЭНы
Патронные ТЭНы (ТЭНП, пальчиковые нагреватели) представляют собой компактные трубчатые электронагреватели. Они выполнены в виде металлической трубки (патрона) с внутри расположенным нагревательным элементом в форме резистивной спирали, изолированной керамической втулкой и заполненной порошком двуокиси магния. Это сочетание обеспечивает высокую теплопроводность и электрическую изоляцию.
- Диаметр патронных ТЭНов варьируется от 3 до 50 мм, включая стандартные размеры 12 и 12,5 мм.
- Длина ТЭНов колеблется от 50 до 1300 мм, и конкретный размер 130 мм подходит для многих производственных задач.
2. Конструкция и принцип работы
- Корпус изготавливается из нержавеющей стали или латуни, что обеспечивает надежность и коррозионную стойкость.
- Внутри находится нагревательный элемент из проволоки высокого сопротивления (например, NiCr 80/20), намотанной спиралью на керамический сердечник-периклаз для электрической изоляции и теплопроводности.
- Порошок двуокиси магния (MgO) заполняет внутреннее пространство, обеспечивая эффективный тепловой обмен между спиралью и корпусом.
- Патронные ТЭНы предназначены для прямого контакта с элементами оборудования, что способствует быстрому и равномерному нагреву.
3. Электрические и тепловые характеристики
- Напряжение питания ТЭНов может составлять 220 В, 380 В и выше. 380 В — стандарт для мощного промышленного оборудования, работающего в трехфазных сетях.
- Мощность, находящаяся в диапазоне 380–450 Вт для моделей диаметром 12–12,5 мм и длиной 130 мм, оптимальна для локального нагрева.
- Удельная мощность достигает до 50 Вт/см², что гарантирует эффективный тепловой обмен даже в ограниченных пространствах.
4. Преимущества патронных ТЭНов с такими параметрами
- Компактность и универсальность: Размер 12–12,5 мм и длина 130 мм позволяют легко вписывать ТЭН в отверстия нужного диаметра для быстрого прогрева.
- Высокая теплопередача: Благодаря использованию MgO и плотному прилеганию достигаются минимальные теплопотери.
- Надежность и долговечность: Корпус и изоляционные материалы выдерживают температуры до 500 °C, что гарантирует долгий срок службы.
- Гибкость применения: Данные ТЭНЫ подходят для нагрева различных объектов, включая пресс-формы, лабораторное и промышленное оборудование.
5. Области применения
- Нагрев металлических частей пресс-форм для литья.
- Использование в термопластавтоматах и экструдиционном оборудовании.
- Поддержание температуры в упаковочном, лабораторном и пищевом оборудовании.
- Применение в производственных линиях пищевой и химической промышленности.
6. Технические рекомендации по эксплуатации и монтажу
- Подбор отверстия для ТЭН должен быть точным; необходимый диаметр — 12–12,5 мм.
- Важно обеспечить электробезопасность и надежное заземление системы.
- Для повышения теплопередачи рекомендуется использование высокотемпературной монтажной пасты.
- Следует соблюдать температурные лимиты (до 500 °C) и контролировать рабочие режимы для предотвращения перегрева.
7. Выводы и ключевые моменты для статьи
| Параметр | Значение/Особенность |
|---|---|
| Диаметр | 12–12,5 мм |
| Длина | 130 мм |
| Напряжение | 380 В (промышленное трехфазное питание) |
| Мощность | 380–450 Вт |
| Материал корпуса | Нержавеющая сталь / латунь |
| Нагревательный элемент | Проволока NiCr на керамическом сердечнике |
| Заполнитель | Порошок двуокиси магния (MgO) |
| Максимальная температура | До 500 °C |
| Применение | Пресс-формы, экструдеры, штампы, химия, пищевая промышленность |
| Ключевые преимущества | Компактность, высокая эффективность теплопередачи, надежность, простота монтажа |
Данная информация охватывает важнейшие аспекты конструкций и параметров патронных ТЭНов с учетом их применения в различных отраслях. В следующей части статьи будет рассмотрено более подробно, как правильно подбирать и монтировать данные устройства для достижения оптимальной производительности.
8. Установка и монтаж патронных ТЭНов
Правильный монтаж патронных ТЭНов является ключом к их эффективной работе и долговечности. Важно учитывать несколько факторов, чтобы гарантировать надежное и безопасное функционирование этих устройств.
8.1. Подбор отверстия для установки
Для установки патронных ТЭНов с диаметром 12–12,5 мм необходимо создать отверстие точного размера. Неправильный размер отверстия может привести к плохому контакту, что негативно скажется на теплопередаче и может вызвать перегрев или неэффективную работу оборудования.
8.2. Электробезопасность и заземление
Обеспечение электробезопасности при использовании патронных ТЭНов крайне важно. Установка надежного заземления поможет минимизировать риск короткого замыкания и защитит оборудование от внештатных ситуаций. Все подключения должны соответствовать действующим стандартам безопасности.
8.3. Использование монтажной пасты
Для улучшения теплопередачи рекомендуется применять высокотемпературную монтажную пасту. Это обеспечивает лучшее прилегание ТЭНа к нагреваемой поверхности и снижает теплопотери, что способствует более эффективному нагреву и экономии энергии.
8.4. Контроль температурных режимов
При эксплуатации патронных ТЭНов необходимо строго соблюдать установленные температурные лимиты (до 500 °C). Регулярный контроль рабочих режимов поможет предотвратить перегрев, который может привести к повреждению как ТЭНа, так и оборудования в целом. Рекомендуется использовать терморегуляторы и датчики температуры для автоматизации процессов контроля.
9. Техническое обслуживание и ремонт
Обеспечение долговечности патронных ТЭНов также связано с регулярным техническим обслуживанием. Вот несколько рекомендаций:
- Регулярные проверки: Периодически проводите визуальный осмотр нагревателей на предмет повреждений, коррозии или загрязнений. Это поможет выявить проблемы до их развития.
- Очистка: Убедитесь, что нагреватели и окружающая их зона очищены от пыли и загрязнений, которые могут препятствовать нормальному теплообмену.
- Замена поврежденных элементов: Если наблюдаются признаки повреждения, такие как обрыв провода или нарушение изоляции, важно немедленно заменить поврежденные элементы во избежание дальнейших проблем.
10. Экономическая эффективность
Использование патронных ТЭНов диаметром 12–12,5 мм и мощностью 380–450 Вт также выгодно с экономической точки зрения. Благодаря высокой эффективности теплопередачи они сокращают потребление электроэнергии и, следовательно, снижают эксплуатационные расходы. За счет быстрого нагрева оборудования уменьшается время простоя, что также способствует повышению общей производительности.
11. Перспективы и инновации в области патронных ТЭНов
С точки зрения технологий, область патронных ТЭНов постоянно развивается. Внедрение новых материалов и технологий производства позволяет создавать более эффективные и долговечные устройства. Инновации в области кондиционирования поверхности, улучшенные изоляционные материалы и интеллектуальные системы управления нагревом открывают новые возможности для применения данных нагревателей в современных производственных процессах.
Таким образом, патронные ТЭНы с диаметром 12–12,5 мм и длиной 130 мм предлагают не только отличные технические характеристики, но и возможность гибкого использования в различных областях. Знание правил установки, эксплуатации и обслуживания этих устройств позволит максимально использовать их потенциал и обеспечить долгосрочную и эффективную работу оборудования.
