Откройте секреты трубчатых нагревательных элементов сегодня!

Что такое ТЭН: базовая конструкция и «начинка»

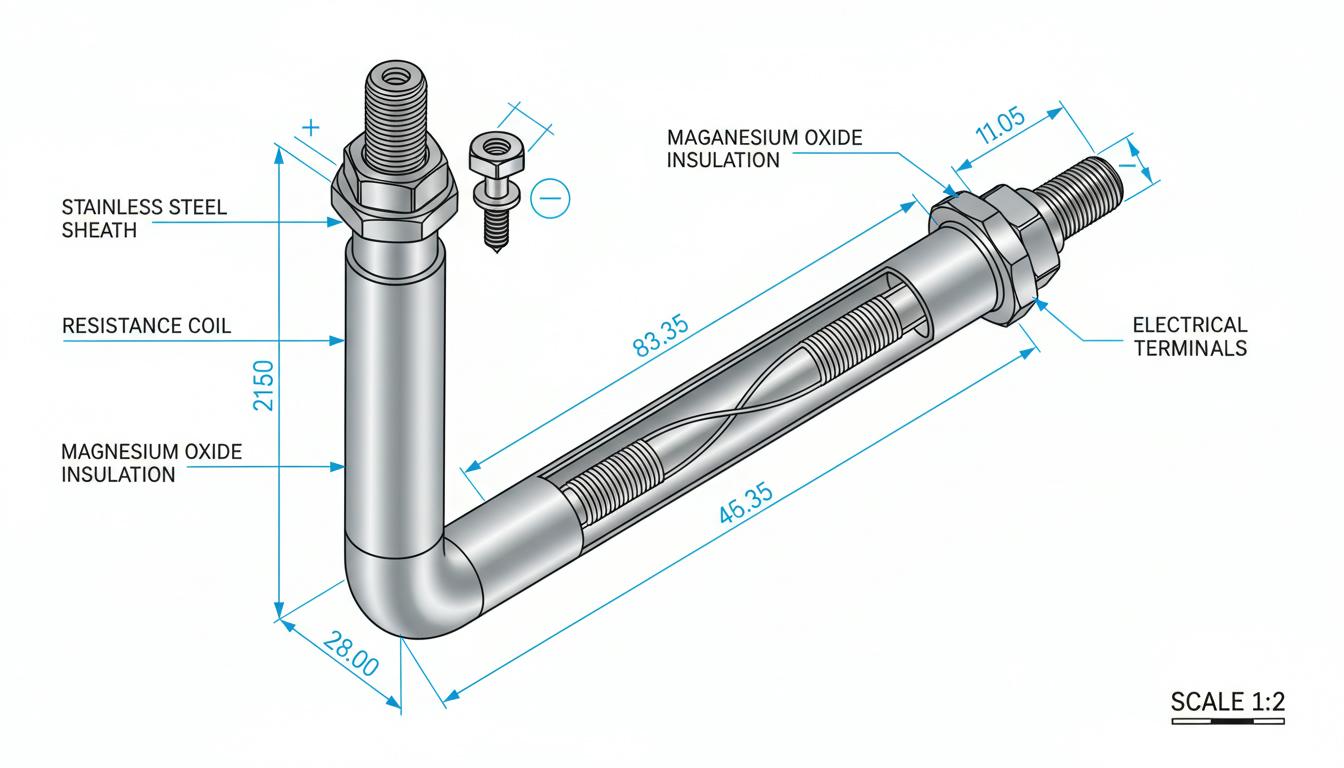

ТЭН — это трубчатый электронагреватель, представляющий собой металлическую трубку (оболочку), внутри которой скрывается настоящая «магия» нагрева. По центру трубки проходит токопроводящая спираль из нихромовой или фехралевой проволоки с высоким электрическим сопротивлением. Эта спираль нагревается при прохождении тока, превращая электричество в тепло. Пространство между спиралью и стенками трубки заполнено диэлектрическим наполнителем — обычно оксидом магния (периклазом), который обладает отличной теплопроводностью, изоляцией и механической прочностью. Толщина стенок оболочки — всего 0,8–1,2 мм, что обеспечивает быструю передачу тепла.

Спираль полностью герметизирована, соединена с контактными стержнями на концах для подключения к сети. Наполнитель под высоким давлением превращается в монолит, фиксируя спираль и исключая короткие замыкания. Диаметры трубок стандартны: 8, 10, 12, 13, 16, 18 мм, длины — от 280 мм до 6000 мм. Материалы оболочки варьируются: углеродистая сталь, нержавеющая сталь, медь, титан или даже стекло для агрессивных смет. Рабочие температуры достигают 800°C, мощность — от 100 Вт до 10 кВт+, напряжение — 12–600 В.

Секрет равномерности нагрева: спираль намотана спирально, что распределяет тепло по всей поверхности. В спиральных ТЭНах это особенно заметно — тепло передается без потерь, а конструкция устойчива к вибрациям и ударам.

Принцип работы: от тока к теплу за секунды

Работа ТЭНа проста и эффективна: электрический ток проходит через спираль, нагревая ее до высоких температур. Тепло передается через наполнитель к металлической оболочке конвекцией, излучением или теплопроводностью. Оболочка контактирует с нагреваемой средой — водой, воздухом, маслом — и отдает тепло.

• Мокрые ТЭНы (погружные): прямой контакт с жидкостью, как в бойлерах или стиральных машинах. Вода нагревается через стенку трубки.
• Сухие ТЭНы: спираль не касается среды, тепло передается косвенно — для агрессивных жидкостей или воздуха.
• Автоматика: термодатчики и терморегуляторы (до 80–120°C для быта) отключают ТЭН при достижении температуры, предотвращая перегрев. В схемах с реле или контакторами фаза подается только при необходимости.

Интересный факт: в стиральных машинах ТЭН активируется по сигналу блока управления — нагревает воду до заданной температуры, затем термодатчик останавливает процесс. В холодильниках ТЭН используется для оттаивания испарителя по таймеру.

Схема подключения типична: фаза на один контакт, ноль на другой, с реле для контроля. Для мощных систем — контакторы с катушкой.

История изобретения: от идеи к повсеместному использованию

Трубчатые электронагреватели не появились вчера — их изобретение датируется началом XX века, когда инженеры искали надежный способ преобразования электричества в тепло. Первоначально спирали из нихрома (сплав никеля и хрома) использовались открыто, но проблемы с изоляцией и безопасностью решили герметизация в трубке с изолятором. К середине века ТЭНы стали основой нагревательных приборов. Сегодня производство ТЭНов — это огромная индустрия, с возможностью индивидуальных заказов: любые формы, длины, конфигурации.

Секрет успеха: универсальность — ТЭНы припаиваются или привариваются к поверхностям, формируют сложные конструкции, работают в вакууме или на открытом воздухе.

Виды ТЭНов: от классики до high-tech

ТЭНы классифицируются по форме, применению, типу нагрева и конструкции. Вот основные «секреты» разнообразия:

• По форме: прямые, изогнутые (U-образные), спиральные, плоские (сечение 11,5×6,2 мм, длина до 1500 мм), оребренные (с ребрами для конвекции воздуха).
• По среде нагрева:
  • Воздушные: для газов, калориферы, тепловые завесы (до 450°C).
  • Жидкостные: «мокрые» для бойлеров, автоклавов (до кипения).
  • Универсальные: твердые тела, инфракрасное излучение.
• Специальные:
  • Оребренные: для воздуха до 280°C (нержавейка), идеальны для тепловентиляторов.
  • Стеклянные: для химически агрессивных сред, в ИК-пушках.
  • Погружные: штуцеры или фланцы для ванн, гальваники.

Сферы применения: от кухни до космоса (почти)

ТЭНы — короли нагрева! Их используют везде, где нужно тепло:

Бытовые приборы:

• Водонагреватели, бойлеры, чайники.
• Стиральные и посудомоечные машины.
• Спа, джакузи, обогреватели бункеров.

Промышленность:

• Печи (технологические, пищевые), горячеканальные пресс-формы.
• Гальванические ванны, термоформовщики, ламинаторы.
• Литейное производство, обувное, медицинское оборудование, автопром.
• Нагрев эпоксидки, стретч-пленки, силосов.

Специфика:

• В холодильниках — оттайка.
• В ИК-отоплении — открытый воздух.
• В вакууме или при давлении — для газов/жидкостей.

Секрет универсальности: могут быть залиты в металл для нагретых деталей или сформированы в сложные геометрии.

Преимущества и «секреты» надежности

Почему ТЭНы правят миром нагрева?

• Компактность и разнообразие: любая форма, размер — от мини для быта до гигантов для заводов.
• Долговечность: устойчивость к вибрациям, ударам, агрессивным средам; срок службы — годы.
• Эффективность: тепло без потерь, равномерный нагрев.
• Безопасность: герметичность, терморегуляторы, работа под давлением.
• Экономичность: дешевое производство, низкое потребление.

Минусы? Инертность (медленный отклик), но это плюс для стабильного нагрева.

Подбор, установка и обслуживание: практические секреты

Выбор ТЭНа — наука:

• Учитывайте мощность (Вт/л для жидкостей), материал (нержавейка для воды), монтаж (резьба, фланец, штуцер).
• Проверяйте маркировку: напряжение, длина, тип.
• Для замены — в специализированных магазинах, с термостатом.

Установка:

1. Отключите электричество.
2. Выньте старый ТЭН (ключом или пассатижами).
3. Очистите посадочное место.
4. Установите новый с уплотнителем, подключите по схеме (фаза/ноль + заземление).
5. Проверьте герметичность, протестируйте.

Безопасность: используйте СИЗ, избегайте сухого хода (перегрев!).

Неисправности: накипь — чистка уксусом; обрыв спирали — замена.

Будущее ТЭНов: инновации и тренды

Современные ТЭНы эволюционируют: умная автоматика, энергоэффективные материалы, интеграция в IoT-системы. Индивидуальные заказы от инженеров — это норма. Они остаются основой «зеленого» отопления, снижая энергозатраты.

Трубчатые нагревательные элементы — это не просто «трубки с нагревом», а инженерный шедевр, открывший эру надежного электрического тепла. Теперь вы знаете все секреты: от спирали нихрома до промышленных гигантов.

знаете ли вы, что в следующей части мы перейдем к более практическим аспектам использования ТЭНов?

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Секреты выбора ТЭНа: как не ошибиться при покупке

Теперь, когда мы познакомились с основными принципами работы и конструкцией трубчатых электронагревателей, настало время углубиться в вопрос их выбора. Правильный выбор ТЭНа — это не только гарантированный комфорт, но и безопасность. Важно учитывать несколько ключевых аспектов, чтобы избежать распространенных ошибок.

1. Определение требуемой мощности

Первое, что необходимо учесть — это мощность ТЭНа. Она должна соответствовать объему и температурным параметрам среды, которую планируется нагревать. Для жидкостей обычно используются следующие расчеты:

• Для бойлеров — 0,1-0,2 кВт на каждый литр воды.
• Для стиральных машин — мощность должна достигать 2-3 кВт, чтобы обеспечить быстрый нагрев.
• Для систем обогрева — смотрите на мощность в зависимости от площади обогреваемого помещения.

2. Материалы и конструкции

Материал оболочки играет важную роль в долговечности и надежности ТЭНа. Например, нержавеющая сталь лучше подойдет для длительного использования в воде, тогда как медь может применяться в менее агрессивных условиях. Важно также обращать внимание на тип наполнителя, который влияет на изоляцию и эффективность передачи тепла.

3. Габариты и способы монтажа

Размеры ТЭНа также имеют значение. Они должны подходить к месту установки без каких-либо модификаций. Каждая модель имеет заданные длины и диаметры, так что стоит заранее измерить, где будет установлен нагреватель. Способы монтажа включают резьбовые соединения, фланцы или штуцеры, которые должны соответствовать вашим требованиям.

Инструкция по установке ТЭНа: шаг за шагом

Установка ТЭНа — это процесс, требующий аккуратности и понимания. Следуйте этой инструкции для достижения наилучших результатов:

Этап 1: Подготовка

1. Отключите электричество в месте установки, чтобы избежать поражения электрическим током.
2. При необходимости слейте жидкость из системы, если устанавливаете ТЭН в прибор, такой как бойлер или радиатор.

Этап 2: Удаление старого ТЭНа

1. Используйте специальный ключ или пассатижи для аккуратного извлечения старого элемента.
2. Оцените состояние посадочного места: оно должно быть чистым и неповрежденным.

Этап 3: Установка нового ТЭНа

1. Подготовьте уплотнительное кольцо и смажьте его, чтобы избежать протечек.
2. Установите ТЭН на место, следя за плотностью соединения.
3. Подключите провода, убедившись в правильности подключения: фаза к одному контакту и ноль — к другому.

Этап 4: Проверка

1. Включите электричество и проверьте работу ТЭНа. Обратите внимание на возможные протечки и посторонние звуки.
2. При необходимости отрегулируйте терморегуляторы для достижения заданной температуры.

Обслуживание и уход за ТЭНами

Чтобы ТЭН служил долго и эффективно, его необходимо периодически обслуживать:

• Очистка от накипи: накипь может значительно снизить эффективность работы ТЭНа. Регулярно проверяйте и очищайте TЭН с помощью уксуса или специализированных жидкостей.
• Проверка соединений: мониторьте крепления и провода на предмет коррозии или повреждений.
• Регулярная замена: планируйте замену ТЭНа каждые несколько лет, в зависимости от интенсивности его использования и условий эксплуатации.

Инновационные решения и будущее ТЭНов

С течением времени технологии продолжают развиваться. В настоящее время производители предлагают более современные и экономичные решения, чтобы адаптироваться к потребностям пользователей и удовлетворить требования к энергоэффективности:

• Интеллектуальные терморегуляторы, которые оптимизируют режимы работы, экономя электроэнергию.
• Эко-материалы и конструкции, позволяющие улучшить теплоотдачу и долговечность ТЭНов.
• Возможность интеграции с умными домами, так чтобы управление температурой проходило через мобильные приложения.

Эти инновации открывают новые горизонты для ТЭНов и делают их еще более незаменимыми в нашей жизни. А поскольку мы подходим к теме выбора и применения ТЭНов, важно помнить, что правильный подход, знания и опыт обеспечат надежность и эффективность ваших нагревательных систем.
