Что такое оребренный ТЭН

Оребренный ТЭН — это трубчатый электрический нагревательный элемент (ТЭН), оснащенный спирально наматанной металлической ребристой оболочкой, обычно из стали. Основная функция ребер — увеличение обрабатываемой площади теплопередачи. Эта конструкция значительным образом повышает эффективность нагрева воздушных и газовых потоков, благодаря более лёгкому отводу тепла и увеличению конвективной поверхности. Как результат, температурный режим оболочки остаётся ниже, что в свою очередь продлевает срок службы нагревателя в сравнении с гладкими аналогами.

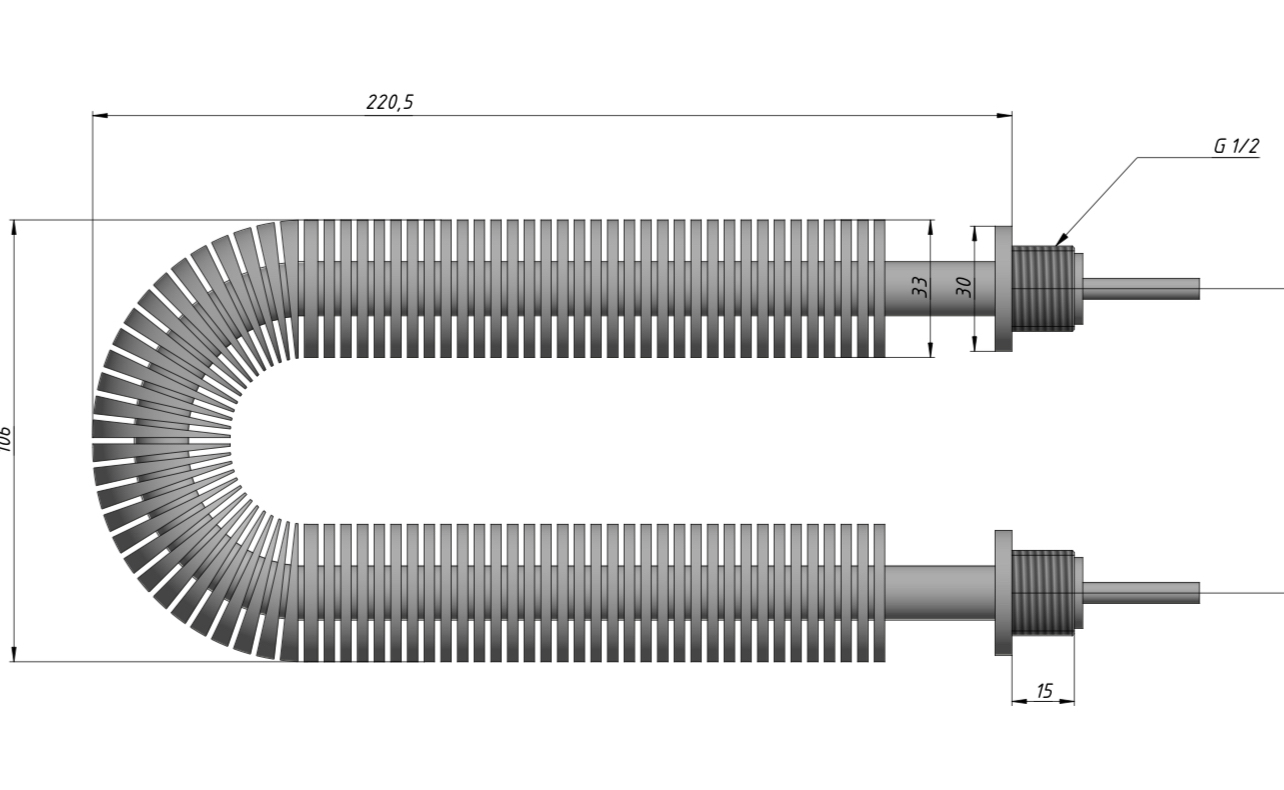

Технические характеристики для ТЭНа 1 кВт, 220 В

• Мощность: 1 000 Вт (1 кВт)
• Напряжение питания: 220 В
• Ток при номинальной нагрузке:

  Рассчитывается по формуле:
  I = P / U = 1000 / 220 ≈ 4,55 А

• Сопротивление:

  Определяется формулой:
  R = U² / P = 220² / 1000 = 48,4 Ом.
  При проверке мультиметром именно такое сопротивление должно показать исправный элемент.

• Диаметр трубки: обычно 8, 10 или 12 мм;
  форма и длина ребра подбираются с учетом специфики приложения.
• Материал ребер: углеродистая или нержавеющая сталь, в зависимости от агрессивности окружающей среды.

Принцип работы и преимущества

Работа оребренного ТЭНа основана на пропускании электрического тока через спирально расположенную нагревательную спираль, что приводит к нагреванию трубки. Спиральное оребрение значительно увеличивает площадь теплообмена с окружающим воздухом, что обеспечивает более быстрый и полновесный нагрев воздуха или газов. Это приводит к большей равномерности отопления и повышению коэффициента полезного действия системы.

Области применения

Оребренные ТЭНы находят свое применение в различных областях:

1. Отопление и вентиляция: используют как в бытовых, так и в промышленных системах, включая тепловентиляторы и калориферы.
2. Промышленное оборудование: применяются в сушильных камерах, покрасочных установках, камерах оттайки и в различных технологических процессах, требующих нагрева воздушных потоков.
3. Эксплуатация в условиях умеренного и холодного климата: ТЭНы могут функционировать при температурах до -40°С.

Форма и подключение

• Выводы: могут быть выполнены в виде штуцеров, шпилек (M4–M8), проводов или стандартных вилок (размеры G 1/2″, M24, M26).
• Подключение к сети: рекомендуется проводить с использованием провода сечением не менее 2,5 мм² для обеспечения безопасности и надежности.
• Комбинации ТЭНов: возможны последовательные и параллельные подключения для регулирования мощности или резервирования системы.

Особенности выбора и монтажа

При выборе оребренного ТЭНа необходимо учитывать следующие факторы:

• Требования по мощности и напряжению, а также тип среды нагрева (воздух, неагрессивные газы).
• Скорость воздушного потока и тип обдува играют роль в эффективности работы; минимальная рекомендуемая скорость — не менее 6 м/с.
• Для увеличения ресурса рекомендуется использование ребер из нержавеющей стали в агрессивных условиях.
• Перед подключением рекомендуется проверка сопротивления и изоляции ТЭНа для предотвращения аварийных ситуаций.

Ключевые технические данные по оребренным ТЭНам с мощностью около 1 кВт и напряжением 220 В

С учетом приведенных характеристик, оребренный ТЭН мощностью 1 кВт и напряжением 220 В представляет собой универсальное решение для эффективного обогрева воздуха в самых различных системах как бытового, так и промышленного назначения.

Далее рассмотрим предполагаемые схемы подключения и практические рекомендации по установке оребренных ТЭНов, а также их эксплуатационные особенности.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Схемы подключения оребренного ТЭНа

Правильное подключение оребренного ТЭНа мощностью 1 кВт к сети 220 В играет ключевую роль в надежности и безопасности его эксплуатации. Существуют различные схемы подключения, которые зависят от конфигурации системы и требований к мощности. Ниже представлены основные варианты подключения.

Последовательное и параллельное соединение

Для достижения необходимой мощности можно использовать как последовательное, так и параллельное соединение ТЭНов:

• Последовательное соединение: В этом случае напряжение делится между несколькими ТЭНами, и каждый из них получает одну и ту же силу тока. Такой подход рекомендуется в ситуациях, когда требуется снизить мощность. Однако необходимо учитывать падение напряжения на каждом элементе.
• Параллельное соединение: При параллельном подключении все ТЭНы получают полное напряжение сети. Это оптимальный вариант, когда требуется максимальная мощность системы. В данном случае важно следить за равномерным распределением нагрузки между элементами.

Параметры подключения

Для безопасного подключения рекомендуется использовать провод сечением не менее 2,5 мм², который обеспечивает низкое сопротивление и большую проводимость. Кроме того, важно правильно организовать заземление и использовать защитные устройства, такие как автоматические выключатели.

Рекомендации по монтажу

Для эффективного функционирования оребренного ТЭНа следует учесть несколько ключевых аспектов при монтаже:

• Выбор места установки: Учитывайте, что необходимо обеспечить достаточный доступ к нагревателю для обслуживания и замен. Следует избегать установки рядом с горючими материалами.
• Проверка изоляции: Перед первым запуском важно провести тестирование изоляции нагревателя для предотвращения короткого замыкания и аварийных ситуаций.
• Установка дополнительного оборудования: Рекомендуется устанавливать термостаты и системы автоматического контроля температуры, что позволит эффективно управлять процессом нагрева и снизить энергозатраты.

Эксплуатация и техническое обслуживание

Для обеспечения длительного срока службы оребренного ТЭНа необходимо соблюдать правила эксплуатации и проводить регулярное техническое обслуживание:

• Регулярные проверки: Периодически проверяйте состояние нагревателя и его подключений на наличие коррозии и механических повреждений.
• Очистка: Удаляйте пыль и загрязнения с поверхности ТЭНа, чтобы избежать ухудшения теплообмена и повышения температуры корпуса.
• Замена компонентов: В случае обнаружения неисправностей, таких как пониженная теплоотдача или изменения в сопротивлении, следует немедленно произвести замену поврежденных элементов.

Практические советы для эффективной работы

Для оптимизации работы оребренного ТЭНа можно учесть следующие рекомендации:

• Корректировка воздушного потока: Убедитесь, что обдув нагревателя происходит равномерно. При необходимости можно использовать дополнительные вентиляторы для улучшения циркуляции воздуха.
• Мониторинг температурного режима: Используйте термометры для контроля температуры воздуха и удостоверьтесь, что она не превышает допустимых пределов.
• Оптимизация энергозатрат: Рассмотрите возможность использования автоматических регуляторов мощности, которые будут адаптировать работу ТЭНа в зависимости от внешних условий и потребностей.

Следуя вышеуказанным рекомендациям, можно значительно повысить эффективность и безопасность работы оребренного ТЭНа, обеспечивая его устойчивость и долгий срок службы в различных условиях эксплуатации.
