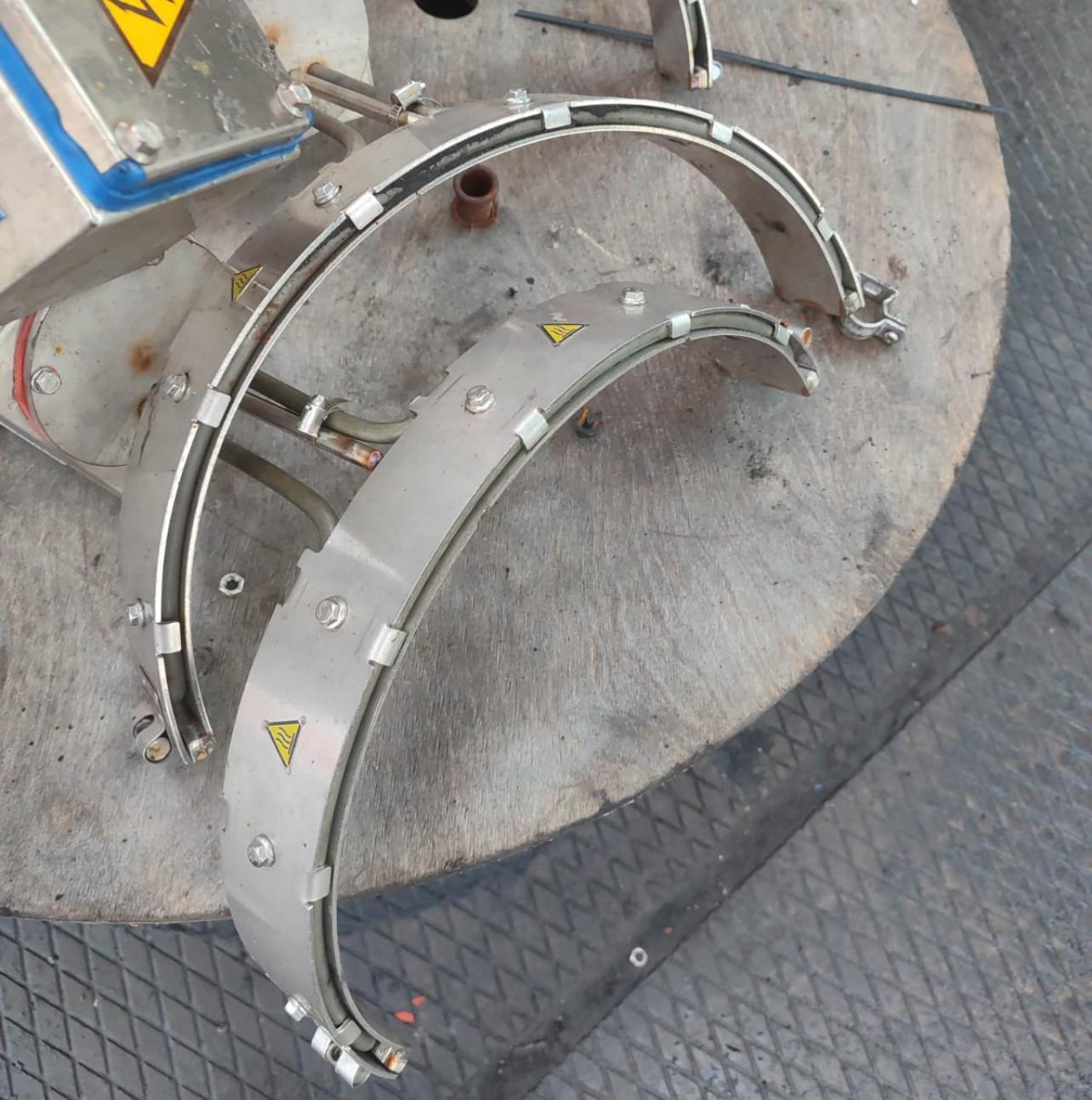

Обогреватель для редуктора. Диметр крепления на редуктор 340 мм наружний диаметр 364 мм Ширина 50 мм

# Обогреватель для редуктора: конструкция, применение и технические особенности

Обогреватель для редуктора — это специализированное устройство, критически важное для поддержания работоспособности механических узлов в условиях низких температур. Его основная задача — предотвратить загустевание смазочных материалов, образование конденсата и, как следствие, потерю подвижности компонентов редуктора. Типичные области применения включают автоматические системы ворот и шлагбаумов, газобаллонное оборудование (ГБО), а также промышленные редукторы. Конструктивные особенности, такие как диаметр крепления 340 мм (наружный 364 мм) и ширина 50 мм, указывают на бандажные или кольцевые нагреватели, предназначенные для плотного обхвата корпуса редуктора.

Эти устройства чаще всего представляют собой гибкие термоленты, кольцевые нагреватели или патрубковые элементы, оснащенные термостатом для обеспечения равномерного и контролируемого нагрева. Их размеры, адаптированные под крупногабаритные редукторы шлагбаумов или приводов откатных ворот (например, серий Barrier-PRO или NSL), позволяют надевать их как манжету, которая затем фиксируется с помощью хомутов или клипс.

Ключевые понятия и терминология

• Обогреватель для редуктора (ТЭН для редуктора): Электрическое устройство, предназначенное для подогрева редуктора, предотвращающее его выход из строя в холодное время года.
• Смазочный материал: Масло или консистентная смазка, обеспечивающие снижение трения и износа движущихся частей редуктора.
• Конденсат: Влага, образующаяся на холодных поверхностях при изменении температуры, которая может негативно влиять на смазочные свойства и вызывать коррозию.
• Бандажный/кольцевой нагреватель: Тип нагревательного элемента, имеющий форму кольца или ленты, предназначенный для внешнего охвата обогреваемого объекта.
• Термостат: Устройство, автоматически регулирующее температуру путем включения и выключения нагревательного элемента.
• IP (Ingress Protection): Международная система классификации степени защиты оболочки электрооборудования от проникновения твердых предметов и воды.

Принцип работы и компоненты

Принцип работы обогревателя основан на автоматическом включении при достижении температуры ниже заданного порога, обычно в диапазоне от -10°C до 0°C, благодаря встроенному термодатчику или термореле. Нагревательный элемент, как правило, представляет собой нихромовую спираль, заключенную в гибкую оболочку из силикона или резины. При подаче электрического тока он преобразует энергию в тепло, которое непосредственно передается корпусу редуктора. Цель — поддержание температуры масла или смазки в рабочем диапазоне от +5°C до +65°C, что гарантирует сохранение их вязкости и эффективное смазывание шестерен.

Основные компоненты обогревателя:

• Нагревательный элемент: Гибкая термолента или мат, мощность которого обычно варьируется от 75 до 210 Вт. Материалы исполнения могут включать никелированную латунь, силикон или резину, обеспечивая необходимую гибкость и долговечность.
• Термостат: Чаще всего используется нормально-открытый (NO) контакт. Он срабатывает (замыкает цепь) при понижении температуры до 0°C (или -10°C в некоторых моделях) и размыкает цепь при достижении +5°C. Предельная температура нагрева в свободном состоянии может достигать 135°C, обеспечивая запас для быстрого прогрева.
• Защита: Корпус обогревателя обычно имеет степень защиты IP65–IP66, что гарантирует его устойчивость к пыли и струям воды, позволяя использовать устройство в уличных условиях. Интегрированный ограничитель температуры на уровне 65°C предотвращает перегрев и продлевает срок службы компонента.
• Подключение: Питание осуществляется от стандартной сети 220–230 В, 50 Гц. Провода имеют сечение 0,5 мм² (эквивалентно AWG20) и длину около 0,8 м, завершаясь стандартной вилкой для подключения к электросети.

Принцип передачи тепла может различаться: в системах с циркуляцией масла оно проходит через нагреватель, тогда как в бандажных моделях тепло передается контактным способом через корпус. Для максимальной эффективности крайне важно использовать дополнительную теплоизоляцию редуктора, чтобы минимизировать теплопотери в окружающую среду.

Применение в различных системах

1. Автоматика ворот и шлагбаумов

Обогреватели, такие как модели HEATER2 или NHEATER, специально разработаны для редукторов популярных серий, включая Barrier-PRO, NSL и NBR. Эти устройства, обладающие мощностью от 75 до 110 Вт и весом около 0,5 кг, надеваются на редуктор с наружным диаметром порядка 340 мм. Ширина нагревательного элемента (50 мм) обеспечивает плотное прилегание и равномерный прогрев, что особенно важно для предотвращения обледенения и сохранения функциональности при температурах до -20°C.

2. Газобаллонное оборудование (ГБО) и сварка

В редукторах систем ГБО, таких как KME Gold GT 340 л.с., используются патрубковые обогреватели с диаметром подключения 16 мм. Они интегрируются в систему для предотвращения замерзания пропан-бутана при его испарении. Подогреватели типа HR1 (A-FLOW) или ПУ-220В монтируются непосредственно на редуктор и обеспечивают нагрев газов (CO₂, Ar, N₂) до +65°C при интенсивном расходе, например, 8 кг/ч. Диаметр присоединительных штуцеров варьируется от 5 до 16 мм, при этом рабочее давление может достигать 16 бар.

3. Промышленные редукторы

В условиях высоких нагрузок и интенсивной эксплуатации промышленных редукторов системы подогрева часто включают теплообменники или специальные электронагреватели, интегрированные в контур смазочного масла. Эффективность таких систем напрямую зависит от внешних факторов: низкие температуры требуют более мощного нагрева, а циркуляция масла способствует равномерному распределению тепла. Регулярное техническое обслуживание, включающее очистку нагревательных элементов и своевременную замену масляных фильтров, является обязательным условием для поддержания их производительности.

Монтаж и эксплуатация

Пошаговая инструкция установки кольцевого обогревателя (диаметр 340/364 мм, ширина 50 мм):

1. Подготовка: Перед установкой обязательно отключите питание редуктора. Корпус редуктора должен быть очищен от грязи, льда и влаги. Необходимо убедиться, что внутренний диаметр обогревателя (340 мм) соответствует диаметру редуктора, обеспечивая плотное прилегание.
2. Фиксация: Обогреватель надевается на редуктор, как манжета. Для надежной фиксации и максимального теплового контакта используются специальные хомуты или застежки-липучки. Ширина обогревателя (50 мм) обеспечивает обхват значительной части поверхности редуктора.
3. Подключение: Вилка обогревателя подключается к стандартной розетке 220 В. Встроенный термостат автоматически регулирует процесс нагрева.
4. Проверка работоспособности: После подключения, при температуре окружающей среды около 0°C, можно проверить работу обогревателя. При наличии индикатора он должен загореться, либо ощущаться повышение температуры корпуса. Для точного контроля рекомендуется использовать инфракрасный термометр, стремясь достичь температуры корпуса в диапазоне +5–40°C.
5. Теплоизоляция: Для повышения эффективности и снижения энергопотребления рекомендуется дополнительно обернуть редуктор и установленный обогреватель теплоизоляционным материалом, например, пенополиэтиленом.

Меры безопасности при эксплуатации:

• Электробезопасность: Не допускайте превышения допустимой мощности электросети. Следите за целостностью изоляции кабелей и корпуса (степень защиты IP65 обеспечивает защиту от брызг, но не погружения в воду).
• Контроль температуры: Регулярно проверяйте исправность термостата. Его ресурс, составляющий до 100 000 циклов, обеспечивает долговременную работу, но требует периодического контроля.
• Особые условия (ГБО): При установке на газобаллонное оборудование необходимо обеспечить надлежащую вентиляцию рабочей зоны и исключить источники открытого огня вблизи устройства.

Типичные ошибки при установке и эксплуатации включают неправильный подбор размера обогревателя (слишком свободное прилегание ведет к неравномерному нагреву и снижению эффективности) и игнорирование регулярного обслуживания. Накопление отложений или грязи на корпусе редуктора может существенно снизить теплопередачу.

Преимущества и сравнение моделей

Ключевые преимущества использования обогревателей для редукторов:

• Энергоэффективность: Современные модели с мощностью от 75 Вт потребляют значительно меньше энергии по сравнению со старыми аналогами (150+ Вт), что снижает эксплуатационные расходы.
• Автоматизация: Встроенные термостаты позволяют снизить расход электроэнергии на 50–70%, включая обогрев только при необходимости.
• Долговечность: Использование коррозионностойких материалов, таких как нержавеющая сталь и латунь, обеспечивает устойчивость к вибрации и агрессивным средам.
• Универсальность: Широкий спектр применения — от автоматических ворот и шлагбаумов до систем ГБО и сварочного оборудования.

Технические спецификации и материалы

В основе большинства нагревательных элементов лежит нихромовая нить, обладающая высокой удельной теплоемкостью и стойкостью к окислению. Оболочка из силикона или резины обеспечивает гибкость изделия, позволяя ему сохранять работоспособность при температурах до -50°C. Для корпусов, особенно в ГБО, часто применяется латунь с никелированным покрытием, которое защищает от коррозии и обеспечивает хороший теплообмен. Хотя длина стандартных нагревательных элементов может достигать 6000 мм, для кольцевых и бандажных конструкций типовые размеры фиксированы и составляют 340–364 мм в диаметре. Монтаж может осуществляться с использованием резьбы (например, G3/4″), хомутов или фланцевых соединений.

В контексте ГБО (системы KME, H340) обогрев часто интегрируется в конструкцию редуктора. Это может проявляться в виде патрубков диаметром 16 мм, предназначенных для циркуляции теплоносителя, или штуцеров диаметром 5 мм для подключения вакуумных линий или клапанов.

Проблемы и решения

• Обогреватель не работает (не греет): Наиболее вероятная причина — неисправность термостата. Диагностика проводится с помощью мультиметра. Решение — замена термостата.
• Перегрев устройства: Современные модели оснащены защитным ограничителем температуры (обычно 65°C), который автоматически отключает нагрев. При отсутствии такой защиты может потребоваться установка внешнего терморегулятора.
• Замерзание газа в ГБО: При высоком расходе газа (свыше 8 кг/ч) или в особо низкие температуры может потребоваться установка обогревателя более высокой мощности (до 210 Вт) или использование дополнительной теплоизоляции.
• Снижение эффективности: Накопление грязи, ржавчины или окалины на корпусе редуктора и внутренней поверхности обогревателя препятствует теплопередаче. Регулярная очистка (ежеквартально) и визуальный осмотр изоляции являются ключевыми мерами обслуживания.

Перспективы и инновации

Новейшие разработки в области обогревательных элементов включают применение инфракрасного (ИК) излучения. Такие системы, как SoftTherm STEP-340 (площадь 3,4 м², степень защиты IP66), способны обеспечивать бесконтактный обогрев, снижая энергопотребление на 30% по сравнению с традиционными резистивными нагревателями. В сфере ГБО наблюдается тенденция к комбинированным решениям, включающим обогрев и внешние управляющие клапаны. Учитывая суровые климатические условия России, акцент на энергоэффективность, надежность и безопасность в экстремальных температурах остается приоритетным направлением развития.

Продвинутая практика и внедрение: оптимизация и экономическая эффективность

Внедрение систем обогрева редукторов, особенно в промышленных масштабах или в критически важных приложениях, требует комплексного подхода, выходящего за рамки стандартной установки. Оптимизация энергопотребления, максимизация срока службы оборудования и минимизация рисков простоя — ключевые задачи для B2B-сектора. Это достигается за счет правильного выбора модели, грамотного монтажа, регулярного обслуживания и, при необходимости, интеграции с системами управления.

Пошаговая реализация проекта внедрения

Процесс внедрения обогревательных решений можно структурировать по нескольким ключевым этапам, ориентированным на минимизацию затрат и максимизацию надежности:

Этап 1: Анализ потребностей и выбор решения (1-2 недели)

• Оценка рисков: Идентификация критических узлов (редукторы, приводы, клапаны), подверженных риску отказа из-за низких температур. Анализ истории отказов, связанных с температурным фактором.
• Сбор технических данных: Определение точных размеров обогреваемых объектов (диаметры, периметры), условий эксплуатации (температурный режим, влажность, наличие агрессивных сред), требований к мощности и типу подключения.
• Выбор типа обогревателя: Бандажные, патрубковые, интегрированные. Оценка оптимальной мощности (Вт) с учетом теплопотерь и требуемой температуры. Анализ необходимости термостатов, ограничителей температуры.
• Расчет TCO (Total Cost of Ownership): Оценка не только первоначальной стоимости оборудования, но и затрат на электроэнергию, монтаж, техническое обслуживание и потенциальных потерь от простоев.
• Роли: Инженер-проектировщик, специалист по закупкам.
• Артефакты: Техническое задание, спецификация оборудования, предварительный расчет TCO.

Этап 2: Закупка и подготовка к монтажу (2-4 недели)

• Выбор поставщика: Сравнение предложений по цене, срокам поставки, условиям гарантии и наличию технической поддержки.
• Приобретение: Оформление заказа, контроль сроков поставки.
• Подготовка площадки: Обеспечение доступа к месту установки, проверка наличия электропитания, оценка необходимости дополнительных крепежных элементов или теплоизоляционных материалов.
• Роли: Специалист по закупкам, менеджер проекта, техник-монтажник.
• Артефакты: Договоры с поставщиками, план-график закупок, акт готовности площадки.

Этап 3: Монтаж и пусконаладка (1-3 дня на установку)

• Демонтаж (при необходимости): Если требуется, временное снятие защитных кожухов или других элементов.
• Установка: Монтаж обогревателя согласно инструкции производителя. Обеспечение плотного прилегания, надежной фиксации.
• Электрическое подключение: Подключение к сети питания через соответствующие автоматы защиты. Проверка правильности схемы подключения.
• Теплоизоляция: Установка дополнительных теплоизоляционных материалов для минимизации потерь тепла.
• Пусконаладка: Включение системы, проверка работоспособности термостата, измерение температуры. Настройка параметров (если применимо).
• Роли: Техник-монтажник, инженер по автоматизации, представитель службы эксплуатации.
• Артефакты: Акт монтажа, протокол пусконаладки, чек-лист проверки.

Этап 4: Эксплуатация и техническое обслуживание (периодически)

• Мониторинг: Регулярный контроль температуры, энергопотребления. Отслеживание аномальных показателей.
• Плановое ТО: Визуальный осмотр на предмет повреждений изоляции, загрязнений. Очистка элементов. Проверка надежности креплений.
• Внеплановое ТО: Диагностика и устранение неисправностей при появлении сигналов о сбоях.
• Роли: Служба эксплуатации, технический специалист.
• Артефакты: Журнал эксплуатации, отчеты о ТО.

Экономическая эффективность и метрики

Расчет экономической эффективности внедрения систем обогрева редукторов основывается на нескольких ключевых метриках:

• Снижение затрат на ремонт: Оценка среднегодовой стоимости ремонтов узлов, подверженных поломкам из-за низких температур, до и после внедрения обогрева. Пример: снижение затрат на 70–90% за счет предотвращения механических повреждений.
• Сокращение времени простоя: Оценка потерь от незапланированных остановок производства. Внедрение обогрева может снизить время простоя, связанное с температурными факторами, практически до нуля.
• Энергопотребление: Сравнение фактического потребления электроэнергии с расчетным. Оптимизация достигается за счет использования термостатов и теплоизоляции. Например, правильно подобранный обогреватель мощностью 75 Вт, работающий 8 часов в сутки при температуре активации 0°C, потребит около 22 кВт⋅ч в месяц, что составляет порядка 100-200 рублей (по усредненным тарифам).
• Увеличение срока службы оборудования: Косвенная метрика, выражающаяся в продлении гарантийного срока или увеличении межремонтного интервала.

Формула расчета ROI (Return on Investment):

ROI = [(Сумма выгод — Сумма затрат) / Сумма затрат] * 100%

Где:

• Сумма выгод = (Снижение затрат на ремонт + Сокращение потерь от простоев + Экономия на замене оборудования)
• Сумма затрат = (Стоимость оборудования + Стоимость монтажа + Стоимость обслуживания + Стоимость электроэнергии)

Пример: Для автоматического шлагбаума, где типичный ремонт зимой обходится в 15 000 рублей, а стоимость обогревателя с установкой составляет 5 000 рублей, ROI только за счет экономии на ремонте составит 200% за первый же зимний сезон (при условии, что обогреватель предотвратил хотя бы один такой ремонт).

Кейсы и паттерны применения

Кейс 1: SMB — Автоматизация складских ворот

Задача: Обеспечить бесперебойную работу автоматических откатных ворот на въезде на склад в условиях суровых зим Московской области. Редуктор привода периодически замерзал, что приводило к ручному открыванию и задержкам логистики.

Решение: Установка бандажного обогревателя мощностью 110 Вт с термостатом (активация при 0°C). Дополнительно проведена теплоизоляция корпуса редуктора. Стоимость решения: ~7 000 рублей.

Результат: Полное исключение случаев замерзания редуктора. Сокращение времени простоя, связанного с погодными условиями, на 95%. Снижение операционных расходов на ручное управление воротами.

Кейс 2: Enterprise — Промышленный редуктор в добывающей отрасли

Задача: Обеспечение надежной работы редуктора насосной установки, работающей в условиях арктического климата (-40°C). Критически важна непрерывная работа для предотвращения остановки добычи.

Решение: Интегрированный электронагреватель смазочного масла мощностью 500 Вт с возможностью дистанционного мониторинга температуры. Система подключена к общей системе SCADA (Supervisory Control And Data Acquisition — система диспетчерского управления и сбора данных). Стоимость решения: ~30 000 рублей (без учета интеграции).

Результат: Стабильная работа насоса в экстремальных условиях. Предотвращение дорогостоящих ремонтов и остановки производства. Сокращение потерь от простоя на ~150 000 рублей в час.

Кейс 3: Регулируемый сектор — Оборудование для хранения газов

Задача: Поддержание рабочей температуры редуктора баллона со сжиженным газом (пропан-бутан) на АГЗС (Автомобильная газозаправочная станция). Недостаточный прогрев приводит к снижению давления газа и нестабильности процесса заправки.

Решение: Установка патрубкового обогревателя мощностью 210 Вт с резьбовым соединением G3/4″ и встроенным термостатом. Особое внимание уделено соответствию требованиям пожарной безопасности.

Результат: Стабильное давление газа на выходе из редуктора в любое время года. Ускорение процесса заправки. Повышение лояльности клиентов за счет гарантированного качества услуги.

Технические требования к интеграции

• Стандарты подключения: Соответствие сетевым стандартам (220/380В), требованиям к сечению кабелей, наличию УЗО (устройство защитного отключения) и автоматических выключателей.
• Управление и мониторинг: Интеграция с существующими системами АСУ ТП (автоматизированные системы управления технологическими процессами) через цифровые входы/выходы, датчики температуры. Возможность удаленного мониторинга состояния и потребления энергии.
• Климатические классы: Выбор оборудования с соответствующей степенью защиты IP и классом взрывозащиты (при необходимости).
• Совместимость материалов: Обеспечение химической стойкости нагревательного элемента и его оболочки к среде, в которой он будет эксплуатироваться (например, к маслу, растворителям, парам).

Критерии выбора поставщика:

• Техническая экспертиза и возможность консультаций.
• Наличие сертифицированной продукции, соответствующей стандартам.
• Гарантийные обязательства и условия послепродажного обслуживания.
• Сроки поставки и наличие складских запасов.
• Цена и условия оплаты.
