Найдите идеальный тэн прямой воздушный для вашего проекта!

Что такое воздушный ТЭН и как он работает

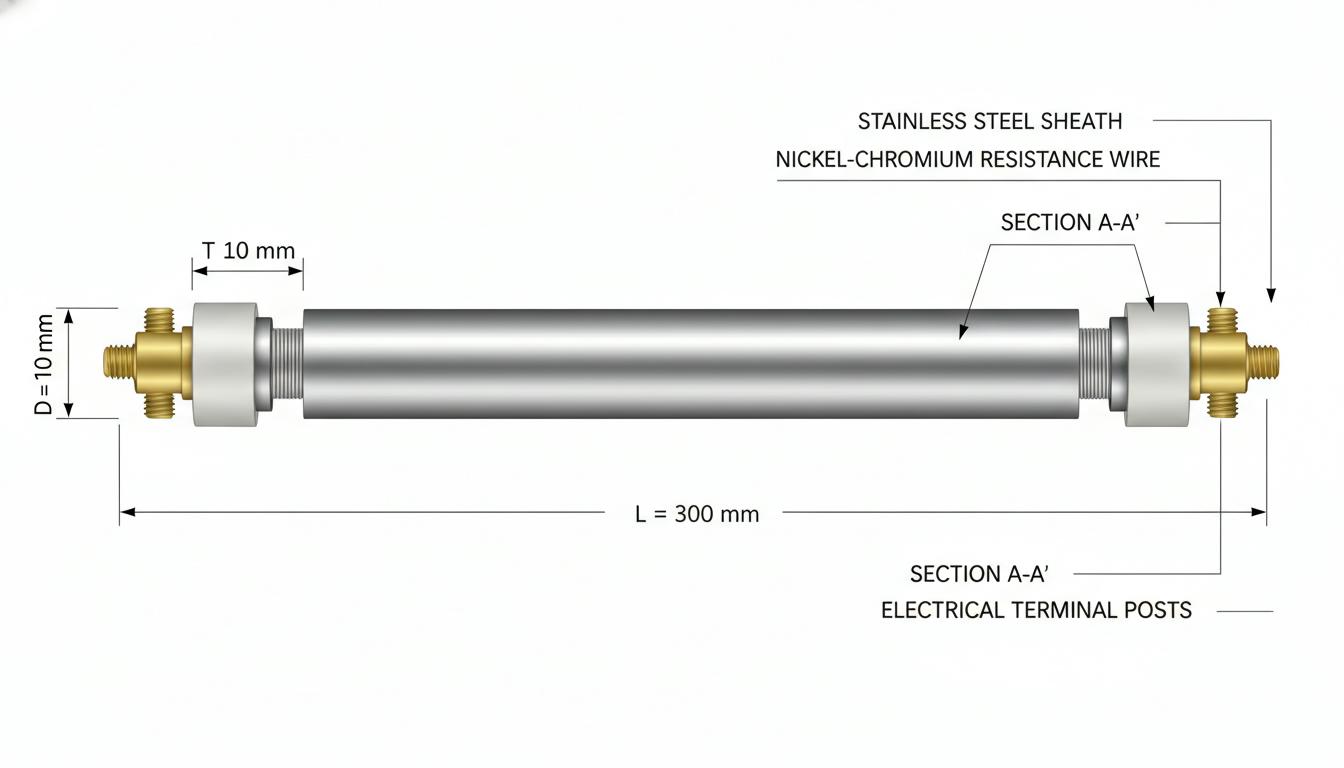

Электрический воздушный ТЭН представляет собой герметичную металлическую трубку, внутри которой размещена спираль из проволоки с повышенным электрическим сопротивлением. Основной принцип действия заключается в преобразовании электрической энергии в тепловую, которая передаётся воздуху или газообразной среде через стенки трубки.

Конструкция воздушного ТЭНа включает несколько ключевых компонентов:

• Металлическая оболочка — защищает спираль и обеспечивает герметичность.
• Нагревательная спираль — выделяет тепло при прохождении электрического тока.
• Наполнитель — керамический материал, который изолирует спираль от оболочки.
• Контактные стержни — элементы подключений к электросети.

Процесс нагрева осуществляется тремя способами: конвекцией, теплопроводностью и излучением.

Сферы применения воздушных ТЭНов

Электрические воздушные ТЭНы широко используются в различных отраслях как в промышленности, так и в быту. Основными областями применения являются:

• Тепловентиляторы и обогреватели;
• Тепловые пушки и воздушные завесы;
• Сплит-системы кондиционирования;
• Электрокалориферы;
• Электропечи для саун;
• Электроплиты;
• Сушилки для оборудования;
• Установки интенсивного нагрева газов.

Основные технические характеристики

При выборе воздушного ТЭНа необходимо уделить внимание следующим параметрам:

Мощность и напряжение

Мощность ТЭНов колеблется от 500 Вт до 1,8 кВт и выше. В зависимости от применения наиболее распространённые мощности включают:

• 500 Вт;
• 800 Вт;
• 1,0 кВт;
• 1,5 кВт;
• 1,6 кВт;
• 1,8 кВт.

Напряжение может варьироваться от 12 В до 380 В, при этом для бытовых приборов чаще используется 220 В.

Диаметр трубки

Диаметр трубки воздушного ТЭНа составляет от 6 до 18 мм, с наиболее распространёнными размерами 8 мм, 10 мм и 13 мм. Этот параметр влияет на прочность конструкции и теплоотдачу.

Длина нагревателя

Длина воздушного ТЭНа варьируется от 280 мм до 6000 мм, и различают:

• Полную длину с контактами — общая длина изделия;
• Активную длину — длина нагреваемой части;
• Длину оребренной части — короче активной длины.

Материалы изготовления и их характеристики

ТЭНы могут быть изготовлены из разных материалов, среди которых:

Углеродистая сталь

Применяется для нагрева воздуха, воды и нейтральных растворов. Плюсы — низкая цена и хорошее качество, но недостатком является ограниченная рабочая температура и подверженность коррозии.

Нержавеющая сталь

Используется для нагрева воздуха и пищевых продуктов, обеспечивая высокую коррозионную стойкость и долговечность. Удвоенная толщина трубки может повысить стойкость ТЭНа.

Прямые и оребренные ТЭНы: различия и применение

Прямые воздушные ТЭНы

Обладают гладкой поверхностью без дополнительных элементов и предназначены для стандартного уровня нагрева.

Оребренные воздушные ТЭНы

Оребрение увеличивает теплоотдающую площадь до 2,5 раз, что позволяет снизить ваттную нагрузку и температуру нагревателя. Они часто используются в калориферах и тепловых пушках.

Классификация по характеру рабочей среды

ТЭНы могут быть разделены на два типа:

Спокойный (статичный) воздух

Эти ТЭНы относятся к менее прочным материалам и обозначаются буквой «T». Применяются в установках с медленно движущимся воздухом.

Движущаяся среда

Обозначаются буквой «C», имеют более прочную конструкцию для долговечности и рассчитаны на активные потоки воздуха, встречающиеся в тепловых пушках и калориферах.

Система обозначения и маркировки ТЭНов

ТЭНы маркируются согласно ГОСТ следующим образом:

Пример: ТЭН 100 A13/1,0-T-220 Ф1

• ТЭН — тип изделия;
• 100 — длина активной части в миллиметрах;
• A — индекс формы и типа;
• 13 — диаметр трубки в миллиметрах;
• 1,0 — мощность в киловаттах;
• T или C — характер рабочей среды;
• 220 — напряжение в вольтах;
• Ф1 — форма ТЭНа.

Практические примеры ТЭНов и их применение

Пример 1: Воздушный ТЭН 0,5 кВт

Мощность: 500 Вт; Напряжение: 220 В; Диаметр: 13 мм; Длина: 320-450 мм; Материал: углеродистая или нержавеющая сталь.

Применение: Мини-обогреватели, компактные тепловентиляторы.

Пример 2: Средний воздушный ТЭН 1,0 кВт

Мощность: 1 000 Вт; Напряжение: 220 В; Диаметр: 13 мм; Длина: 1 000-1 400 мм.

Применение: Тепловентиляторы, электрокалориферы.

Пример 3: Мощный оребренный ТЭН 1,5 кВт

Мощность: 1 500 Вт; Напряжение: 220 В; Диаметр: 13 мм; Активная длина: 450-600 мм.

Применение: Профессиональные тепловые пушки, промышленные калориферы.

Пример 4: ТЭН из нержавеющей стали 1,8 кВт

Мощность: 1 800 Вт; Напряжение: 220 В; Диаметр: 8 мм; Длина: 1 800 мм.

Применение: Установки для агрессивных сред, промышленные калориферы.

Ключевые факторы при выборе воздушного ТЭНа

1. Определение требуемой мощности

Для расчёта необходимой мощности учитываются объём помещения, требуемое время нагрева и температурный режим.

2. Выбор материала оболочки

• Углеродистая сталь — для стандартных условий;
• Нержавеющая сталь — для влажных и агрессивных сред.

3. Анализ условий эксплуатации

• Статичный воздух — ТЭНы типа «T»;
• Движущийся воздух — ТЭНы типа «C» с дополнительными прочностными характеристиками.

4. Выбор конструкции

• Прямой ТЭН (Ф1) — стандартизированные приложения;
• U-образный ТЭН (Ф2) — для ограниченных пространств.

5. Совместимость с оборудованием

Убедитесь, что выбранный ТЭН совместим по диаметру, длине и типу подключения.

Преимущества стандартизации по ГОСТ

ТЭНы, изготовленные по ГОСТ, гарантируют соответствие важным требованиям:

• Надёжность и долговечность;
• Безопасность работы с высокими температурами;
• Совместимость с оборудованием различных производителей.

Рекомендации по монтажу и использованию

Типы монтажа и соединений

• Резьбовые соединения — обеспечивают надёжное крепление;
• Штуцеры — для герметичного подключения;
• Фланцы — для монтажа в специализированном оборудовании.

Меры предосторожности

• Проверяйте правильность напряжения перед подключением;
• Обеспечьте надёжное заземление;
• Следите за температурным режимом, чтобы избежать перегрева;
• Для оребренных ТЭНов необходим обдув со скоростью не менее 6 м/сек.

Хранение и гарантия

ТЭНы имеют срок годности 10 лет и должны храниться в сухом месте. Гарантия от производителей обычно составляет от 3 месяцев до 1 года.

Заключение

Выбор идеального прямого воздушного ТЭНа требует внимательного анализа технических и эксплуатационных характеристик, а также совместимости с оборудованием. Учитывая различные факторы, можно подобрать оптимальный ТЭН для вашего проекта.

В следующей части статьи мы рассмотрим дополнительные аспекты, связанные с использованием и технически-эксплуатационными характеристиками ТЭНов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Устойчивость и безопасность воздушных ТЭНов

При использовании воздушных ТЭНов важно учитывать их устойчивость и безопасность. Эти факторы влияют на долговечность нагревательных элементов и безопасность эксплуатации. Оценка этих аспектов должна проходить на этапе проектирования установки и в процессе эксплуатации устройства.

Стандарты безопасности

Производители ТЭНов обязаны соблюдать стандартные нормы безопасности, которые регламентируют использование нагревательных элементов в различных условиях. Это включает в себя:

• Защита от перегрева.
• Защита от короткого замыкания.
• Обеспечение надёжной изоляции нагревательных элементов.

При выборе ТЭНа убедитесь, что он соответствует международным стандартам и имеет соответствующие сертификаты качества.

Терморегуляторы и автоматизация

Для повышения безопасности и эффективности работы воздушных ТЭНов рекомендуется использовать терморегуляторы, которые позволяют:

• Контролировать и поддерживать необходимую температуру в системе.
• Предотвращать перегрев за счёт автоматического отключения нагревателя при превышении установленной температуры.
• Оптимизировать энергозатраты за счёт программируемого режима работы.

Энергетическая эффективность воздушных ТЭНов

Энергетическая эффективность является важным критерием при выборе ТЭНа. Это объясняется тем, что правильный выбор ТЭНа может существенно снизить энергозатраты и повысить общее качество работы системы. Для этого обратите внимание на следующие аспекты:

Параметры, влияющие на эффективность

Несколько ключевых факторов, которые могут повысить общую энергоэффективность:

• Мощность ТЭНа: выбор правильной мощности, соответствующей рабочим требованиям.
• Тип нагретого воздуха: использование ТЭНов, оптимально подходящих для определённого применения (статичный или движущийся воздух).
• Температурный режим: поддержание оптимальной температуры для эффективности нагрева.

Сравнение энергоэффективности ТЭНов

Подбор и установление требований для специфических условий

Агрессивные условия и коррозия

При использовании ТЭНов в агрессивных средах, таких как кислые растворы или химические вещества, особое внимание следует уделять выбору материала. Нержавеющая сталь с высокой коррозионной стойкостью часто является предпочтительным вариантом.

Температурные колебания и физические воздействия

При проектировании системы надо учитывать потенциальные температуры и механические нагрузки, с которыми ТЭН будет сталкиваться. Достаточно надёжные конструкции помогут избежать повреждений и обеспечить стабильную работу.

Настройка под конкретные задачи

Каждая ситуация требует индивидуального подхода. Перед установкой рекомендуется обратиться к специалистам, которые помогут провести анализ условий эксплуатации и составить оптимальный план использования и монтажа ТЭНа.

Проведение регулярного обслуживания

Регулярное обслуживание ТЭНов — ключ к долгосрочной и надёжной работе. Оно включает в себя:

• Проверку состояния нагревательного элемента на наличие коррозии и механических повреждений.
• Очищение от загрязнений и пыли, которые могут снижать эффективность нагрева.
• Тестирование эксплуатационных параметров и замена неисправных частей.

Поддержка и обслуживание продляют срок службы ТЭНав и обеспечивают их оптимальные характеристики.

Заключительные рекомендации

При выборе и использовании воздушного ТЭНа важно учитывать специфику вашей задачи и окружения, в котором будет эксплуатироваться оборудование. Внимание к деталям, соблюдение норм и стандартов обеспечит не только эффективность, но и безопасность использования нагревательных элементов.

Следуя данным рекомендациям, вы сможете обеспечить высокую эффективность работы оборудования и продлить срок службы воздушного ТЭНа в любых условиях эксплуатации.
