Найдите идеальный тэн для оборудования — улучшите эффективность!
Почему выбор ТЭНа критически важен для эффективности?

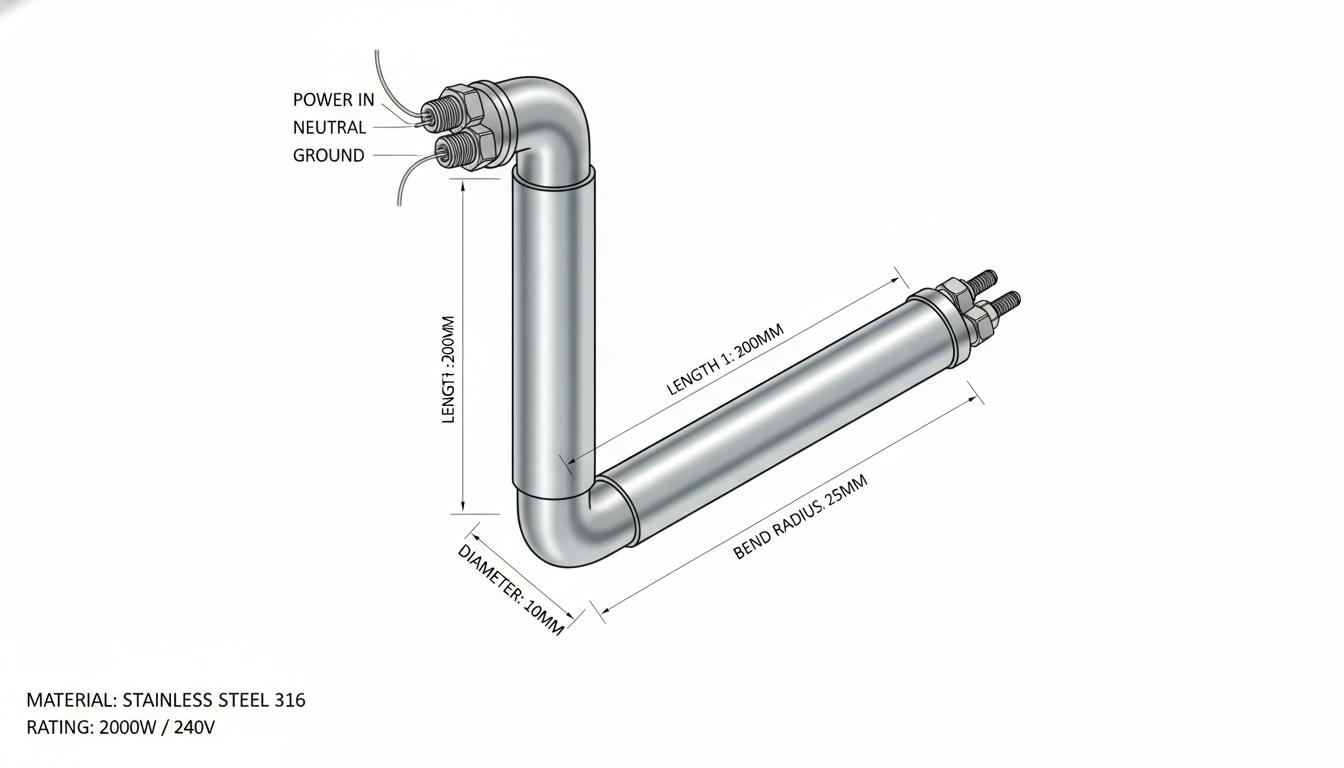

ТЭН — это надежный электронагревательный элемент, состоящий из металлической трубки с изолирующим наполнителем (обычно оксид магния) и nichromeовой нитью внутри. Неправильный подбор приводит к неравномерному нагреву, повышенному энергопотреблению и быстрому износу. Например, превышение мощности более чем на 75% от номинальной теплоотдачи оборудования вызывает перегрев и риск возгорания. Зато оптимальный ТЭН обеспечивает равномерный нагрев с отклонением всего ±1-2°C, снижает затраты на электроэнергию и повышает производительность систем вроде парогенераторов, бойлеров и пресс-форм.
<h3>Ключевые преимущества правильного ТЭНа:</h3>
<ul>
<li>Быстрый прогрев (до 4 Вт/см² плотности мощности для алюминиевых моделей).</li>
<li>Устойчивость к коррозии в агрессивных средах.</li>
<li>Долговечность в условиях высокой влажности, температур до 650°C и потоков воздуха/жидкостей.</li>
<li>Экономия: мощные модели вроде 9-15 кВт окупаются за счет равномерного распределения тепла.</li>
</ul>
<h2>Основные критерии выбора идеального ТЭНа</h2>
<p>Подбор ТЭНа зависит от <strong>нагреваемой среды</strong>, <strong>удельной мощности</strong> (Вт/см²), <strong>температуры оболочки</strong>, <strong>мощности</strong> (от 3 кВт до 15 кВт+), <strong>материала</strong>, <strong>конструкции</strong> и <strong>монтажа</strong>. Вот систематизированные рекомендации.</p>
<h3>1. Выбор по нагреваемой среде и pH (для жидкостей)</h3>
<p>Для жидкостей (вода, масла, жиры) учитывайте pH и предельную удельную мощность, чтобы избежать коррозии. Рекомендации по материалам и маркировке:</p>
<table>
<thead>
<tr>
<th>pH среды</th>
<th>Предельная удельная мощность (Вт/см²)</th>
<th>Рекомендуемый материал</th>
<th>Маркировка</th>
<th>Применение</th>
</tr>
</thead>
<tbody>
<tr>
<td>5-7</td>
<td>До 9.5</td>
<td>Сплавы алюминия</td>
<td>Q</td>
<td>Нейтральные/слабокислые жидкости, бойлеры</td>
</tr>
<tr>
<td>5-7</td>
<td>До 15.0</td>
<td>Нержавеющая жаростойкая сталь</td>
<td>J</td>
<td>Умеренные нагрузки, парогенераторы</td>
</tr>
<tr>
<td>5-9</td>
<td>До 9.0</td>
<td>Медь/латунь с покрытиями</td>
<td>Х</td>
<td>Широкий pH-диапазон, масла/жиры</td>
</tr>
<tr>
<td>7-9</td>
<td>До 15</td>
<td>Углеродистая сталь</td>
<td>P</td>
<td>Слабощелочные среды, промышленные котлы</td>
</tr>
</tbody>
</table>
<p>Эти материалы обеспечивают устойчивость к окислению и химическому разложению. Для масел и жиров предпочтительна нержавеющая сталь - она выдерживает высокие температуры и коррозию.</p>
<h3>2. ТЭНы для нагрева воздуха и газов</h3>
<p>Воздух делится на <strong>спокойный</strong> (статичный) и <strong>подвижный</strong> (поток ≥6 м/с). Оребренные модели увеличивают площадь теплообмена.</p>
<table>
<thead>
<tr>
<th>Тип воздуха</th>
<th>Макс. температура оболочки (°C)</th>
<th>Предельная мощность (Вт/см²)</th>
<th>Материал</th>
<th>Маркировка</th>
<th>Тип</th>
</tr>
</thead>
<tbody>
<tr>
<td>Спокойный</td>
<td>450</td>
<td>2.2</td>
<td>Углеродистая сталь</td>
<td>S</td>
<td>Без оребрения</td>
</tr>
<tr>
<td>Спокойный</td>
<td>650</td>
<td>5.0</td>
<td>Нерж. жаростойкая сталь</td>
<td>T</td>
<td>Без оребрения</td>
</tr>
<tr>
<td>Подвижный (≥6 м/с)</td>
<td>450</td>
<td>11</td>
<td>Углеродистая сталь</td>
<td>Ор</td>
<td>Оребренный</td>
</tr>
<tr>
<td>Подвижный (≥6 м/с)</td>
<td>650</td>
<td>13</td>
<td>Нерж. жаростойкая сталь</td>
<td>Кр</td>
<td>Оребренный</td>
</tr>
</tbody>
</table>
<p>Трубчатые ТЭНы без оребрения - универсальный выбор для газов. Для пресс-форм и металлических форм подойдут медь/алюминий с высокой теплопроводностью.</p>
<h3>3. Мощность, размеры и монтаж</h3>
<ul>
<li><strong>Мощность:</strong> 3-6 кВт для бытовых (водонагреватели), 9-15 кВт для промышленных (бойлеры 750-2000 л, пароконвектоматы). Не превышайте 75% от теплоотдачи оборудования.</li>
<li><strong>Диаметр трубки:</strong> 8-8.5 мм (стандарт для компактности и равномерного нагрева), до 18 мм для мощных.</li>
<li><strong>Длина:</strong> 280-6000 мм, для бойлеров 380-750 мм.</li>
<li><strong>Монтаж:</strong> Резьба (G 1.5", G 2", G 2.5"), фланцы, штуцеры. Учитывайте уплотнители (резиновые/силиконовые) и планки.</li>
<li><strong>Напряжение:</strong> 12-600 В, чаще 230 В.</li>
</ul>
<p>Для больших емкостей (≥750 л) - проточные модели с мин. потоком 5 м³/ч и макс. t=40°C.</p>
<h3>4. Материалы оболочки: сравнение для долговечности</h3>
<table>
<thead>
<tr>
<th>Материал</th>
<th>Преимущества</th>
<th>Недостатки</th>
<th>Применение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Нержавеющая сталь (AISI-304)</td>
<td>Коррозионностойкость, t до 650°C, влажность</td>
<td>Средняя теплопроводность</td>
<td>Парогенераторы, посудомойки, бойлеры</td>
</tr>
<tr>
<td>Углеродистая сталь</td>
<td>Прочность, дешевизна</td>
<td>Коррозия в кислотах</td>
<td>Сухой воздух, слабощелочные жидкости</td>
</tr>
<tr>
<td>Медь/латунь</td>
<td>Высокая теплопроводность</td>
<td>Окисление без покрытия</td>
<td>Масла, формы</td>
</tr>
<tr>
<td>Алюминиевые сплавы</td>
<td>Легкость, равномерный нагрев</td>
<td>Не для агрессивных сред</td>
<td>Нейтральные жидкости</td>
</tr>
<tr>
<td>Легированная сталь</td>
<td>Максимальная защита от коррозии</td>
<td>Дороже</td>
<td>Отопление</td>
</tr>
</tbody>
</table>
<h2>Популярные типы ТЭНов и примеры моделей</h2>
<h3>Блок-ТЭНы: для профессионального оборудования</h3>
<p>Состоят из U-образных трубок в термоблоке на фланце. Идеальны для жидкостей/газов в котлах, автоклавах, дистилляторах.</p>
<table>
<thead>
<tr>
<th>Модель</th>
<th>Мощность</th>
<th>Диаметр (мм)</th>
<th>Материал</th>
<th>Монтаж</th>
<th>Применение</th>
</tr>
</thead>
<tbody>
<tr>
<td>АБАТ ТЭН 245</td>
<td>9 кВт</td>
<td>8.5</td>
<td>Нерж. сталь</td>
<td>Парогенераторы, ПКА, МПК</td>
<td>Проф. кухни</td>
</tr>
<tr>
<td>Блок-ТЭН (ПромНагрев)</td>
<td>3-6 кВт</td>
<td>-</td>
<td>Нерж. сталь</td>
<td>G 1.5"/G 2"</td>
<td>Электрокотлы, подогреватели</td>
</tr>
<tr>
<td>ТЭНБ 15 кВт (СЭВ)</td>
<td>15 кВт</td>
<td>8</td>
<td>Нерж. сталь</td>
<td>1.5" (48 мм)</td>
<td>Бойлеры 750-2000 л</td>
</tr>
<tr>
<td>ЭВАН 15 кВт</td>
<td>15 кВт</td>
<td>-</td>
<td>Нерж. сталь</td>
<td>-</td>
<td>Промышленные системы</td>
</tr>
<tr>
<td>ЭРДО 15 кВт</td>
<td>15 кВт</td>
<td>-</td>
<td>Нерж. сталь</td>
<td>G 2.5"</td>
<td>Котлы ЭРДО/Ресурс</td>
</tr>
<tr>
<td>Xenozone 15 кВт</td>
<td>15 кВт</td>
<td>-</td>
<td>AISI-304</td>
<td>Проточный</td>
<td>Бассейны (поток 5 м³/ч)</td>
</tr>
</tbody>
</table>
<p><strong>Преимущества блок-ТЭНов:</strong> Быстрый нагрев, равномерность, ресурс с уплотнителями.</p>
<h3>Другие типы для специальных задач</h3>
<ul>
<li><strong>Миканитовые:</strong> Равномерность ±1-2°C, до 4 Вт/см² - 80% промышленных применений.</li>
<li><strong>Керамические:</strong> Устойчивость к химии, для производства.</li>
<li><strong>Монолитные:</strong> Быстрое реагирование, низкий шум.</li>
<li><strong>Литые:</strong> Высокая t, влажность - экструзия/прессование.</li>
<li><strong>Патронные:</strong> Трубка с одним концом, но малая площадь - не для интенсивного нагрева.</li>
</ul>
<p>Для бойлеров 15 кВт: компактные G 1.5-2" длиной 380-440 мм (дом), G 2.5" или Parpol 750 мм (промышленность).</p>
<h2>Сравнение ТЭНов для разных ситуаций</h2>
<table>
<thead>
<tr>
<th>Ситуация</th>
<th>Идеальный ТЭН</th>
<th>Почему улучшает эффективность?</th>
</tr>
</thead>
<tbody>
<tr>
<td>Домашний бойлер (до 750 л)</td>
<td>ТЭНБ 9-15 кВт, нерж. сталь, G 1.5"</td>
<td>Быстрый нагрев, компактность, низкие потери</td>
</tr>
<tr>
<td>Промышленный парогенератор</td>
<td>АБАТ 245 (9 кВт), блок</td>
<td>Равномерность, коррозионностойкость, t=650°C</td>
</tr>
<tr>
<td>Нагрев масла/жиров</td>
<td>Нерж. сталь (J), до 15 Вт/см²</td>
<td>Защита от разложения, вязкость</td>
</tr>
<tr>
<td>Отопление/воздух</td>
<td>Оребренный Ор/Кр, углерод. сталь</td>
<td>Увеличенная площадь, поток ≥6 м/с</td>
</tr>
<tr>
<td>Пресс-формы</td>
<td>Медь/алюминий (Q/Х)</td>
<td>Теплопроводность, высокая t</td>
</tr>
</tbody>
</table>
<h2>Правила установки и эксплуатации для максимальной эффективности</h2>
<ol>
<li><strong>Подготовка:</strong> Проверьте совместимость размеров, мощности и фланца. Используйте уплотнители.</li>
<li><strong>Монтаж:</strong> Закрепите в резервуаре/канале, обеспечьте поток (для подвижного воздуха/проточных - мин. 5-6 м/с или м³/ч).</li>
<li><strong>Безопасность:</strong> Не превышайте уд. мощность, мониторьте t оболочки. Для отопления - мощность ≤75% номинала.</li>
<li><strong>Проверка:</strong> Тестируйте на утечки, равномерность нагрева.</li>
<li><strong>Типичные ошибки:</strong> Игнор pH (коррозия), перегрузка (поломка), неподходящий монтаж (теплопотери).</li>
</ol>
<p><strong>Советы экспертов:</strong> Уточняйте маркировку (Q/J/Х/P/S/T/Ор/Кр). Для влажных сред - нержавейка AISI-304. Регулярно чистите от накипи для +20% эффективности.</p>
<h2>Переход к следующей части статьи</h2>
<p>Теперь, когда вы знаете о критически важных аспектах выбора и установки ТЭНов, мы перейдем к более детальному анализу специальных моделей, их применению в различных условиях и обсуждению будущих тенденций в области электронагревательного оборудования.</p>
Выбор конкретных моделей ТЭНа для специальных приложений
Теперь, когда вы понимаете основу выбора ТЭНов и их основные характеристики, важно рассмотреть конкретные модели и их применение в различных отраслях. Этот раздел поможет вам определить, какие ТЭНы наиболее подходят для ваших нужд и как они могут помочь повысить эффективность ваших систем нагрева.
<h3>1. Модели для бытовых нужд</h3>
<p>Для домашних систем, таких как водонагреватели и электрокотлы, важно выбирать ТЭНы с оптимальным соотношением цены и качества, а также надежностью и долговечностью. Ниже представлен список популярных моделей и их характеристики:</p>
<table>
<thead>
<tr>
<th>Модель</th>
<th>Мощность (кВт)</th>
<th>Материал</th>
<th>Тип установки</th>
<th>Применение</th>
</tr>
</thead>
<tbody>
<tr>
<td>ТЭН Б (ТЭН-3)</td>
<td>3</td>
<td>Нержавеющая сталь</td>
<td>Горизонтальный</td>
<td>Бытовые водонагреватели</td>
</tr>
<tr>
<td>Калита ТЭН 6</td>
<td>6</td>
<td>Алюминий</td>
<td>Вертикальный</td>
<td>Электрические котлы</td>
</tr>
<tr>
<td>ЭВАН ТЕРМ 9</td>
<td>9</td>
<td>Нержавеющая сталь</td>
<td>Горизонтальный</td>
<td>Системы отопления</td>
</tr>
</tbody>
</table>
<h3>2. ТЭНы для промышленных применений</h3>
<p>В промышленности нагревательные элементы должны быть способными работать в условиях высокой температуры и давления, а также при взаимодействии с различными химическими веществами. Важно, чтобы выбранный ТЭН был способен выдерживать агрессивные среды:</p>
<table>
<thead>
<tr>
<th>Модель</th>
<th>Мощность (кВт)</th>
<th>Макс. температура (°C)</th>
<th>Материал</th>
<th>Применение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Блок-ТЭН АБАТ</td>
<td>12</td>
<td>650</td>
<td>Нержавеющая сталь</td>
<td>Парогенераторы и автоклавах</td>
</tr>
<tr>
<td>Котловой ТЭН ПН 15</td>
<td>15</td>
<td>700</td>
<td>Легированная сталь</td>
<td>Промышленные котлы</td>
</tr>
<tr>
<td>ЭКОН ТЭНов 9 кВт</td>
<td>9</td>
<td>500</td>
<td>Сплавы алюминия</td>
<td>Отопительные системы</td>
</tr>
</tbody>
</table>
<h3>3. Специальные виды ТЭНов</h3>
<p>В зависимости от специфики применения могут потребоваться специализированные ТЭНы. Вот некоторые из них:</p>
<ul>
<li><strong>Керамические ТЭНы:</strong> Устойчивы к химическим воздействиям и подходят для стеклянной посуды и лабораторного оборудования.</li>
<li><strong>Монолитные ТЭНы:</strong> Обладают высокой теплопроводностью и быстрым временем отклика, идеальны для небольших, но мощных систем нагрева.</li>
<li><strong>Патронные ТЭНы:</strong> Отличаются малым размером и применяются в устройствах, где требуется высокая мощность в ограниченном пространстве.</li>
</ul>
<h2>Технологические тренды и будущее ТЭНов</h2>
<p>С развитием технологий, также появляются новые тренды в производстве и использовании ТЭНов. Обратите внимание на следующие направления:</p>
<ul>
<li><strong>Интеллектуальные нагревательные элементы:</strong> Внедрение датчиков температуры и системы автоматического регулирования для повышения эффективности и безопасности.</li>
<li><strong>Экологичные материалы:</strong> Акцент на использование перерабатываемых и менее вредных материалов для производства ТЭНов.</li>
<li><strong>Улучшенные методы контроля:</strong> Современные системы мониторинга, позволяющие отслеживать работу ТЭНов и предотвращать аварии.</li>
</ul>
<h2>Заключение</h2>
<p>Выбор идеального ТЭНа для ваших нужд может значительно повлиять на производительность и эффективность оборудования. Однако не только правильный выбор моделей, но и их соответствующая установка и эксплуатация играют важную роль. При оценке различных вариантов стоит учитывать современные тренды и технологии, чтобы сделать более осознанный выбор, соответствующий будущим требованиям вашей отрасли.</p>
