Найдите идеальные ТЭНы для вашего проекта: решите проблемы сейчас!

Что такое ТЭН и как он работает?

ТЭН (трубчатый электрический нагревательный элемент) представляет собой металлическую трубку, обычно изготовленную из нержавеющей стали, меди или титана. Внутри трубки находится нихромовая спираль, изолированная оксидом магния. При подаче электричества спираль нагревается, и тепло передается через стенки трубки к нагреваемой среде за счет конвекции, излучения или теплопроводности. Максимальная температура ТЭНов может достигать 450–800°C в зависимости от типа, а мощность варьируется от 100 Вт для бытовых приборов до 10 кВт и более для промышленных приложений.

Ключевые преимущества ТЭНов:

• Высокий коэффициент полезного действия (КПД) — до 95%.
• Компактность и надежность при воздействии вибраций и ударов.
• Долговечность — до 10 000 часов работы.
• Возможность работы в агрессивных средах.

Однако без правильного подбора ТЭН может быстро корродировать или выйти из строя. Поэтому важно учитывать среду, pH и удельную мощность.

Виды ТЭНов: выбирайте под задачу

ТЭНы можно классифицировать по различным критериям, включая форму, материал, среду нагрева и конструкцию. Рассмотрим основные типы элементов, которые могут подойти для вашего проекта.

По форме и конструкции:

• Трубчатые: Наиболее распространенные, предназначены для жидкостей и газов. Существуют гладкие, оребренные (для улучшенной конвекции) или изогнутые варианты.
• Спиральные: Компактные элементы, подходящие для чайников и бойлеров; обеспечивают быстрый нагрев малых объемов.
• Кварцевые: Стеклянные трубки, способные выдерживать температуры выше 1000°C, идеально подходят для химически агрессивных сред.
• Ленточные и блиновые: Используются в плитах и духовых шкафах (верхние и нижние ТЭНы), а также в пресс-формах.
• Гибкие силиконовые: Могут принимать любую форму, что делает их идеальными для нестандартных проектов, таких как трубопроводы и теплицы.
• Литые: Изготавливаются из алюминия или меди, антикоррозийные, часто применяются в экструзии и для форм.
• Карбидокремниевые: Спроектированы для муфельных печей, в которых необходимы экстремальные температуры.

По среде нагрева:

Как выбрать идеальный ТЭН: пошаговое руководство

Шаг 1: Определите среду и условия.

• pH нагреваемой жидкости критически важен для выбора материала.
• Удельная мощность (Вт/см²) — не превышайте лимит, чтобы избежать перегрева.

Пример: для дистиллированной воды (pH 5–7) подойдет сталь J; для щелочной среды — P.

Шаг 2: Сравните технические параметры.

Проверьте следующие параметры:

• Мощность: от 1 до 3 кВт для быта, 5 кВт и выше для промышленности. Примерный расчет: 1 кВт на 10 л воды для нагрева до 80°C за 30 минут.
• Напряжение: от 12 до 600 В (220 В является стандартом).

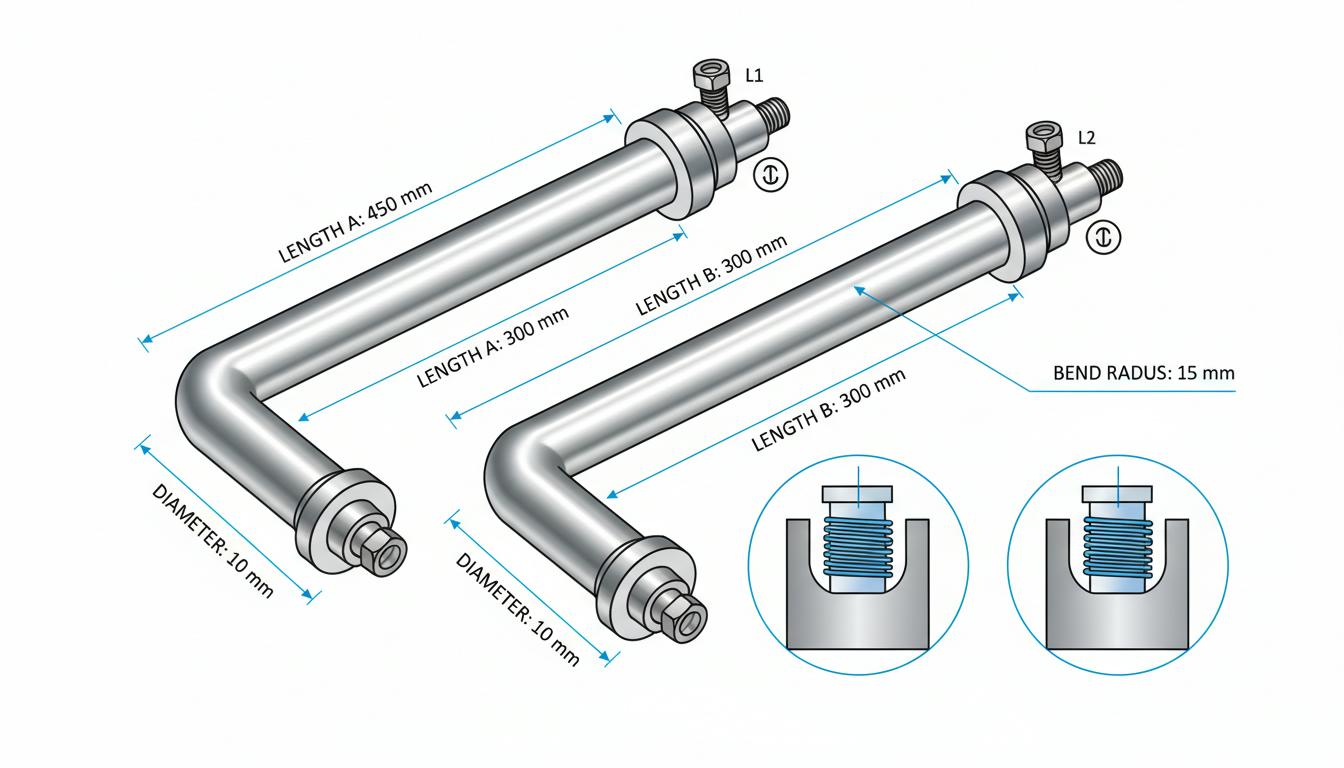

• Размеры: Диаметр трубки от 8 до 18 мм, длина от 280 до 6000 мм.
• Форма и способы монтажа: Резьбовые, фланцевые, наличие термодатчиков.

Для бойлера: уточните тип фланца и наличие отверстия под термодатчик.

Шаг 3: Учитывайте проект.

• Бытовой: Необходима точность соответствия модели (чайник — спиральный, бойлер — мокрый/сухой).
• Промышленный: Учтите стойкость к коррозии и вибрациям; гибкие модели под пресс-формы и экструдеры.
• Отопление: Воздушные ТЭНы для конвекторов, водяные — для радиаторов.
• Для масел: Не превышайте удельную мощность, чтобы не достичь температуры вспышки.

Шаг 4: Проверьте безопасность.

• Соответствие нормам и наличие терморегулятора.
• Для агрессивных сред используйте титан или кварц.
• Консультация с менеджером поможет уточнить совместимость.

Сферы применения: ТЭНы в вашем проекте

ТЭНы находят широкое применение в различных областях:

• Бытовые приборы: Чайники (спиральные), бойлеры, стиральные машины, посудомоечные машины и плиты.
• Отопление: Конвекторы, электрокотлы, полотенцесушители и тепловые завесы.
• Промышленность: Калориферы, автоклавы, парогенераторы, экструдеры и фритюрницы.
• Специальные области: Медицина, лаборатории и теплицы.

Например, для создания самодельного бойлера на 50 литров потребуется ТЭН мощностью 2–3 кВт, сухого типа J, фланцевого исполнения, с напряжением 220 В и термостатом. Проблему жесткой воды можно будет решить, используя алюминий Q.

Советы по установке, эксплуатации и обслуживанию

Установка:

1. Отключите питание.
2. Снимите старый ТЭН, открутив фланец.
3. Очистите место установки.
4. Установите новый ТЭН с уплотнителем.
5. Подключите по схеме (фаза-ноль-заземление).
6. Проверьте герметичность и протестируйте на холостом ходу.

Эксплуатация:

• Не превышайте 80% мощности на постоянной основе.
• Регулярно чистите от накипи с использованием уксуса в соотношении 1:1.
• Контролируйте температуру.

Обслуживание:

Рекомендуется менять ТЭН каждые 3–5 лет. Признаки поломки могут включать шум, слабый нагрев и запах, что также указывает на необходимость замены.

В следующей части статьи мы углубимся в лучшие практики и актуальные рекомендации по обеспечению надежности и эффективности работы ТЭНов, а также узнаем о новейших технологиях и подходах в этой области.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Современные технологии и инновации в области ТЭНов

С развитием технологий мир ТЭНов также претерпевает значительные изменения. Новые материалы и методы производства позволяют создавать более эффективные и долговечные нагревательные элементы, которые могут справляться с разнообразными условиями эксплуатации, включая высокие температуры и агрессивные среды. Рассмотрим некоторые из наиболее актуальных новшеств.

Новые материалы

Современные ТЭНы часто производятся из новых сплавов и композитных материалов, которые обеспечивают:

• Устойчивость к коррозии: Нержавеющая сталь с дополнительным защитным покрытием или специализированные сплавы увеличивают срок службы в агрессивных средах.
• Легкость: Использование алюминия и композитов снижает вес устройств, что важно для мобильных и стационарных приложений.
• Сверхвысокая температура: Karbide кремнезема и карборунд обеспечивают стабильную работу ТЭНов при температурах выше 1000°C.

Улучшенные технологии управления

Современные ТЭНы оснащаются интеллектуальными системами управления, которые позволяют более точно регулировать температуру и мощность нагрева. Это достигается благодаря:

• Интеграции с IoT: Возможность управления через мобильные приложения и системы «умного дома» делает использование ТЭНов более удобным и функциональным.
• Сенсорам и контроллерам: Встраиваемые датчики температуры и системы обратной связи обеспечивают автоматическое регулирование работы элементов.

Выбор ТЭНа для специфических условий эксплуатации

При выборе ТЭНа для специфических проектов важно учитывать не только физические параметры, но и эксплуатационные условия. Разберем несколько ключевых аспектов, которые помогут избежать ошибок.

Работа в экстремальных условиях

Если ваш проект требует нагрева в особых условиях, таких как высокая температура или агрессивная среда, обратите внимание на следующее:

• Выбор правильного материала: Для высокотемпературных приложений лучше использовать карбидокремниевые или кварцевые ТЭНы.
• Системы защиты: Обеспечение защиты от перегрева и коротких замыканий через использование специальной электроники и защитных оболочек.

Требования к мощности и эффективности

Для достижения наилучших результатов необходимо четко понимать требования вашего проекта:

• Оптимизация мощности: Для бытовых приборов, таких как чайники или стиральные машины, выбирайте ТЭНы с оптимальной мощностью 1–3 кВт. Для промышленных решений мощность может достигать 10 кВт и более.
• Энергоэффективность: Обратите внимание на КПД ТЭНа: высокоэффективные приборы могут значительно снизить энергозатраты, что особенно важно для длительного использования.

Устойчивость к коррозии и обслуживание

Ключевым аспектом долговечности ТЭНов является их устойчивость к коррозии. Это особенно актуально для жидкостных и масляных ТЭНов, где материалы должны отлично справляться с химическими воздействиями. Рекомендуем следующее:

• Регулярная проверка: Периодически проверяйте состояние ТЭНа на наличие коррозии или механических повреждений.
• Использование защитных покрытий: Наносите антикоррозийные покрытия, если ТЭН работает в сложных условиях.

Советы по профилактическому обслуживанию

Для продления срока службы ТЭНа учтите следующие советы:

• Систематическая очистка: Удаление накипи и других отложений поможет избежать ухудшения теплообмена.
• Проверка электрических соединений: Регулярно осматривайте соединения на наличие повреждений и коррозии.

Будущее ТЭНов: Устойчивые решения

В рамках глобальных тенденций к устойчивому развитию, ТЭНы также становятся более «экологичными». Производители стремятся создавать устройства, которые не только эффективны, но и безопасны для окружающей среды:

• Энергоэффективные технологии: Новые ТЭНы ориентированы на снижение энергозатрат и минимизацию выбросов.
• Переработка материалов: Использование переработанных и вторичных материалов в производстве также набирает популярность.

С такими инновациями и подходами возможность оптимального выбора ТЭНа для вашего проекта становится более доступной. Важно не только понимать, какие параметры следует учитывать, но и какие современные решения помогут достичь успеха в организации нагревательных систем. Выбор правильного ТЭНа и его грамотное использование обеспечат надежную и долговечную работу вашего оборудования в будущем.
