Надежность и мощь: ТЭН нержавейка 4 кВт для вашего проекта
Конструкция и принцип работы

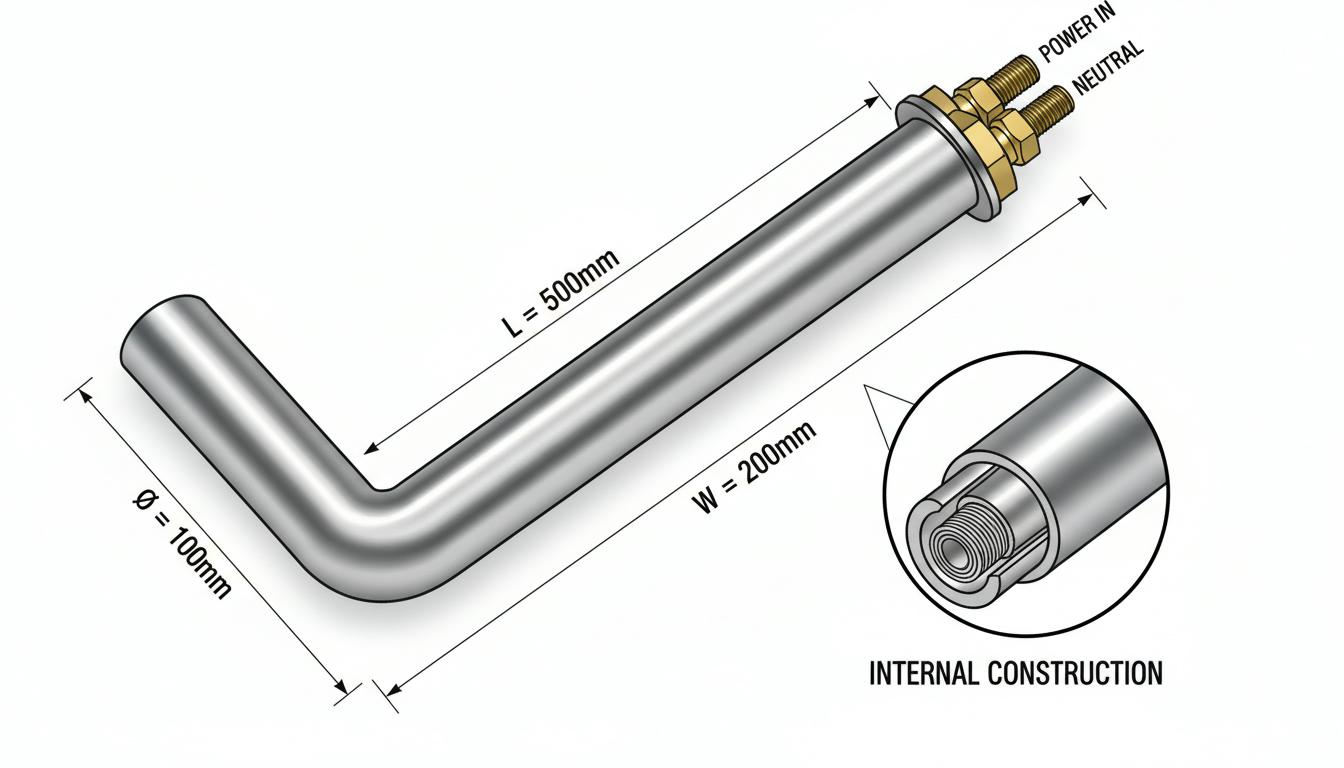

Трубчатый электронагреватель (ТЭН) мощностью 4 кВт представляет собой специальное устройство, которое эффективно преобразует электрическую энергию в тепло. Основная структура нагревателя включает в себя полую металлическую трубку, заполненную теплопроводящим веществом, выполняющим роль изолятора. Внутри трубки располагается токопроводящая нить из нихрома, которая имеет специально рассчитанное сопротивление. Именно эта нихромовая спираль отвечает за передачу тепла на поверхность нагревателя, обеспечивая тем самым эффективный процесс нагрева.
Пространство между нихромовой спиралью и наружной оболочкой заполнено диэлектрическим теплопроводным материалом. Он изолирует спираль от внешней среды и способствует равномерному распределению тепла. На обоих концах трубки установлены контактные стержни с резьбой, соединенные с нагревательной спиралью. Герметичные материалы наполняют торцы трубки, а для обеспечения электрической безопасности используются керамические изоляторы между контактной группой и нагревающим элементом.
Технические характеристики ТЭНа 4 кВт
| Параметр | Значение |
|---|---|
| Мощность | 4000 Вт (4 кВт) |
| Номинальное напряжение | 220 В (доступны версии на 380 В) |
| Рабочая длина | 180 мм (варьируется в зависимости от типа) |
| Диаметр трубки | 12 мм |
| Материал | Нержавеющая сталь (марка 304 и выше) |
| Максимальная температура нагрева | 100°C для водяных ТЭНов |
| Диаметр фланца штуцера | 30 мм (R30) |
| Диаметр резьбы штуцера | 18-21 мм (различные варианты) |
| Межосевое расстояние контактов | 75 мм |
| Форма | U-образная (скрепка), прямая или специальная конфигурация |
| Частота питающей сети | 50 Гц |
Специальные модели ТЭНов мощности 4 кВт могут отличаться нестандартными размерами и конфигурациями. Например, блоки ТЭНов (ТЭНБ) мощностью 4,5 кВт обычно состоят из нескольких параллельно соединенных нагревательных элементов, что позволяет достичь необходимой мощности. Такие конструкции могут использовать различные резьбы (например, G1 1/4", G2 1/2"), а также обеспечивать герметичность через резьбовые соединения или сварку.
Материал и коррозионная стойкость
Для создания ТЭНа 4 кВт используется нержавеющая сталь, что существенно увеличивает срок службы и надежность устройства. Рекомендуется использовать нержавеющую сталь марки 304 или выше, так как она обладает высокой коррозионной стойкостью при контакте с водой, слабыми кислотными растворами и другими агрессивными средами. Это особенно важно при длительной эксплуатации в сложных условиях.
Помимо стойкости к коррозии, нержавеющая сталь обладает высокой теплопроводностью, что позволяет эффективно передавать тепло от нихромовой спирали к нагреваемой среде. Дополнительно, этот материал устойчив к окислению при высоких температурах и легко очищается от накипи и минеральных отложений, тем самым облегчая обслуживание устройств.
Основные области применения
ТЭН мощностью 4 кВт находит широкое применение в различных сферах:
- Системы отопления: Нагреватели используются в котлах отопления и системах электрического отопления для жилых и производственных помещений, обеспечивая эффективный обогрев.
- Водоснабжение и водоподготовка: ТЭН применяется в водонагревателях и бойлерах, обеспечивая быстрый нагрев воды и снижая время подготовки.
- Электрокаменки для саун и бань: Мощность 4 кВт подходит для маленьких и средних саун, обеспечивая быстрый нагрев и контроль температуры.
- Промышленные системы: Используется в кипятильниках, пищевом оборудовании и системах нагрева жидкостей в резервуарах.
- Специализированные устройства: Нагреватели находят применение в дистилляторах и системах циркуляции теплоносителей.
Преимущества использования нержавеющих ТЭНов 4 кВт
Использование нержавеющей стали в ТЭНе 4 кВт обеспечивает высокий уровень коррозионной стойкости, что критично для систем, работающих с водными или химическими растворами. Надежность нагревателя подтверждается качественными материалами и наличием керамических изоляторов, которые предотвращают электрический пробой. Герметичная конструкция исключает попадание влаги внутрь изделия.
Быстрый и эффективный нагрев становится возможным благодаря оптимальной потребляемой мощности, которая практически полностью преобразует электрическую энергию в тепло. Совместимость устройства с различными системами управления позволяет поддерживать точный контроль температуры в системе.
При правильной эксплуатации ТЭН обеспечивает долгий срок службы, что делает его отличным выбором для разнообразных проектов, требующих надежного и эффективного нагрева.
Разновидности конструкций и типы монтажа
Существуют различные конструкции ТЭНа, каждая из которых подходит для специфических условий:
- Прямой ТЭН: Прямая трубка с резьбовыми контактами, ideal для компактных систем.
- U-образный ТЭН: Облегчает монтаж в ограниченных пространствах.
- Блочные ТЭНы (ТЭНБ): Состоящие из нескольких соединённых нагревательных элементов для достижения необходимой мощности.
Типы соединений этих нагревателей могут быть резьбовыми или фланцевыми, что позволяет добиться необходимой герметичности и надежности.
Переходя к практическим аспектам монтажа и эксплуатации, важно отметить, что установка ТЭНа требует простых инструментов и соблюдения некоторых рекомендаций, чтобы продлить срок службы устройства.
Практические аспекты монтажа и эксплуатации
Монтаж ТЭНа 4 кВт является ключевым этапом, который требует внимательного подхода и соблюдения некоторых рекомендаций. При установке важно использовать простые инструменты и базовые навыки, чтобы гарантировать функциональность и безопасность устройства. Перед началом работ обязательно отключите систему от электросети, чтобы избежать случайных поражений электрическим током.
При установке в резервуары рекомендуется применять герметизирующую ленту (фум-ленту) на резьбовых соединениях. Это поможет предотвратить утечки и обеспечит надежное крепление. Важно также убедиться, что ТЭН полностью погружен в жидкость или находится в тесном контакте с нагреваемым объектом до включения питания, чтобы избежать перегрева и повреждения устройства.
Для демонтажа ТЭНа, например, при замене или обслуживании, отлично подойдут стандартные разводные ключи. Нержавеющая сталь не требует специального ухода, однако регулярная очистка от накипи и минеральных отложений существенно продлевает срок службы нагревателя.
Энергоэффективность и управление нагревом
Для повышения энергоэффективности системы рекомендуется использовать термостаты с регулировкой температуры. Эти устройства позволяют автоматически включать и выключать ТЭН в зависимости от заданной температуры, что помогает экономить электроэнергию и улучшает эксплуатационные характеристики. Это особенно полезно в системах, где непрерывный нагрев не требуется.
ТЭН мощностью 4 кВт также совместим с более продвинутыми системами управления, включая автоматизированные контроллеры, что позволяет поддерживать требуемые параметры нагрева с высокой точностью. Это делает его подходящим для использования в приложениях, где важен контроль над температурой, таких как автоматические солнечные водонагреватели или промышленные системы.
Обслуживание и уход за ТЭНом
Правильное обслуживание ТЭНа напрямую влияет на его срок службы и эффективность. Регулярная очистка от минеральных отложений должна стать частью планового техобслуживания, так как со временем накипь и другие отложения могут снижать теплопередачу и повышать энергозатраты. Нержавеющая сталь, из которой изготовлен ТЭН, позволяет использовать для очистки как механические, так и химические средства без риска повреждения материала.
При обнаружении каких-либо нарушений в работе, например, резкого снижения нагрева или странного запаха, следует немедленно отключить устройство и произвести диагностику. В таких ситуациях стоит обратиться к специалистам для проверки состояния ТЭНа и его электрической схемы.
Выбор и рекомендации для различных условий эксплуатации
При выборе ТЭНа 4 кВт стоит учитывать специфические условия, в которых будет использоваться устройство. Например, для применения в системах горячего водоснабжения важно учитывать размер и вместимость емкости, а также скорость нагрева. ТЭН с мощностью 4 кВт подходит для объемов воды до 200 литров с учетом оптимальных условий.
Потребление электроэнергии также является важным фактором. Убедитесь, что ваша электросеть может поддерживать необходимое напряжение и ток, заданные в спецификациях ТЭНа. Стандартные фланцы и резьбы должны точно соответствовать параметрам выбранного устройства, чтобы избежать проблем с установкой.
Стыковка ТЭНа с существующими системами также требует анализа. Важно удостовериться, что доступные подключения, будь то резьбовые или фланцевые, подходят для фирмы-поставщика или типа системы, в которой будет установлен ТЭН.
Перспективы и развития
С развитием технологий ТЭМы продолжают эволюционировать. Появляются новые модели с улучшенными характеристиками, которые могут предложить еще более высокую энергоэффективность и производительность. Внедрение интеллектуальных систем управления и датчиков нового поколения повышает уровень автоматизации и надежности работы нагревателей. Таким образом, ТЭН мощностью 4 кВт, используя современные решения, сможет соответствовать требованиям не только быта, но и сложных промышленных процессов.
Следование современным стандартам качества и экологическим нормам приводит к возникновению новой категории продукций, которые менее подвержены коррозии и более адаптированы для работы в агрессивных средах. Это открывает новые горизонты для применения ТЭНов в нестандартных проектах и системах.
Разработка и внедрение новых технологий электропередачи также способствуют улучшению характеристик нагревателей, что гарантирует их надежность и эффективность в современных условиях эксплуатации.
