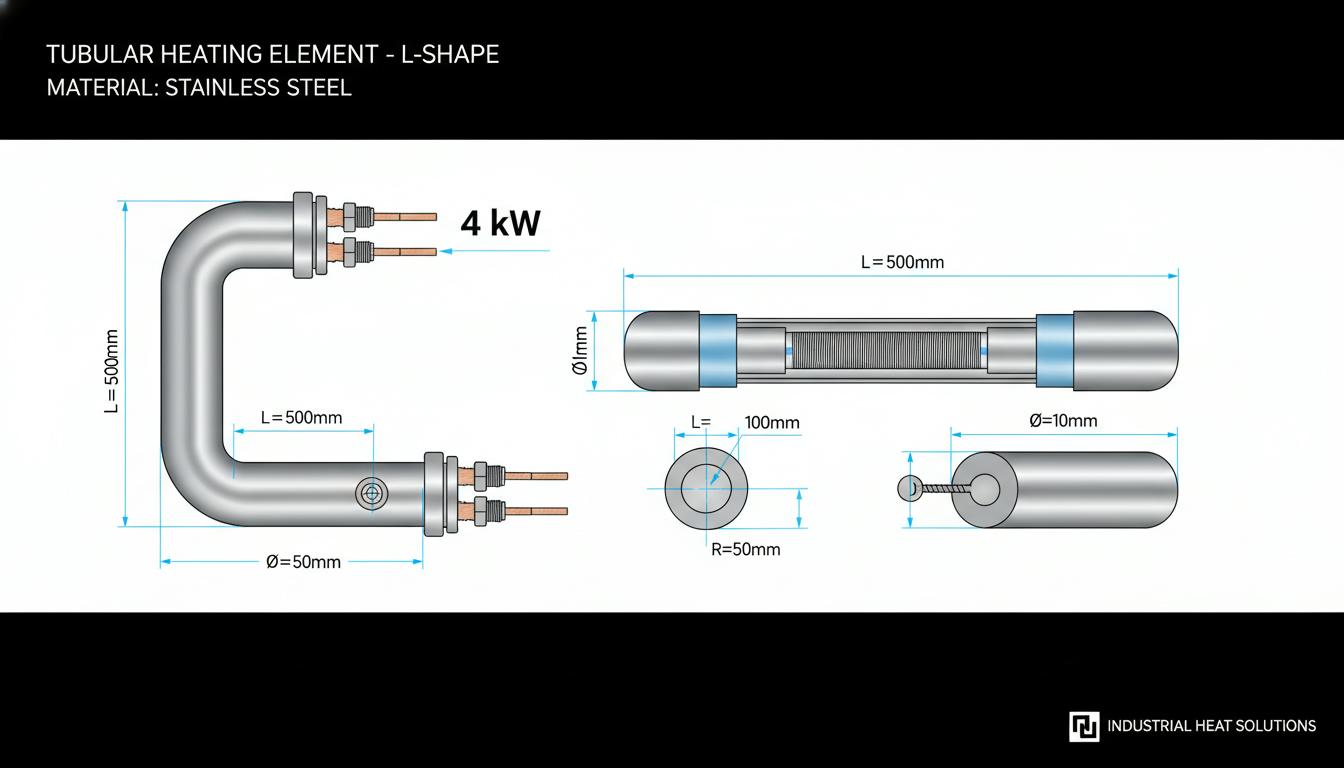

Как правильно выполнить подключение тэна 4 квт за 5 шагов

Шаг 1: Подготовка и проверка ТЭНа (5–7 минут)

Перед тем как приступить к подключению ТЭНа, важно подготовить рабочее место. Отключите электропитание в щитке и убедитесь, что напряжение отсутствует, проверив его с помощью мультиметра. Осмотрите сам ТЭН: убедитесь в отсутствии повреждений, трещин на трубке и коррозии контактов. Проверьте маркировку — она должна указывать на мощность 4 кВт и нужное напряжение (220/380 В). Сопротивление для ТЭНа 220 В должно составлять около 12 Ом, и его можно рассчитать по формуле R = U²/P.

• Измерьте сопротивление между выводами: оно должно быть равномерным и находиться в пределах 10–15 Ом для 4 кВт/220 В.
• Проверьте изоляцию: сопротивление между выводами и корпусом должно превышать 1 МОм.
• Определите тип сети, используя тестер: найдите фазу (L), ноль (N) и землю (PE).
• Если подключаете блок ТЭНов, убедитесь, что все элементы имеют одинаковое сопротивление — это предотвратит неравномерный нагрев.

Важно: При подключении ТЭНа 220 В к сети 380 В он сгорит мгновенно. Если используете два ТЭНа по 2 кВт в 220 В, подключите их параллельно.

Совет: Установите термостат заранее — он размыкает цепь при перегреве, что обеспечит дополнительную безопасность.

Шаг 2: Монтаж ТЭНа в оборудование (5–10 минут)

После проверки ТЭНа приступаем к его монтажу. Вставьте ТЭН в гильзу или отверстие (резьба G1/4–2″, кламп 2″ для кубов). Перед установкой нанесите фум-ленту на резьбу (3–5 витков против часовой стрелки) и вкрутите ТЭН с моментом затяжки 20–30 Нм. Будьте осторожны: перетяжка может привести к деформации прокладки.

• Затяните контргайкой, чтобы обеспечить герметичность соединения.
• Установите анод (магниевый) для предотвращения коррозии и термостат в специальный карман.
• В случае блока ТЭНов зафиксируйте стойку болтами и пропустите кабель через патрубок.
• Не забудьте заземлить корпус: подключите желто-зеленый провод PE к болту слева от ТЭНа.

Для влажных ТЭНов: Герметизируйте все соединения и используйте керамические изоляторы на выводах, чтобы избежать короткого замыкания.

Шаг 3: Подготовка проводки и перемычек (3–5 минут)

Обрежьте кабель до нужной длины и наденьте на его концы наконечники-кольца. В зависимости от типа подключения, используйте следующие схемы:

Для однофазной сети 220 В используйте три жилы: белый провод — фаза (L), синий — ноль (N), желто-зеленый — земля (PE). Для трехфазной схемы «звезда» пропустите перемычки на нулевые точки, а для «треугольника» соедините ТЭНы последовательно: конец одного ТЭНа соедините с началом другого, а фазы распределите по углам.

Шаг 4: Электрическое подключение (5–7 минут)

Приступаем к электрическому подключению. Подключите провода по следующей последовательности: гайка M4 → шайба → наконечник → шайба → гровер → гайка M4 (не забудьте затянуть). Переведите фазу на выводы ТЭНа — не имеет значения, как именно, так как ТЭН работает на переменном токе.

• Подключите один конец ТЭНа к нулю (N), а другой к фазе (L или A/B/C).
• Убедитесь, что автомат и УЗО в щитке соответствуют мощности ТЭНа (20 А для 4 кВт).
• Если используете реле или термостат, убедитесь, что контакт К1 замыкается при температуре ниже установленного значения, чтобы подать фазу на контактор.

Пример для схемы «звезда» на 380 В: соедините перемычку на контактах 1, а фазы A/B/C подключите к контактам 2–4. Ноль подключите к перемычке.

Безопасность: Обязательно изолируйте все токоведущие части, защищая их от влаги и повреждений.

Шаг 5: Проверка, тестирование и запуск (5 минут)

Включайте питание поэтапно. Мультиметром проверьте отсутствие короткого замыкания (сопротивление должно быть бесконечным между L и N, а заземление должно показывать 0 Ом). Выполните пустой прогон ТЭНа на минимальной мощности в течение 5–10 минут и проверяйте равномерность нагрева без перегрева и искр.

• Используйте термостат для контроля температуры — он должен поддерживать заданные параметры.
• При полной нагрузке мониторьте ток, используя амперметр, и убедитесь в отсутствии перегрева.

Если срабатывает автомат: Проверьте перемычки и изоляцию проводов. Для обеспечения надежности важно подключать систему без нуля, чтобы обрыв не останавливал нагрев.

Частые ошибки: неправильное подключение контактов на фазу и ноль приводит к коротким замыканиям, недостаточное сечение кабеля может вызвать перегрев, а отсутствие заземления — к риску удара электрическим током.

Дополнительные советы по подключению ТЭНа 4 кВт

• Управление мощностью: Используйте реле РМ-2н для плавного регулирования и защиты от отключения охлаждающей воды.
• Защита: Включите дублирующие термостаты STB и датчики уровня жидкости для влажных ТЭНов.
• Применение: В бойлерах используйте схему «звезда» для равномерности, а в самогонных кубах — кламп 2″ с розеткой.
• Срок службы: При правильной установке ТЭН может прослужить 5–10 лет; анод следует менять раз в год.
• Экономия: Схема «звезда» снижает нагрузку на 30%, что позволяет экономить 10–15% энергии.
• Нормативы: Монтаж должен выполняться квалифицированным электриком согласно правилам ПУЭ, особенно для промышленных систем с РЗА.

Теперь, когда мы разобрали основные этапы подключения ТЭНа, перейдем к рассмотрению следующей части, где будут представлены более глубокие аспекты установки и эксплуатации данного оборудования, а также популярные схемы и решения для различных сценариев использования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Дополнительные аспекты подключения ТЭНа 4 кВт

Схемы подключения в зависимости от применения

При выборе схемы подключения ТЭНа стоит учитывать место его установки и предназначение. Для обычных бытовых водонагревателей отлично подойдет однофазная схема (220 В). Если же речь идет о промышленном оборудовании, следует рассмотреть трехфазные схемы «звезда» или «треугольник», которые обеспечивают большую эффективность и более равномерную распределенность нагрузки.

Альтернативные методы подключения

В некоторых случаях может потребоваться применение специализированного оборудования или схем для подключения ТЭНа. Например, если система требует частотного регулирования, можно использовать инверторные преобразователи, которые позволяют изменять напряжение и частоту питания, обеспечивая гибкость в управлении нагревом.

Регулировка температуры и безопасность

Для гарантии безопасности эксплуатации ТЭНа важно правильно установить термостат, который будет автоматически отключать систему при превышении температуры. Рекомендуемая температура отключения — 90–120°C, что предотвратит перегрев и возможность повреждения оборудования. Также настоятельно советуем периодически проверять состояние термостата и его соответствие заданным параметрам.

Мониторинг и диагностика

Мониторинг работы ТЭНа можно осуществлять с помощью амперметров и термометров, которые позволят отслеживать ток и температуру в реальном времени. Это поможет выявить возможные неисправности на ранних стадиях и предотвратить серьезные повреждения.

Часто возникающие вопросы при подключении ТЭНа

• Почему не греет? Проверьте уровень воды в емкости, состояние термостата и правильность подключений.
• Срабатывает автомат? Проверьте правильность подключения, состояние проводки и наличие короткого замыкания.
• Походит ли ТЭН для моего оборудования? Убедитесь, что мощность и напряжение ТЭНа соответствуют требованиям вашего оборудования.

Обслуживание ТЭНа

Правильное обслуживание ТЭНа включает регулярную проверку состояния анода (если он используется) и очистку от накипи. Это поможет продлить срок службы нагревательного элемента и снизить затраты на энергоресурсы. Рекомендуется проводить профилактику не реже одного раза в год.

Контроль за эффективностью эксплуатации

Для эффективной работы системы следует рассчитывать мощность в зависимости от объема и температуры воды. При необходимости можно использовать дополнительные расчеты и таблицы, чтобы определить оптимальную мощность подключения для конкретного применения.

Советы по улучшению теплообмена

Чтобы оптимизировать работу ТЭНа, рассмотрите возможность установки теплообменников или изоляционных материалов вокруг оборудования. Это снизит потери тепла и повышает эффективность нагрева.

Советы по проектированию системы

При проектировании системы с ТЭНом 4 кВт необходимо учитывать не только характеристики самого ТЭНа, но и потребности и условия работы вашего оборудования. Прокладка кабелей, обеспечение необходимых сечений и выполнение всех требований безопасности помогут предотвратить многие проблемы в будущем.

Безопасность эксплуатации

Помимо электрической безопасности, необходимо учитывать аспекты, связанные с термосопротивлением и сериализацией элементов. Использование качественного оборудования и соблюдение правил монтажа снижает риск аварий и обеспечивает длительный срок службы системы.

Выбор подходящей модели ТЭНа

На рынке существует множество моделей ТЭНов с различными характеристиками. При выборе рекомендуется учитывать такие факторы, как материал (нержавейка или медь), форма, размеры и мощность, соответствующие вашим требованиям.

Завершение подключения

После завершения всех шагов подключения важно пройтись по всем соединениям, проверить крепления и убедиться в отсутствии утечек. Аккуратность и внимательность на этом этапе обеспечат надежную и безопасную работу вашего оборудования.

Следуя данному руководству, вы сможете не только качественно подключить ТЭН 4 кВт, но и гарантировать его долговечность и эффективность в работе. Не забывайте о регулярном обслуживании и проверках, чтобы избежать неожиданных поломок и уложиться в нормы энергопотребления.
