Нагреватель ЭНпКк 465*100;3*250

Применение и характеристики полукольцевого керамического электронагревателя ЭНпКк 465*100;3*250 в условиях промышленной эксплуатации

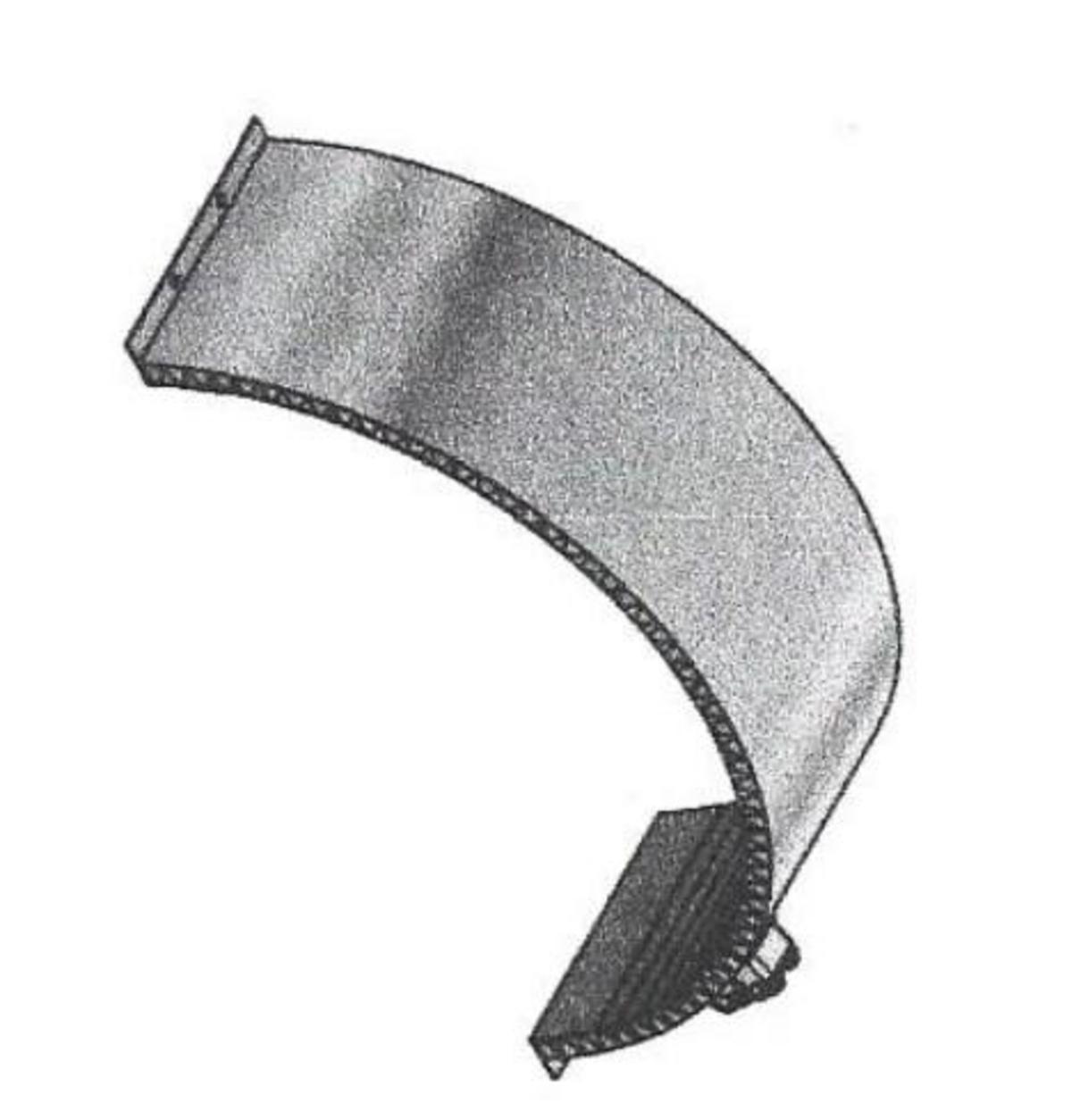

Нагреватель ЭНпКк 465*100;3*250 представляет собой специализированное промышленное решение для обеспечения контролируемого нагрева. Его аббревиатура расшифровывается как «электронагреватель полукольцевой керамический», что указывает на ключевые конструктивные особенности и функциональное назначение. Данный тип нагревательных элементов разработан для эксплуатации в умеренных климатических условиях без повышенной опасности, соответствуя категории размещения У3 по ГОСТ 15150-69[3]. Такое исполнение гарантирует стабильную работу при температурах от -45°C до +40°C, относительной влажности до 80% при +25°C, исключая среды с агрессивными газами, парами или повышенной взрыво- и пожароопасностью. Выбор оборудования, соответствующего климатическому исполнению, критически важен для обеспечения его долговечности и надежности, а также для минимизации эксплуатационных рисков и затрат на обслуживание.

Технические характеристики и особенности конструкции

Понимание технических параметров нагревателя ЭНпКк 465*100;3*250 необходимо для его корректного выбора, интеграции в технологический процесс и последующей эксплуатации. Маркировка содержит важную информацию:

• Тип нагревателя: Полукольцевой керамический (ЭНпКк). Керамика, как материал основы, обеспечивает превосходные диэлектрические свойства, высокую термическую стабильность и устойчивость к термическим ударам. Это позволяет нагревателю выдерживать частые циклы включения/выключения без потери целостности.
• Размеры: Параметры 465*100 указывают на номинальную длину нагревателя в 465 мм и ширину 100 мм. Эти габариты определяют площадь контакта с нагреваемой поверхностью и влияют на равномерность распределения тепла. Дополнительное обозначение «3*250», по предварительной оценке, относится к конфигурации электрических выводов, предположительно означая наличие трех выводов длиной 250 мм каждый. Точное толкование этого параметра критически важно для планирования схемы подключения и обеспечения электрической безопасности.
• Материал нагревательного элемента: Внутри керамического корпуса находится реостатная (резистивная) проволока, обычно выполненная из сплавов на основе никеля и хрома (например, нихром) или железа, хрома и алюминия (фехраль). Эти сплавы отличаются высоким электрическим сопротивлением, что позволяет эффективно преобразовывать электрическую энергию в тепловую, и демонстрируют высокую устойчивость к окислению при высоких температурах. Выбор сплава влияет на максимальную рабочую температуру, срок службы и стоимость элемента.
• Рабочая температура: Керамические нагреватели, включая ЭНпКк, способны достигать рабочих температур до 500 °C. Этот диапазон температур является достаточным для большинства промышленных процессов, таких как нагрев пресс-форм, экструдеров, трубопроводов, емкостей с вязкими жидкостями и прочего технологического оборудования. Стабильность поддержания заданной температуры является ключевым фактором для обеспечения качества выпускаемой продукции.
• Удельная мощность: Хотя точные данные по мощности для данной модели могут варьироваться, общий ориентир для керамических нагревателей составляет примерно 9 Вт/см длины. Этот показатель помогает оценить общую тепловую производительность элемента и его способность компенсировать теплопотери в системе. Расчет необходимой мощности должен учитывать объем нагреваемой среды, скорость нагрева, теплопотери через изоляцию и другие факторы.

Области применения и эксплуатационные преимущества

Конструкция и характеристики ЭНпКк 465*100;3*250 делают его универсальным решением для ряда промышленных задач:

• Локальный и равномерный нагрев: Нагреватель идеально подходит для обогрева плоских или изогнутых поверхностей в промышленном оборудовании, где требуется точное поддержание температуры. Примеры включают нагрев матриц в производстве полимеров, поверхностей клеевых машин в упаковочной индустрии или технологических емкостей.
• Трубные и аппаратные системы: ЭНпКк может эффективно применяться для локального обогрева участков трубопроводов, резервуаров и технологических узлов. Полукольцевая форма особенно удобна для монтажа на цилиндрические поверхности без необходимости полного демонтажа системы, что сокращает время простоя оборудования.
• Гибкость монтажа: Возможность установки на ровные и полукруглые поверхности значительно расширя сферу его применения. Керамическая основа, помимо изоляционных свойств, обеспечивает механическую прочность, что важно при монтаже и эксплуатации.
• Безопасность эксплуатации: Соответствие категории У3 означает пригодность для работы в условиях, где отсутствуют повышенные риски возгорания или взрыва, что упрощает внедрение и снижает требования к дополнительным мерам безопасности в стандартных промышленных средах.

Конструктивные и монтажные особенности: Влияние на TCO и MTBF

Продуманный дизайн ЭНпКк 465*100;3*250 напрямую влияет на общую стоимость владения (Total Cost of Ownership, TCO) и среднее время наработки на отказ (Mean Time Between Failures, MTBF) для промышленного оборудования:

• Обеспечение теплоотдачи и изоляции: Керамическая основа не только служит диэлектриком, но и способствует эффективной передаче тепла от резистивного элемента к нагреваемой поверхности за счет высокой теплопроводности. Одновременно она предотвращает прямой электрический контакт, обеспечивая безопасность персонала и оборудования.
• Преимущества полукольцевой конструкции: В отличие от полнокольцевых аналогов, полукольцевые нагреватели позволяют осуществлять монтаж и замену на элементах с ограниченным доступом, например, на трубопроводах, где полное кольцо потребовало бы снятия всей системы. Это минимизирует время простоя и трудозатраты на обслуживание.
• Подключение: Выводы нагревателя (предположительно, 3*250 мм) должны быть подключены с учетом требований по электрической безопасности, использования термостойкой изоляции и плотного контакта. Качество подключения напрямую влияет на срок службы нагревателя и предотвращение аварийных ситуаций.
• Требования к монтажу: Для максимальной эффективности теплопередачи критически важен плотный контакт нагревателя с поверхностью. Любые воздушные зазоры или неровности могут значительно снизить КПД и привести к локальному перегреву элемента, сокращая его срок службы. Рекомендуется использование теплопроводящих паст или прижимных механизмов для оптимизации теплового контакта.

Сводная таблица технических параметров ЭНпКк 465*100;3*250

Для удобства выбора и оценки приводим основные технические параметры данного нагревателя:

Ключевые понятия и терминология для выбора нагревателей

Для принятия обоснованных решений руководителям и техническим специалистам важно оперировать следующими понятиями:

• Удельная мощность (Вт/см² или Вт/м): Показатель, характеризующий количество тепловой энергии, выделяемой нагревателем с единицы площади или длины. Высокая удельная мощность позволяет быстрее достигать заданной температуры, но может требовать более тщательного теплового расчета для предотвращения перегрева.
• Тепловая инерция: Способность материала накапливать и отдавать тепло. Керамические нагреватели обладают умеренной тепловой инерцией, что позволяет им достаточно быстро выходить на рабочий режим и стабильно поддерживать температуру.
• Коррозионная стойкость: Устойчивость материала нагревателя к воздействию агрессивных сред (химических реагентов, влаги). Хотя ЭНпКк предназначен для У3, понимание этого параметра критично при выборе нагревателей для других сред.
• Диэлектрическая прочность: Способность изоляционного материала выдерживать напряжение без электрического пробоя. Высокая диэлектрическая прочность керамики обеспечивает безопасность эксплуатации.
• TCO (Total Cost of Ownership — общая стоимость владения): Метрика, учитывающая не только цену приобретения, но и все затраты на протяжении жизненного цикла продукта: монтаж, энергопотребление, обслуживание, ремонт, простои, утилизация. Выбор более дорогого, но энергоэффективного и долговечного нагревателя часто приводит к снижению TCO.
• MTBF (Mean Time Between Failures — среднее время наработки на отказ): Показатель надежности оборудования, указывающий на среднее время работы элемента до возникновения отказа. Увеличение MTBF напрямую ведет к сокращению незапланированных простоев и затрат на ремонт.

Сравнительный анализ промышленных нагревателей: Выбор оптимального решения

Выбор нагревательного элемента — это компромисс между техническими требованиями, стоимостью, надежностью и эксплуатационными условиями. Рассмотрим ЭНпКк 465*100;3*250 в контексте других распространенных промышленных решений.

Как видно из таблицы, ЭНпКк 465*100;3*250 выгодно отличается высокой равномерностью нагрева, долговечностью и устойчивостью к высоким температурам, что делает его предпочтительным выбором для промышленных процессов, где стабильность и надежность критически важны для минимизации простоев и обеспечения качества продукции. При этом, его стоимость и сложность монтажа находятся на среднем уровне, что обусловлено высококачественными материалами и технологией производства.

Далее мы углубимся в стратегические аспекты интеграции и эффективного управления промышленными нагревательными системами, рассматривая их жизненный цикл от внедрения до оптимизации и масштабирования.

Продвинутая практика и внедрение промышленных нагревательных систем на базе керамических элементов

После детального анализа базовых характеристик и сравнительных преимуществ нагревателя ЭНпКк 465*100;3*250, стратегическое руководство и технические специалисты сталкиваются с задачей его эффективного внедрения и последующей эксплуатации. Этот этап включает не только физический монтаж, но и интеграцию в существующие производственные процессы, системы контроля и общую инфраструктуру предприятия. Правильная архитектура системы и продуманные процессы обслуживания становятся ключевыми факторами для максимизации рентабельности инвестиций (ROI) и минимизации операционных расходов (OPEX).

Архитектура системы и интеграционные аспекты

Эффективное использование промышленных нагревателей, таких как ЭНпКк, требует их интеграции в комплексную систему управления. Это обеспечивает не только поддержание заданных температурных режимов, но и оптимизацию энергопотребления, а также повышение уровня безопасности. Ключевые компоненты архитектуры включают:

1. Система управления температурой (СУТ):
   • Датчики температуры: Использование термопар (тип К, J) или платиновых терморезисторов (Pt100) для точного измерения температуры нагреваемой поверхности или среды. Выбор датчика зависит от требуемой точности и диапазона температур.
   • Температурные контроллеры: Программируемые логические контроллеры (ПЛК) или специализированные ПИД-регуляторы (пропорционально-интегрально-дифференциальные). Они обрабатывают сигналы от датчиков и управляют подачей питания на нагреватели для поддержания заданного режима с минимальными отклонениями (гистерезисом).
   • Твердотельные реле (SSR) или контакторы: Устройства для коммутации силовых цепей нагревателей. SSR предпочтительны для частых переключений благодаря отсутствию механических частей, что увеличивает срок службы и точность регулирования.
2. Электропитание и защита:
   • Источники питания: Требуется стабильный источник переменного тока с соответствующими параметрами напряжения и мощности, способный выдержать пусковые токи нагревателей.
   • Автоматические выключатели и предохранители: Для защиты от перегрузок и коротких замыканий. Каждый нагревательный элемент или группа должны иметь индивидуальную защиту.
   • Устройства защитного отключения (УЗО): Для обеспечения электробезопасности персонала и предотвращения поражения электрическим током.
   • Заземление: Обязательное заземление корпусов оборудования и нагревательных элементов в соответствии с нормами ПУЭ (Правила устройства электроустановок).
3. Интеграция с SCADA/MES-системами:
   • Подключение СУТ к вышестоящим системам диспетчерского управления (SCADA) или производственным исполнительным системам (MES) для централизованного мониторинга, сбора данных, анализа и удаленного управления. Это позволяет оперативно реагировать на отклонения, оптимизировать производственные циклы и проводить предиктивное обслуживание.

Правильно спроектированная архитектура обеспечивает не только эффективный нагрев, но и позволяет собирать данные для последующего анализа, что критично для непрерывного улучшения процессов и снижения TCO.

Пошаговая реализация проекта внедрения промышленных нагревателей

Внедрение новых нагревательных элементов — это проект, требующий системного подхода. Предлагаем пошаговую стратегию, разделенную на этапы:

1. Этап 1: Анализ потребностей и технико-экономическое обоснование (Спринт 1-2 недели)
   • Задачи: Детальное определение требований к температурному режиму (диапазон, точность, скорость нагрева), оценка теплопотерь, расчет необходимой мощности. Изучение условий эксплуатации (климат, наличие вибраций, агрессивных сред). Анализ совместимости с существующим оборудованием.
   • Роли: Инженер-технолог, конструктор, специалист по энергоэффективности, финансовый аналитик.
   • Артефакты: Техническое задание (ТЗ), предварительные расчеты мощности, сравнительный анализ альтернатив, оценка потенциального ROI.
   • Контроль качества: Соответствие ТЗ требованиям производства, экономическое обоснование.
2. Этап 2: Выбор поставщика и закупка (Спринт 2-4 недели)
   • Задачи: Выбор надежного поставщика, способного предоставить сертификаты соответствия (ГОСТ, ТР ТС). Согласование условий поставки, сроков и гарантий. Контроль входного качества оборудования.
   • Роли: Специалист по закупкам, юрист, инженер по качеству.
   • Артефакты: Коммерческие предложения, договор поставки, акты входного контроля.
   • Контроль качества: Соответствие поставленного оборудования спецификациям, наличие необходимой документации.
3. Этап 3: Монтаж и подключение (Спринт 1-3 дня на единицу)
   • Задачи: Подготовка поверхности (очистка, выравнивание), монтаж нагревателей с обеспечением плотного контакта (использование прижимных скоб, термопаст). Электрическое подключение выводов в соответствии со схемой, обеспечение надежной изоляции и заземления. Монтаж датчиков температуры.
   • Роли: Электромонтажник, инженер по КИПиА, механик.
   • Артефакты: Монтажная схема, протокол монтажа, акт о подключении.
   • Контроль качества: Проверка сопротивления изоляции, целостности цепей, правильности заземления.
4. Этап 4: Пусконаладка и тестирование (Спринт 1-2 дня)
   • Задачи: Проверка работоспособности всей системы, калибровка температурных датчиков, настройка параметров ПИД-регулятора для обеспечения стабильного и точного поддержания температуры. Тестирование в различных режимах работы.
   • Роли: Инженер по наладке, оператор, инженер-технолог.
   • Артефакты: Протокол пусконаладочных работ, отчет о тестировании, инструкции по эксплуатации.
   • Контроль качества: Достижение заданных температурных режимов с допустимыми отклонениями, стабильность работы, отсутствие перегрева.
5. Этап 5: Эксплуатация, мониторинг и обслуживание (Непрерывно)
   • Задачи: Ежедневный мониторинг параметров работы, ведение журнала эксплуатации. Планово-предупредительное обслуживание (ППРО): проверка электрических соединений, состояния изоляции, очистка поверхностей, проверка целостности нагревателей. Диагностика и оперативный ремонт при необходимости.
   • Роли: Обслуживающий персонал, инженер по эксплуатации, АСУ ТП специалист.
   • Артефакты: Журналы ТО, отчеты о ремонтах, данные мониторинга из SCADA.
   • Контроль качества: Поддержание высокой операционной эффективности, минимизация незапланированных простоев.

Оценка экономического эффекта и ROI

Внедрение высококачественных нагревателей, таких как ЭНпКк, должно быть подкреплено четким экономическим расчетом. Вот как можно оценить ROI:

ROI = ((Экономия от эксплуатации + Увеличение прибыли) - Инвестиции) / Инвестиции * 100%

• Инвестиции (I): Прямые затраты на покупку нагревателей, системы управления, монтаж и пусконаладку.
• Экономия от эксплуатации (E):
  • Снижение энергопотребления: За счет более точного регулирования температуры, плотного контакта и эффективной передачи тепла. Например, оптимизация потребления может составлять 5-15% по сравнению с устаревшими или неоптимальными решениями.
  • Сокращение затрат на обслуживание и ремонт: Высокая надежность и долговечность керамических нагревателей (MTBF до 3-5 лет) снижает частоту замен и аварийных ремонтов. Это может привести к сокращению OPEX на 10-25%.
  • Минимизация простоев: Увеличение MTBF и снижение вероятности отказов напрямую сокращает время незапланированных остановок, что особенно критично для непрерывных производств. Стоимость часа простоя может достигать десятков и сотен тысяч рублей.
• Увеличение прибыли (P):
  • Повышение качества продукции: Стабильный и равномерный нагрев позволяет улучшить качество готовой продукции (например, уменьшить процент брака на 2-7% в термоформовке или экструзии).
  • Увеличение производительности: Более быстрый и контролируемый нагрев может сократить время производственного цикла.

Пример: Предприятие инвестировало 500 000 руб. в замену устаревших нагревателей на ЭНпКк и систему управления. Ежегодная экономия от снижения энергопотребления составила 80 000 руб., от сокращения ремонтов – 50 000 руб., от снижения брака – 120 000 руб. Итого ежегодная экономия 250 000 руб. Тогда ROI за первый год: ((250 000 — 500 000) / 500 000) * 100% = -50% (окупаемость во второй год). ROI за 2 года: ((500 000 — 500 000) / 500 000) * 100% = 0%. Начиная с третьего года, ROI становится положительным, демонстрируя чистую прибыль.

Кейсы применения и паттерны успешного внедрения

Рассмотрим несколько сценариев, демонстрирующих эффективность керамических полукольцевых нагревателей ЭНпКк в различных промышленных условиях:

1. Кейс 1: Крупное химическое предприятие (Enterprise)
   • Задача: Поддержание точной температуры на трубопроводах, транспортирующих вязкие химические реагенты, чтобы предотвратить их кристаллизацию и снижение пропускной способности. Традиционные ленточные нагреватели имели низкий срок службы и неравномерный нагрев, что приводило к частым простоям и потерям продукта.
   • Решение: Внедрение ЭНпКк 465*100;3*250 на критических участках трубопроводов. Полукольцевая форма позволила быстро монтировать нагреватели без демонтажа труб. Интеграция с централизованной SCADA-системой обеспечила мониторинг и контроль температуры с точностью до ±1°C.
   • Результат: Снижение незапланированных простоев на 40% за счет увеличенного MTBF нагревателей. Экономия энергии на 12% благодаря оптимизированному тепловому контакту и точному управлению. Срок службы нагревателей увеличился в 2,5 раза.
2. Кейс 2: Предприятие по производству пищевых продуктов (SMB)
   • Задача: Локальный нагрев элементов формовочной машины для конфет. Важно было предотвратить налипание сахарной массы и обеспечить гигиеничность процесса. Пространство для монтажа было сильно ограничено.
   • Решение: Установка ЭНпКк 465*100;3*250 на полукруглые поверхности внутри машины. Керамический корпус, соответствующий У3, был признан безопасным для использования в пищевом производстве (при отсутствии прямого контакта с продуктом и соблюдении санитарных норм). Полукольцевая конструкция идеально подошла для ограниченного пространства.
   • Результат: Сокращение времени на очистку оборудования на 15% и уменьшение количества бракованной продукции на 5% за счет стабильного нагрева. Время простоя на техническое обслуживание уменьшилось на 20% ежемесячно.
3. Кейс 3: Машиностроительный завод (Регулируемая отрасль)
   • Задача: Поддержание температуры пресс-форм для литья пластмасс с высокими требованиями к равномерности нагрева и безопасности труда. Существующие нагреватели требовали частой замены и были чувствительны к механическим воздействиям.
   • Решение: Замена устаревших нагревательных элементов на ЭНпКк. Высокая прочность керамического корпуса обеспечила устойчивость к механическим нагрузкам при работе оборудования. Точность поддержания температуры до 500 °C позволила снизить отклонения в геометрии отливок.
   • Результат: Снижение процента брака продукции на 3,5% и увеличение срока службы нагревателей до 4 лет. Улучшение условий труда за счет повышения электробезопасности системы.
