Патронный нагреватель ТЭНП 10×80;0,2×220: Технические основы и применение в промышленных процессах

Патронные трубчатые электронагреватели (ТЭНы) являются ключевыми компонентами в множестве промышленных и лабораторных систем, где требуется высокоточный и локализованный нагрев. Модель с маркировкой «ТЭНП 10×80;0,2×220» представляет собой один из наиболее распространённых типов, отличающийся компактностью и универсальностью. Понимание его конструкции, характеристик и особенностей применения критически важно для инженеров, технологов, специалистов по закупкам и лиц, ответственных за бесперебойную работу оборудования.

Ключевые понятия и терминология

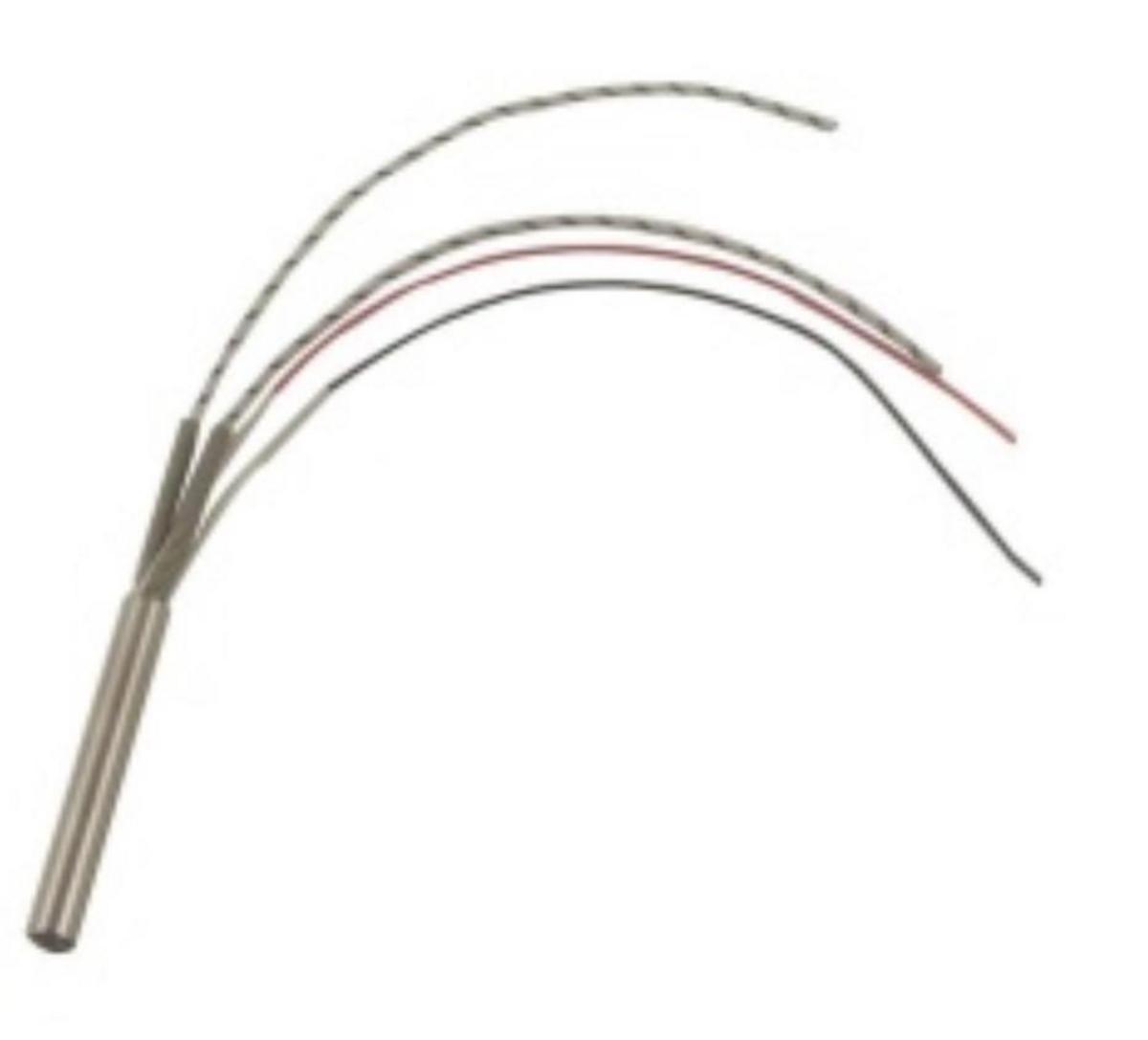

Патронный ТЭН — это трубчатый электронагреватель, спроектированный для встраивания в отверстия или гильзы оборудования, где требуется высокоэффективный контактный нагрев. Маркировка «ТЭНП 10×80;0,2×220» расшифровывается следующим образом:

• «10» — внешний диаметр нагревательного элемента, составляющий 10 миллиметров (мм). Это стандартизированный размер для многих компактных систем нагрева [2, 3].
• «80» — рабочая длина нагревательной части ТЭНа, равная 80 мм. Этот параметр определяет площадь активного тепловыделения [2, 3].
• «0,2» — номинальная электрическая мощность, равная 0,2 киловатта (кВт), или 200 Ватт (Вт). В зависимости от конкретного исполнения и производителя, этот показатель может варьироваться (например, 0,25 кВт или 250 Вт) [2, 11].
• «220» — номинальное напряжение питания, для которого рассчитан нагреватель, составляющее 220 Вольт (В). Это стандартное однофазное напряжение для большинства бытовых и многих промышленных сетей [2, 3].

Обычно такой патронный нагреватель выполнен в гильзе из нержавеющей стали, внутри которой размещена нихромовая спираль (или из аналогичного сплава с высоким электрическим сопротивлением), изолированная от корпуса прессованным порошком оксида магния (MgO) для обеспечения эффективной теплопроводности и электрической изоляции [1, 2, 3]. Выводы могут быть одноконцевыми или двухконцевыми, с термостойким проводом или внутренними контактами, а также с возможностью интеграции термопары для точного контроля температуры [2, 5, 11].

Конструкция и принцип действия

Эффективность и долговечность патронных ТЭНов напрямую зависят от их конструктивных особенностей и используемых материалов. Типовой ТЭНП 10×80;0,2×220 состоит из нескольких ключевых элементов:

• Корпус (оболочка): представляет собой тонкостенную металлическую трубку диаметром 10 мм. Наиболее часто используется нержавеющая сталь марки AISI 304 или AISI 321, благодаря её высокой коррозионной стойкости и способности выдерживать значительные температуры. Для особо агрессивных сред (например, в химической промышленности или при контакте с морской водой) могут применяться оболочки из меди или титана, хотя это более редкие и специализированные исполнения [1, 6]. Корпус герметично закрыт с одного или обоих концов, что определяет тип выводов.
• Нагревательный элемент: внутри корпуса расположена спираль сопротивления, обычно изготовленная из нихрома (сплав никеля и хрома) или аналогичного высокорезистивного сплава. Именно прохождение электрического тока через эту спираль вызывает её нагрев в соответствии с законом Джоуля-Ленца [1, 13].
• Электроизоляционный наполнитель: пространство между спиралью и внутренней стенкой корпуса плотно заполнено порошком оксида магния (MgO). Этот материал выполняет двойную функцию: обеспечивает превосходную электрическую изоляцию нагревательной спирали от металлического корпуса и одновременно обладает высокой теплопроводностью, эффективно передавая тепло от спирали к оболочке и далее к нагреваемой среде. Порошок MgO также механически фиксирует спираль, предотвращая её смещение и повреждение при вибрациях или термических расширениях [1, 13].
• Выводы: для подключения к электросети патронные ТЭНы оснащаются термостойкими выводами. Различают одноконцевые исполнения (все выводы расположены с одной стороны, что удобно при монтаже в глухие отверстия) и двухконцевые (выводы с обеих сторон). Некоторые модели могут иметь внутренние контакты или быть интегрированы с термопарой (например, типа K/ТХА) для непосредственного контроля температуры нагреваемой зоны, что повышает точность и безопасность термических процессов [2, 5, 11].

Принцип работы основан на преобразовании электрической энергии в тепловую. Когда электрический ток проходит через нихромовую спираль, она нагревается до высокой температуры. Тепло от спирали эффективно передаётся через плотно утрамбованный оксид магния к металлическому корпусу ТЭНа. Затем тепло от корпуса посредством теплопроводности передаётся непосредственно на окружающий предмет или среду – будь то металл пресс-формы, вода в баке или воздух в нагревательной камере [1, 13]. Эта конструкция обеспечивает быстрый и концентрированный нагрев в заданном объёме.

Технические параметры и вариативность на рынке

Модель ТЭНП 10×80;0,2×220 характеризуется строгими параметрами, однако на рынке присутствуют вариации, отвечающие различным промышленным запросам. Ниже представлена сводная таблица типовых характеристик и их рыночный диапазон:

Тепловые характеристики, плотность мощности и ограничения

Патронные нагреватели имеют высокую плотность линейной мощности, что означает значительное тепловыделение на единицу длины. Для ТЭНП 10×80;0,2×220 с мощностью 200 Вт и рабочей длиной 80 мм, удельная мощность составляет 200 Вт / 8 см = 25 Вт/см. Стандартные каталожные изделия могут иметь плотность мощности от ~10 Вт/см² (поверхностной) и выше [2].

Высокая плотность мощности требует внимательного подхода к теплоотводу. Недостаточный теплоотвод является одной из основных причин преждевременного выхода патронных ТЭНов из строя. При эксплуатации нагревателя вне контактируемой среды (например, в воздухе), необходимо либо существенно снижать номинальную плотность мощности (использовать ТЭН меньшей мощности), либо обеспечивать принудительный теплоотвод (обдув). Многие производители в своих спецификациях указывают допустимую плотность мощности в зависимости от среды и типа контакта [2, 8].

Температура поверхности корпуса патронного ТЭНа может достигать сотен градусов Цельсия. Это обстоятельство требует использования термостойких выводов, специализированных клемм и изоляции, а также обеспечения адекватного зазора или защиты от контакта с чувствительными к нагреву элементами оборудования и персонала [8]. Игнорирование этих требований может привести к расплавлению изоляции, короткому замыканию, пожару или ожогам.

Области применения в B2B-сегменте

Благодаря своей компактности, высокой удельной мощности и надёжности, патронные ТЭНы 10×80;0,2×220 находят широкое применение в различных отраслях промышленности. Их использование позволяет решать задачи локального и точного нагрева, что критически важно для оптимизации производственных процессов и повышения качества продукции:

• Переработка полимеров: нагрев пресс-форм, втулок, экструзионных головок, горячеканальных систем. В этих системах требуется точное поддержание температуры для обеспечения пластичности материала и качества формовки [1, 5, 11].
• Машиностроение и металлообработка: предварительный нагрев небольших литых или контактных деталей, термообработка мелких металлических компонентов, нагрев гильз и термоузлов в специализированных станках. Это способствует снижению внутренних напряжений в материалах и улучшению обрабатываемости [1, 2, 13].
• Упаковочное оборудование: нагревательные блоки для запайки плёнок, термоусадочных машин, этикетировочных автоматов. Патронные ТЭНы обеспечивают быстрый и равномерный нагрев рабочих элементов [11].
• Лабораторное и аналитическое оборудование: нагревательные картриджи для термостатов, сушильных шкафов, вакуумных установок, инжекторов в хроматографах. Точный контроль температуры является залогом достоверности экспериментов и анализов [5].
• Пищевая промышленность: локальный нагрев элементов оборудования для поддержания температуры продуктов, стерилизации, упаковки. Важно использование материалов, разрешённых для контакта с пищевыми продуктами (например, нержавеющая сталь AISI 316) [6].
• Ремонт и обслуживание: замена нагревательных элементов в бытовых водонагревателях малого объёма и проточных нагревателях, ремонт термопистолетов, паяльного оборудования. Для этих целей подходят варианты мощностью 150–320 Вт [4, 7, 12].
• Системы автоматизации: локальный нагрев узлов, предотвращение конденсации, поддержание рабочей температуры датчиков и исполнительных механизмов в сложных промышленных комплексах [5].

Экономический эффект от применения правильно подобранных патронных ТЭНов выражается в сокращении времени цикла нагрева, снижении энергопотребления за счёт точного управления температурой, минимизации брака и увеличении срока службы оборудования.

Далее мы углубимся в практические аспекты работы с патронными ТЭНами, рассмотрим нюансы монтажа и подключения, методики подбора для специфических задач, а также вопросы диагностики и обслуживания, которые напрямую влияют на операционную эффективность и долговечность систем.

Оптимизация эксплуатации и стратегический подбор патронных ТЭНов

После обзора базовых характеристик и областей применения патронных ТЭНов 10×80;0,2×220, важно рассмотреть детали, которые обеспечивают их долговечную и эффективную работу в промышленных условиях. От правильного монтажа до адекватной диагностики — каждый этап влияет на общую производительность системы и сокращение эксплуатационных расходов.

Монтаж, подключение и обеспечение безопасности

Грамотный монтаж и подключение патронного ТЭНа являются залогом его надёжной и безопасной работы. Ошибки на этом этапе могут привести к перегреву, выходу из строя или даже аварийным ситуациям.

1. Необходимые инструменты и материалы

• Измерительные приборы: Мультиметр (для измерения сопротивления и напряжения), мегомметр (для проверки сопротивления изоляции, особенно важен после длительного простоя или в условиях повышенной влажности).
• Электромонтажные компоненты: Термостойкие клеммы, соединительные гайки, высокотемпературные кабели (с изоляцией из стекловолокна или фторопласта), кабельные стяжки, изоляционные трубки (кембрики).
• Для посадочного места: Герметик, теплопроводный компаунд или термопаста для улучшения теплового контакта.
• Защитные элементы: Предохранители или автоматические выключатели с соответствующим номиналом, терморегуляторы (ПИД-регуляторы) или реле для контроля температуры.

2. Подготовка посадочного места

Для патронного ТЭНа 10×80 мм требуется отверстие или гильза с диаметром, максимально близким к 10 мм. Идеальный зазор между ТЭНом и стенкой отверстия не должен превышать 0,02-0,05 мм для обеспечения плотного контакта и эффективной теплопередачи. Посадочная глубина должна быть равна или чуть больше рабочей длины ТЭНа (80 мм), чтобы вся активная нагревательная часть находилась в контакте с нагреваемым объектом. Использование термопасты или теплопроводного компаунда (если допустимо для температуры) может значительно улучшить теплопередачу, особенно в случаях, когда идеальная посадка невозможна [1, 2].

3. Подключение к электросети и расчёты

При подключении ТЭНа на 220 В необходимо учесть его электрические параметры:

• Расчёт тока: Закон Ома гласит I = P / U, где I — ток (А), P — мощность (Вт), U — напряжение (В).
  • Для 200 Вт при 220 В: I ≈ 200 / 220 ≈ 0,91 А.
  • Для 250 Вт при 220 В: I ≈ 250 / 220 ≈ 1,14 А.
  • Для 320 Вт при 220 В: I ≈ 320 / 220 ≈ 1,45 А [2, 7].

  Эти значения критичны для выбора номинала предохранителей, автоматических выключателей и сечения питающих кабелей.

• Удельная мощность по длине: P/L. Для 200 Вт и L=80 мм (8 см), удельная линейная мощность составляет 200 Вт / 8 см = 25 Вт/см. Этот параметр важен для оценки плотности теплового потока и выбора режима работы [2].

Рекомендуется подключать патронные ТЭНы через терморегуляторы для поддержания заданной температуры и защиты от перегрева. Заземление металлического корпуса нагревателя является обязательным требованием безопасности, особенно если конструкция предусматривает потенциальный контакт с пользователем или рабочей средой (например, в системах нагрева жидкостей) [2, 3].

4. Меры безопасности

• Перед монтажом: Обязательно отключите электропитание. Проверьте сопротивление нагревательного элемента омметром (для 200 Вт/220 В сопротивление R = U²/P ≈ 220²/200 ≈ 242 Ом).
• Избегайте работы «вхолостую»: Не включайте патронный ТЭН на полную мощность без обеспечения адекватного теплоотвода. Работа в воздухе или при недостаточном контакте с теплоёмкой средой приводит к быстрому перегреву и выходу из строя [2, 8].
• Температурный контроль: Для приложений, где критична точность температуры, используйте ТЭНы со встроенными термопарами (серия с ТП) или внешние датчики, подключенные к терморегулятору [5, 13].

Критерии выбора для различных промышленных задач

Выбор оптимального патронного ТЭНа — это баланс между требуемой мощностью, условиями эксплуатации и бюджетом. Ниже представлены ключевые критерии:

• Для нагрева жидкости в малых объёмах (баки, колбы): Используйте ТЭНы с защитной оболочкой из нержавеющей стали (AISI 304/316). Мощность выбирается в диапазоне 150–320 Вт в зависимости от объёма жидкости и требуемой скорости нагрева. Важно предусмотреть защиту от сухого хода (датчик уровня жидкости) [4, 6, 12].
• Для нагрева металлических гильз и вставок (пресс-формы, экструдеры): Предпочтительна максимально плотная посадка ТЭНа. Выбирайте варианты с высокой плотностью мощности (200–400 Вт) для быстрого и интенсивного нагрева. Обязателен контроль температуры с помощью встроенной или внешней термопары для предотвращения перегрева и оптимизации процесса [5, 16].
• Для интеграции в автоматизированные системы: Модели со встроенной термопарой (например, серия CHT/ENP с ТП) значительно упрощают управление температурой, обеспечивая обратную связь для ПИД-регуляторов. Это критически важно для процессов, где требуются высокая стабильность и повторяемость температурных режимов [5, 13].
• Для агрессивных сред (кислоты, щелочи, морская вода): Рассмотрите ТЭНы с оболочкой из титана или специализированных коррозионностойких сплавов. Такие решения, хотя и дороже, обеспечивают значительно больший срок службы и надёжность в агрессивных условиях. Всегда уточняйте у производителя возможность применения в конкретной среде [1].

Принимая решение о выборе, необходимо учитывать не только начальную стоимость ТЭНа, но и общую стоимость владения (TCO — Total Cost of Ownership), которая включает энергопотребление, затраты на обслуживание, риски простоя оборудования и потенциальные потери от брака.

Типичные неисправности и методы диагностики

Знание основных неисправностей и методов их диагностики позволяет оперативно восстановить работоспособность оборудования и минимизировать время простоя.

• Обрыв спирали (открытая цепь):
  • Проявление: Полное отсутствие нагрева.
  • Диагностика: Измерение электрического сопротивления ТЭНа омметром. Если сопротивление стремится к бесконечности (обрыв цепи), это указывает на повреждение нагревательной спирали.
  • Устранение: В большинстве случаев патронный ТЭН является неремонтопригодным, требуется полная замена элемента [3].
• Замыкание на корпус (нарушение изоляции):
  • Проявление: Срабатывание устройств защитного отключения (УЗО) или автоматических выключателей, поражение электрическим током при касании корпуса оборудования (при отсутствии заземления).
  • Диагностика: Измерение сопротивления изоляции между выводами ТЭНа и его металлическим корпусом с помощью мегомметра (например, при 500 В). Низкое сопротивление изоляции (менее нескольких МОм) указывает на пробой.
  • Устранение: Замена ТЭНа. Важно также проверить герметичность посадочного места и отсутствие попадания влаги, которая могла привести к пробою изоляции [8].
• Перегрев из-за недостаточного теплоотвода:
  • Проявление: Повреждение выводов (обгорание изоляции), снижение мощности нагрева с течением времени, деформация корпуса ТЭНа, локальный перегрев нагреваемого объекта.
  • Диагностика: Визуальный осмотр, анализ условий эксплуатации (достаточность контакта, наличие вентиляции).
  • Устранение: Улучшение теплоотвода (обеспечение более плотной посадки, применение теплопроводных паст, увеличение поверхности охлаждения, принудительный обдув). Возможно, потребуется установка ТЭНа с меньшей удельной мощностью или большей длиной для распределения тепловыделения по большей площади [2].
• Выход из строя заделки (влага, механика):
  • Проявление: Коррозия в зоне выводов, утечка тока, обрыв.
  • Диагностика: Визуальный осмотр, проверка на наличие влаги.
  • Устранение: Замена ТЭНа. При установке нового элемента особое внимание уделять классу защиты (IP) и качеству герметизации зоны выводов, особенно в условиях повышенной влажности или агрессивной среды [4, 12].

Кейсы применения и сравнительный анализ моделей

Рассмотрим несколько сценариев использования патронных ТЭНов 10×80 мм, чтобы проиллюстрировать выбор конкретных конфигураций:

• Кейс 1: Высокоточный нагрев в производстве медицинских устройств (Enterprise)

  Задача: Нагрев матрицы для формовки биосовместимых полимерных компонентов, требующий поддержания температуры с точностью ±0,5 °C.

  Решение: Использовались патронные ТЭНы 10×80 мм мощностью 250 Вт с встроенной термопарой типа К (CHT-серии). Материал оболочки — нержавеющая сталь AISI 316 для обеспечения химической инертности. Интеграция с высокоточным ПИД-регулятором позволила достичь требуемой стабильности температуры. Это минимизировало брак, обеспечило высокую повторяемость процесса и соответствие строгим стандартам качества в медицинской промышленности [5, 15].

• Кейс 2: Нагрев воды в малом бойлере для мобильной кофейни (SMB)

  Задача: Быстрый и надёжный нагрев небольшого объёма воды (2-3 литра) в компактном бойлере.

  Решение: Применены патронные ТЭНы 10×80 мм, мощностью 180 Вт, с оболочкой из нержавеющей стали AISI 304. Такая мощность обеспечивает достаточную скорость нагрева без чрезмерной тепловой нагрузки на малый объём воды, что продлевает срок службы ТЭНа и предотвращает его перегрев. Использовался внешний термостат и датчик сухого хода для безопасности. Выбор моделей с термостойкими выводами длиной 0,5 м упростил подключение в условиях ограниченного пространства [4, 11].

• Кейс 3: Локальный нагрев узлов в упаковочной линии (Regulated)

  Задача: Обеспечение постоянной температуры в зоне запайки плёнки и формирования этикетки на автоматизированной упаковочной линии. Важна бесперебойность и долговечность.

  Решение: Выбраны ТЭНы 10×80 мм мощностью 320 Вт. Высокая мощность обеспечивает быструю реакцию на изменение температуры при конвейерной работе. Использованы усиленные модели с повышенным ресурсом и заделкой выводов, устойчивой к вибрациям и механическим нагрузкам. Регулярный мониторинг сопротивления изоляции и теплоотвода предотвращает внеплановые остановки. Стандартные модели от производителей PolymеrNagrev или Tehnagrev хорошо зарекомендовали себя в подобных условиях [7, 16].

Сравнительная таблица типичных моделей ТЭНП 10×80 мм

При выборе конкретной модели патронного ТЭНа для различных применений, важно сопоставлять их характеристики и стоимость. Ниже приведена сводка наиболее распространённых вариантов:

Поставщики, ценовой ориентир и нормативные требования

На российском и белорусском рынках патронные ТЭНы 10×80 мм широко представлены как отечественными, так и импортными производителями. Среди заметных российских и белорусских поставщиков можно выделить такие компании, как PolymеrNagrev, Tehnagrev, Electro-Nagrev и TempStamp, предлагающие типовые серии ЭНП 10×80 в диапазоне мощностей от 150 до 400 Вт, с различными вариантами выводов и возможностью интеграции термопары [2, 11, 13].

Розничные и оптовые площадки (OZON, Wildberries, Market Yandex, Epicentr) также предлагают широкий ассортимент патронных ТЭНов 10×80 мм. Ориентировочный диапазон цен для моделей 150–400 Вт может варьироваться от нескольких сотен до нескольких тысяч рублей за единицу, в зависимости от производителя, наличия термопары и качества исполнения. Для оптовых закупок и крупных проектов рекомендуется обращаться напрямую к производителям или их официальным дистрибьюторам, что часто позволяет получить более выгодные условия и техническую поддержку [4, 7, 16].

Безопасность и нормативные моменты

При выборе и эксплуатации патронных ТЭНов необходимо строго соблюдать стандарты безопасности:

• Заземление: Металлическая оболочка нагревателя должна быть обязательно заземлена, особенно если он эксплуатируется в условиях, где возможен контакт с пользователем или жидкой средой. Это предотвращает риск поражения электрическим током в случае пробоя изоляции [3, 4].
• Защита от сухого хода: При использовании ТЭНов для нагрева жидкостей критически важна установка термостатов и защиты от сухого хода. Работа ТЭНа в воздухе при высокой плотности мощности без адекватного теплоотвода может привести к его перегоранию и повреждению оборудования [2, 8].
• Сертификация: Для оборудования, используемого в регулируемых отраслях (например, пищевой, медицинской), а также для бытовых приборов, необходимо убедиться, что патронные ТЭНы имеют соответствующую сертификацию и соответствуют национальным и международным стандартам безопасности (ГОСТ, ТР ТС, CE и т.д.) [4].

Внимательный подход к этим аспектам не только обеспечивает безопасность эксплуатации, но и способствует увеличению срока службы нагревательных элементов и всей системы в целом.
