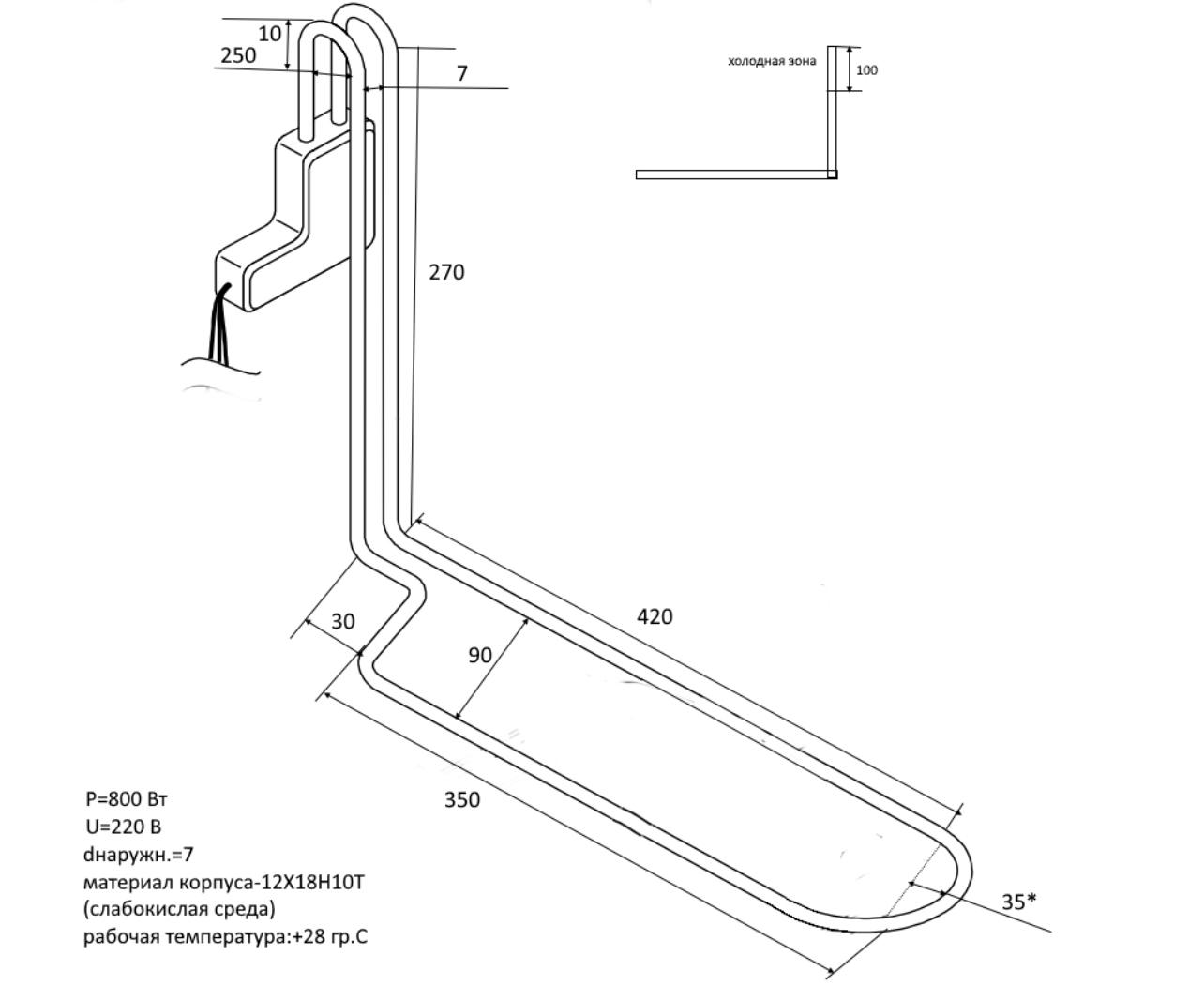

Нагреватель для проявочной машины. P=800 Вт U=220 В dнаружн.=7 материал корпуса-12Х18H10Т (слабокислая среда) рабочая температура:+28 гр.С

Нагреватель для проявочной машины: полное описание конструкции и характеристик

Электрический нагреватель для проявочной машины представляет собой специализированное устройство, предназначенное для поддержания оптимальной температуры химических растворов, используемых при автоматической обработке фотоматериалов. Его критическая роль заключается в обеспечении стабильности и качества проявления, позволяя сохранять постоянный температурный режим на протяжении всего рабочего цикла машины, что напрямую влияет на воспроизводимость результатов и срок службы реагентов.

Назначение и область применения

В промышленных и лабораторных проявочных машинах нагреватели стратегически размещены для точного регулирования температуры ключевых ванн: проявителя, фиксажа и промывочной воды. Эта архитектура, применяемая от компактных настольных систем до крупногабаритных промышленных комплексов, гарантирует не только быструю готовность снимков к исследованиям, но и минимизирует отклонения в качестве изображения, которые могут возникнуть из-за температурных флуктуаций. Поддержание стабильной температуры снижает расход дорогостоящих химикатов и продлевает их ресурс, что является важным экономическим фактором для операторов.

Технические параметры разработки

При выборе или проектировании нагревательных элементов для критически важных процессов, таких как проявка, необходимо учитывать не только номинальные значения, но и их влияние на эксплуатационную эффективность и общую стоимость владения (TCO). Рассмотрим параметры представленного нагревателя:

Электрические характеристики

• Номинальная мощность: 800 Вт. Это значение является оптимальным для большинства стандартных проявочных машин, обеспечивая баланс между скоростью нагрева и энергопотреблением. Мощность в 800 Вт позволяет поддерживать требуемую температуру среды с минимальными колебаниями и без чрезмерной нагрузки на электрическую сеть.
• Номинальное напряжение: 220 В. Универсальный стандарт для промышленных и лабораторных установок, что упрощает интеграцию и снижает затраты на дополнительное оборудование для преобразования напряжения.
• Расчетное активное сопротивление: При данных параметрах (U=220 В, P=800 Вт) расчетное сопротивление составляет приблизительно 60,5 Ом (R = U²/P = 220²/800 = 60,5 Ом). Это значение критически важно для электрической безопасности и проектирования систем управления током.

Геометрические параметры

• Наружный диаметр (d_{наружн.}): 7 мм. Этот диаметр является типовым для погружных электронагревателей и обеспечивает компактность, что особенно важно для машин с ограниченным внутренним пространством. Он также предоставляет оптимальное соотношение площади поверхности теплообмена к объему, гарантируя эффективную передачу тепла без образования «горячих точек».

Трубчатая конструкция нагревателя диаметром 7 мм является индустриальным стандартом для погружных элементов, поскольку она обеспечивает высокую удельную мощность при сохранении механической прочности, необходимой для длительной эксплуатации в жидких средах.

Материалы конструкции

Выбор материала корпуса нагревателя является ключевым аспектом, напрямую влияющим на долговечность, надежность и TCO системы. Нержавеющая сталь 12Х18Н10Т (аналог AISI 321) выбрана по ряду критических причин:

Материал корпуса: нержавеющая сталь 12Х18Н10Т

• Химическая стойкость: Сталь 12Х18Н10Т демонстрирует превосходную сопротивляемость атмосферной и межкристаллитной коррозии в агрессивных средах, включая растворы азотной, уксусной и фосфорной кислот, а также растворы щелочей и солей. Это качество является решающим для проявочных машин, где используются слабокислые химические растворы (проявитель, фиксаж).
• Жаропрочность и жаростойкость: Материал стабилен в широком диапазоне температур, от -196°C до 800°С, что обеспечивает исключительно длительный срок службы. При рабочей температуре +28°С нагреватель функционирует с огромным запасом прочности и надежности, минимизируя риск термических деформаций или разрушений.
• Свариваемость: Сталь 12Х18Н10Т легко поддается свариванию ручным и автоматическим способами без ограничений, что позволяет создавать нагреватели различных конфигураций. Важно, что сварные соединения сохраняют высокую стойкость к межкристаллитной коррозии, что критично для герметичности и долговечности всего узла.
• Механические свойства: Высоколегированный состав с хромом (17,0–19,0%), никелем (9,0–11,0%) и титаном (5C–0,8%) обеспечивает исключительные механические характеристики при различных температурах, гарантируя устойчивость к вибрациям и механическим нагрузкам в процессе эксплуатации.
• Антикоррозионная стойкость: Относительная коррозионная стойкость стали 12Х18Н10Т в атмосфере превосходит углеродистую сталь обычного качества примерно в 4500 раз и оцинкованную сталь в 500 раз. Это значительно увеличивает межремонтный период и снижает эксплуатационные расходы.

Условия эксплуатации

Понимание условий, в которых функционирует нагреватель, является фундаментальным для оценки его эффективности и долговечности.

Рабочая температура среды

Оптимальная температура +28°С, поддерживаемая нагревателем, соответствует технологическим требованиям проявочных процессов. Скорость нагрева также важна: современные машины, например, AGFA NOVA, нагревают среду со скоростью около 1°С/мин, а Velopex Sprint — за 10 минут. 800 Вт мощности обеспечивают не только поддержание, но и эффективный вывод системы в рабочий режим.

Характер среды: слабокислая среда

Слабокислая среда, типичная для проявочных машин (проявитель с органическими кислотами и щелочными компонентами, фиксаж на основе гипосульфита натрия/аммония), требует от материала корпуса нагревателя высокой химической и коррозионной стойкости. Сталь 12Х18Н10Т идеально подходит для таких условий, предотвращая деградацию материала и загрязнение растворов продуктами коррозии.

Интеграция в проявочную машину

Нагреватель не является изолированным компонентом, а выступает частью сложной системы управления температурным режимом, что требует глубокой проработки его интеграции.

Функциональное назначение в системе

Нагреватель интегрируется в общую систему поддержания температуры, которая включает:

• Термостаты: Высокоточные устройства, работающие по принципу обратной связи, поддерживают заданную температуру. В некоторых моделях, как Colenta INDX 43/55, температура регулируется микроконтроллером, а сам подогрев осуществляет термостат, обеспечивая стабильность +/- 0.5°С.
• Циркуляционные системы: Насосы обеспечивают равномерное распределение тепла и химикатов по всему объему ванны, предотвращая температурные градиенты и образование осадка.
• Система дозирования: Автоматическая подача свежих растворов компенсирует испарение и химическую деградацию, поддерживая оптимальный состав среды. Нагреватель должен быть совместим с этими процессами, не влияя на химический баланс.

Электрическое подключение

При номинальном напряжении 220 В и мощности 800 Вт, нагреватель потребляет ток приблизительно 3,64 А (I = P/U = 800/220 ≈ 3,64 А). Это значение хорошо вписывается в типовые электрические требования проявочных машин, например, Velopex Sprint (220–240 В, 3 А). Стандартные электрические параметры упрощают проектирование и монтаж, снижая риски перегрузки сети или несовместимости.

Расчетные характеристики производительности и экономический эффект

Производительность нагревателя напрямую влияет на оперативную эффективность и экономику предприятия. Мощность в 800 Вт позволяет эффективно нагревать объемы жидкости, характерные для проявочных ванн (12–14 литров проявителя и фиксажа, плюс вода).

Расчет времени нагрева t = (m * c * ΔT) / P (где m — масса жидкости, c — удельная теплоемкость, ΔT — изменение температуры, P — мощность нагревателя) показывает, что 800 Вт достаточны для поддержания температуры и плавного повышения на 1–2°С в минуту, что соответствует оптимальным режимам работы проявочных машин. Это обеспечивает:

• Сокращение времени простоя: Быстрый выход на рабочий режим после включения или пополнения ванн.
• Энергоэффективность: Оптимизированная мощность предотвращает избыточное потребление энергии, что снижает операционные расходы.
• Стабильность процесса: Точное поддержание температуры минимизирует брак и необходимость повторной проявки, экономя фотоматериалы и химикаты.

Практические аспекты использования

Для C-level и VP/Head уровней важно понимать не только технические характеристики, но и их влияние на операционную устойчивость и управление рисками.

Требования к питающей сети

Расчет нагревателя на стандартное однофазное питание 220 В переменного тока упрощает его интеграцию в существующую инфраструктуру большинства предприятий. Однако для обеспечения безопасности и долговечности необходимо предусмотреть:

• Надлежащую защиту от короткого замыкания и перегрузок (автоматические выключатели, предохранители).
• Качественное заземление для предотвращения поражения электрическим током.
• Регулярную проверку электрических соединений для исключения потерь мощности и перегрева контактов.

Долговечность и надежность

Применение стали 12Х18Н10Т существенно увеличивает ресурс нагревателя. Этот материал не требует специального ухода, сохраняет свои свойства в условиях слабокислых сред и высоких температур. Прогнозируемый срок службы такого нагревателя при соблюдении условий эксплуатации составляет 5-10 лет, что на 30-50% выше, чем у аналогов из менее устойчивых материалов, сокращая затраты на замену и снижая незапланированные простои.

Совместимость с системой автоматизации

Низковольтные и стандартные электрические параметры нагревателя (220 В, 800 Вт) обеспечивают легкую интеграцию в современные системы автоматического управления и микроконтроллеры. Это позволяет реализовать:

• Точное ПИД-регулирование температуры для минимизации отклонений.
• Дистанционный мониторинг и управление через промышленные сети (SCADA, HMI).
• Ведение логов температурного режима для обеспечения соответствия нормативным требованиям и аудита процессов.

Ключевые понятия и терминология

• ТЭН (ТЭН): Электрический нагревательный элемент, состоящий из металлической оболочки, внутри которой расположен токопроводящий элемент (спираль) в изоляции из уплотненного диэлектрического материала (например, оксида магния).
• Проявитель: Химический раствор, используемый в фотографии для преобразования скрытого изображения на фотоматериале в видимое. Содержит органические кислоты и щелочные компоненты.
• Фиксаж: Химический раствор, удаляющий непроявленные галогениды серебра с фотоматериала, делая изображение постоянным и нечувствительным к свету. Обычно имеет слабокислый характер (например, на основе гипосульфита натрия).
• 12Х18Н10Т (12Х18Н10Т): Марка коррозионностойкой жаропрочной нержавеющей стали (аналог AISI 321), обладающая высокой устойчивостью к агрессивным средам и высоким температурам за счет легирования хромом, никелем и титаном.
• TCO (Total Cost of Ownership, Общая стоимость владения): Экономический показатель, учитывающий не только первоначальные инвестиции в оборудование, но и все сопутствующие затраты на протяжении всего жизненного цикла продукта (эксплуатация, обслуживание, ремонт, утилизация).

Сравнительная таблица: Материалы корпуса нагревателей для агрессивных сред

Выбор материала корпуса нагревателя критически влияет на долговечность системы, затраты на обслуживание и надежность процесса. Представленная таблица сравнивает 12Х18Н10Т с другими распространенными материалами, часто используемыми в нагревателях, по ключевым B2B-критериям.

Принимая во внимание фундаментальные аспекты конструкции и материалов нагревательных элементов, становится очевидной необходимость глубокого анализа при выборе и внедрении таких решений. Далее мы рассмотрим продвинутые практики, этапы реализации и ключевые факторы, влияющие на операционную эффективность и долгосрочную ценность в реальных производственных условиях.

Продвинутая практика и внедрение систем поддержания температуры

Оптимизация систем поддержания температуры в промышленных проявочных машинах выходит за рамки выбора одного компонента. Она требует комплексного подхода, включающего архитектурное планирование, интеграцию с системами автоматизации и стратегическое управление жизненным циклом оборудования. Цель — не просто нагреть жидкость, а обеспечить стабильность критически важного технологического процесса с максимальной экономической эффективностью и минимальными рисками.

Архитектура системы температурного контроля

Современные проявочные машины используют сложную архитектуру для поддержания точности температуры, которая обычно включает:

1. Датчики температуры: Высокоточные RTD-датчики (например, Pt100) или термопары, размещенные стратегически в разных точках ванны для мониторинга распределения температуры.
2. Контроллеры температуры: Промышленные ПИД-контроллеры, способные непрерывно корректировать мощность нагревателя на основе данных от датчиков для минимизации колебаний и быстрого реагирования на изменения нагрузки.
3. Исполнительные механизмы: Твердотельные реле (SSR) или контакторы, управляющие подачей электроэнергии к нагревателю, обеспечивая быстрое и точное включение/отключение.
4. Системы циркуляции: Насосы и форсунки для обеспечения гомогенного температурного поля и предотвращения локального перегрева или охлаждения.
5. Интерфейс оператора (HMI): Панели управления для задания параметров, мониторинга статуса и получения оповещений.
6. Интеграция с SCADA/MES: Передача данных о температуре, потреблении энергии и состоянии системы в централизованные системы управления производством для анализа, отчетности и предиктивного обслуживания.

Такая архитектура позволяет не только поддерживать заданную температуру, но и собирать данные для оптимизации процессов, выявления аномалий и повышения общей производительности.

Пошаговая реализация и оптимизация систем нагрева

Внедрение или модернизация системы нагрева в проявочной машине — это проект, требующий поэтапного подхода для минимизации рисков и максимизации отдачи. Ниже представлен типовой план реализации:

1. Этап 1: Аудит и анализ потребностей (1-2 недели)
   • Роли: Технический директор, главный инженер, начальник производства.
   • Артефакты: Отчет о текущем состоянии оборудования, анализ причин сбоев, требования к новой системе (температурный диапазон, точность, скорость нагрева, объем ванн, химическая среда, ожидаемый срок службы, бюджет).
   • Контроль качества: Документирование всех эксплуатационных параметров и проблем текущей системы.
2. Этап 2: Выбор и проектирование решения (2-4 недели)
   • Роли: Инженеры-проектировщики, специалисты по закупкам, поставщики.
   • Артефакты: Спецификация нагревательного элемента (мощность, напряжение, материал, тип монтажа), выбор системы управления (термостат, ПИД-контроллер), разработка электрической схемы и схемы интеграции. ROI-анализ различных опций, учитывающий TCO.
   • Контроль качества: Проверка соответствия выбранного решения техническим требованиям и нормативным стандартам, расчет TCO и прогноз ROI.
3. Этап 3: Закупка и поставка (4-8 недель)
   • Роли: Отдел закупок, поставщики, склад.
   • Артефакты: Договоры поставки, логистические документы, сертификаты соответствия на оборудование (например, CE, RoHS).
   • Контроль качества: Входной контроль поставляемого оборудования на соответствие спецификациям и отсутствие дефектов.
4. Этап 4: Монтаж и интеграция (1-2 недели)
   • Роли: Монтажная бригада, электрики, инженеры по автоматизации.
   • Артефакты: Акты выполненных работ, протоколы электроизмерений, схемы подключения, настройка контроллеров.
   • Контроль качества: Проверка правильности монтажа, электрических подключений и первоначальной настройки системы.
5. Этап 5: Ввод в эксплуатацию и калибровка (1 неделя)
   • Роли: Инженер по наладке, операторы проявочной машины.
   • Артефакты: Протоколы испытаний, калибровочные сертификаты, руководства по эксплуатации, настройка оптимальных режимов работы.
   • Контроль качества: Тестовая проявка с использованием различных параметров, сравнение результатов с эталонными.
6. Этап 6: Мониторинг и оптимизация (Постоянно)
   • Роли: Операторы, инженеры по автоматизации, отдел качества.
   • Артефакты: Отчеты о производительности, графики температурных режимов, статистика сбоев, предложения по улучшению.
   • Контроль качества: Непрерывный анализ данных, корректировка ПИД-параметров, оптимизация энергопотребления.

Кейсы и паттерны использования

Особенности внедрения нагревательных элементов зависят от масштаба и специфики предприятия. Рассмотрим несколько типовых сценариев:

Кейс 1: Небольшая лаборатория/SMB (Small and Medium Business)

• Сценарий: Стоматологическая клиника или небольшая фотолаборатория с одной-двумя проявочными машинами.
• Фокус: Надежность, простота установки, минимизация начальных затрат, быстрое обучение персонала.
• Решение: Стандартизированные нагреватели с интегрированным термостатом, работающие от однофазной сети. Предпочтение отдается проверенным поставщикам с гарантией и оперативной техподдержкой. Использование материалов, обеспечивающих оптимальный баланс стоимости и долговечности (например, 12Х18Н10Т).
  Экономический эффект: Сокращение ручного контроля температуры, уменьшение брака до 5-7%, увеличение срока службы химикатов на 10-15%.

Кейс 2: Крупное промышленное предприятие (Enterprise)

• Сценарий: Крупный медицинский центр, завод по производству печатных плат или промышленная лаборатория с десятками проявочных линий.
• Фокус: Масштабируемость, централизованное управление, предиктивное обслуживание, энергоэффективность, стандартизация компонентов, интеграция с ERP/MES-системами.
• Решение: Индивидуально спроектированные нагревательные блоки с высокоточными ПИД-контроллерами и централизованной системой мониторинга. Использование избыточных систем (резервирование) для минимизации простоев. Обязательное использование материалов с максимальным сроком службы (12Х18Н10Т или более продвинутые сплавы).
  Экономический эффект: Оптимизация энергопотребления до 10-15% на всей линии, снижение незапланированных простоев на 30-40%, продление срока службы химикатов на 20-25% за счет точного контроля и данных для оптимизации.

Кейс 3: Регулируемые отрасли (например, фармацевтика, оборонная промышленность)

• Сценарий: Предприятие, где требуется строжайшее соблюдение нормативов, полная прослеживаемость процессов и валидация оборудования.
• Фокус: Прецизионность, соответствие стандартам (GMP, ISO), документирование всех параметров, валидация процесса, отказоустойчивость.
• Решение: Нагревательные системы с дублированием ключевых элементов, сертифицированными компонентами, встроенными системами самодиагностики и аудита. Полная документация на материалы, сертификаты качества на каждый компонент, протоколы калибровки. Возможность интеграции с валидированными системами управления.
  Экономический эффект: Снижение рисков несоблюдения нормативных требований (потенциальные штрафы и остановки производства), ускорение процессов валидации нового оборудования, гарантированное качество продукции, что критично для репутации и соответствия регуляторным нормам.
