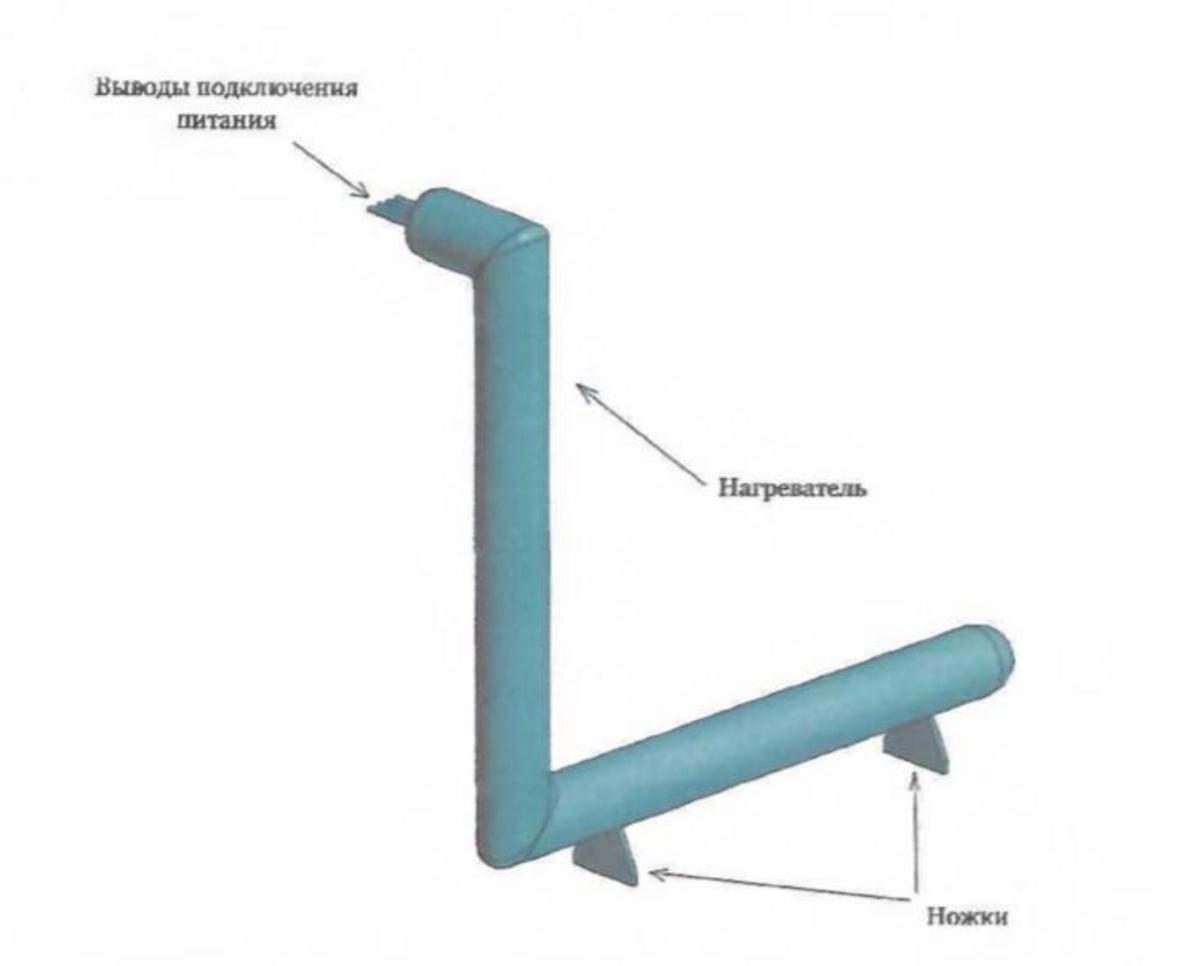

Нагреватель для гальванических ванн. Мощность 6 кВт, напряжение 380 В.

Нагреватель для гальванических ванн. Мощность 6 кВт, напряжение 380 В. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Принцип работы гальванических ванн и роль нагревателей

Гальванические ванны применяются для нанесения защитных, антикоррозионных и декоративных металлических покрытий, таких как никелирование, омеднение и оксидирование. Процесс осуществляется за счет осаждения ионов металла из солевого раствора на поверхности деталей под действием электрического тока. Нагрев раствора является критически важным аспектом, поскольку он обеспечивает равномерное осаждение. Для поддержания температурного режима ниже 100 °C идеально подходят паровые или водяные нагреватели, однако, начиная с 100 °C, электрические нагреватели с мощностью до 10 кВт, включая устройства на 6 кВт и 380 В, становятся оптимальным выбором.

Электрический нагрев обладает высокой эффективностью и позволяет точно регулировать температуру, достигая значений до 250 °C, особенно в моделях с фторопластовым покрытием. Для таких нагревателей, как мощность 6 кВт при 380 В (трехфазное подключение), характерна пригодность для ванн среднего объема — от 500 до 2000 литров. Общее количество ТЭНов подбирается в зависимости от объема ванны и целевой температуры: на каждые 100–200 литров необходимо 1–2 кВт для достижения температуры 80–100 °C.

Сравнение методов нагрева гальванических ванн

Электрические нагреватели мощностью 6 кВт и 380 В составляют идеальный выбор для производственных ванн, так как они обеспечивают стабильность работы. Эти устройства заменяют импортные аналоги, такие как ROTKAPPE B-KB (2,5–6 кВт), и повышают надежность благодаря наличию российских сердечников.

Типы нагревателей для гальваники с фокусом на 6 кВт/380 В

1. Погружные ТЭНы (секционные, трубчатые)

Погружные ТЭНы являются наиболее распространенными для использования в гальванических ваннах. Эти устройства предназначены для прямого погружения в раствор и оснащены длинной холодной зоной, что позволяет выходу контактной группы находиться над уровнем жидкости. Для моделей с мощностью 6 кВт/380 В часто применяются секционные нагреватели, такие как НКС 40.780.2500.3×380. Эти устройства изготовлены из нержавеющей стали AISI 316Ti/304 с фторопластовым покрытием, устойчивым к температурным колебаниям от −55 до +250 °C.

2. Сухие (керамические) ТЭНы в колбах

Сухие ТЭНы монтируются снаружи ванны и передают тепло через стенки. Они идеально подходят для высококоррозионных сред и способны достигать температур до 500 °C в центре. Для 6 кВт/380 В обычно используются 2–3 модуля по 2–3,15 кВт.

3. Фторопластовые и специальные нагреватели

Трубчатые ТЭНы с PTFE-покрытием устойчивы к кислотам и щелочам, что делает их идеальными для применения в агрессивной среде. Модульные серии, такие как NG, могут достигать температур до 135 °C.

Индукционные альтернативы, мощностью от 25 до 100 кВт, обеспечивают косвенный нагрев через змеевик и устраняют проблемы, возникающие с ТЭНами, такие как накипь и внезапный отказ.

Технические характеристики и расчет для 6 кВт/380 В

• Параметры: Напряжение 380 В (3 фазы для >3,5 кВт), мощность 6 кВт (ток ~9–10 А на фазу), длина 600–1000 мм, Ø 22–51 мм, температура 100–250 °C.
• Расчет мощности: Q = m × c × ΔT / t. Например, для ванны объемом 1000 литров (1 тонна) с использованием c=4,18 кДж/кг°C при ΔT=80 °C и t=1 ч потребуется около 6 кВт. Корректировка на влияние агрессивного раствора составляет дополнительно 20–30% мощности.

Переходя к установке, эксплуатации и обслуживанию нагревателей для гальванических ванн, важно учитывать ряд аспектов для обеспечения их надлежащей работы и продолжительного срока службы.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Установка, эксплуатация и обслуживание нагревателей для гальванических ванн

Процесс установки нагревателя мощностью 6 кВт и напряжением 380 В требует особого внимания к деталям, чтобы обеспечить соответствие всем техническим требованиям и нормам безопасности. Пошаговая инструкция позволяет избежать потенциальных проблем во время эксплуатации.

Пошаговая установка погружного ТЭНа 6 кВт/380 В

1. Отключение ванны: Перед началом работ следует остановить систему и слить агрессивный раствор для минимизации рисков.
2. Очистка: Убедитесь, что резервуар и его компоненты очищены от остатков раствора, что обеспечивает надежное соединение и предотвращает коррозию.
3. Монтаж ТЭНа: Аккуратно опустите ТЭН вертикально в ванну, убедитесь, что холодная зона находится над уровнем жидкости, и зафиксируйте его распорками или фланцами.
4. Электрическое подключение: Подключите нагреватель к трехфазной сети (380 В), соблюдая требования заземления. Обратите внимание на защиту IP65 для обеспечения уровня герметичности.
5. Установка термостата: Инсталлируйте термостат или реле, чтобы осуществлять постоянный контроль температуры с точностью до 0,1 °C.
6. Заполнение раствором: Наполните ванну до уровня, превышающего контактные группы ТЭНа, и запустите систему.

Обслуживание нагревателей

Для обеспечения долговечности и надежности работы нагревателя необходимо проводить регулярное обслуживание. Оно включает в себя следующие шаги:

• Промывка от накипи: Рекомендуется периодически проводить очистку элементов нагревателя от накипи с помощью кислотного раствора или ультразвуковой промывки, чтобы поддерживать эффективность работы.
• Замена модулей: В случае использования модульных систем, таких как NG, необходимо следить за состоянием модулей и по мере необходимости производить их замену.
• Коррекция режимов работы: При возникновении перегрева или изменений в параметрах ванны (например, изменение плотности раствора) стоит пересмотреть настройки мощности и режимов работы ТЭНа.

Проблемы и их решения

Некоторые проблемы могут возникнуть при эксплуатации нагревателей, и важно знать, как с ними справляться:

• Коррозия: Накипь и повреждения покрытия могут привести к коррозии. Использование защитных покрытий увеличивает срок службы нагревателей.
• Перегрев: Перегрев нагревателя может возникать из-за недостаточного уровня раствора или неправильных настроек. Необходимо регулярно проверять уровень раствора и исправность термостата.
• Срок службы: В агрессивных средах срок службы ТЭНов может составлять 2–5 лет. Использование титановых элементов или надежных покрытий может продлить этот срок до 10 лет.

Измерение энергоэффективности

Энергоэффективность нагревателя 6 кВт/380 В достигает 95%, что делает его выгодным вариантом для промышленного применения. Эффективное использование энергии помогает минимизировать затраты на электроэнергию, что особенно актуально для больших объемов производства.

Промышленные применения и кейсы

Нагреватели мощностью 6 кВт и напряжением 380 В находят широкое применение в различных отраслях. Например:

Авиастроение

Секционные нагреватели, такие как НКС 40.780.2500.3×380, используют для обработки газотурбинных двигателей, обеспечивая равномерное нанесение антикоррозионных покрытий. Это критически важно для повышения надежности и долговечности двигателей, что особенно актуально в авиационной отрасли.

Машиностроение

В машиностроении эффективное использование колбовых нагревателей для процессинга никелирования и омеднения позволяет добиться равномерного нагрева и зонального покрытия, что повышает качество финишных изделий. Это особенно важно при производстве деталей с высокими требованиями по антикоррозионной защите.

Ремонт и обслуживание

При проведении ремонтных работ индукционные нагреватели обеспечивают надежность без остановки эксплуатации. Это решение минимизирует время простоя и оптимизирует производственные процессы.

Понимание характеристик, установки и обслуживания нагревателей для гальванических ванн позволяет значительно повысить производственные показатели, снизить затраты и улучшить качество готовой продукции.
