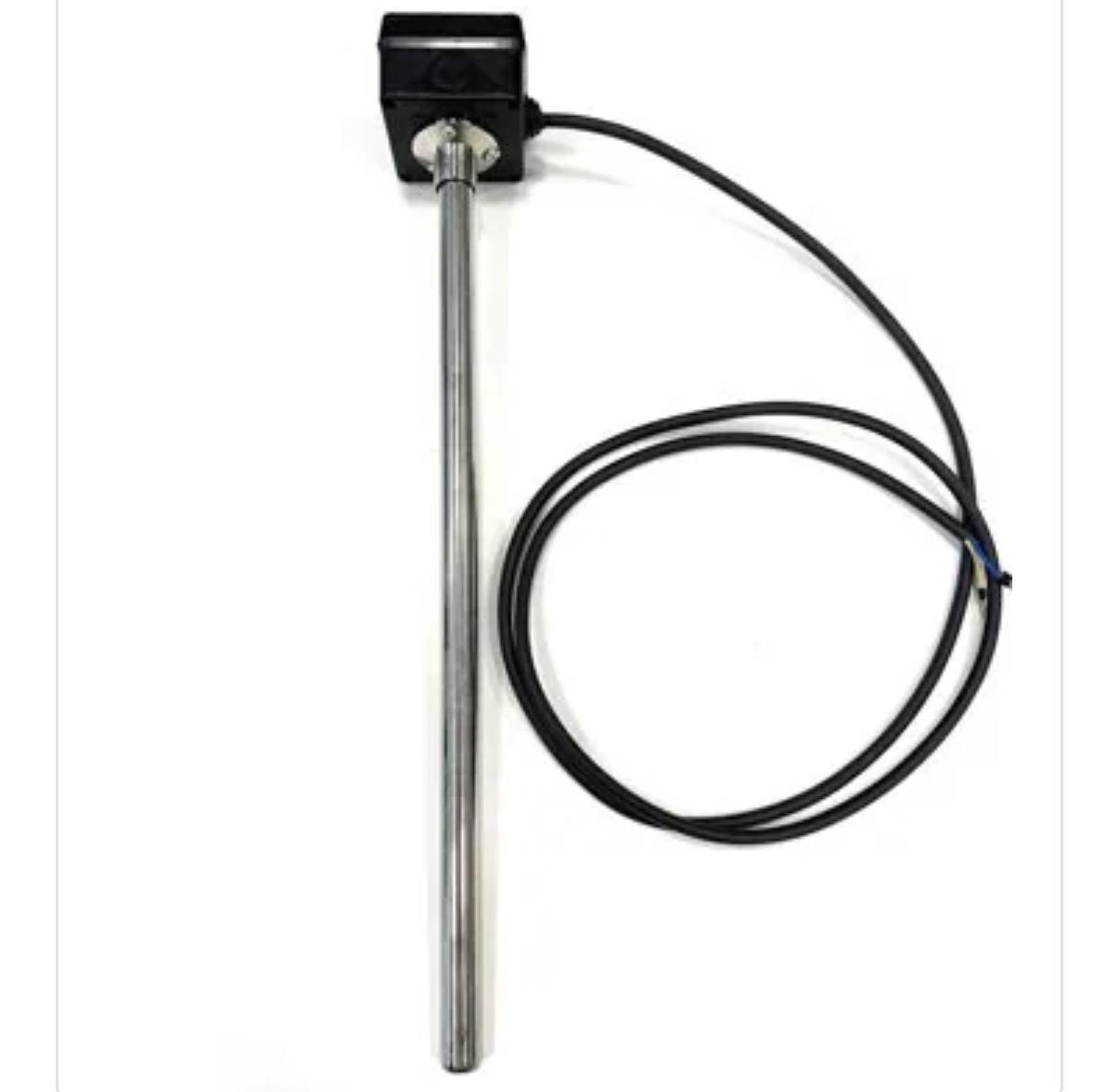

Нагреватель для гальваники с взрывозащитой

Нагреватель для гальваники с взрывозащитой Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Область применения взрывозащищенных нагревателей

Взрывозащищенные ТЭНы находят широкое применение в различных промышленных условиях, где необходим нагрев гальванических растворов и соблюдение строгих стандартов безопасности. Основные области использования включают:

• Нагрев специфических жидкостей и растворов. Эти устройства используются для подогрева нефтепродуктов, вязких жидкостей, битума, мазута, а также газов, возникающих при переработке нефтяных отходов и конденсата. Они также незаменимы в гальванических ваннах различного назначения.

<li><strong>Гальванические процессы.</strong> Взрывозащищенные нагреватели обеспечивают равномерный нагрев растворов электролита, что поддерживает оптимальную температуру для различных видов гальванического покрытия, включая никелирование, омеднение, хромирование и оксидирование.</li>

<li><strong>Взрывоопасные производственные зоны.</strong> Вся электрическая аппаратура, размещаемая в зонах с повышенной опасностью пожара, должна быть изготовлена из взрывозащищенных элементов, которые исключают возможность возникновения пожара или взрыва.</li>

Нормативная база и стандартизация

Производство и эксплуатация взрывозащищенного оборудования регулируются строгими нормативными документами. Основные требования прописаны в ГОСТ-Р-51330 «Оборудование взрывозащищенное». Данный документ определяет ключевые нормы, разработанные в соответствии с международными стандартами и руководствами МЭК.

Обозначение взрывозащиты, например 2ExmbIIT4(T3)X, указывает на уровень и тип защиты оборудования. Эти маркировки определяют категорию взрывоопасности, группу газов, максимальную поверхностную температуру и другие критические параметры.

Конструкция и принцип работы

Основная структура

Взрывозащищенные нагреватели для гальванических ванн представляют собой сложные конструкции, состоящие из наружного металлического корпуса и размещенных внутри труб керамических сухих ТЭНов. Трубы установлены на общем фланце, который дополнительно оснащается взрывозащищенным блоком для подключения электронагревателей.

Принцип нагрева

При подаче электрического тока разогревается резистивная спираль, установленная в каналах керамического нагревателя. Затем тепло передается керамике, наружной оболочке и рабочей среде. Этот многоступенчатый процесс обеспечивает безопасный нагрев агрессивных растворов без прямого контакта с электрическими элементами.

Системы управления

Современные нагреватели оснащены системой управления с терморегулятором. Это позволяет продлить срок службы нагревательных элементов, уменьшить потребление электроэнергии, защитить оборудование от аварий и поддерживать заданную температуру.

Технические характеристики

Взрывозащищенные нагреватели для гальванических ванн имеют ряд ключевых параметров, которые представлены в таблице ниже:

Материалы корпуса и защитных оболочек

Выбор материала корпуса и защитной оболочки критически важен для гарантии долговечности и надежности нагревателя в агрессивных условиях. В зависимости от состава нагреваемой среды, колбовые нагреватели могут быть изготовлены из различных материалов:

• Фторопласт (ПТФЭ). Обеспечивает прочность в агрессивных жидкостях и механическую устойчивость, работая при температуре от -55 до +250 °С. Этот материал максимально стойкий, но при частом механическом воздействии может быть хрупким.

<li><strong>Нержавеющая сталь (AISI 304, AISI 316, AISI 316Ti, AISI 316L).</strong> Обеспечивает надежную защиту от коррозии и высокую прочность при механических нагрузках. Этот универсальный материал подходит для большинства гальванических процессов.</li>

<li><strong>Титан.</strong> Идеален для специализированных процессов, таких как никелирование и омеднение. Обладает высокой устойчивостью к коррозии и механическим повреждениям.</li>

<li><strong>Кварцевое стекло.</strong> Подходит для фосфатирования и никелирования. Жидкость нагревается за счет излучения через стекло, что оставляет трубку холодной.</li>

<li><strong>Фарфор (керамика с высоким содержанием Al₂O₃).</strong> Обладает высокой прочностью и устойчивостью к частым изменениям температуры, что обеспечивает надежную защиту в активных средах.</li>

Важно учесть, что трубки из нержавеющей стали и титана могут выдерживать краткосрочную работу в сухих условиях, в то время как трубки из фарфора, стекла или с тефлоновым покрытием могут серьезно повредиться при таких условиях.

Типы конструкций взрывозащищенных нагревателей

Существует несколько типов конструкций взрывозащищенных нагревателей, среди которых:

• Колбовые (герметичные) нагреватели. Это самая безопасная конструкция. Такие устройства полностью изолируют нагревательные элементы от раствора, что гарантирует высокий уровень безопасности.

<li><strong>Модульные конструкции.</strong> Позволяют адаптировать устройство под конкретные размеры и форму гальванической ванны, обеспечивая равномерное распределение тепла.</li>

Размеры модульных конструкций:

• С диаметром трубки около 44,5 мм: мощность от 1000 Вт до 6000 Вт; максимальная длина погружной колбы от 315 до 1600 мм;
• С диаметром трубки около 45 мм: мощность от 750 Вт до 6000 Вт; максимальная длина погружной колбы от 315 до 1600 мм;
• С диаметром около 54 мм: мощность от 750 Вт до 6000 Вт.

Системы управления и регуляции температуры

В условиях повышенной опасности критически важным является строгое управление температурой нагревательных элементов и рабочей среды. Оборудование, установленное в шкафах автоматики, позволяет минимизировать риск неполадок:

• Автоматическое поддержание заданной температуры с использованием терморегулятора.
• Защита от перегрева и аварий.
• Экономия электроэнергии.
• Расширенная диагностика и мониторинг состояния нагревателя.
• Возможности удаленного доступа для контроля и регулировки.

Преимущества взрывозащищенных нагревателей для гальваники

Использование взрывозащищенных ТЭНов является гарантией безопасности и эффективности в опасных производственных условиях. К основным преимуществам относятся:

• Безопасность в опасных средах. Исключение возможности возгораний и взрывов благодаря тщательно продуманной конструкции и материалам.
• Быстрый и равномерный нагрев. Сокращает время гальванического процесса и увеличивает его эффективность.
• Высокое качество покрытия. Поддержание однородной температуры в растворе ведет к долговечному покрытию.
• Надежность и долговечность. В производстве используются качественные материалы с применением современных технологий.
• Стабильность процесса. Ускоренная химическая реакция повышает производительность обработки деталей.

Требования к эксплуатации и безопасности

Нагреватели для гальванических ванн должны соответствовать международным стандартам качества и иметь сертификаты. Важно поддерживать заданную температуру и создать герметичность в ваннах, исключая химическое взаимодействие рабочего раствора с основой.

Критерии качества:

• Соответствие классу безопасности 1.
• Все металлические части, подверженные контакту с людьми, должны быть заземлены.
• Наличие защитных систем для безопасной работы.
• Сертификация по международным стандартам.

Условия эксплуатации:

• Вертикальная установка.
• Соблюдение температурных диапазонов работы.
• Регулярное техническое обслуживание.
• Использование терморегуляторов для предотвращения перегрева.

Подбор материала в зависимости от типа раствора

Выбор материала корпуса нагревателя. для нагрева различных растворов должен основываться на его химической стойкости. Например, для нагрева воды и щелочных растворов следует применять колбы из коррозионностойкой стали. Для агрессивных сред используют титановый, фарфоровый или камерный стеклянный нагреватель.

Качественный подбор материала ведется в зависимости от агрессивности рабочих растворов, что обеспечивает максимальный срок службы оборудования и надежность работы в специфических производственных условиях.

Таким образом, взрывозащищенные нагреватели для гальваники являются высокоэффективным решением, обеспечивающим надежный нагрев и безопасность в условиях производственных процессов. В следующей части статьи мы рассмотрим более подробно специфические аспекты эксплуатации и технического обслуживания этих устройств.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эксплуатация взрывозащищенных нагревателей для гальваники

Правильная эксплуатация взрывозащищенных нагревателей является ключевым аспектом их надежной работы и соблюдения высоких стандартов безопасности на производстве. В данной секции рассмотрим основные аспекты, касающиеся их использования, технического обслуживания и устранения возможных неисправностей.

Техническое обслуживание

Регулярное техническое обслуживание взрывозащищенных нагревателей существенно повышает их долговечность и эффективность. Основные компоненты технического обслуживания включают:

• Регулярные проверки. Нужно периодически осматривать нагреватели на признаки износа, коррозии и механических повреждений.
• Очистка нагревателей. Периодическая очистка от нагаров и загрязнений, особенно если используются агрессивные растворы.
• Тестирование систем контроля температуры. Проверка терморегуляторов и систем управления для обеспечения их корректной работы и точности показаний.

Устранение неисправностей

В процессе эксплуатации могут возникать разные неисправности. Знание основных возможных проблем позволит своевременно их устранить:

• Ненормальные колебания температуры. Это может указывать на неисправность терморегулятора или неправильную работу системы управления.
• Падение мощности нагревателя. Следует проверить электрические соединения и состояние изоляции. Возможно, требуется замена нагревательных элементов.
• Неисправности в электросистеме. Проведение диагностики на наличие коротких замыканий и перепадов напряжения в сети поможет избежать повреждений оборудования.

Организация рабочего пространства

Создание безопасного рабочего пространства вокруг нагревателей также влияет на их эксплуатацию. Рекомендуется учитывать следующие аспекты:

• Обеспечение надлежащей вентиляции. Хорошая циркуляция воздуха снижает риск перегрева и способствует эффективному отведению тепла.
• Размещение оборудования. Нагреватели должны быть установлены в соответствии с нормативами, исключающими попадание влаги и химикатов на электроэлементы.
• Обучение персонала. Работники должны быть обучены правилам эксплуатации и обращения с взрывозащищенным оборудованием.

Безопасность при эксплуатации

Соблюдение мер безопасности – это неотъемлемая часть работы с взрывозащищенными устройствами. Основные правила включают:

• Защита от перенапряжений. Использование стабилизаторов напряжения и защитных устройств поможет предотвратить повреждение нагревателей.
• Организация экстренного отключения. Необходимы доступные кнопки отключения для swift действия в случае аварийных ситуаций.
• Обеспечение защитных экранов. Применение защитных кожухов и экранов для минимизации воздействия химических паров и механических повреждений.

Модернизация и улучшение системы управления

С ростом технологий рекомендовано рассмотреть возможность модернизации существующих систем управления, что может включать:

• Установка современных сенсоров и диагностического оборудования. Интеграция передовых технологий, таких как IoT-системы, для более точного мониторинга состояния нагревателей.
• Обработка данных и автоматизация. Применение программного обеспечения для анализа и оптимизации температуры, что позволяет значительно улучшить эффективность процесса.

Заключение

Эксплуатация и обслуживание взрывозащищенных нагревателей для гальванических ванн требует внимательного подхода и соблюдения всех установленных стандартов качества. Организация правильной эксплуатации не только продлевает срок службы оборудования, но и обеспечивает безопасность работников и окружающей среды.

В следующей части статьи мы углубимся в более детальные аспекты выбора, проектирования и интеграции взрывозащищенных нагревателей в промышленные процессы, рассматривая также влияния на производительность и качество гальванических покрытий.
