Нагреватель битума врезной НБВ-6-3-1: стратегический выбор для промышленных процессов

В современных промышленных условиях, где эффективность и надёжность оборудования напрямую влияют на прибыльность, выбор специализированных решений для нагрева вязких сред становится критически важным. Нагреватель битума врезной НБВ-6-3-1 представляет собой именно такое специализированное электрическое оборудование, разработанное для высокоэффективного разогрева и точного поддержания температуры широкого спектра вязких нефтепродуктов, таких как битум, мазут, минеральные масла, гудроны, а также воды и других жидких сред. Его применение охватывает наземные и заглублённые резервуары в ключевых отраслях, включая строительство, дорожное хозяйство, нефтепереработку и химическую промышленность, где непрерывный или периодический нагрев хранимых материалов является неотъемлемой частью технологического цикла.

Ключевые понятия и терминология

• Врезной нагреватель: Оборудование, устанавливаемое непосредственно внутрь резервуара через технологический фланец, что обеспечивает прямой контакт с нагреваемой средой.
• Керамические электронагревательные сердечники (КЭС): Инновационные нагревательные элементы, состоящие из нихромовых спиралей, изолированных керамическими блоками. Отличаются высокой удельной мощностью, долговечностью и возможностью замены без опорожнения ёмкости.
• IP68: Степень защиты корпуса оборудования от внешних воздействий. Цифра «6» означает полную защиту от пыли, «8» — возможность длительной работы при полном погружении в воду под давлением, что критично для заглублённых резервуаров и влажных сред.
• Битум, мазут, гудрон: Высоковязкие нефтепродукты, требующие нагрева для достижения рабочих характеристик текучести при транспортировке, перекачке или смешивании.
• Ду200: Условный диаметр присоединительного фланца (DN200), определяющий стандартный размер патрубка для монтажа нагревателя на резервуаре.

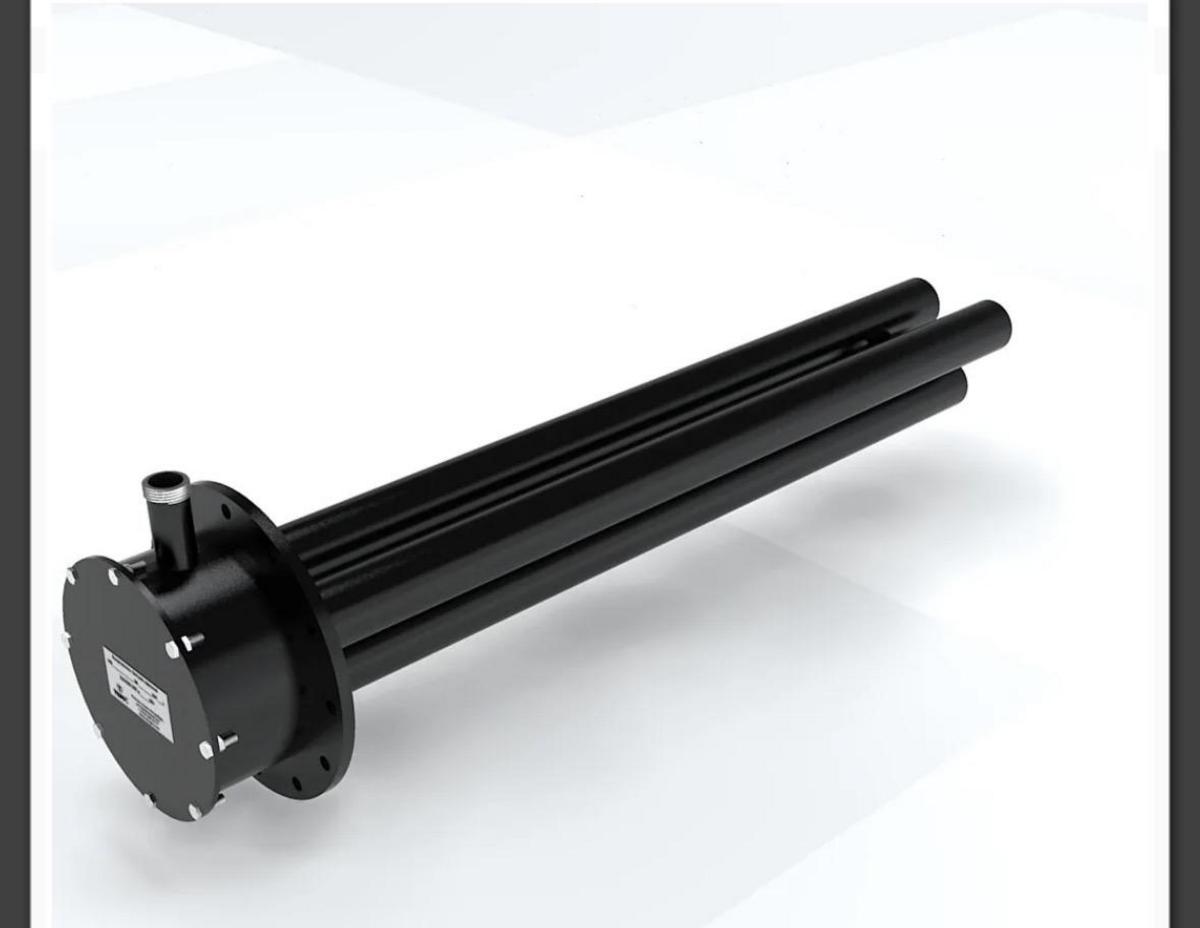

Конструкция и функциональные особенности НБВ-6-3-1

Модель НБВ-6-3-1 спроектирована с учётом жёстких требований промышленных сред, сочетая надёжность и ремонтопригодность. Основой является металлический фланцевый корпус, как правило, из нержавеющей стали марки AISI304, что гарантирует исключительную коррозионную стойкость и долгий срок службы даже при контакте с агрессивными средами. Внутри корпуса расположены 3 трубных элемента длиной 1100 мм и диаметром 60 мм, выполненные из нержавеющей или низкоуглеродистой стали, обеспечивающие эффективную площадь теплообмена.

Ключевым элементом являются керамические электронагревательные сердечники (КЭС), интегрированные в каждую трубу. Их конструкция, основанная на нихромовых спиралях в керамических блоках, обеспечивает мягкий, равномерный и энергоэффективный нагрев, минимизируя риск локального перегрева и деструкции продукта. Эта особенность критична для сохранения качества битума и других чувствительных к температуре материалов.

Присоединительный фланец стандарта Ду200 значительно упрощает инсталляцию. Для повышения безопасности и удобства предусмотрена возможность комплектации клеммной коробкой для надёжного подключения силового кабеля. Рекомендуется также интеграция внешнего терморегулятора с погружным датчиком (устанавливается выше труб) для прецизионного контроля и автоматического поддержания заданной температуры, что позволяет оптимизировать энергопотребление и предотвращать нежелательные температурные флуктуации.

• Сменность КЭС: Ключевое эксплуатационное преимущество, позволяющее проводить обслуживание или замену нагревательных элементов без необходимости слива дорогостоящего продукта из резервуара, сокращая время простоя и операционные издержки.
• Защита IP68: Гарантирует абсолютную пыле- и влагонепроницаемость, делая НБВ-6-3-1 пригодным для эксплуатации в условиях высокой влажности, на открытых площадках или в заглублённых ёмкостях. Для сред с повышенной взрывоопасностью доступны специальные взрывозащищённые исполнения.
• Рабочие параметры: Модель НБВ-6-3-1 работает от сетей 220/380 В с мощностью 6 кВт, что является стандартным решением для широкого круга производственных задач.

Технические и эксплуатационные характеристики

Принцип действия и преимущества для бизнеса

Фундаментальный принцип работы НБВ-6-3-1 основан на преобразовании электрической энергии в тепловую посредством керамических электронагревательных сердечников. Тепло равномерно передаётся через стенки труб непосредственно в нагреваемую среду. Этот метод обеспечивает «мягкий» нагрев, предотвращая локальный перегрев, который может привести к термическому разложению и расслоению вязких нефтепродуктов, снижая их качество и эксплуатационные свойства. Интеграция с внешним терморегулятором и погружным датчиком позволяет поддерживать заданную температуру с высокой точностью, минимизируя энергопотребление и оптимизируя рабочий процесс.

Преимущества, трансформирующиеся в экономический эффект:

• Повышенная надёжность и долговечность: Использование нержавеющей стали AISI304 для корпуса и высококачественных КЭС минимизирует риски аварийных ситуаций и необходимость внепланового ремонта. Это снижает затраты на обслуживание и простои, увеличивая общую операционную готовность оборудования.
• Энергоэффективность: Оптимизированная конструкция и принцип работы обеспечивают быстрый и равномерный нагрев, сокращая потребление электроэнергии. Это напрямую влияет на снижение эксплуатационных расходов, особенно в условиях постоянного поддержания температуры.
• Простота обслуживания и сокращение простоев: Фланцевое соединение упрощает монтаж, а возможность замены КЭС без слива продукта — ключевой фактор экономии. Сокращается время, необходимое для ремонтных работ, и исключаются потери, связанные с утилизацией или временным хранением слитого продукта.
• Широкий температурный диапазон эксплуатации: Возможность работы от -45°С до +40°С делает НБВ-6-3-1 универсальным решением для различных климатических зон, включая экстремальные, что расширяет географию применения и снижает потребность в специализированных модификациях.
• Безопасность: Степень защиты IP68 и наличие взрывозащищённых исполнений для потенциально опасных зон обеспечивают высокий уровень безопасности для персонала и производственных активов. Это критично для соответствия нормативным требованиям и снижения страховых рисков.

Для крупных резервуаров (>500 м³) целесообразно использовать несколько нагревателей, что гарантирует равномерный прогрев по всему объёму и предотвращает образование холодных зон, влияющих на качество продукта и эффективность перекачки. Важно подчеркнуть, что все монтажные и обслуживающие работы должны выполняться исключительно квалифицированным персоналом с соответствующей группой по электробезопасности (не ниже III), что является залогом безопасной и бесперебойной работы.

Сравнительный анализ решений для нагрева вязких сред

При выборе оптимального решения для нагрева нефтепродуктов и других вязких сред, важно учитывать не только технические характеристики конкретного нагревателя, но и стратегические аспекты, связанные с методом нагрева, требованиями к инфраструктуре и общими эксплуатационными издержками. Рассмотрим НБВ-6-3-1 в контексте различных подходов к подогреву.

Осознанный выбор нагревательного оборудования требует не только понимания базовых принципов работы и технических характеристик, но и глубокого анализа возможностей его интеграции, оптимизации эксплуатации, а также оценки долгосрочных экономических преимуществ и управления потенциальными рисками. Далее мы рассмотрим аспекты внедрения НБВ-6-3-1 в производственные процессы, методы повышения эффективности и управления жизненным циклом.

Продвинутая практика и внедрение НБВ-6-3-1

После оценки фундаментальных характеристик и сравнения с альтернативными методами, акцент смещается на практическую реализацию, оптимизацию и стратегическое планирование эксплуатации нагревателя НБВ-6-3-1. Это включает в себя не только физическую установку, но и интеграцию в общую архитектуру предприятия, процессы мониторинга и управления, а также обеспечение максимальной экономической отдачи и минимизации рисков на протяжении всего жизненного цикла оборудования.

Архитектура системы и интеграции

Внедрение НБВ-6-3-1 редко происходит в изоляции. Как правило, он становится частью более крупной технологической системы, требующей продуманной архитектуры и интеграции. Ключевые аспекты включают:

• Электропитание и управление: Нагреватель требует надёжного источника питания 220/380 В. Интеграция с централизованной системой управления энергопотреблением предприятия позволяет оптимизировать нагрузки и снижать пиковое потребление. Рекомендуется использовать отдельные автоматические выключатели и устройства защитного отключения (УЗО) для каждого нагревателя или группы.
• Системы контроля температуры: Для максимальной эффективности и безопасности НБВ-6-3-1 должен быть интегрирован с внешним терморегулятором, способным получать данные от погружного датчика. Эти терморегуляторы могут быть подключены к системам SCADA (Supervisory Control and Data Acquisition) или DCS (Distributed Control System), что позволяет осуществлять дистанционный мониторинг, автоматическое управление заданными параметрами, протоколирование данных и сигнализацию об отклонениях.
• Резервуарное оборудование: Нагреватель взаимодействует с различными компонентами резервуара: уровнемерами, системами перекачки, перемешивающими устройствами. Важно обеспечить, чтобы его размещение не препятствовало работе другого оборудования и способствовало максимальной циркуляции нагреваемой среды.
• Системы безопасности: Взрывозащищённые исполнения НБВ-6-3-1 (Ex-исполнения) должны быть интегрированы с общими системами пожаро- и взрывозащиты объекта, включая аварийное отключение питания, датчики загазованности и системы вентиляции.

Пошаговая реализация и ввод в эксплуатацию

Эффективное внедрение НБВ-6-3-1 требует системного подхода, разделённого на этапы с чётким распределением ролей и контролем качества.

1. Этап 1: Проектирование и подготовка (Спринт 1)
   • Оценка потребностей: Анализ объёма резервуара, типа и вязкости продукта, требуемой температуры и скорости нагрева. Расчёт необходимой мощности и количества нагревателей.
   • Выбор места установки: Идентификация оптимальной точки на резервуаре для фланцевого монтажа, обеспечивающей доступ для обслуживания и эффективный теплообмен (обычно в нижней части для разогрева осадка).
   • Разработка проектной документации: Электрические схемы подключения, схемы автоматизации, инструкции по безопасности, спецификации на сопутствующее оборудование (кабели, терморегуляторы, датчики).
   • Подготовка инфраструктуры: Проверка прочности стенок резервуара, обеспечение доступа к месту монтажа, подготовка электросетей.
   • Роли: Проектный инженер, технолог, специалист по электробезопасности.
   • Артефакты: Техническое задание, проектная документация, сметы.
2. Этап 2: Монтаж и подключение (Спринт 2)
   • Установка нагревателя: Монтаж на подготовленный фланец с использованием качественных уплотнительных материалов, затяжка болтов по крестообразной схеме с соблюдением рекомендованного момента.
   • Электромонтажные работы: Подключение силового кабеля к клеммной коробке согласно схеме, обеспечение надёжного заземления. Установка терморегулятора и погружного датчика (на 300-400 мм выше труб).
   • Проверка герметичности: Тестирование фланцевого соединения на отсутствие протечек до заполнения резервуара продуктом или сразу после.
   • Электротехнические испытания: Измерение сопротивления изоляции, проверка правильности подключения фаз, отсутствие коротких замыканий.
   • Роли: Монтажная бригада, электрик с группой электробезопасности не ниже III, инженер по КИПиА (контрольно-измерительные приборы и автоматика).
   • Артефакты: Акты скрытых работ, протоколы электроизмерений, паспорт монтажа.
3. Этап 3: Пусконаладка и ввод в эксплуатацию (Спринт 3)
   • Заполнение резервуара: Постепенное заполнение резервуара нагреваемым продуктом до уровня, обеспечивающего полное погружение труб нагревателя.
   • Пробный пуск: Кратковременное включение нагревателя с контролем всех параметров (потребляемый ток, температура, работа автоматики). Постепенное доведение до рабочей температуры.
   • Калибровка терморегулятора: Настройка и калибровка системы контроля температуры для обеспечения требуемой точности.
   • Обучение персонала: Инструктаж операторов по правилам эксплуатации, мониторинга и аварийных процедур.
   • Роли: Инженер по пусконаладке, операторы технологического оборудования.
   • Артефакты: Акт приёмки в эксплуатацию, инструкция по эксплуатации, журналы обучения.

Управление рисками и оптимизация эксплуатации

Для обеспечения максимальной отдачи от инвестиций в НБВ-6-3-1, необходимо активно управлять эксплуатационными рисками и постоянно искать пути оптимизации:

• Мониторинг параметров: Регулярный контроль потребляемой мощности, температуры среды и состояния изоляции. Отклонения могут указывать на неисправности (например, выход из строя одного КЭС) или засорение труб.
• Планово-предупредительные ремонты (ППР): Включите НБВ-6-3-1 в график ППР, предусматривающий периодический осмотр, чистку труб от отложений, проверку уплотнений фланца и состояния электрических контактов. Средний ресурс КЭС (15 000 часов) позволяет прогнозировать плановую замену.
• Запасные части: Всегда имейте на складе необходимый запас КЭС и уплотнительных элементов. Возможность быстрой замены КЭС без слива продукта минимизирует время простоя.
• Энергоаудит: Периодический анализ энергопотребления нагревательной системы позволяет выявить потенциал для экономии. Это может включать оптимизацию температурных режимов, улучшение теплоизоляции резервуаров или применение динамического управления мощностью.
• Обеспечение качества продукта: Регулярный нагрев до оптимальной температуры предотвращает деградацию и расслоение битума, обеспечивая его однородность и соответствие стандартам качества, что критично для конечной продукции.

Экономическая эффективность: Расчёт ROI и TCO

Инвестиции в НБВ-6-3-1 оправдываются через снижение операционных издержек, повышение надёжности и улучшение качества продукта. Рассчитаем ключевые метрики для принятия решений.

Расчёт окупаемости инвестиций (ROI):

ROI = (Годовая экономия — Стоимость инвестиций) / Стоимость инвестиций * 100%

Где:

• Стоимость инвестиций: Включает стоимость нагревателя, монтажных работ, кабельной продукции, терморегулятора и датчика (ориентировочно от 100 000 до 250 000 руб. за единицу НБВ-6-3-1 с установкой).
• Годовая экономия: Формируется из нескольких составляющих:
  • Экономия на энергопотреблении: По сравнению с менее эффективными методами нагрева (например, паровыми системами или прямым сжиганием топлива), НБВ-6-3-1 обеспечивает более высокую КПД. При среднем потреблении 6 кВт и 12 часах работы в сутки, годовое потребление составит 26 280 кВт·ч. При стоимости электроэнергии 7 руб./кВт·ч, это 183 960 руб./год. Экономия может достигать 15-30% по сравнению с устаревшими системами.
  • Сокращение потерь продукта: Предотвращение локального перегрева и деградации битума позволяет экономить на его стоимости. При объёме резервуара 50 м³ и стоимости битума 20 000 руб./тонна, снижение потерь всего на 0,5% может составлять до 50 000 руб./год.
  • Снижение затрат на обслуживание и ремонт: Благодаря сменности КЭС и высокой надёжности конструкции, расходы на обслуживание значительно ниже, чем у систем, требующих слива продукта или сложной чистки. Оценочная экономия до 30 000-50 000 руб./год.
  • Сокращение простоев: Быстрая замена элементов без слива продукта минимизирует простои. Каждый час простоя может стоить производству десятки тысяч рублей. Оценочная экономия от 100 000 руб./год за счёт отсутствия внеплановых остановок.

Таким образом, годовая экономия может легко превысить 300 000 руб., обеспечивая срок окупаемости инвестиций менее 1 года.

Общая стоимость владения (TCO — Total Cost of Ownership):

TCO = (Стоимость приобретения + Стоимость установки) + (Эксплуатационные расходы * Срок службы) + (Стоимость обслуживания и ремонта * Срок службы) — (Ликвидационная стоимость)

Низкие эксплуатационные расходы, высокая ремонтопригодность и долгий срок службы (до 8 лет) делают TCO для НБВ-6-3-1 значительно более привлекательным по сравнению с менее надёжными или энергозатратными аналогами, где затраты на топливо, частые ремонты или потери продукта существенно увеличивают общую стоимость владения.

Кейсы использования и стратегические преимущества

1. Кейс 1: Крупное дорожно-строительное предприятие (Enterprise)

   Задача: Поддержание больших объёмов битума (несколько резервуаров по 1000 м³) при температуре 160°С для бесперебойной работы асфальтобетонных заводов. Требовались высокая надёжность и минимальные эксплуатационные затраты.

   Решение: Установка кластера из 10 нагревателей НБВ-6-3-1 в каждом резервуаре, равномерно распределённых по объёму, с подключением к централизованной SCADA-системе. Использованы взрывозащищённые исполнения.

   Результат:

   • Снижение энергопотребления на 20% по сравнению с ранее использовавшимися паровыми системами (оценочно 2 млн руб. в год на одном резервуаре).
   • Увеличение надёжности подачи битума, сокращение простоев АБЗ на 15% (потенциальная экономия до 5 млн руб. в год).
   • Улучшение качества асфальтобетона за счёт стабильности температуры битума.
   • Сокращение затрат на обслуживание и ремонт на 30% благодаря возможности замены КЭС без слива.
2. Кейс 2: Нефтебаза для хранения мазута (SMB/Regulated)

   Задача: Поддержание мазута в жидком состоянии в ёмкостях ёмкостью 50 м³ в условиях Крайнего Севера (температуры до -40°С), обеспечение возможности перекачки для отгрузки. Приоритет — безопасность и соответствие экологическим нормам.

   Решение: Установка по 2 нагревателя НБВ-6-3-1 в каждом резервуаре, с усиленной теплоизоляцией ёмкостей. Применены исполнения, сертифицированные для работы в низких температурах и взрывоопасных зонах.

   Результат:

   • Гарантированная температура мазута, обеспечивающая бесперебойную перекачку даже в экстремальные морозы.
   • Полное соответствие требованиям промышленной безопасности и экологическим стандартам за счёт герметичности IP68 и отсутствия выбросов.
   • Простота эксплуатации в условиях удалённости (отсутствие необходимости в постоянном обслуживающем персонале).
3. Кейс 3: Химическое производство (Process Industry)

   Задача: Нагрев минеральных масел и других жидких химических сред до точной температуры (100-120°С) перед смешиванием в реакторах. Требовалась высокая точность поддержания температуры и предотвращение деградации продукта.

   Решение: Интеграция НБВ-6-3-1 в небольшие технологические ёмкости с прецизионными терморегуляторами, подключенными к АСУ ТП (автоматизированная система управления технологическим процессом) предприятия.

   Результат:

   • Достижение высокой точности контроля температуры с отклонением не более ±1°С.
   • Исключение термической деградации чувствительных компонентов, повышение качества конечного продукта.
   • Сокращение времени нагрева и оптимизация производственного цикла.
