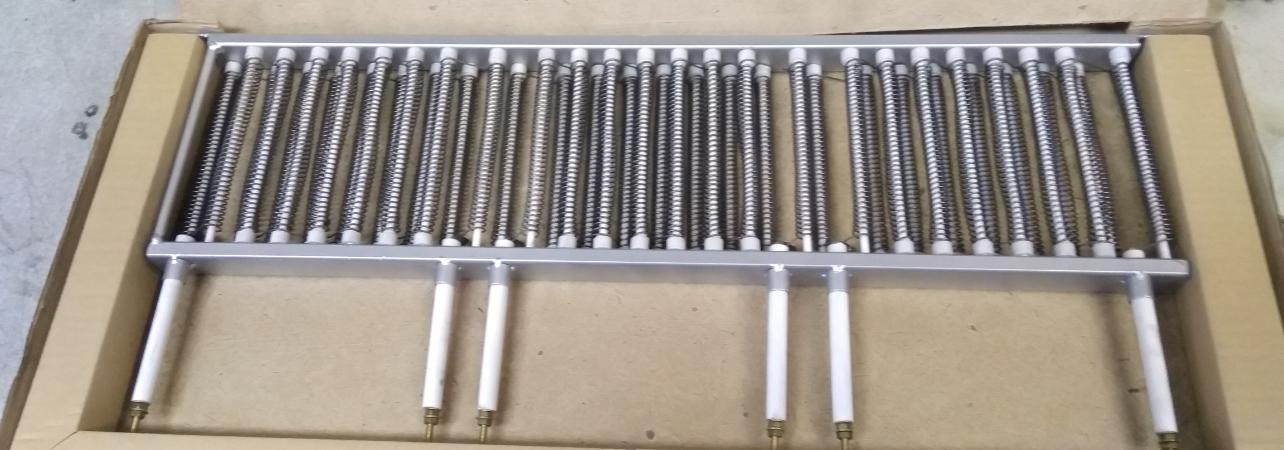

Нагревательный элемент 18 Кв 600х250х25

Нагревательный элемент (ТЭН) мощностью 18 кВт с размерами 600х250х25 мм: Промышленное применение и выбор оптимальной конфигурации

Выбор специализированного нагревательного элемента (ТЭН) для промышленных задач требует глубокого понимания технических характеристик, условий эксплуатации и потенциального экономического эффекта. ТЭН мощностью 18 кВт и габаритными размерами 600х250х25 мм является высокоэффективным решением для интенсивного нагрева воды и других жидких сред в различных секторах: от промышленных технологических установок и систем централизованного отопления до специализированных применений, таких как подогрев бассейнов или емкостей с нефтепродуктами.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Электрический нагревательный элемент, состоящий из металлической трубки, внутри которой расположена нагревательная спираль (резистивный элемент), изолированная от трубки прессованным диэлектриком (обычно оксидом магния).
• Мощность (кВт): Величина, определяющая скорость преобразования электрической энергии в тепловую. 18 кВт (18000 Вт) указывает на высокую производительность ТЭНа, позволяющую быстро достигать требуемой температуры в больших объемах жидкости.
• Габаритные размеры (600х250х25 мм): Физические параметры корпуса или монтажной части нагревателя, критически важные для интеграции ТЭНа в существующие емкости, резервуары или трубопроводы.
• Напряжение питания (380 В, 220 В): Электрическое напряжение, при котором работает нагреватель. 380 В (трехфазная сеть) является стандартом для большинства промышленных установок, обеспечивая равномерное распределение нагрузки.
• Материалы корпуса и нагревательного элемента:
  • AISI-316 (нержавеющая сталь): Высоколегированная нержавеющая сталь с добавлением молибдена, обеспечивающая превосходную коррозионную стойкость к хлоридам, кислотам и агрессивным средам. Идеальна для бассейнов, пищевой промышленности и химических процессов.
  • Incoloy 825 (сплав): Высоколегированный никель-хром-железный сплав с добавлением молибдена, меди и титана. Обладает исключительной стойкостью к коррозии, питтингу, щелевой коррозии и стресс-коррозионному растрескиванию, особенно в агрессивных и высокотемпературных средах. Используется в самых требовательных промышленных приложениях.
  • Черный металл (углеродистая сталь): Экономичный материал для корпуса, подходящий для нагрева воды и минеральных масел при температурах до 100°C, где коррозионная стойкость не является критическим фактором.
• Термостат: Устройство для автоматического поддержания заданной температуры рабочей среды путем включения/отключения нагревателя.
• Датчик потока: Защитный механизм, предотвращающий включение ТЭНа при недостаточном или отсутствующем потоке рабочей жидкости, что исключает перегрев и повреждение элемента.
• Реле защиты от перегрева: Дополнительный элемент безопасности, отключающий ТЭН при достижении критически высокой температуры, предотвращая аварийные ситуации.

Технические параметры и критерии выбора 18 кВт ТЭНа

При подборе 18 кВт ТЭНа с указанными габаритами для конкретной задачи необходимо учитывать следующие инженерные и эксплуатационные аспекты:

• Тепловая мощность и скорость нагрева: Мощность 18 кВт позволяет нагревать значительные объемы сред. Для оценки скорости нагрева используется формула:
  Q = c * m * ΔT, где Q — количество тепла (Дж), c — удельная теплоемкость среды (Дж/кг·°C), m — масса среды (кг), ΔT — изменение температуры (°C).
  А мощность P = Q / t, где t — время (с). Соответственно, для достижения требуемой температуры за определенное время, 18 кВт должны быть достаточны для заданного объема.
• Напряжение питания: Стандартное подключение к трехфазной сети 380 В обеспечивает оптимальное распределение нагрузки и стабильную работу. Варианты на 220 В (однофазная или в специфических трехфазных конфигурациях) менее распространены для такой мощности в промышленном секторе.
• Габаритные размеры: Длина 600 мм и сечение 250х25 мм определяют возможность установки в существующие емкости, трубопроводы или специальные нагревательные блоки. Важно учесть свободное пространство для обслуживания и циркуляции среды.
• Соответствие материала рабочей среде:
  • Для бассейнов, пищевых производств и сред с высоким содержанием хлоридов или слабых кислот — AISI-316.
  • Для высокоагрессивных химических сред, концентрированных кислот или щелочей, а также процессов при повышенных температурах — Incoloy 825.
  • Для чистой воды, минеральных масел и неагрессивных жидкостей при температурах до 100°C — углеродистая сталь.
  • Для нагрева нефтепродуктов и других высоковязких жидкостей, где важно предотвратить их пригорание на поверхности нагревателя, могут применяться сухие керамические ТЭНы (например, внутри защитной колбы).
• Тип подключения: Резьбовые соединения 2″ или 2 ½» являются стандартом для большинства промышленных ТЭНов, обеспечивая простоту монтажа, демонтажа и герметичность.
• Интегрированные системы безопасности: Наличие термостата, датчика потока и реле защиты от перегрева значительно повышает надежность и безопасность эксплуатации, предотвращая аварии и продлевая срок службы оборудования.

Сравнительный анализ конфигураций 18 кВт ТЭНа для различных сред

Выбор оптимальной конфигурации 18 кВт нагревательного элемента для B2B-заказчика — это баланс между капитальными затратами, эксплуатационными расходами, надежностью и сроком службы. В таблице ниже представлены ключевые параметры для сравнения типовых вариантов исполнения.

Оценка экономической эффективности (ROI) при выборе ТЭН

Принятие решения о покупке ТЭНа 18 кВт в B2B-сегменте должно основываться не только на начальной цене, но и на общей стоимости владения (Total Cost of Ownership, TCO) и потенциальной рентабельности инвестиций (Return on Investment, ROI). Рассмотрим факторы, влияющие на экономическую целесообразность:

1. Энергопотребление: 18 кВт — это значительная мощность. При работе 24/7 в течение года потребление составит 18 кВт * 24 ч/день * 365 дней/год = 157 680 кВт·ч/год. Стоимость электроэнергии (по промышленным тарифам, например, 5-8 руб/кВт·ч) будет доминирующей статьей расходов. Оптимизация за счет точного термостатирования, датчиков потока и адекватной теплоизоляции системы критически важна.
2. Срок службы и затраты на замену: Выбор более дорогих, но коррозионностойких материалов (AISI-316, Incoloy 825) значительно продлевает интервалы между заменами. Если ТЭН из углеродистой стали в агрессивной среде прослужит 1-2 года, то из Incoloy — 5-10 лет и более.
   Экономия на замене = (Стоимость ТЭНа + Стоимость работ) * (1/Срок_службы_УС - 1/Срок_службы_AISI) * Количество_лет_эксплуатации
3. Простои производства: Замена ТЭНа часто требует остановки технологического процесса, слива жидкости, остывания, монтажа и повторного запуска. Стоимость таких простоев (потеря прибыли, зарплата персонала, штрафы за срыв поставок) может многократно превышать стоимость самого нагревателя. Надежные ТЭНы минимизируют эти риски.
   Экономия от сокращения простоев = (Количество_простоев_УС - Количество_простоев_AISI) * Стоимость_часа_простоя
4. Затраты на обслуживание: ТЭНы из углеродистой стали в жесткой воде будут требовать частой чистки от накипи, что также влечет расходы на персонал и химические реагенты. Более качественные материалы или сухие ТЭНы снижают эти затраты.

Формула TCO:
TCO = Цена_покупки + Затраты_на_энергию + Затраты_на_обслуживание + Затраты_на_ремонт_и_замену + Затраты_на_простои

Расчет ROI при переходе на более качественное решение:
ROI (%) = ((TCO_углеродистая_сталь - TCO_нержавеющая_сталь) / (Цена_покупки_нержавеющая_сталь - Цена_покупки_углеродистая_сталь)) * 100%

Например, если переход на Incoloy увеличивает начальные инвестиции на 30%, но снижает TCO на 50% за счет сокращения простоев и увеличения срока службы в течение 5 лет, ROI будет значительным.

Приняв стратегическое решение о выборе оптимальной конфигурации 18 кВт ТЭНа, следующий критически важный этап заключается в его грамотном внедрении, эффективной эксплуатации и обеспечении долгосрочной производительности в реальных промышленных условиях. Детализация практических аспектов, от монтажа до превентивного обслуживания и анализа кейсов, позволяет избежать типичных ошибок и максимизировать отдачу от инвестиций.

Продвинутая практика внедрения и эксплуатации 18 кВт нагревательных элементов

После тщательного выбора конфигурации 18 кВт нагревательного элемента (ТЭН), дальнейший успех проекта определяется качеством его внедрения, корректной эксплуатацией и эффективным обслуживанием. Этот раздел посвящен практическим аспектам, позволяющим оптимизировать работу ТЭНа, продлить его срок службы и обеспечить безопасность.

Пошаговая реализация и ввод в эксплуатацию

Эффективное внедрение 18 кВт ТЭНа включает несколько ключевых этапов, каждый из которых требует внимательного подхода и соблюдения стандартов.

1. Этап 1: Проектирование и подготовительные работы
   • Расчет теплопотерь и гидравлики: Определить объем и скорость циркуляции рабочей жидкости, а также теплопотери системы для подтверждения достаточности мощности 18 кВт. Это предотвращает недогрев или перерасход энергии.
   • Выбор места установки: ТЭН должен быть установлен таким образом, чтобы обеспечить полное погружение активной части в жидкость. Расположение должно способствовать равномерному нагреву и циркуляции, избегая зон застоя.
   • Подготовка электросети:
     • Сечение кабеля: Для 18 кВт при 380 В (трехфазное подключение) ток составит примерно 27,3 А (I = P / (√3 * U * cos φ), где cos φ ≈ 0.9-0.95). Рекомендуемое сечение медного кабеля — не менее 4 мм², с учетом запаса и длины линии может потребоваться 6-10 мм². Для 220 В (однофазное) ток будет значительно выше (~82 А), что потребует гораздо большего сечения кабеля (минимум 25 мм²), что обычно нецелесообразно для такой мощности в промышленных условиях.
     • Автоматический выключатель: Номинал автомата защиты должен быть выбран с запасом, например, 32 А или 40 А для 380 В, с учетом пусковых токов и характеристик конкретной модели ТЭНа.
     • Устройство защитного отключения (УЗО)/Дифференциальный автомат: Для обеспечения электробезопасности обязательна установка УЗО с током утечки не более 30 мА (для защиты персонала) или 300 мА (для противопожарной защиты, если нет риска прямого контакта).
   • Интеграция с управляющими системами: Планирование подключения термостата и датчика потока к общей системе управления (например, ПЛК — программируемый логический контроллер, или SCADA-система).
   • Роли: Инженер-проектировщик, Электрик, Специалист по автоматизации.
2. Этап 2: Монтаж
   • Механическая установка: Надежное крепление ТЭНа в емкости или трубопроводе с использованием резьбовых соединений (2″ или 2 ½») и герметизирующих материалов (тефлоновая лента, пакля с герметиком).
   • Электрическое подключение: Строгое соблюдение схемы подключения, указанной производителем (звезда/треугольник для трехфазной сети). Проверка фазировки.
   • Заземление: Обязательное подключение корпуса ТЭНа к защитному заземлению (PE-проводник) в соответствии с ПУЭ (Правила устройства электроустановок) для предотвращения поражения электрическим током.
   • Установка датчиков: Монтаж термостата и датчика потока в соответствии с инструкциями, обеспечивая их корректное считывание параметров среды.
3. Этап 3: Пусконаладка и тестирование
   • Измерение сопротивления изоляции: Перед первым включением обязательно провести измерение сопротивления изоляции нагревательного элемента мегаомметром. Минимально допустимое значение обычно составляет 0.5 МОм.
   • Проверка работоспособности датчиков: Тестирование срабатывания термостата при заданной температуре и датчика потока при изменении циркуляции жидкости.
   • Наполнение системы: Убедиться, что ТЭН полностью погружен в жидкость перед подачей питания.
   • Первый запуск: Включить ТЭН и контролировать процесс нагрева, отсутствие утечек, перегрева контактов, адекватность показаний приборов.
   • Настройка PID-регуляторов: Если система включает сложные контроллеры, выполнить тонкую настройку Пропорционально-Интегрально-Дифференциального (PID) регулятора для достижения максимальной точности поддержания температуры без перерегулирования.

Оптимизация производительности и энергоэффективности

Для минимизации эксплуатационных расходов и увеличения срока службы 18 кВт ТЭНа важно применять методы оптимизации:

• Теплоизоляция системы: Резервуары, трубопроводы и прочие элементы, содержащие нагретую жидкость, должны быть максимально эффективно теплоизолированы для снижения потерь энергии в окружающую среду.
• Точное терморегулирование: Использование высокоточных цифровых термостатов или ПЛК-систем для поддержания температуры с минимальными отклонениями. Это предотвращает перегрев и излишнее потребление энергии.
• Планирование работы: Использование таймеров и контроллеров для включения ТЭНа в периоды с более низкими тарифами на электроэнергию (если применимо) или в моменты пиковой потребности, а также отключения в нерабочее время.
• Системы рекуперации тепла: Внедрение теплообменников для предварительного нагрева входящей холодной жидкости за счет отходящей горячей.
• Регулярный мониторинг: Установка систем удаленного мониторинга и сигнализации (например, SCADA) для контроля ключевых параметров (температура, ток, статус датчиков) и своевременного выявления отклонений.

Кейсы применения 18 кВт ТЭНов в различных отраслях

Мощность 18 кВт в сочетании с типовыми размерами 600х250х25 мм делает эти ТЭНы универсальным решением для ряда промышленных задач. Рассмотрим несколько примеров:

1. Кейс 1: Химическое производство – Нагрев растворов кислот
   • Задача: Поддержание температуры ёмкости с 2000 литрами рабочего раствора слабой кислоты (например, 10% серной кислоты) на уровне 60°C для ускорения реакции.
   • Решение: Установлен 18 кВт ТЭН с корпусом из Incoloy 825 и нагревательным элементом из того же сплава, подключенный к трехфазной сети 380 В. Для интеграции использовано резьбовое соединение 2 ½». Система оснащена точным цифровым термостатом и датчиком потока для предотвращения работы «всухую».
   • Эффект: За счет высокой коррозионной стойкости материала, ТЭН обеспечивает стабильную работу без преждевременного износа, минимизируя простои и затраты на частую замену оборудования, что существенно снижает TCO и повышает ROI проекта. Срок службы элемента оценивается в 7+ лет.
2. Кейс 2: Пищевая промышленность – Поддержание температуры воды для санитарных нужд
   • Задача: Обеспечение постоянного запаса горячей воды (80°C) в накопительном баке объемом 1500 литров для мойки оборудования на молочном комбинате.
   • Решение: Интегрирован 18 кВт блочный ТЭН с корпусом из нержавеющей стали AISI-316, обладающей санитарной пригодностью и устойчивостью к дезинфицирующим растворам. Подключение выполнено к 380 В, предусмотрена защита от перегрева и автоматическое поддержание температуры.
   • Эффект: Высокая мощность ТЭНа обеспечивает быстрый нагрев воды после пополнения бака, гарантируя непрерывность производственных процессов. Использование AISI-316 исключает коррозию и попадание примесей в воду, соответствуя строгим гигиеническим требованиям. Стоимость обслуживания минимизирована благодаря долговечности материала.
3. Кейс 3: ЖКХ – Нагрев теплоносителя в центральном тепловом пункте (ЦТП)
   • Задача: Дополнительный нагрев или поддержание температуры теплоносителя в системе отопления жилого микрорайона в периоды пиковых нагрузок или при нештатных ситуациях с основным источником тепла.
   • Решение: Установлен 18 кВт ТЭН из углеродистой стали (для неагрессивного теплоносителя), с фланцевым креплением для удобства монтажа в существующую трубную обвязку. Подключен к 380 В с автоматикой, интегрированной в систему диспетчерского управления ЦТП.
   • Эффект: Гибкость в управлении тепловым режимом, возможность быстрого догрева системы без запуска громоздких котлов при незначительных отклонениях. Экономичный материал ТЭНа соответствует условиям эксплуатации, обеспечивая приемлемый срок службы при минимальных капитальных затратах.

Чек-лист для выбора и внедрения 18 кВт ТЭНа

Для принятия информированного решения и успешной реализации проекта, используйте следующий контрольный список:

1. ✔ Анализ рабочей среды: Определен тип жидкости, ее агрессивность, химический состав и температурный диапазон.
2. ✔ Расчет требуемой тепловой энергии: Определен объем среды, желаемая скорость нагрева и целевая температура.
3. ✔ Совместимость с габаритами: Проверено соответствие физических размеров ТЭНа (600х250х25 мм) месту установки и свободное пространство для циркуляции.
4. ✔ Выбор материала: Обоснован выбор материала корпуса (AISI-316, Incoloy 825, углеродистая сталь) и нагревательного элемента исходя из среды и TCO.
5. ✔ Электрические параметры: Подтверждено доступное напряжение (220В/380В), рассчитано сечение кабеля и номинал автомата защиты.
6. ✔ Меры безопасности: Подтверждено наличие и настройка термостата, датчика потока, реле защиты от перегрева.
7. ✔ Электробезопасность: Запланировано обязательное и корректное заземление ТЭНа и всей системы.
8. ✔ Тип подключения: Выбран подходящий тип резьбового соединения (2″ или 2 ½») для легкого монтажа и обслуживания.
9. ✔ План обслуживания: Разработан график регулярного осмотра, чистки и профилактического обслуживания.
10. ✔ Бюджетирование TCO: Учтены не только первоначальные инвестиции, но и долгосрочные эксплуатационные расходы, простои и затраты на обслуживание.
