Нагревательный элемент: как выбрать идеальный для вашего проекта

Основные типы нагревательных элементов

Нагревательные элементы классифицируются по конструкции, материалу, форме и принципу работы. Рассмотрим наиболее распространенные категории с ключевыми характеристиками.

1. Металлические нагревательные элементы ( нихромовые, фехралевые и сплавы )

Металлические нагревательные элементы — это универсальные и популярные компоненты, используемые в ряде проектов. Они работают за счет сопротивления электрическому току, нагреваясь до высоких температур.

• Никель-хром (NiCr): Обладает высокой температурой плавления (до 1400°C) и устойчив к окислению. Идеально подходит для печей, духовок и других высокотемпературных систем. Долговечен в агрессивных условиях.
• Медно-никелевый сплав (CuNi): Имеет низкое сопротивление и коррозионную стойкость, подходит для низкотемпературного нагрева, например, водонагревателей и электрических одеял.
• Фехраль (железо-хром-алюминий): Жаропрочный, устойчив к термическому окислению, используется в промышленных печах и вакуумных системах.

Преимущества: Эластичность, высокая удельная сопротивление, доступность.
Недостатки: Окисление в кислороде при экстремальных температурах (кроме специальных сплавов).

2. Трубчатые нагревательные элементы (ТЭНы)

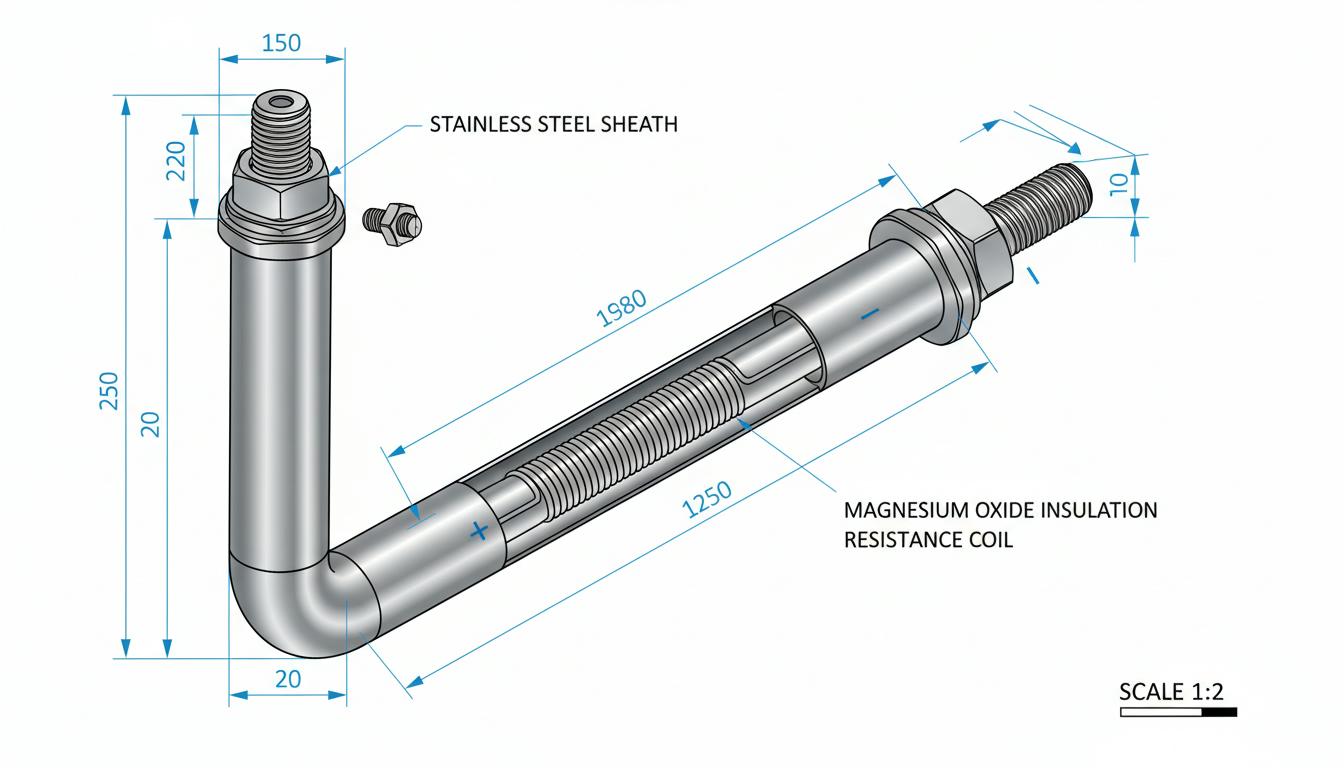

Трубчатые нагревательные элементы — это классика для нагрева жидкостей, воздуха и поверхностей. Они состоят из металлической трубки (диаметр 8-18 мм), внутри которой находится спираль (нихром или фехраль), изоляция (оксид магния) и выводы.

• Подтипы: Погружные, фланцевые, патронные, спиральные и хомутовые (кольцевые).
• Материалы оболочки: Нержавеющая сталь (коррозионностойкая), медь (высокая теплопроводность), алюминий (легкий, герметичный), титан (для агрессивных сред).
• Параметры: Мощность 100 Вт — 10 кВт+, длина 280-6000 мм, напряжение 12-600 В.
• Применение: Водонагреватели, бойлеры, конвекторы, емкости, пресс-формы.

Преимущества: Герметичность, безопасность, долговечность (до 10 лет).
Недостатки: Медленный нагрев по сравнению с открытыми спиралями.

3. Керамические и полупроводниковые нагреватели

• Керамика: Обеспечивает быстрый нагрев (90% теплоотдачи), равномерный прогрев и является нетоксичной. Термостойкие до 1000°C, часто используются в лабораторном оборудовании и сушилках.
• Полимерные PTC: Саморегулирующиеся — мощность падает при перегреве, что предотвращает аварии. Гибкие, применяются в автомобилестроении и медицине.

Преимущества: Высокая эффективность, безопасность.
Недостатки: Хрупкость, более высокая цена.

4. Толстопленочные и плоские нагреватели

Толстопленочные нагреватели напечатаны на подложке (керамика или металл) и имеют низкую тепловую массу, обеспечивая быстрый отклик и высокую плотность мощности.

• Применение: Медицина, автомобили, прецизионный нагрев различных форм.
• Преимущества: Равномерное поле нагрева, стабильность при вибрации и низкое потребление.
• Недостатки: Ограниченная мощность для крупных систем.

5. Микатермические и миканитовые элементы

• Микатермические: Используют слои слюды в качестве изолятора, генерируют как конвекцию, так и ИК-излучение. Подходят для обогревателей — обеспечивают быстрый и равномерный нагрев.
• Миканит: Термостойкие до 1000°C, гибкие, обеспечивают равномерную отдачу тепла и имеют тонкую конструкцию.

Преимущества: Долговечность, не сжигают кислород.
Недостатки: Хрупкость миканита.

6. Специализированные типы

• Ленточные и хомутовые: Используются для труб, бочек, экструдеров, обеспечивают гибкость и зональный нагрев.
• Силиконовые: Эластичные, с высокой теплоотдачей, подходят для пищевой промышленности.
• Литые (алюминиевые/медные): Коррозионностойкие, используются в пресс-формах.
• Кварцевые галогенные: Обеспечивают быстрый нагрев и охлаждение, применяются в лабораториях и сушилках.
• Открытые спирали: Простые и мощные, но ненадежные ввиду негерметичности.
• Для емкостей: Фланцевые блоки и циркуляционные проточные, используются в нефтехимии.

Критерии выбора идеального нагревательного элемента

Чтобы правильно подобрать нагревательный элемент для вашего проекта, следует учитывать ряд факторов.

1. Условия эксплуатации

• Температура: Высокая (>1000°C) — используются нихромовые и фехралевые сплавы; низкая (<500°C) - предпочтительнее CuNi и PTC.
• Среда: Вода, масла — используются герметичные ТЭНы из нержавеющей стали или титана; воздух — открытые или микатермические; кислоты — титан или керамика.
• Влажность/коррозия: Нержавеющая сталь, медь или силикон.

2. Мощность и размеры

• Для расчета мощности используйте формулу: Мощность (Вт) = (Объем среды × плотность × теплоемкость × ΔT) / (КПД × время).
• Диаметр трубки: 8-10 мм для компактных; 16-18 мм для мощных.
• Форма: Трубчатые ТЭНы подходят для погружения; кольцевые и плоские — для поверхностей.

3. Тип нагрева

• Конвекция/теплопроводность: Для этого подойдут ТЭНы.
• Излучение: Варианты с кварцевыми или микатермическими нагревателями обеспечат эффективное отопление.
• Быстрый отклик: Подойдут толстопленочные или керамические нагреватели.

4. Безопасность и долговечность

• Герметичные устройства предпочтительнее негерметичных.
• Саморегулирующиеся PTC-нагреватели помогут избежать перегрева.
• Монолитные и стич-нагреватели идеальны для бытового использования.

5. Монтаж и подключение

• Выбор резьбы, фланцев и штуцеров зависит от конкретного применения.
• Напряжение: 220 В для бытового использования и 380 В для промышленных систем.
• Для монтажа потребуются базовые инструменты: ключ, тестер, термопаста для обеспечения надежного контакта.

6. Бюджет и эффективность

• Дешевые варианты: ТЭНы из стали.
• Премиум-класс: керамика и силикон, у которых КПД выше 90%.

Материалы: сравнение свойств

Дополнительные советы для проекта

• Тестирование: Обязательно проверьте сопротивление спирали с помощью омметра и убедитесь в отсутствии короткого замыкания.
• Безопасность: Используйте термореле, защиту от сухого хода и заземление. Открытые спирали следует избегать в бытовых условиях.
• Срок службы: Обычно составляет от 5 до 15 лет. Правильный монтаж и регулярная чистка помогут продлить срок службы устройства.
• Экология: Керамика и мика являются экологически чистыми материалами, не выделяющими токсины.
• Инновации: Рассмотрите использование гибридных решений (ИК + конвекция) для повышения энергоэффективности.

Правильный выбор нагревательного элемента основан на технических характеристиках и требованиях вашего проекта. В следующей части статьи мы рассмотрим, как провести детальный анализ потребностей вашего проекта и выбрать идеальный вариант нагревательного элемента для достижения максимальной эффективности и надежности.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Как провести детальный анализ потребностей проекта

Для того чтобы выбрать идеальный нагревательный элемент, необходимо провести детальный анализ требований вашего проекта. Учитывая ранее рассмотренные типы нагревательных элементов и критериям выбора, следующими шагами будут оценка параметров вашего проекта и определение нужного типа нагревателя.

1. Определение специфики проекта

Первым делом важно четко определиться с задачами, которые должен решить нагревательный элемент. Задайте себе следующие вопросы:

• Каковы условия эксплуатации? (влажность, температура, наличие химически активной среды)
• В каком объеме требуется нагрев? (количество жидкости, сроки нагрева)
• Какие требования к безопасности? (изолированная система, защита от перегрева)

2. Анализ условий эксплуатации

Анализ условий эксплуатации включает в себя исследование факторов, могущих повлиять на выбор нагревательного элемента, среди которых:

• Температура окружающей среды: Определите максимальные и минимальные значения, с которыми может столкнуться нагреватель.
• Состав и состояние среды: Исследуйте, будет ли нагревательные элементы контактировать с агрессивными жидкостями или газами, и выберите соответствующий материал.
• Предполагаемая нагрузка: Убедитесь, что мощность нагревателя соответствует объему и теплоемкости среды.

3. Выбор типа нагрева

Исходя из анализа, вам нужно выбрать способ нагрева. Например:

• Конвекционный нагрев: Подходит для нагрева воздуха или не очень высоковязких жидкостей.
• Теплопроводный нагрев: Используется для жидкостей с высокой теплопроводностью.
• Инфракрасный (ИК) нагрев: Обеспечивает быстрый и эффективный нагрев в широкой области применения.

4. Рассмотрение требований к монтажу

Определите условия установки нагревательного элемента, включая:

• Доступность для монтажа и замены.
• Требования к электропитанию (напряжение и мощность).
• Наличие пространства для установки и использования.

5. Оценка бюджета

Финансирование проекта также играет важную роль. Определите, сколько средств вы готовы потратить. Учтите:

• Исходную стоимость нагревательного элемента.
• Затраты на установку и обслуживание.
• Энергетические расходы во время эксплуатации.

6. Прямые и косвенные расходы на обслуживание

Также важно рассмотреть аспект обслуживания нагревательного элемента. Убедитесь, что выбранная модель требует минимальных затрат на обслуживание и имеет долгий срок службы.

7. Консультация с производителями

Для кастомных проектов стоит напрямую консультироваться с производителями. Профессионалы помогут подобрать правильный элемент с учетом всех ваших требований и проектов.

8. Примеры расчетов и практическое применение

Практическое применение знаний позволяет не только увидеть, как работают нагревательные элементы, но и применить их в своем проекте. Вот, например, расчет для установки нагревателя в бойлер объемом 100 литров, где необходимо увеличить температуру воды с 20°C до 80°C:

• Дано: Объем = 100 л, плотность воды = 1 кг/л, теплоемкость воды ≈ 4,18 Дж/(г·°C), ΔT = 60°C.
• Расчет: Мощность = (100 × 1 × 4.18 × 60) / (0.9 × 1800) ≈ 90 Вт.

Из этого расчета видно, что для эффективного нагрева потребуется мощность около 3-4 кВт, в зависимости от эффективности системы. Таким образом, для этих условий подойдут ТЭНЫ из нержавеющей стали.

Заключение

Выбор нагревательного элемента — это ответственный и важный процесс, который требует детального подхода и анализа. Учитывая все вышеизложенные факторы и примеры расчетов, вы сможете сделать обоснованный выбор, который максимально удовлетворит требования вашего проекта. Изучив детали, вы получите возможность не только оптимизировать работу системы, но и сократить затраты как в процессе эксплуатации, так и в процессе монтажа.
