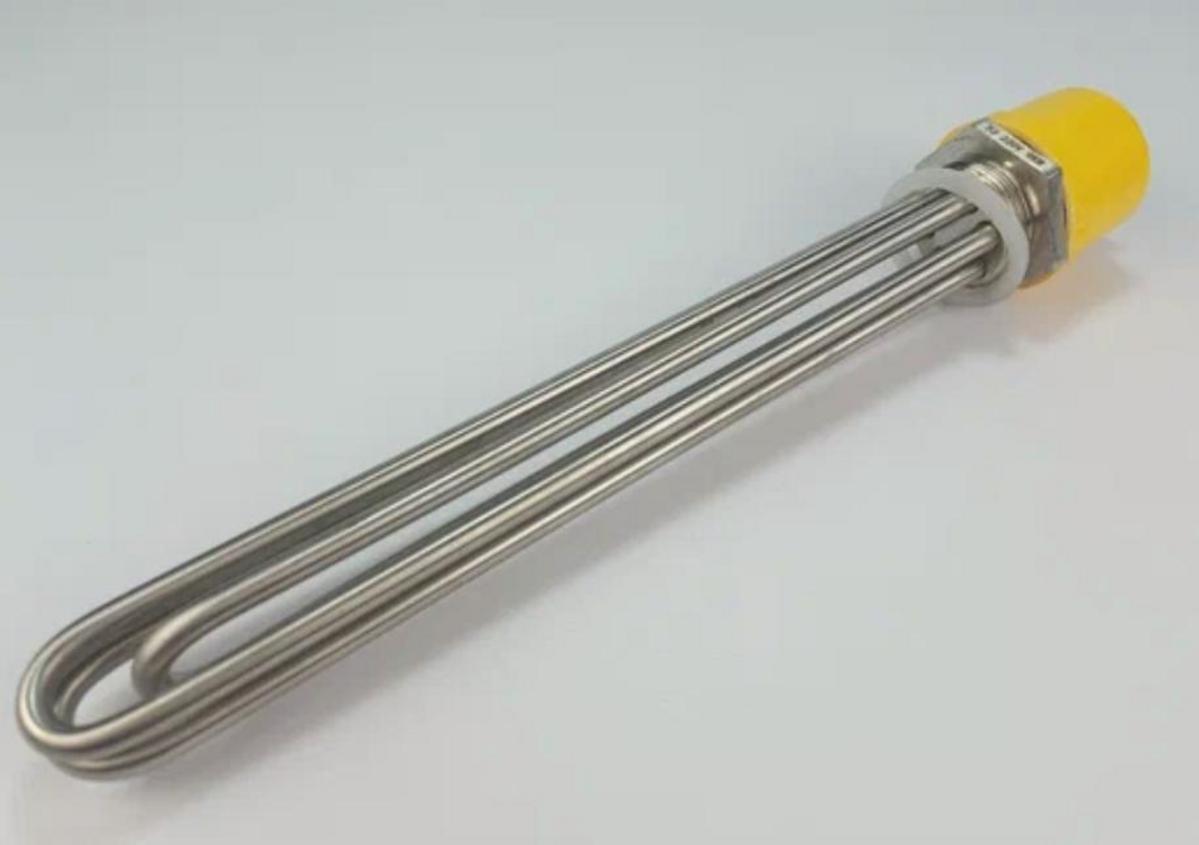

Нагревательный ТЭНБ 9кВт(нержавеющий ТЭН), оцинкованный фланец) для электрокотла 380Вт Резьба фланца G2 1/2

Эффективность и надежность: Комплексный подход к выбору ТЭНБ 9 кВт для промышленных и бытовых электрокотлов

В современных промышленных и бытовых системах отопления и горячего водоснабжения ключевую роль играют нагревательные элементы. От их характеристик зависит не только эффективность процесса, но и общая экономика эксплуатации, надежность системы и безопасность. В контексте электрокотлов, работающих от трехфазной сети 380 В, особый интерес представляет нагревательный блок ТЭНБ 9 кВт (трубчатый электронагревательный блок) с нержавеющим нагревательным элементом и оцинкованным фланцем с резьбой G2 1/2. Этот компонент является стратегическим выбором для руководителей технических департаментов, главных инженеров, специалистов по закупкам и эксплуатации, стремящихся к оптимизации капитальных и операционных затрат при сохранении высокой производительности и долговечности оборудования.

Ключевые понятия и терминология

Для глубокого понимания функционала и преимуществ данного нагревательного элемента необходимо разобраться в основной терминологии:

• ТЭНБ (Трубчатый ЭлектроНагревательный Блок): Сборка из нескольких трубчатых электронагревателей, герметично закрепленных в одном фланце. Представляет собой готовое решение для нагрева жидкости, обеспечивающее компактность и удобство монтажа. В отличие от одиночных ТЭНов, блоки предлагают более высокую общую мощность при меньших габаритах монтажного отверстия.
• Мощность 9 кВт: Общая электрическая мощность, потребляемая блоком для преобразования в тепловую энергию. Часто реализуется как три независимые секции по 3 кВт, что позволяет ступенчато управлять нагревом, адаптируясь к текущей потребности в тепле и оптимизируя энергопотребление.
• Трехфазная сеть 380 В: Стандартный тип электроснабжения для мощного промышленного и бытового оборудования. Использование 380 В обеспечивает более стабильное и эффективное распределение нагрузки по фазам, снижая токовые нагрузки на проводку по сравнению с однофазным подключением высокой мощности.
• Нержавеющая сталь: Материал оболочки нагревательных элементов. Отличается высокой коррозионной стойкостью к агрессивным средам (вода, антифризы, слабые кислоты), устойчивостью к высоким температурам и механическим нагрузкам. Применение нержавеющей стали существенно увеличивает срок службы ТЭНа и обеспечивает чистоту нагреваемой среды.
• Оцинкованный фланец: Деталь, обеспечивающая герметичное соединение ТЭНБ с корпусом котла или резервуара. Выполняется из углеродистой стали с цинковым покрытием для повышения коррозионной стойкости в условиях повышенной влажности и конденсации вне нагреваемой среды. Цинкование предотвращает окисление и разрушение фланца, продлевая срок службы узла.
• Резьба G2 1/2: Стандартная трубная резьба, соответствующая диаметру около 2,5 дюймов (примерно 63,5 мм). Этот типоразмер широко применяется в котельном оборудовании, обеспечивая простоту замены и унификацию монтажных решений. Она гарантирует надежное и герметичное крепление блока в корпусе котла.
• Теплоноситель: Жидкость, циркулирующая в системе отопления или ГВС, которая принимает тепло от ТЭНа и передает его потребителю. В качестве теплоносителя чаще всего используется вода, но также применяются антифризы на основе пропиленгликоля или этиленгликоля для систем, работающих при отрицательных температурах.

Конструктивные особенности и инженерные преимущества ТЭНБ 9 кВт

Конструкция ТЭНБ 9 кВт специально разработана для обеспечения максимальной эффективности и надежности в условиях интенсивной эксплуатации. Рассмотрим детали:

• Многоэлементная компоновка: Блок состоит из 2-3 трубчатых нагревателей (чаще всего трех по 3 кВт), герметично запрессованных или приваренных к фланцу. Такая конфигурация позволяет не только достигать высокой суммарной мощности, но и обеспечивает важную функцию ступенчатого регулирования. Это означает, что система управления котла может включать ТЭНы поочередно (например, 3, 6 или 9 кВт), что критически важно для адаптации к изменяющейся тепловой нагрузке и значительной экономии электроэнергии в периоды неполной потребности в мощности.
• Материал нагревательных элементов: Использование нержавеющей стали для оболочки ТЭНов является ключевым фактором их долговечности и безопасности. Нержавеющая сталь марки AISI 304 или AISI 321 обладает превосходной устойчивостью к электрохимической коррозии, накипеобразованию и воздействию различных химических реагентов, которые могут присутствовать в водопроводной воде или антифризах. Это минимизирует риски преждевременного выхода из строя, сокращая расходы на обслуживание и замену.
• Фланец из оцинкованной углеродистой стали: Фланец, являющийся несущей и герметизирующей частью, изготавливается из прочной углеродистой стали и подвергается горячему цинкованию. Этот процесс создает защитный слой цинка, который эффективно противостоит коррозии в условиях повышенной влажности и конденсата на внешней стороне котла, где фланец контактирует с окружающей средой. Цинковое покрытие также повышает механическую прочность соединения. Герметичность обеспечивается высококачественной сваркой или пайкой нагревательных элементов во фланец и уплотнительными прокладками при монтаже.
• Стандартная резьба G2 1/2: Применение унифицированной крупной резьбы значительно упрощает монтаж, демонтаж и замену ТЭНБ. Это позволяет использовать стандартные инструменты и фитинги, сокращая время установки и требования к квалификации персонала. Для эксплуатирующих организаций это означает снижение затрат на специальное оборудование и ускорение ремонтных работ.

Анализ эксплуатационных характеристик и экономический эффект

Выбор ТЭНБ 9 кВт с нержавеющими элементами и оцинкованным фланцем оправдан не только техническими параметрами, но и значимыми экономическими преимуществами для B2B-потребителей:

• Долговечность и снижение TCO (Total Cost of Ownership): Нержавеющая сталь в сочетании с оцинкованным фланцем обеспечивает изделию значительно более долгий срок службы по сравнению с аналогами из менее стойких материалов. Это напрямую сокращает затраты на частые замены, простой оборудования и трудозатраты на обслуживание, снижая общую стоимость владения системой. Прогнозируемый срок службы такого ТЭНБ может достигать 5-7 лет и более при правильной эксплуатации.
• Устойчивость к коррозии и снижение рисков: Устойчивость к коррозии критически важна для работы с различными теплоносителями, включая антифризы и водопроводную воду переменного качества. Это минимизирует риск пробоев, протечек и аварийных остановок системы, что особенно важно для промышленных объектов, где непрерывность работы является приоритетом.
• Энергоэффективность через ступенчатое регулирование: Возможность ступенчатого включения групп нагревательных элементов (3-6-9 кВт) позволяет точно адаптировать мощность котла к текущей тепловой нагрузке. Это предотвращает перерасход электроэнергии в периоды пониженной потребности в тепле, например, в межсезонье или при неполной загрузке системы. В результате достигается существенная экономия на эксплуатационных расходах за счет оптимизации потребления электроэнергии.
• Высокая надежность и безопасность: Конструкция ТЭНБ рассчитана на работу при давлении до 2,5-3 атмосфер, что является стандартным показателем для большинства систем отопления. Высокая герметичность и устойчивость к механическим воздействиям гарантируют безопасную эксплуатацию и предотвращают утечки теплоносителя, что важно для соблюдения норм промышленной безопасности.
• Компактность и простота установки: Блочная конструкция позволяет получить высокую мощность в относительно небольшом объеме. Это упрощает проектирование котлов и резервуаров, сокращает требования к монтажному пространству и обеспечивает легкость интеграции в существующие или новые системы.

Для принятия информированного решения рассмотрим сравнительную таблицу различных типов нагревательных элементов, которые могут быть альтернативой или использоваться в схожих задачах. Это позволит оценить уникальные преимущества ТЭНБ 9 кВт.

Данная таблица наглядно демонстрирует, что ТЭНБ 9 кВт с нержавеющими элементами и оцинкованным фланцем является оптимальным балансом между первоначальными инвестициями, долговечностью, эксплуатационной эффективностью и надежностью. Его характеристики делают его предпочтительным выбором для систем, где требуется стабильность работы и минимизация затрат на обслуживание.

Принимая решение о внедрении или модернизации систем отопления, недостаточно лишь оценить базовые характеристики компонентов. Важно углубиться в аспекты практической реализации, интеграции и долгосрочного управления жизненным циклом, что обеспечит максимальный экономический эффект и надежность в эксплуатации.

Продвинутая практика внедрения и оптимизации ТЭНБ в промышленных системах

Переходя от выбора к практическому применению, руководителям и техническим специалистам необходимо учитывать нюансы внедрения, интеграции и последующей эксплуатации блочных ТЭНов. Это включает в себя не только физический монтаж, но и системное планирование, автоматизацию, контроль и анализ данных для достижения максимальной операционной эффективности и минимизации рисков.

Пошаговая реализация и интеграция ТЭНБ в инженерные системы

Эффективное внедрение ТЭНБ 9 кВт требует структурированного подхода, охватывающего все этапы от проектирования до мониторинга.

Этап 1: Проектирование и подбор

• Анализ потребностей и тепловых нагрузок: Определение точного объема и температуры теплоносителя, необходимого для поддержания заданных параметров. Расчет пиковых и средних тепловых нагрузок, а также определение запаса мощности.
  • Роль: Инженер-проектировщик, Технический директор.
  • Артефакты: Техническое задание (ТЗ) на систему, Теплотехнический расчет, Энергетический аудит.
• Выбор ТЭНБ и совместимого оборудования: Подбор ТЭНБ с оптимальными характеристиками (мощность 9 кВт, нержавеющая сталь, оцинкованный фланец G2 1/2) в соответствии с ТЗ. Выбор электрокотла, насосного оборудования, расширительных баков, запорной арматуры и автоматики, совместимых с резьбой G2 1/2 и рабочим давлением до 3 атм.
  • Роль: Инженер по закупкам, Инженер-конструктор.
  • Артефакты: Спецификация оборудования, Чертежи сборки.
• Разработка электрической схемы и системы автоматики: Проектирование схемы подключения ТЭНБ к трехфазной сети 380 В с учетом ступенчатого регулирования мощности (3х3 кВт). Включение в схему датчиков температуры, реле давления, предохранительных клапанов и контроллеров для автоматизации процесса нагрева и обеспечения безопасности.
  • Роль: Инженер-электрик, Специалист по АСУ ТП.
  • Артефакты: Электрические схемы, Схемы автоматизации.

Этап 2: Монтаж и пусконаладка

1. Подготовка монтажной площадки: Обеспечение доступа к месту установки, проверка соответствия присоединительных размеров, наличие необходимых инструментов и расходных материалов.
2. Монтаж ТЭНБ и подключение трубопроводов: Установка ТЭНБ в предназначенное отверстие электрокотла или резервуара, обеспечение герметичности соединения с помощью стандартных уплотнительных элементов для резьбы G2 1/2. Подключение трубопроводов теплоносителя.
   • Роль: Монтажник, Сантехник.
   • Контроль качества: Визуальный осмотр герметичности, контроль затяжки.
3. Электрическое подключение: Выполнение подключения ТЭНБ к электросети 380 В согласно разработанной схеме. Обязательная проверка фазировки, надежности контактов, наличия защитного заземления и установка УЗО (устройства защитного отключения) или дифавтоматов.
   • Роль: Электромонтажник.
   • Контроль качества: Измерение сопротивления изоляции, проверка заземления, тестирование УЗО.
4. Гидравлические испытания и запуск: Заполнение системы теплоносителем, проведение опрессовки для проверки герметичности под рабочим давлением (до 2,5-3 атм). Первичный запуск системы, проверка работы насосов, автоматики и ступенчатого включения ТЭНов.
   • Роль: Инженер по пусконаладке, Оператор.
   • Контроль качества: Протоколы опрессовки, Акт ввода в эксплуатацию.

Этап 3: Эксплуатация и мониторинг

• Настройка и калибровка автоматики: Оптимизация параметров работы контроллеров для поддержания заданной температуры и давления, а также для эффективного использования ступенчатого регулирования мощности.
• Регулярное техническое обслуживание (ТО): Включает проверку состояния ТЭНов, фланцевых соединений, электрических контактов, качества теплоносителя (pH, жесткость, наличие примесей). Периодичность ТО определяется производителем и интенсивностью эксплуатации.
  • Роль: Инженер по эксплуатации.
  • Артефакты: Журнал ТО, Регламент технического обслуживания.
• Мониторинг и анализ данных: Сбор данных о потреблении электроэнергии, температуре теплоносителя, давлении в системе. Использование систем SCADA или BMS (Building Management System) для удаленного мониторинга и анализа трендов, что позволяет своевременно выявлять отклонения и оптимизировать режимы работы.
  • Роль: Специалист по аналитике, Эксплуатационный менеджер.
  • Артефакты: Отчеты по энергопотреблению, Аналитические данные.

Кейсы применения и стратегические аспекты выбора

Рассмотрим, как ТЭНБ 9 кВт интегрируется в различные B2B-сценарии и какие стратегические преимущества он дает.

Кейс 1: Модернизация промышленной системы ГВС для производственного цеха

Проблема: Производственный цех крупного машиностроительного завода испытывал частые простои из-за выхода из строя нагревательных элементов в накопительных водонагревателях. Использовались ТЭНы из углеродистой стали с неоцинкованными фланцами, что приводило к быстрой коррозии и необходимости ежегодной замены, особенно при работе с водопроводной водой переменного качества.

Решение: Было принято решение о замене устаревших нагревателей на ТЭНБ 9 кВт с нержавеющими элементами и оцинкованным фланцем G2 1/2. За счет стандартизированной резьбы, интеграция прошла без изменения конструкции баков. Была также внедрена система ступенчатого управления мощностью.

Результат:

• Сокращение простоев на 80%: Благодаря высокой коррозионной стойкости нержавеющей стали, срок службы ТЭНБ увеличился с 1 года до 5 лет.
• Экономия на электроэнергии до 15%: Ступенчатое включение позволило точно адаптировать мощность к текущей потребности в ГВС, избегая перерасхода энергии.
• Снижение затрат на обслуживание: Отпала необходимость в ежегодной замене, что сократило расходы на материалы и работу техперсонала.

Кейс 2: Внедрение резервной системы отопления в агропромышленном комплексе

Проблема: Тепличное хозяйство, использующее газовое отопление, нуждалось в надежной и быстроразвертываемой резервной системе для поддержания температуры при авариях на газопроводе или пиковых нагрузках, особенно в зимний период. Система должна была работать на антифризе.

Решение: В каждом из трех контуров отопления были установлены электрокотлы с двумя ТЭНБ 9 кВт (общая мощность 18 кВт на контур). Выбор нержавеющей стали был критичен из-за использования пропиленгликолевого антифриза. Оцинкованные фланцы обеспечили надежность внешней части в условиях высокой влажности теплиц.

Результат:

• Гарантированная устойчивость к авариям: При сбоях газовой системы, электрические котлы автоматически включались, предотвращая замораживание растений и убытки.
• Эффективная работа с антифризом: Нержавеющие ТЭНы показали высокую совместимость с теплоносителем, предотвращая коррозию и выход из строя.
• Гибкость управления: Ступенчатое регулирование позволяло точно дозировать тепло при неполной потребности, дополняя основную систему.

Экономика владения и жизненный цикл ТЭНБ

Оценка экономической эффективности выбора ТЭНБ 9 кВт должна базироваться на расчете полного жизненного цикла продукта, учитывая как первоначальные инвестиции, так и операционные затраты. Долговечность, энергоэффективность и низкие требования к обслуживанию позиционируют этот тип ТЭНБ как стратегически выгодное решение.

*Примечание: Расчет OPEX на энергию является ориентировочным и зависит от региональных тарифов и фактической загрузки оборудования. Указанные диапазоны демонстрируют общую тенденцию.

Из таблицы видно, что, несмотря на несколько более высокие начальные инвестиции, ТЭНБ из нержавеющей стали с оцинкованным фланцем демонстрирует значительное снижение операционных расходов и общей стоимости владения на длительном горизонте. Основные факторы экономии — это увеличенный срок службы, снижение затрат на ремонт и обслуживание, а также возможность оптимизации энергопотребления.
