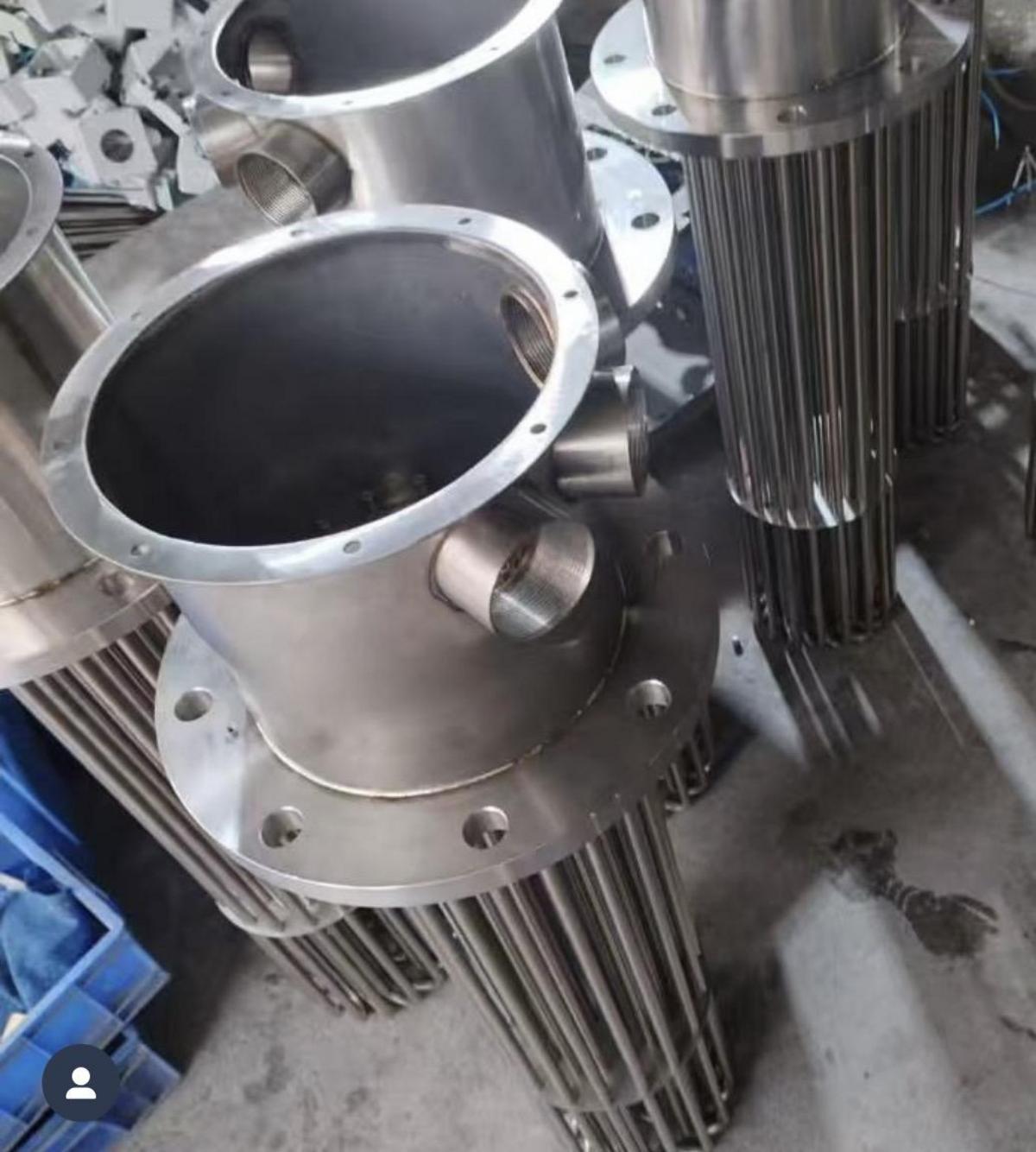

Мощные блок тэны для бойлеров 50-500 кВт
Мощные блок тэны для бойлеров 50-500 кВт
Основные характеристики и конструктивные особенности
Конструкция и компоновка
Высокомощные блок ТЭНы мощностью свыше 50 кВт представляют собой сложные конструкции, в которых объединено большое количество отдельных нагревательных элементов. Каждый ТЭН в составе такого блока изолирован и надежно закреплен во фланце, что обеспечивает равномерное распределение тепла и предотвращает локальный перегрев. Основу конструкции составляют трубки из специальных материалов, внутри которых размещены спирали из нихромовой проволоки, надежно изолированные диэлектриками высокого качества.
В отличие от стандартных блоков мощностью 3-18 кВт, промышленные системы могут включать до 10-15 и более отдельных нагревателей, расположенных в специально рассчитанной конфигурации. Фланцы для таких систем изготавливаются из толстостенного металла и часто получают резьбовые соединения размеров G 2,5″ и больше для обеспечения необходимой герметичности при высоких давлениях.
Материалы и их специфика
Для производства мощных блок ТЭНов используются высокотехнологичные материалы, подобранные с учетом экстремальных условий эксплуатации. Основные варианты материалов включают:
- Жаропрочная нержавеющая сталь — остаётся наиболее популярным выбором благодаря отличной коррозионной стойкости и способности выдерживать высокие температуры без деградации.
- Специальные сплавы — для особо агрессивных сред применяют нержавеющую сталь с покрытием Incoloy (2.4858), устойчивую к серо- и фторсодержащим, щелочным и слабокислотным средам.
- Титаносодержащие трубки — позволяют достигать максимального срока эксплуатации, обеспечивая работу ТЭНов без деградации в течение 10+ лет.
- Медные и латунные компоненты — используются в критических узлах для гарантии максимальной теплопроводности.
- Углеродистая чёрная сталь — иногда используется в менее требовательных приложениях, где коррозионная стойкость не является критическим параметром.
Параметры мощности и энергопотребления
Диапазон мощностей и конфигурации
Промышленные блок ТЭНы в диапазоне 50-500 кВт производятся по индивидуальным заказам и требуют тщательного расчета. Хотя стандартные системы обычно производятся мощностью от 3 до 18 кВт, компании-производители способны создавать специализированные конструкции значительно большей мощности. Например, компания «Индустрия ТЭН» может изготовить системы максимальной мощностью до 100 кВт, однако для диапазона 50-500 кВт требуется особое конструирование.
Система работы основана на принципе модульного усиления: несколько высокомощных ТЭНов (по 100-150 кВт каждый) объединяются в единый блок, позволяя достичь требуемой суммарной мощности без снижения ресурса отдельных элементов.
Система питания и напряжение
Для блоков мощностью 50-500 кВт применяется исключительно трехфазная сеть переменного тока напряжением 380 В (максимум 660 В для особых случаев). Каждый ТЭН в составе блока обычно подключается на напряжение 220-230 В и соединяется по схеме «Звезда» для обеспечения сбалансированной нагрузки на сеть.
Система подключения таких мощных блоков требует использования специальных кабелей сечением от 16 до 120 кв.мм в зависимости от конкретной мощности. Установка дополнительно оснащается автоматическими выключателями, контактами и системами защиты от перегрузки.
Тепловые потоки и удельная мощность
Удельная тепловая мощность стандартных блок ТЭНов составляет 9-12 Вт/см², но для особомощных систем этот показатель может достигать 60 Вт/см². Это означает, что специализированные высокомощные конструкции способны передавать тепло в 5-6 раз эффективнее, чем обычные модели, при практически одинаковом размере.
Использование специальных смесей порошковых изоляторов вместо традиционного периклаза позволяет значительно увеличить коэффициент теплопроводности, что дает возможность достигать высоких плотностей тепловых потоков без превышения максимальной рабочей температуры нихромовой спирали, а следовательно, без снижения ресурса работы.
Применение в промышленности
Основные области использования
Мощные блок ТЭНы 50-500 кВт находят применение в следующих ключевых секторах:
| Отрасль | Описание |
|---|---|
| Энергетика и теплоэнергетика | Системы центрального отопления больших жилых комплексов, промышленных предприятий и учреждений используют такие блоки как основное или резервное средство нагрева. |
| Судостроение, железнодорожный и нефтегазовый транспорт | Системы используются для подогрева топлива, масла и рабочих жидкостей в экстремальных условиях эксплуатации, обеспечивая надежность. |
| Жилищно-коммунальное хозяйство | Крупные системы подоснабжения горячей водой многоквартирных домов и учреждений часто оснащаются такими системами для быстрого нагрева. |
| Специальные промышленные установки | Автоклавы для стерилизации, калориферы и большие парогенераторы также требуют высокомощных ТЭНов. |
| Химическая промышленность | Нагрев рабочих жидкостей и химических растворов посредством использования жидкого метода передачи тепла. |
Обширный ассортимент применения высокомощных ТЭНов открывает новые возможности в различных сферах, однако для обеспечения их эффективной работы необходимы строгие стандарты и контроль качества.
Конструктивные особенности высокомощных блоков
Система креплений и присоединения
При проектировании бойлеров с высокомощными блоками ТЭН важно учитывать надежные системы крепления. Посадочный размер для промышленных установок, как правило, варьируется от 300 до 450 мм, что способствует равномерному распределению нагрузок на фланцы. Трубки ТЭНов в составе блока могут иметь диаметры от 8-10 мм для стандартных систем до 16-18 мм для высокомощных конфигураций, таким образом, обеспечивая максимальную механическую прочность и устойчивость к высоким внутренним давлениям.
Резьбовые соединения фланцев для таких систем чаще всего имеют размеры G 2″ или G 2,5″, что позволяет достигнуть отличной герметичности соединений даже при циклических изменениях температуры и давления.
Система изоляции и герметизации
Ключевым аспектом конструкции блоков ТЭНов является двухэтапная система герметизации. Первый этап включает в себя герметизацию самих ТЭНов, где изоляция спирали осуществляется с помощью диэлектриков и закрытия концов трубок. Второй этап сосредоточен на герметизации соединений между ТЭНа и фланцем. Применение современных изоляционных материалов, таких как смешанные порошковые изоляторы, позволяет обеспечить высокую теплопроводность и эффективную передачу тепла от нихромовой спирали к рабочей жидкости.
Оребренные ТЭНы: специальное применение
Преимущества оребренных ТЭНов
Для специфических условий нагрева, особенно когда необходимо обогревать газовые среды или быстро нагревать движущиеся потоки, применяются оребренные ТЭНы большой мощности. Оребрение изготавливается методами, такими как навивка стальной гофрированной ленты или накатка алюминиевой трубы на основную оболочку ТЭНа. Это позволяет увеличить теплоотдающую площадь поверхности, тем самым снижая нагрузку на ватт и температуру самого электронагревателя, что в свою очередь позволяет увеличить мощность ТЭНа до 2,5 раз без ухудшения надежности и ресурса работы.
Использование оребренных ТЭНов помогает не только сократить количество нагревательных элементов в системе, но также упрощает конструкцию блока и снижает его стоимость. Такой подход позволяет значительно увеличить эффективность работы при меньшем занимаемом объёме.
Расчет требуемой мощности для крупных бойлеров
Формула и ее применение
Для оценки необходимой мощности блока ТЭНов применяется специальная формула:
P = 0,0011 × V × (t_k — t_n) / T
- P — требуемая мощность в кВт
- V — объем жидкости в литрах
- t_k — конечная температура жидкость в °C
- t_n — начальная температура жидкость в °C
- T — время нагрева в часах
Например, для бойлера объемом 5000 литров с требованием нагрева от 10°C до 60°C за 2 часа, расчет потребной мощности будет следующим:
P = 0,0011 × 5000 × (60 — 10) / 2 = 137,5 кВт
Таким образом, использование мощных блоков ТЭНов позволяет значительно ускорить процесс нагрева, увеличивая производительность всей системы.
Производители и предложения на рынке
Основные российские производители
На российском рынке выделяются несколько крупных производителей, предлагающих блоки ТЭНов высокой мощности:
| Компания | Описание |
|---|---|
| Индустрия ТЭН | Крупнейший производитель трубчатых нагревательных элементов с возможностью изготовления нестандартных изделий. |
| Концерн Термаль | Разработка и производство ТЭНов различной конфигурации согласно международным и российским стандартам. |
| ПромНагрев | Производство блоков ТЭНов от 4 штук, с возможностью создания специальных конфигураций. |
Возможности под заказ
Заказчики имеют возможность предоставить свои чертежи или образцы, на основе которых производители осуществляют полное проектирование и изготовление специализированного блока ТЭНов. Вся продукция проходит тщательный контроль качества и испытания перед передачей клиента, что гарантирует надежность и долговечность работы систем.
Особенности использования в высокомощных установках
Система управления и контроля температуры
Для блоков мощностью 50-500 кВт достаточно часто используется система контроля температуры, которая включает в себя термопару или датчик температуры для обеспечения точного контроля нагреваемой жидкости. Это особенно актуально для веществ, подверженных воспламенению, таких как масла. Для обеспечения эффективного функционирования систем отопления и горячего водоснабжения обычно применяются релейные или электронные блоки, которые включают и выключают ТЭНы в зависимости от заданной температуры.
Система безопасности и защиты
Для высокомощных блоков ТЭНов предусмотрены многоуровневые системы безопасности:
- Термоограничитель — срабатывает при превышении критической температуры спирали, отключая ТЭН.
- Предохранители — установлены для защиты от коротких замыканий в каждом ТЭНе.
- Автоматические выключатели — обеспечивают защиту от поражения электрическим током.
- Система контроля герметичности — предотвращает попадание воды в электрическую часть ТЭНа.
Использование современных систем защиты и управления обеспечивает надежность работы мощных блоков ТЭНов, минимизируя риски аварийных ситуаций и обеспечивая длительный срок службы оборудования.
