Мини ТЭН: идеальное решение для компактного обогрева
Устройство и принцип работы мини ТЭНов

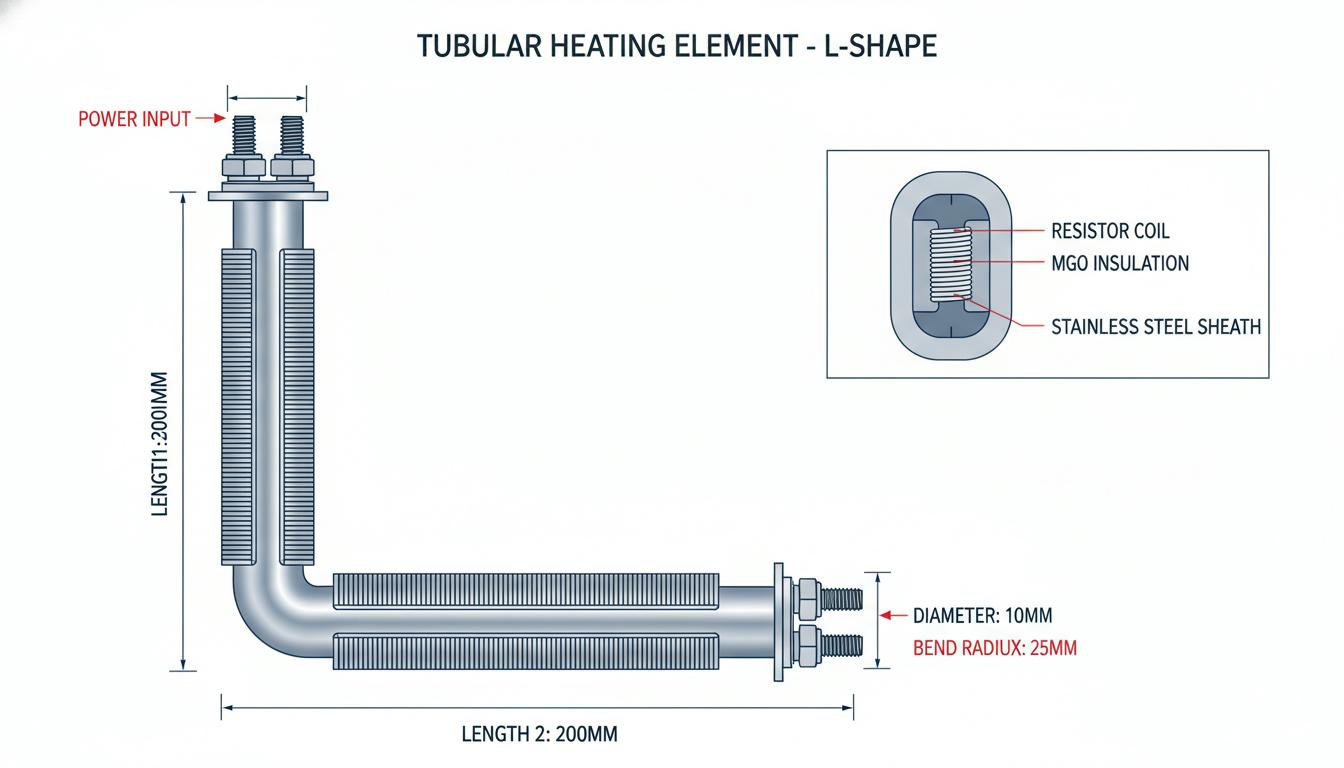

Основные компоненты мини ТЭНа включают металлическую трубку диаметром от 6 до 19 мм, нихромовую или фехралевую спираль внутри, диэлектрический наполнитель (обычно оксид магния) для тепло- и электроизоляции, керамический изолятор и контактные стержни. Спираль нагревается электрическим током (220 или 380 В), тепло равномерно распределяется по оболочке и передается жидкой, газообразной или твердой среде.
В компактных версиях, таких как ТЭН для водонагревателя Теплокс ЭНВ-Мини, мощность достигает 2 кВт при посадочном диаметре 70 мм, что идеально для мини-бачков. Такие элементы герметичны, исключают короткое замыкание и обеспечивают равномерный нагрев поверхности. Материалы оболочки — нержавеющая сталь, медь или титан — подбираются под агрессивные среды, включая воду с примесями.
Принцип работы прост: ток через спираль с высоким сопротивлением генерирует тепло, которое через наполнитель (с теплопроводностью, но без электропроводности) доходит до трубки и нагревает среду. В мини-форматах это позволяет быстро достигать рабочих температур без значительных потерь энергии.
Типы мини ТЭНов: мокрые и сухие
Мини ТЭНы классифицируют по контакту с нагреваемой средой: мокрые (погружные, напрямую в воду) и сухие (изолированные в колбе). Для компактного обогрева сухие варианты предпочтительны из-за устойчивости к накипи.
| Характеристика | Мокрый мини ТЭН | Сухой мини ТЭН |
|---|---|---|
| Контакт с водой | Прямой | Изолированный (в колбе) |
| Накипь | Образуется быстро (до 10 мм при 60–80°C), снижает эффективность | Не образуется на элементе |
| Срок службы | 1,5–2 года, требует чистки и замены анода | Дольше, гарантия выше |
| Замена | С сливом воды, разборкой | Без слива, простая (раскрутить/закрутить) |
| Нагрев | Быстрее (на 10–15%) | Медленнее, но равномернее; компенсируется двойным ТЭНом |
| Стоимость | Ниже | Выше из-за конструкции |
| Обслуживание | Частое (анод, чистка лимонной кислотой) | Реже, но нужен титановый анод |
Сухие мини ТЭНы с титановым анодом «вечны» — не истощаются, защищают бак от коррозии без замены, но требуют электроники. Мокрые уязвимы к солям жесткости: магниевый анод разрушается, накипь перегревает элемент.
Формы корпусов мини ТЭНов включают прямые, изогнутые, кольцевые, спиральные и оребренные для усиления теплоотдачи в компактных системах.
Преимущества мини ТЭНов для компактного обогрева
Компактность и универсальность: Диаметр от 6–19 мм, длина от 280 мм, мощность 0,01–12 кВт (мини-версии до 2–3 кВт) позволяют интегрировать в портативные бойлеры (например, ЭНВ-Мини), чайники, стиральные машины и радиаторы. Это идеально подходит для малых резервуаров, где блок ТЭНов (ТЭНБ) объединяет несколько элементов для регулировки мощности.
Эффективность и безопасность: Равномерный нагрев без пробоя тока, низкий риск перегрева; возможны датчики температуры, предохранители и антизамерзание (срабатывание при 0–+2°C). В отоплении тепло быстро смешивается с воздухом или водой, что выравнивает температуру.
Долговечность сухих мини ТЭНов: Отсутствие накипи и простота замены обеспечивают более длительный срок службы по сравнению с крупными аналогами. В проточных мини-системах возможен мгновенный нагрев без бака.
Экономия: Регулировка мощности отключением элементов в блоке и использование турбонагрева для быстрого старта позволяют сократить потребление электроэнергии.
Дополнительные плюсы включают низкую цену базовых моделей, жаропрочные спирали (фехраль/нихром) и возможность адаптации под различные среды (щелочи, кислоты, газы).
Недостатки и как их минимизировать
Несмотря на идеальность для компактных задач, существуют определенные ограничения:
- Мокрые: Накипь, коррозия и короткий срок службы, которые можно минимизировать путем регулярной чистки и использования титановым анода.
- Сухие: Медленный нагрев, высокая цена и зависимость от анода, который необходимо менять в срок.
- Общие: Высокая мощность (5–10 кВт в проточных моделях) требует отдельного кабеля/автомата, а слабый напор снижает эффективность.
- Ограниченный ассортимент запчастей.
Выбор проверенных производителей минимизирует риски; важно избегать механической чистки, используя только лимонную кислоту.
Применение мини ТЭНов в компактных системах
Бытовые водонагреватели: В мини-бойлерах типа Теплокс ЭНВ-Мини (ТЭН 2 кВт, d=70 мм) используются для нагрева малых объемов без необходимости слива при замене. Проточные модели идеально подойдут для кухни и ванной (например, Термекс 350 Stream), обладая компактными размером и мощностью.
Отопление и обогрев: Мини ТЭНы находят широкое применение в радиаторах и воздушных системах, обеспечивая равномерный прогрев помещений. Они также позволяют реализовать антизамерзание для труб.
Промышленность и портативные устройства: Нагрев масел и газов в малых резервуарах, использование блоков ТЭНБ для регулировки (отключаемые элементы) в различных устройствах, таких как чайники и стиральные машины.
Инновации: Турбонагрев, таймеры и электронное управление позволяют добиться точности и повышения эффективности обогрева.
Сравнение с альтернативами и рекомендации по выбору
| Критерий | Мини ТЭН (сухой) | Проточный без ТЭНа | Крупный ТЭН |
|---|---|---|---|
| Компактность | Высокая | Высокая | Низкая |
| Мощность | 0,01–3 кВт | 5–10 кВт+ | 3–12 кВт+ |
| Накипь | Нет | Зависит | Есть |
| Цена | Средняя | Высокая | Низкая/средняя |
| Для 1–2 точек | Идеально | Да | Переизбыток |
Выбор для компактного обогрева: Рекомендуется отдавать предпочтение сухому мини ТЭНу с титановым анодом для жесткой воды — его долговечность оправдывает более высокую цену. Обратите внимание на параметры, такие как мощность по объему (1–2 кВт для мини-бачков), диаметр (6–13 мм), материал (нержавейка или титан) и наличие защитных механизмов. Для портативности можно рассматривать проточные модели с мини ТЭНами, но не забудьте проверить проводку.
Эксперты рекомендуют учитывать развернутую длину, среду, температуру и проводить тестирование на совместимость. Отзывы потребителей часто акцентируют внимание на простоте использования и надежности мини ТЭНов в быту.
Перспективы развития мини ТЭНов
Современные мини ТЭНы продолжают эволюционировать: внедряются суперфехралевые спирали для жаропрочности, интегрируются датчики ИИ-управления и разрабатываются гибридные блоки для энергосбережения. В 2026 году ожидается рост популярности титановых моделей, обеспечивающих «нулевое» обслуживание, что делает их идеальными для смарт-домов, где компактность и эффективность играют ключевую роль в решении задач обогрева без компромиссов.
Эта информация собрана из технических описаний, сравнений и экспертных обзоров, охватывающих все аспекты использования мини ТЭНов. Следующая часть статьи углубит тему практического применения и расчетов мощности для различных сценариев.
Практические кейсы применения мини ТЭНов
Изучив устройство и преимущества мини ТЭНов, полезно рассмотреть их практическое применение в различных сферах. Мини ТЭНы становятся незаменимыми в ситуациях, где требуется быстрое и эффективное решение для обогрева. Приведем несколько ярких примеров использования этих устройств в реальной жизни.
Нагрев воды в бытовых водонагревателях
Мини ТЭНы находят широкое применение в бытовых водонагревателях, особенно в компактных моделях, таких как Теплокс ЭНВ-Мини. Эти устройства способны быстро нагревать небольшие объемы воды, что делает их идеальными для квартир и дач с ограниченным пространством. Например, Мини ТЭН с мощностью 2 кВт может успешно справиться с задачей нагрева 10 литров воды всего за 20–30 минут.
Промышленное использование
В промышленных условиях мини ТЭНы применяются для нагрева различных жидкостей и газов в малых резервуарах. Это решение позволяет сократить энергозатраты и ускорить процессы, поскольку мини ТЭНы обеспечивают более компактный обогрев, чем традиционные варианты.
Портативные устройства
В мобильных устройствах, таких как сменные нагревательные элементы для чайников или стиральных машин, мини ТЭНы обеспечивают быстрый и эффективный обогрев. При этом их небольшие размеры позволяют создавать лёгкие и удобные в использовании устройства, которые можно легко переносить и подключать к электрической сети.
Компактные системы отопления
В системах отопления мини ТЭНы используются для равномерного прогрева помещений. Их можно интегрировать в радиаторы или системы антизамерзания, что особенно актуально в регионах с холодным климатом. Использование сухих мини ТЭНов в таких системах минимизирует проблемы с коррозией и накипью, обеспечивая более длительный срок службы.
Расчет мощности мини ТЭНа
Правильный расчет мощности мини ТЭНа необходим для обеспечения эффективного обогрева, особенно в маленьких помещениях или для нагрева ограниченных объемов воды. Следует учитывать следующие параметры:
- Объем нагреваемой среды: Объем воды, который необходимо нагреть, напрямую влияет на требуемую мощность устройства.
- Температура нагрева: Разница между желаемой и исходной температурой определяет, сколько энергии нужно для нагрева.
- Время нагрева: Чем быстрее требуется нагрев, тем большая мощность необходима.
Формула для расчета необходимой мощности (в ваттах) для нагрева воды может быть представлена следующим образом:
P = V * ΔT * 1.16
где:
- P — мощность в ваттах;
- V — объем воды в литрах;
- ΔT — разница в температуре в градусах Цельсия (конечная температура минус начальная температура).
Таким образом, зная нужные параметры, можно быстро определить какой мини ТЭН подойдет для конкретной задачи.
Технические инновации и будущее мини ТЭНов
С каждым годом мини ТЭНы становятся всё более совершенными благодаря внедрению новых технологий. Например, интеграция датчиков температуры и ИИ-управления позволяет оптимизировать работу устройства и снизить энергозатраты. Таким образом, будущие модели могут автоматически регулировать свою мощность в зависимости от реальных условий эксплуатации, что значительно повысит их эффективность.
Возможно, в ближайшие годы мы увидим увеличенное использование гибридных блоков, которые смогут сочетать функции обогрева и контроля температуры, делая системы более универсальными и гибкими в использовании. Эти инновации также помогут справляться с задачами энергосбережения, что актуально в свете все увеличивающихся затрат на электроэнергию. Прогнозируется также рост популярности моделей с титановым анодом, которые требуют минимального ухода и обеспечивают продолжительный срок службы.
С учетом всех этих аспектов, можно сделать вывод, что мини ТЭНы останутся важным элементом в системах обогрева и нагрева. Их компоненты, полезные характеристики и области применения продолжают расширяться, открывая новые возможности для пользователей и производителей.
Следующий раздел статьи будет посвящен подробнее обсудим альтернативные решения и технологии в области обогрева, и сравним их с мини ТЭНами, чтобы понять, какие системы обогрева наилучшим образом отвечают многим задачам современных пользователей.
