Купить нагревательный элемент: ваш идеальный выбор сегодня

Основные типы нагревательных элементов

Современный рынок предлагает разнообразные типы нагревательных элементов, каждый из которых имеет свои особенности и область применения. Выбор правильного варианта зависит от конкретных задач, требований к мощности, температурному режиму и условиям эксплуатации.

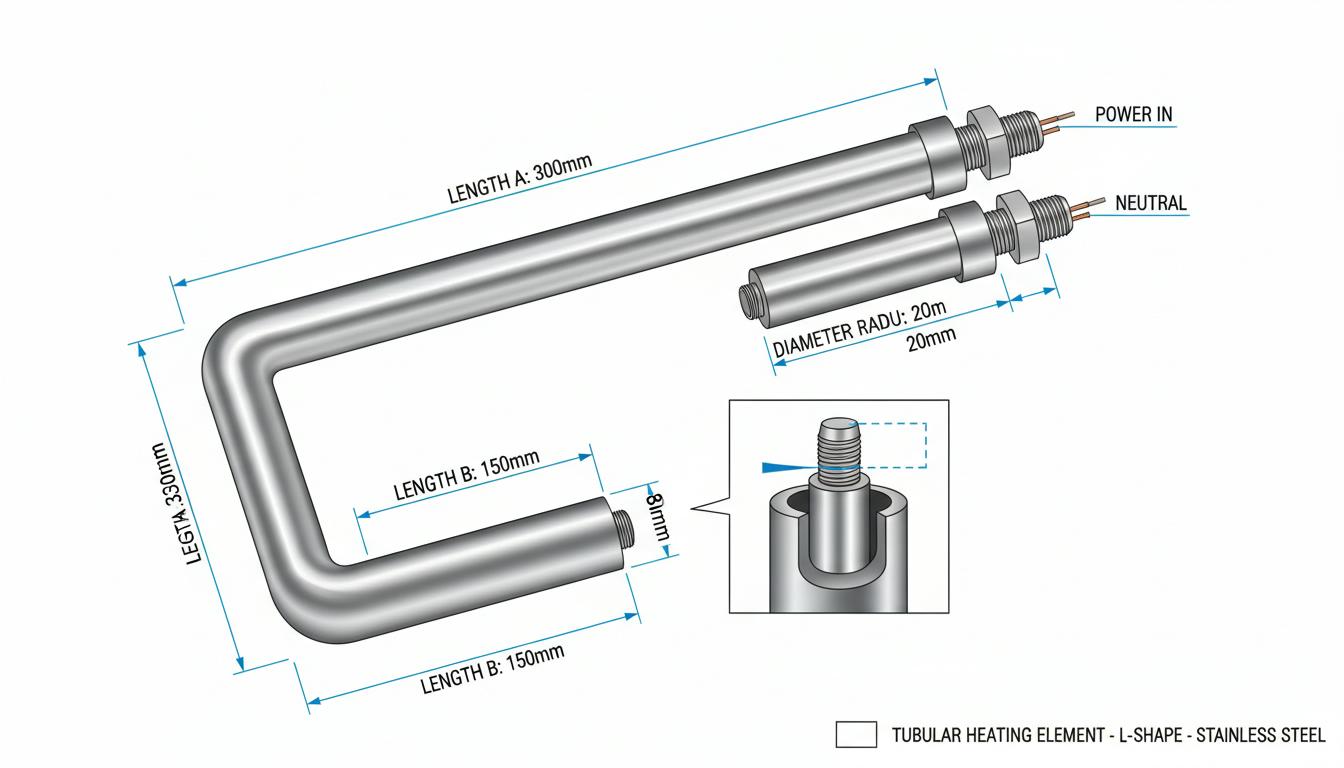

Трубчатые нагревательные элементы (ТЭНы)

ТЭНы — это классический и наиболее распространенный тип нагревательных элементов, состоящих из металлической трубки диаметром 8–18 мм, внутри которой расположена спираль из жаропрочного сплава. Конструкция включает изоляционный материал (обычно оксид магния) и выводы для подключения к электросети.

Главные преимущества ТЭНов:

• Высокая надежность и долговечность благодаря защите металлическим корпусом;
• Устойчивость к перегреву и коррозии;
• Универсальность применения — подходят для нагрева воды, воздуха и поверхностей;
• Стабильная работа и безопасность при длительном использовании;
• Применение в водонагревателях, электроплитах, конвекторах и промышленном оборудовании.

ТЭНы выпускаются в различных конфигурациях для разных задач нагрева. Их конструкция позволяет эффективно передавать тепло нагреваемой среде и обеспечивает максимальный контакт с воздухом или жидкостью.

Монолитные нагревательные элементы

Монолитные нагреватели представляют собой логическое развитие технологии ТЭНов с дополнительными ребрами для отвода тепла. Это один из самых современных и эффективных типов нагревательных элементов.

Характеристики монолитных элементов:

• Обеспечивают быстрый нагрев и равномерное распределение тепла благодаря плотной конструкции;
• Не подвержены перегреву при работе;
• Минимальный уровень шума во время эксплуатации — главное преимущество перед ТЭНами;
• Производятся в нескольких конфигурациях: плоская панель, V-образный (с двумя ребрами) и Х-образный (с четырьмя ребрами) варианты;
• Идеальный выбор для качественного обогрева помещений.

Монолитные элементы считаются оптимальным решением для долговременного использования благодаря эффективности, безопасности и долговечности.

Стич-нагревательные элементы (игольчатые)

Игольчатые нагреватели — это современный тип элементов с высокой скоростью нагрева, предназначенный для быстрого нагрева воздуха в помещениях.

Основные характеристики:

• Максимальный контакт с нагреваемым воздухом или поверхностью ускоряет передачу тепла;
• Высокая прочность и устойчивость к коррозии обеспечивают долговечность;
• Работают безопасно и не «сжигают» кислород;
• Часто используются в обогревателях с активной циркуляцией воздуха;
• Наряду с монолитными элементами, считаются оптимальными для долгосрочной работы.

Микатермические элементы

Микатермические нагреватели кардинально отличаются от других типов своим принципом работы. Они основаны на использовании слоев слюды (мики) в качестве изоляционного материала и проводника тепла.

Особенности конструкции:

• Состоят из нескольких слоев с нагревательными элементами, размещенными между пластинами из слюды;
• Генерируют как конвекционное, так и инфракрасное излучение;
• Обеспечивают более эффективный нагрев для быстрого и равномерного обогрева помещений;
• Подходят для микатермических обогревателей специального типа.

Патронные нагреватели

Патронные ТЭНы имеют специальную конструкцию, где резистивный провод наматывается на керамический сердечник из уплотненного оксида магния.

Особенности:

• Высокая мощность по сравнению с металлическими ТЭНами;
• Доступны прямоугольные конфигурации с катушками проволоки, проходящими несколько раз по длине цилиндра;
• Применяются в специализированном оборудовании.

Кольцевые (хомутовые) нагреватели

Кольцевые нагреватели имеют специальную конструкцию для локального нагрева цилиндрических поверхностей.

Конструкция и применение:

• Изготавливаются в виде хомута из пластины с внутренней расположенной спиралью и изолирующим составом;
• Позволяют прогревать определенные зоны труб, бочек, барабанов, экструдеров;
• Обычно оснащены фиксаторами на болтах для надежного зажима на поверхности контейнера.

Плоские нагреватели

Плоские нагреватели имеют плоскую прямоугольную форму и предназначены для поверхностного нагрева.

Характеристики:

• Крепятся непосредственно к нагреваемой поверхности;
• Внутреннее устройство схоже с кольцевыми нагревателями;
• Изоляционный материал — миканит или керамика;
• Типичное применение: поверхностный нагрев штампов, форм, плит, резервуаров, каналов;
• Характеризуются низким энергопотреблением, высокой скоростью разогрева;
• Обеспечивают равномерное температурное поле на поверхности;
• Стабильно работают при колебаниях напряжения и в условиях повышенной вибрации.

Спиральные нагреватели

Спиральные ТЭНы — это компактные и мощные элементы специального назначения.

Особенности конструкции:

• Представляют собой трубки с круглым или прямоугольным сечением;
• Содержат нихромовую спираль, завитую различного диаметра;
• Обеспечивают очень высокую удельную мощность;
• Позволяют достичь высоких температур при малых габаритах;
• Используются для нагрева литников горячеканальных систем в пресс-формах.

Керамические нагреватели

Керамические элементы отличаются особыми теплотехническими свойствами.

Преимущества:

• Обеспечивают быстрый нагрев (до 90% теплоотдачи);
• Равномерный прогрев поверхности;
• Нетоксичны и не выделяют вредные вещества;
• Не окисляются при нагреве;
• Термостойкие до 1000°C;
• Часто используются в лабораторном оборудовании, сушилках и промышленных печах.

Толстопленочные нагреватели

Толстопленочные элементы — это современное решение для прецизионного нагрева.

Характеристики:

• Напечатаны на подложке из керамики или металла;
• Имеют низкую тепловую массу для быстрого отклика;
• Обеспечивают высокую плотность мощности;
• Обладают равномерным полем нагрева и стабильностью при вибрации;
• Низкое энергопотребление;
• Применяются в медицине, автомобилестроении и для прецизионного нагрева различных форм;
• Ограничение: недостаточная мощность для крупных систем.

Миканитовые элементы

Миканитовые нагреватели используют слюдосодержащие материалы для высокотемпературных приложений.

Особенности:

• Термостойкие до 1000°C;
• Гибкие и позволяют создавать нагреватели особо тонкой конструкции;
• Обеспечивают равномерную отдачу тепла по всей рабочей поверхности;
• Высокая термостойкость и долгий срок службы;
• Главный недостаток: повышенная хрупкость при механическом воздействии.

Материалы нагревательных элементов

Выбор материала критически влияет на производительность и надежность нагревателя. Различные материалы предназначены для работы в определенных температурных диапазонах и условиях.

Нихром (никель-хромовый сплав)

Нихром (NiCr) — наиболее используемый материал для нагревательных элементов благодаря своим универсальным свойствам.

Преимущества:

• Высокая температура плавления до 1400°C;
• Устойчив к окислению при высоких температурах;
• Высокая эластичность позволяет формировать спирали различных конфигураций;
• Большое удельное сопротивление обеспечивает эффективное преобразование электрической энергии в тепло;
• Стабильная работа и надежность при длительной эксплуатации.

Фехраль (железо-хром-алюминиевый сплав)

Фехраль — еще один популярный материал для высокотемпературных нагревателей.

Характеристики:

• Способен функционировать при очень высоких температурах;
• Устойчив к термическому окислению;
• Часто используется наряду с нихромом в промышленных приложениях.

Дисилицид молибдена

Дисилицид молибдена (MoSi₂) — высокоспециализированный материал для экстремальных условий.

Особенности:

• Состоит из металлокерамического композита;
• Имеет высокую температуру плавления;
• Отличная коррозионная устойчивость;
• Применяется в высокотемпературных печах;
• Обеспечивает работу при температурах, недостижимых для других материалов.

Карбид кремния

Карбид кремния — керамический материал для высокотемпературных приложений.

Возможности:

• Функционирует при очень высоких температурах;
• Устойчив к термическому окислению;
• Применяется в специализированном промышленном оборудовании.

Нержавеющая сталь

Нержавеющая сталь используется для оболочек и корпусов нагревателей.

Свойства:

• Устойчива к коррозии при контакте с жидкостями и влагой;
• Обеспечивает долгий срок службы оборудования;
• Часто применяется для фланцевых нагревателей в водопроводных системах и промышленности.

Алюминий

Алюминиевые нагреватели отличаются особыми эксплуатационными характеристиками.

Преимущества и ограничения:

• Легкость конструкции и герметичность;
• Механическая прочность;
• Менее устойчивы к нагрузкам по сравнению с углеродистой сталью;
• Способны долго служить и выдерживать длительные статические нагрузки;
• Обеспечивают хорошую теплопередачу.

Медь и медные сплавы

Медные нагреватели применяются в специальных приложениях.

Характеристики:

• Литые электронагреватели из меди отличаются устойчивостью к коррозии;
• Обеспечивают длительный срок службы;
• Используются в пресс-формах и экструдерах;
• Благодаря высокой теплопроводности обеспечивают эффективный нагрев.

Силикон

Силиконовые нагреватели используются в специфических приложениях, особенно в пищевой промышленности.

Преимущества:

• Высокая теплоотдача и эффективность;
• Выдерживает широкий температурный диапазон;
• Высокая эластичность позволяет создавать гибкие нагреватели любой формы;
• Химически и термически устойчив;
• Минимальная масса и нетоксичность;
• Равномерное распределение тепла по всей поверхности без зон перегрева;
• Безопасен для здоровья людей, активно используется в столовых и пищевом производстве.

Ключевые критерии выбора нагревательного элемента

При выборе нагревателя следует учитывать множество факторов, которые обеспечат оптимальное соответствие требованиям конкретной задачи.

1. Назначение и область применения

Прежде всего определите, для чего вам нужен нагреватель:

• Для обогрева помещений: ТЭНы, монолитные или микатермические элементы в конвекторах;
• Для нагрева воды: ТЭНы в водонагревателях, фланцевые нагреватели в резервуарах;
• Для промышленного оборудования: спиральные, кольцевые, плоские нагреватели в зависимости от конкретной машины;
• Для пищевой промышленности: силиконовые нагреватели;
• Для высокотемпературных печей: элементы из дисилисида молибдена, карбида кремния.

2. Требуемая мощность

Мощность нагревателя определяет скорость нагрева и эффективность:

• Малая мощность (100–500 Вт): для компактных приборов и локального нагрева;
• Средняя мощность (500–3000 Вт): для бытовых приборов и небольших промышленных установок;
• Высокая мощность (3000–10000+ Вт): для крупных производственных систем.

3. Диапазон рабочих температур

Выбор материала зависит от требуемого диапазона температур:

• До 800°C: нихромовые и ферралевые элементы;
• 800–1200°C: керамические, миканитовые элементы;
• Выше 1200°C: дисилицид молибдена, карбид кремния.

4. Среда нагрева

Материал корпуса и изоляции должен соответствовать среде:

• Вода: нержавеющая сталь, медь, алюминий;
• Воздух: любые материалы, но предпочтительны теплопроводные;
• Химические вещества: специальные материалы, устойчивые к коррозии (нержавеющая сталь, титан, специальные покрытия).

5. Требования к быстродействию

• Быстрый нагрев: монолитные, керамические, плоские нагреватели;
• Стандартный нагрев: ТЭНы, стич-нагреватели;
• Контролируемый нагрев: PTC-элементы (саморегулирующиеся, мощность падает при перегреве).

6. Уровень шума

• Бесшумная работа: монолитные элементы (главное преимущество);
• Средний уровень шума: ТЭНы;
• Активная циркуляция: стич-нагреватели работают без шума благодаря конструкции.

7. Размеры и форма

• Компактные приборы: спиральные, патронные нагреватели;
• Поверхностный нагрев: плоские, кольцевые элементы;
• Универсальное применение: ТЭНы различных конфигураций;
• Гибкие нагреватели: силиконовые, миканитовые элементы.

8. Стабильность при экстремальных условиях

• При вибрации: плоские нагреватели, толстопленочные элементы;
• При колебаниях напряжения: плоские нагреватели;
• При механических нагрузках: литые алюминиевые и медные нагреватели.

9. Долговечность и надежность

Для долговременного использования рекомендуются:

• Монолитные нагревательные элементы;
• Стич-нагревательные элементы;
• ТЭНы с защитой от коррозии;
• Литые нагреватели из прочных материалов.

Специализированные типы нагревателей для промышленности

Фланцевые нагреватели

Фланцевые нагреватели — это крупные блоки ТЭНов, размещенные на общем фланце, предназначенные для промышленных применений.

Применение:

• Водоподготовка и водоснабжение;
• Нефтяная промышленность;
• Химическая промышленность;
• Оболочки из стали, нержавейки, меди или инколоя.

Циркуляционные проточные нагреватели

Циркуляционные нагреватели представляют собой емкость, сквозь которую пропускается жидкость.

Конструкция и применение:

• Внутри размещаются керамические сухие ТЭНы в трубах;
• По мере протекания жидкость нагревается до нужной температуры;
• Применяются в нефтехимической, атомной и нефтегазовой промышленности.

Боковые погружные нагреватели

Боковые нагреватели состоят из нескольких труб на общем фланце с размещенными внутри керамическими ТЭНами.

Типы и применение:

• Врезные и погружные конфигурации;
• Для нагрева масла и больших резервуаров с водой;
• Для поддержания оптимальной температуры при хранении парафина, мазута, битума;
• Не контактируют с жидкостями (косвенный нагрев).

Ленточные нагреватели

Ленточные нагреватели применяются в промышленных печах для поверхностного нагрева.

Особенности:

• Универсальное промышленное применение;
• Эффективный контакт с нагреваемой поверхностью.

Переходим к следующей части статьи, где мы рассмотрим рекомендации по выбору нагревательных элементов для различных ситуаций и дополнительных факторов, влияющих на надежность и качество.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Рекомендации по выбору для различных ситуаций

Для бытовых конвекторов и обогревателей

При выборе нагревательных элементов для бытовых конвекторов и обогревателей оптимальный выбор — это монолитные или стич-нагревательные элементы. Они обеспечивают высокий уровень эффективности и безопасности, а также минимальный уровень шума в процессе работы. Монолитные конструкции особенно рекомендованы для создания комфортной атмосферы в жилых помещениях.

В случае ограничения бюджета, хорошей альтернативой станут качественные ТЭНы известных производителей, которые обеспечивают достойный уровень надежности и эффективности.

Для водонагревателей и бойлеров

Для водонагревателей и бойлеров лучшим выбором окажутся трубчатые ТЭНы, изготовленные из нержавеющей стали или меди. Эти материалы гарантируют надежный нагрев воды и защиту от коррозии, что значительно продлевает срок службы оборудования. Для крупных промышленных систем разумно использовать фланцевые нагреватели, которые способны обеспечить стабильность и эффективность в больших объемах.

Для сушилок и лабораторного оборудования

Если вы ищете решение для сушилок и лабораторного оборудования, керамические нагреватели станут оптимальным вариантом. Их высокая скорость нагрева (до 90% теплоотдачи) и термостойкость до 1000°C делают их идеальными для таких задач. Кроме того, они нетоксичны, что особенно важно в лабораторных условиях.

Для высокотемпературных печей

При выборе нагревательных элементов для высокотемпературных печей следует рассматривать материалы, способные справляться с экстремальными условиями, такие как дисилицид молибдена или карбид кремния. Эти элементы не только выдерживают высокие температуры, но и обладают отличной коррозионной устойчивостью, обеспечивая стабильную работу в тяжелых условиях.

Для гибких нагревающих элементов

Силиконовые или миканитовые нагреватели представляют собой идеальное решение для создания гибких нагревательных систем. Они обеспечивают равномерное распределение тепла, имеют долгий срок службы и высокую токсикологическую безопасность, что делает их особенно подходящими для применения в пищевой промышленности.

Для локального поверхностного нагрева

Если требуется локальный поверхностный нагрев, рекомендованы плоские либо кольцевые нагреватели. Эти элементы эффективны для нагрева штампов, форм, труб и контейнеров, обеспечивая устойчивость к вибрациям и механическим воздействиям. Они могут надежно прогревать конструкции, не требуя больших энергетических затрат.

Для саморегулирующихся систем

Для систем, требующих автоматического контроля температуры, идеальными станут PTC-полимерные нагреватели. Они обладают свойством снижать мощность при перегреве, что позволяет предотвратить аварийные ситуации и делает их подходящими для применения в автомобилях и медицинском оборудовании.

Факторы надежности и качества

При покупке нагревательного элемента важно обратить внимание на следующие ключевые аспекты:

Технические характеристики

• Убедитесь, что номинальная мощность соответствует вашим требованиям;
• Проверьте, чтобы рабочее напряжение соответствовало вашей электросети (от 12В до 600В);
• Диаметр и длина нагревательного элемента должны подходить для вашего оборудования;
• Материал корпуса должен быть устойчив к коррозии в предполагаемой среде применения.

Качество исполнения

• Оцените полную герметичность и качественную герметизацию соединений;
• Обратите внимание на качество изоляционных материалов (оксид магния, керамика, силикон);
• Проверьте надежность крепления выводов и контактных разъемов.

Сертификация и соответствие

• Убедитесь в наличии необходимых сертификатов качества;
• Проверьте соответствие промышленным стандартам;
• Наличие гарантийного обслуживания от производителя — важный фактор, который повысит вашу уверенность в покупке.

Заключение

Учтя все вышеперечисленные рекомендации, вы сможете сделать обоснованный выбор нагревательного элемента в зависимости от ваших нужд и условий эксплуатации. Правильный подход гарантирует эффективность и надежность, что в конечном итоге влияет на долговечность вашего оборудования. Выбор правильного нагревательного элемента позволит вам не только обеспечить нужный уровень комфорта или производительности, но и существенно сократить расходы на эксплуатацию и обслуживание.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
