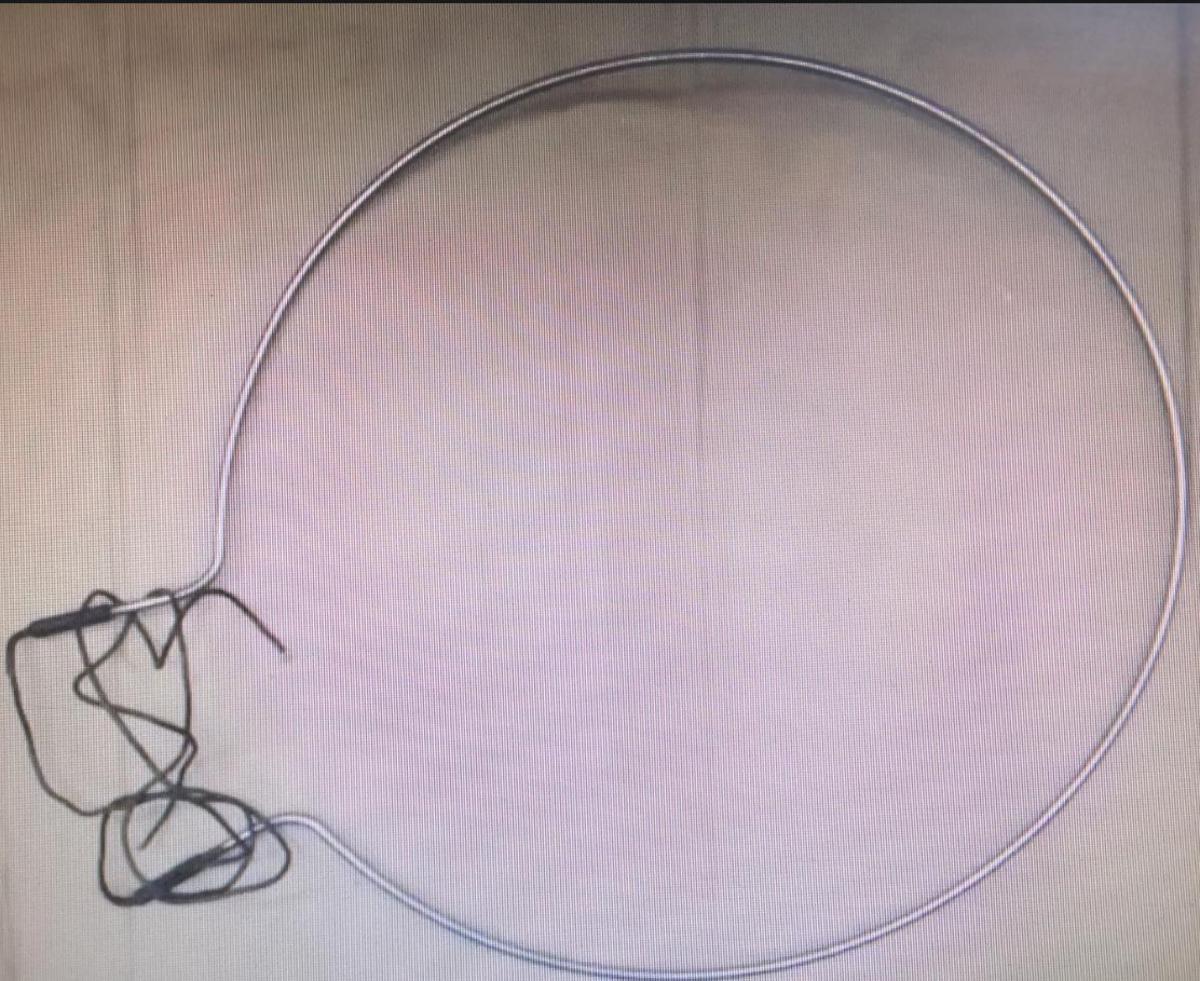

Круглый воздушный ТЭН, на 220В, диаметром 400 мм

Выбор и технические характеристики круглых воздушных ТЭНов 220В, длиной 400 мм

Оптимизация производственных процессов и обеспечение надёжного функционирования нагревательных систем в промышленных и бытовых условиях критически зависят от правильного выбора трубчатых электронагревателей (ТЭНов). В фокусе данного обзора — круглые воздушные ТЭНы на 220В, длиной 400 мм, ключевые компоненты для множества воздухонагревательных установок. Мы рассмотрим их конструктивные особенности, вариации, критерии выбора и экономические аспекты, что позволит руководителям проектов, техническим директорам и специалистам по закупкам принимать обоснованные решения.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Устройство для преобразования электрической энергии в тепловую посредством нагревательного элемента (спирали), расположенного внутри металлической трубки.
• Сухой ТЭН: Тип ТЭНа, предназначенный для нагрева воздуха или других газообразных сред, где нагревательный элемент изолирован от прямого контакта с окружающей средой. В контексте водонагревателей «сухой» означает, что ТЭН помещен в защитную колбу и не контактирует с водой напрямую, но в воздушных системах все ТЭНы по сути «сухие» в отношении среды нагрева.
• Оребрённый ТЭН: Разновидность трубчатого ТЭНа, оснащенная дополнительными металлическими пластинами (оребрением) на внешней поверхности трубки. Эти оребрения значительно увеличивают площадь теплообмена, что повышает эффективность передачи тепла в движущемся воздушном потоке.
• Магнезия (оксид магния): Высококачественный минеральный изолятор, который заполняет пространство между нагревательной спиралью и металлической оболочкой ТЭНа. Обеспечивает электрическую изоляцию спирали от корпуса и эффективную передачу тепла от спирали к оболочке.
• Электрическое сопротивление: Свойство проводника, препятствующее прохождению электрического тока, что приводит к выделению тепла (Закон Джоуля-Ленца). Спираль ТЭНа изготавливается из материалов с высоким удельным электрическим сопротивлением.

Конструкция и базовые технические параметры

Круглый воздушный ТЭН представляет собой высокотехнологичный компонент, конструкция которого оптимизирована для безопасного и эффективного нагрева воздуха. Его ядро — это спираль из проволоки с высоким электрическим сопротивлением (например, нихрома или фехрали), расположенная внутри металлической трубки. Пространство между спиралью и внутренней стенкой трубки плотно заполнено магнезией. Этот минеральный порошок не только предотвращает короткое замыкание между спиралью и оболочкой, но и обеспечивает превосходную теплопередачу от нагревательного элемента к внешней трубке. Вся конструкция герметично запаяна для защиты внутренних элементов от воздействия внешней среды, влаги и механических повреждений.

Для рассматриваемой категории ТЭНов ключевыми характеристиками являются:

• Форма и размеры: Круглый трубчатый ТЭН с длиной активной части 400 мм. Стандартные диаметры внешней трубки варьируются от 8 до 16 мм, с наиболее распространенным значением около 13 мм для воздушных нагревателей данной длины. Возможно изготовление ТЭНов изогнутой формы, например, U-образных или W-образных, для более компактного размещения и оптимизации площади нагрева в ограниченном пространстве.
• Напряжение питания: 220 В. Это стандартное напряжение для однофазных электрических сетей в России и большинстве европейских стран, что делает эти ТЭНы универсальными для широкого спектра применения — от бытовых приборов до промышленных установок средней мощности.
• Мощность: Для ТЭНа длиной 400 мм мощность может значительно варьироваться. Гладкие (неоребрённые) воздушные ТЭНы обычно имеют мощность в диапазоне от 300 Вт до 1000 Вт. Однако оребрённые модели, за счет увеличенной площади теплообмена и способности работать при высоких скоростях обдува, могут достигать мощности в 2500–3000 Вт и выше при той же активной длине. Выбор мощности определяется требуемой тепловой нагрузкой и объемом нагреваемой среды.
• Материалы оболочки: Наиболее часто используются углеродистая сталь и нержавеющая сталь.
  • Углеродистая сталь: Экономичный вариант, подходящий для нагрева неагрессивного воздуха в условиях, где не требуется высокая коррозионная стойкость и температура поверхности не превышает 450 °C.
  • Нержавеющая сталь: Предпочтительна для условий с повышенной влажностью, химически агрессивной средой или высокими температурами (до 600 °C и выше на поверхности ТЭНа), обеспечивая значительно больший срок службы и надёжность.
• Типы исполнения:
  • Гладкие ТЭНы: Используются для нагрева спокойного или медленно движущегося воздуха. Применяются в сушильных шкафах, электрокотлах и других устройствах, где скорость воздушного потока не является критичной.
  • Оребрённые ТЭНы: Оптимальны для систем с принудительной циркуляцией воздуха, таких как тепловые пушки, калориферы, воздушные завесы, промышленные вентиляторы. Оребрение многократно увеличивает поверхность теплоотдачи, что позволяет быстрее и эффективнее нагревать большие объёмы воздуха при скорости потока от 6 м/с.

Крепление и подключение

Эффективность и безопасность эксплуатации ТЭНа во многом зависят от правильного монтажа и подключения. Воздушные ТЭНы длиной 400 мм на 220В оснащаются различными типами крепежей:

• Штуцеры с резьбой: Позволяют надёжно закрепить ТЭН в корпусе оборудования, обеспечивая герметичность и механическую прочность соединения.
• Винтовое крепление: Используется для фиксации ТЭНа посредством кронштейнов или монтажных планок, приваренных к оболочке ТЭНа.
• Планки для монтажа: Применяются для установки нескольких ТЭНов в нагревательных блоках, обеспечивая равномерное распределение элементов и удобство обслуживания.

Электрические контакты, как правило, представляют собой клеммы или разъёмы типа «папа»/«мама», рассчитанные на коммутацию при 220В и соответствующей мощности. Важно обеспечить надёжное электрическое соединение для предотвращения перегрева контактов и обеспечения безопасности.

Массовые маркировки и классификация по средам нагрева (ГОСТ 13268-88)

Для стандартизации и упрощения выбора ТЭНы классифицируются согласно ГОСТ 13268-88 по типу нагревательной среды и материалу оболочки. Эта классификация имеет решающее значение для обеспечения соответствия ТЭНа условиям эксплуатации и прогнозируемого срока службы.

Для круглых воздушных ТЭНов диаметром около 13 мм и длиной 400 мм на 220 В, мощность может достигать:

• В спокойном воздухе (обозначения S, T) — от 400 Вт до 1 кВт.
• В движущемся воздухе (обозначения O, K) — до 2,5-3 кВт, благодаря эффективному теплоотводу, который обеспечивается оребрением.

Экономические аспекты и факторы TCO (Total Cost of Ownership)

При выборе ТЭНов для B2B-сегмента критически важен не только первоначальный бюджет, но и совокупная стоимость владения (TCO). Правильный выбор материала и типа исполнения напрямую влияет на операционные расходы, энергоэффективность и частоту обслуживания.

• Первоначальные инвестиции vs. Долговечность:

  ТЭНы из углеродистой стали обычно дешевле, но их срок службы может быть значительно ниже в агрессивных или высокотемпературных условиях. Нержавеющая сталь (например, AISI 304, AISI 316) увеличивает начальные затраты, но обеспечивает высокую коррозионную стойкость и жаропрочность, что продлевает срок службы, снижает частоту замен и, как следствие, уменьшает затраты на обслуживание и простой оборудования. Для систем, работающих в средах с повышенной влажностью или наличием химически активных веществ, выбор нержавеющей стали оправдан, несмотря на более высокую цену.

• Энергоэффективность и операционные расходы:

  Мощность ТЭНа должна точно соответствовать требуемой тепловой нагрузке. Недостаточная мощность приведет к перегрузке элемента и медленному нагреву, избыточная – к повышенному энергопотреблению без фактической необходимости. Оребрённые ТЭНы, хотя и дороже гладких, обеспечивают значительно более высокую теплоотдачу при наличии принудительного воздушного потока. Это позволяет достигать требуемых температур быстрее и с меньшими потерями, что напрямую снижает затраты на электроэнергию в долгосрочной перспективе.

• Минимизация простоев и затрат на обслуживание:

  Надёжность ТЭНа — ключевой фактор, влияющий на TCO. Частые отказы приводят к незапланированным простоям оборудования, потерям в производстве и дополнительным расходам на ремонт и замену. Выбор ТЭНа, соответствующего условиям эксплуатации, с запасом по материалу и конструктиву, сокращает вероятность аварий и увеличивает межремонтный период. Применение терморегуляторов и защитной автоматики также способствует продлению срока службы ТЭНа, предотвращая перегрев и работу в нештатных режимах.

Сравнительный анализ типовых конфигураций круглых воздушных ТЭНов (400 мм, 220В)

Для наглядности принятия решения представим сравнительную таблицу основных типов ТЭНов, актуальных для указанных параметров.

После детального рассмотрения фундаментальных характеристик и факторов выбора, следующим этапом является углубление в практические аспекты интеграции, оптимизации и управления воздушными ТЭНами в реальных условиях эксплуатации, чтобы гарантировать максимальную эффективность и возврат инвестиций.

Продвинутая практика и внедрение

Выбор конкретного ТЭНа — лишь первый шаг. Для достижения максимальной производительности, энергоэффективности и долговечности систем воздушного нагрева необходимо учитывать нюансы интеграции, управления и эксплуатации. Этот раздел фокусируется на практическом применении круглых воздушных ТЭНов 220В, длиной 400 мм, в контексте комплексных инженерных решений.

Особенности интеграции и системного подхода

Эффективность работы воздушного ТЭНа неразрывно связана с тем, насколько грамотно он интегрирован в общую систему. Здесь важно учесть несколько ключевых аспектов:

• Контроль температуры и влажности:

  Для точного поддержания заданных параметров требуются специализированные контроллеры. Использование пропорционально-интегрально-дифференциальных (ПИД) регуляторов позволяет минимизировать колебания температуры и избегать перегрева, что особенно важно для чувствительных к температурному режиму процессов. Датчики температуры (термопары, платиновые термосопротивления Pt100/Pt1000) должны быть расположены так, чтобы измерять репрезентативную температуру нагреваемой среды. В некоторых случаях, особенно в сушильных камерах, также требуется контроль влажности для предотвращения конденсации и оптимизации процесса сушки.

• Защита от перегрева и аварийных ситуаций:

  Обеспечение безопасности является приоритетом. Каждый ТЭН должен быть защищен от перегрева с помощью термоограничителей, которые отключают питание при превышении критической температуры. Дополнительно применяются автоматические выключатели и устройства защитного отключения (УЗО) для предотвращения коротких замыканий и утечек тока. В системах с принудительной циркуляцией воздуха обязательна блокировка ТЭНов с вентилятором: ТЭНы должны включаться только при работающем вентиляторе для предотвращения их выхода из строя из-за недостаточного обдува.

• Управление мощностью и энергопотреблением:

  Для эффективного управления мощностью нагрева могут использоваться симисторные регуляторы, релейные блоки или контакторы. Симисторные регуляторы обеспечивают плавное изменение мощности, что позволяет более точно поддерживать температуру и снижает пусковые токи, продлевая срок службы ТЭНов. В многоступенчатых системах используются контакторы для дискретного включения или выключения секций ТЭНов. Мониторинг энергопотребления с помощью промышленных счетчиков позволяет отслеживать и оптимизировать эксплуатационные расходы.

• Оптимизация воздушного потока:

  Для оребрённых ТЭНов критически важна скорость и равномерность воздушного потока. Скорость обдува ниже рекомендованных 6 м/с может привести к локальному перегреву ТЭНа и снижению его эффективности. Проектирование каналов воздуховодов и расположение ТЭНов должно обеспечивать максимально равномерное обдувание всех нагревательных элементов. Использование высокоэффективных вентиляторов с регулируемой скоростью вращения позволяет адаптировать систему к меняющимся требованиям.

Пошаговая реализация проекта с воздушными ТЭНами

Внедрение или модернизация системы воздушного нагрева требует структурированного подхода. Ниже представлены ключевые этапы, обеспечивающие успешную реализацию.

1. Этап 1: Аудит существующей системы и формирование Технического Задания (ТЗ)
   • Цель: Четкое определение потребностей и условий эксплуатации.
   • Действия:
     • Оценка требуемой тепловой мощности на основе объёма нагреваемого пространства, необходимой дельты температур и теплопотерь.
     • Анализ окружающей среды: наличие влаги, агрессивных химических веществ, пыли, вибраций.
     • Определение требуемых рабочих температур и их стабильности.
     • Уточнение доступного напряжения питания и требований к электрической сети.
     • Формулировка требований к системе управления (простое включение/выключение, точное поддержание температуры, дистанционное управление).
   • Артефакты: Детальное ТЗ, расчет требуемой мощности, предварительный бюджет.
2. Этап 2: Проектирование и подбор оборудования
   • Цель: Разработка оптимального технического решения.
   • Действия:
     • Выбор типа ТЭНа (гладкий/оребрённый, материал оболочки) исходя из ТЗ и анализа TCO.
     • Определение оптимального количества ТЭНов длиной 400 мм и их пространственного размещения для равномерного нагрева и обдува.
     • Подбор сопутствующего оборудования: вентиляторы, терморегуляторы, датчики, защитная автоматика (УЗО, термоограничители, реле), контакторы.
     • Разработка принципиальных электрических схем, схем подключения и монтажных чертежей.
     • Оценка энергоэффективности предложенного решения.
   • Артефакты: Проектная документация, спецификация оборудования, смета.
3. Этап 3: Монтаж и пусконаладочные работы
   • Цель: Физическая реализация системы и ввод в эксплуатацию.
   • Действия:
     • Установка ТЭНов и всех компонентов согласно проектной документации.
     • Выполнение электрических соединений с соблюдением требований ПУЭ (Правил Устройства Электроустановок) и техники безопасности.
     • Проверка правильности монтажа, сопротивления изоляции, целостности цепей.
     • Первоначальный запуск системы, калибровка датчиков и настройка регуляторов.
     • Тестирование в различных режимах работы, включая аварийные (например, отключение вентилятора для проверки блокировки ТЭНов).
   • Артефакты: Протоколы испытаний, акты выполненных работ, настроенная система.
4. Этап 4: Эксплуатация, мониторинг и оптимизация
   • Цель: Поддержание эффективности и продление срока службы.
   • Действия:
     • Регулярный визуальный осмотр ТЭНов и электрических соединений.
     • Профилактическая чистка оребрений (для оребрённых ТЭНов) от пыли и загрязнений для поддержания теплоотдачи.
     • Мониторинг параметров работы: температура, ток, напряжение, энергопотребление. Внедрение SCADA-систем для автоматизированного сбора данных.
     • Анализ данных для выявления аномалий, прогнозирования отказов и дальнейшей оптимизации режимов работы.
     • Плановая замена компонентов, достигших конца своего срока службы.
   • Артефакты: Журналы обслуживания, отчеты по энергопотреблению, рекомендации по улучшению.

Кейсы применения: Оптимизация и повышение эффективности

Практический опыт показывает, что грамотный выбор и интеграция круглых воздушных ТЭНов 220В, длиной 400 мм, могут привести к существенным экономическим и операционным преимуществам.

• Кейс 1: Модернизация конвейерной сушильной камеры в пищевой промышленности (Enterprise-сегмент)
  • Исходная ситуация: Существующая сушильная камера для зерновых культур использовала устаревшие гладкие ТЭНы из углеродистой стали. Из-за высокой влажности и присутствия органических кислот в воздухе срок службы ТЭНов составлял не более 10-12 месяцев, а энергопотребление было высоким из-за неэффективной теплоотдачи в движущемся потоке. Частые простои для замены.
  • Решение: Внедрение оребрённых ТЭНов типа «К» (нержавеющая сталь с оребрением) длиной 400 мм, мощностью 2,5 кВт каждый. Установка высокоточных PID-регуляторов температуры и системы мониторинга скорости воздушного потока. Оптимизация расположения ТЭНов для обеспечения равномерного обдува.
  • Результат:
    • Увеличение срока службы ТЭНов до 3-4 лет (снижение затрат на закупку и замену на ~70%).
    • Сокращение времени сушки на 18% за счет более эффективной и стабильной теплопередачи.
    • Снижение энергопотребления на 12% за счет точного поддержания температуры и минимизации потерь.
    • Сокращение незапланированных простоев на 90%, что привело к увеличению производительности и снижению операционных издержек.
• Кейс 2: Поддержание микроклимата в фермерской теплице (SMB-сегмент)
  • Исходная ситуация: Необходимость поддержания стабильной температуры в зимний период в небольшой теплице (около 100 м³). Ограниченный бюджет, простота в эксплуатации.
  • Решение: Установка восьми гладких ТЭНов типа «S» (углеродистая сталь) мощностью 500 Вт каждый, длиной 400 мм, равномерно распределенных по периметру. Интеграция с простым биметаллическим термостатом и осевым вентилятором для умеренной циркуляции воздуха.
  • Результат:
    • Экономически выгодное решение с низкими начальными затратами.
    • Стабильное поддержание температуры на заданном уровне с минимальными колебаниями.
    • Простота монтажа и обслуживания, не требующая специализированного персонала.
    • Оптимальное соотношение цена/качество для условий с неагрессивной средой.
