«Как правильно рассчитать мощность ТЭН 35 кВт для промышленных печей: советы и рекомендации»

Определение тепловой нагрузки печи

Расчёт ТЭНа начинается с оценки тепловой нагрузки, необходимой для достижения заданной рабочей температуры внутри печи. Это включает в себя:

• Нагрев материалов: Количество энергии, необходимое для нагрева материала внутри печи до нужной температуры.
• Тепловые потери: Учитываются потери, возникающие при нагреве через стенки печи, которые обусловлены теплопроводностью, конвекцией и излучением.
• Фазовые переходы: Если в процессе обработки материала происходит изменение агрегатного состояния (например, плавление), это также учитывает дополнительные тепловые затраты.

Вычисление объёма и удельной мощности печи

При проектировании электропечей важно учитывать объём рабочей камеры и соответствующую удельную мощность. Эмпирически установлено, что для печей объёмом:

Таким образом, для печи, например, объёмом 350 литров, при использовании удельной мощности 70 Вт/л, расчёт будет следующим:

Общая мощность = 350 л × 70 Вт/л = 24.5 кВт.

Расчёт силы тока и сопротивления нагревателя

Электрические характеристики ТЭНов определяются через формулы для силы тока:

I = P / U

Где:

• I: сила тока (А)
• P: мощность (Вт)
• U: напряжение (В)

Для нагревателя мощностью 35 кВт при напряжении 380 В расчёт будет выглядеть так:

I = 35000 / 380 ≈ 92 А.

Сопротивление нагревателя рассчитывается по следующей формуле:

R = U / I.

Тип подключения нагревателей

В большинстве случаев для ТЭНов мощностью выше 10 кВт выбирается трёхфазное подключение. Это позволяет:

• Снижение нагрузки на каждую отдельную фазу, что обеспечивает стабильную работу оборудования.
• Увеличение надёжности системы за счёт равномерного распределения мощности.

Учёт тепловых потерь и запаса мощности

При проведении расчёта необходимо учитывать тепловые потери, которые составляют около 15-20% от основной мощности. Это позволяет обеспечить необходимый запас для компенсации потерь тепла и поддержания технологической надёжности.

Использование терморегуляторов и автоматического контроля

Для упрощения управления температурой в современных промышленных печах используем терморегуляторы. Они помогают автоматизировать процесс, поддерживая заданную температуру и минимизируя колебания значений мощности.

Расчёт времени нагрева

Важным параметром является время, необходимое для нагрева материала до нужной температуры. Для этого используется следующая формула:

A = C × m × (T1 - T2)

Где:

• A: энергия на нагрев (Дж)
• C: удельная теплоёкость материала
• m: масса материала
• T1: конечная температура
• T2: начальная температура

Расчёт времени нагрева осуществляется по формуле:

t = A / P

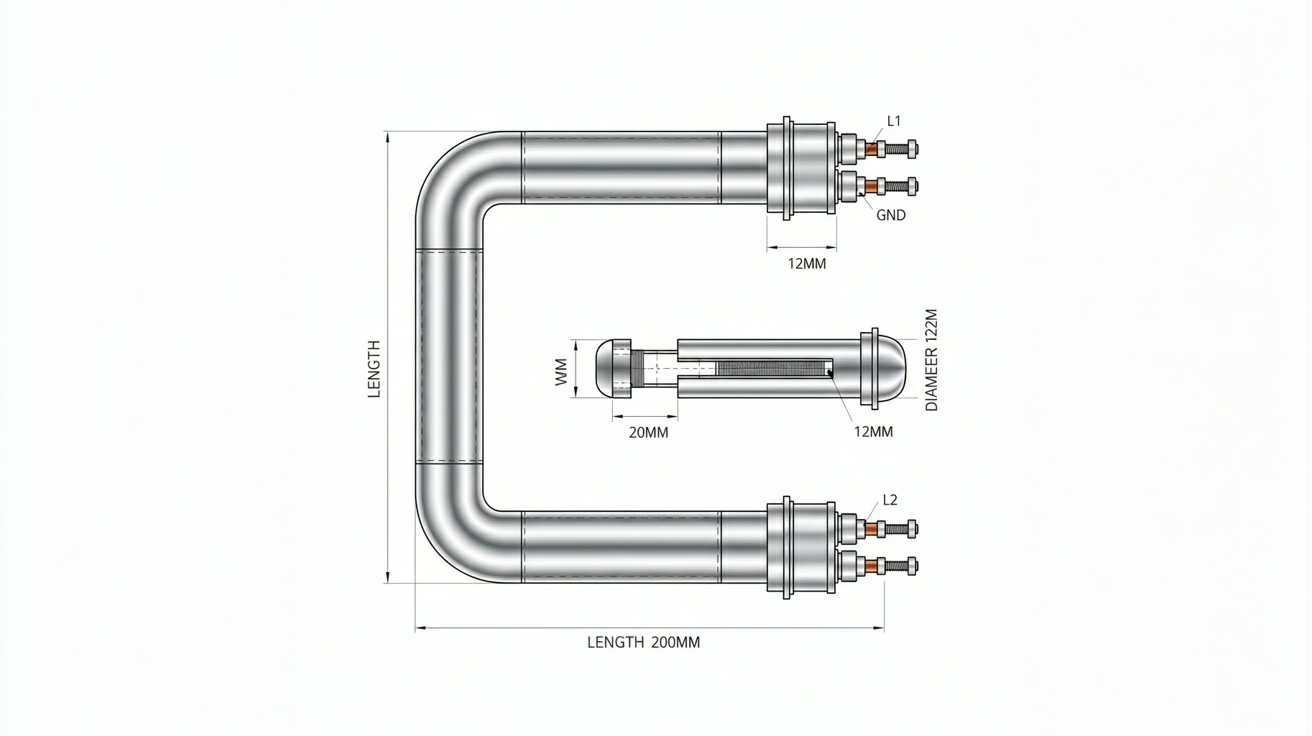

Материалы и конструкция ТЭНов

Для обеспечения долговечности и надёжности ТЭНов в промышленных печах обычно используют нихромовую проволоку или другие жаропрочные сплавы. Важно правильно рассчитать длину и толщину провода в соответствии с заданной мощностью и электрическими параметрами сети. Для этого принимаются во внимание:

• Удельное сопротивление
• Требуемая мощность
• Напряжение

Практическая рекомендация по расчёту мощности ТЭНа в промышленной печи на 35 кВт

1. Определите объём рабочей камеры печи (в литрах) и ориентируйтесь на удельную мощность: например, 70-100 Вт/л.
2. Рассчитайте общие тепловые потери (около 15-20% мощности).
3. Сложите полученные значения для общей мощности, при необходимости округлив до 35 кВт с запасом.
4. Выберите трёхфазный нагреватель для снижения нагрузки.
5. Рассчитайте ток по формуле I = P/U.
6. Рассчитайте сопротивление нагревателя по R = U/I.
7. Выберите нагревательные элементы, соответствующие рассчитанным электрическим параметрам (проволока, трубчатые ТЭНы).
8. Подключите систему с соблюдением электробезопасности и рекомендованных норм.

Перспективы и дальнейшие исследования

В следующей части статьи мы рассмотрим более детально примеры различных решений и рекомендаций для эффективной эксплуатации и настройки ТЭНов в промышленных печах.

Примеры расчёта и их применение в промышленности

Используя ранее рассмотренные методы, можно провести расчёты мощностей ТЭНа для различных типов промышленных печей. При этом важно учитывать специфику технологического процесса и характеристики обрабатываемых материалов. Рассмотрим несколько примеров:

Пример 1: Печь для плавления металла

Для плавления стали в печи объёмом 500 литров, где удельная мощность составляет 70 Вт/л:

Общая мощность = 500 л × 70 Вт/л = 35 кВт.

Для компенсации тепловых потерь в 20% потребуется:

Запас мощности = 0.20 × 35 кВт = 7 кВт.
Общая мощность с запасом = 35 кВт + 7 кВт = 42 кВт.

Таким образом, для этой печи необходим ТЭН мощностью не менее 42 кВт, с возможным трёхфазным подключением для равномерного распределения нагрузки.

Пример 2: Сушильная печь

При расчёте сушильной печи с объёмом 200 литров, где удельная мощность составляет 100 Вт/л:

Общая мощность = 200 л × 100 Вт/л = 20 кВт.

С учётом тепловых потерь в 15%:

Запас мощности = 0.15 × 20 кВт = 3 кВт.
Общая мощность с запасом = 20 кВт + 3 кВт = 23 кВт.

Здесь также следует выбирать трёхфазный нагреватель для оптимизации работы печи.

Оптимизация работы ТЭНа

Для повышения эффективности работы нагревателей в промышленных печах следует применять различные методы оптимизации. Основные методы включают:

• Автоматизированный контроль температуры: Использование современных терморегуляторов, которые позволяют точно устанавливать нужные параметры и минимизировать колебания.
• Изоляция и уменьшение теплопотерь: Качественная теплоизоляция стенок печи снизит потребление энергии и улучшит производительность.
• Мониторинг работы ТЭНа: Системы контроля, которые позволяют следить за состоянием нагревателей и предупреждают о необходимости замены или ремонта.

Выбор материалов для производства ТЭНа

На выбор подходящих материалов для ТЭНов влияет не только их электрофизические характеристики, но и температура, при которой они будут работать. Рассмотрим несколько распространённых материалов:

Применение специализированных технологий

Современные технологии позволяют развивать новые решения для повышения производительности и долговечности ТЭНов. Например:

• 3D-печать: Позволяет изготавливать ТЭНы с высокоточной геометрией и оптимальными теплообменными свойствами.
• Нанопокрытия: Применение наноматериалов для повышения стойкости элементов к высокотемпературному воздействию.

Заключение

Понимание всех аспектов при расчёте мощности ТЭНа важно для правильного выбора и применения этого оборудования в промышленности. Используя предложенные методы, можно добиться высоких показателей надежности и эффективности работы нагревательных систем, что критично для многих технологических процессов.

Теперь мы можем перейти к следующему этапу, который будет посвящён анализу реальных случаев применения ТЭНов в различных отраслях, а также особенностям их эксплуатации. Это позволит глубже понять, какие подходы наиболее эффективны в конкретных условиях работы.
