Замена , ремонт CHROMALOX LTFX-3212-036E4 LARGE TANK FLANGE HEATER

Замена , ремонт CHROMALOX LTFX-3212-036E4 LARGE TANK FLANGE HEATER Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Общая характеристика и назначение

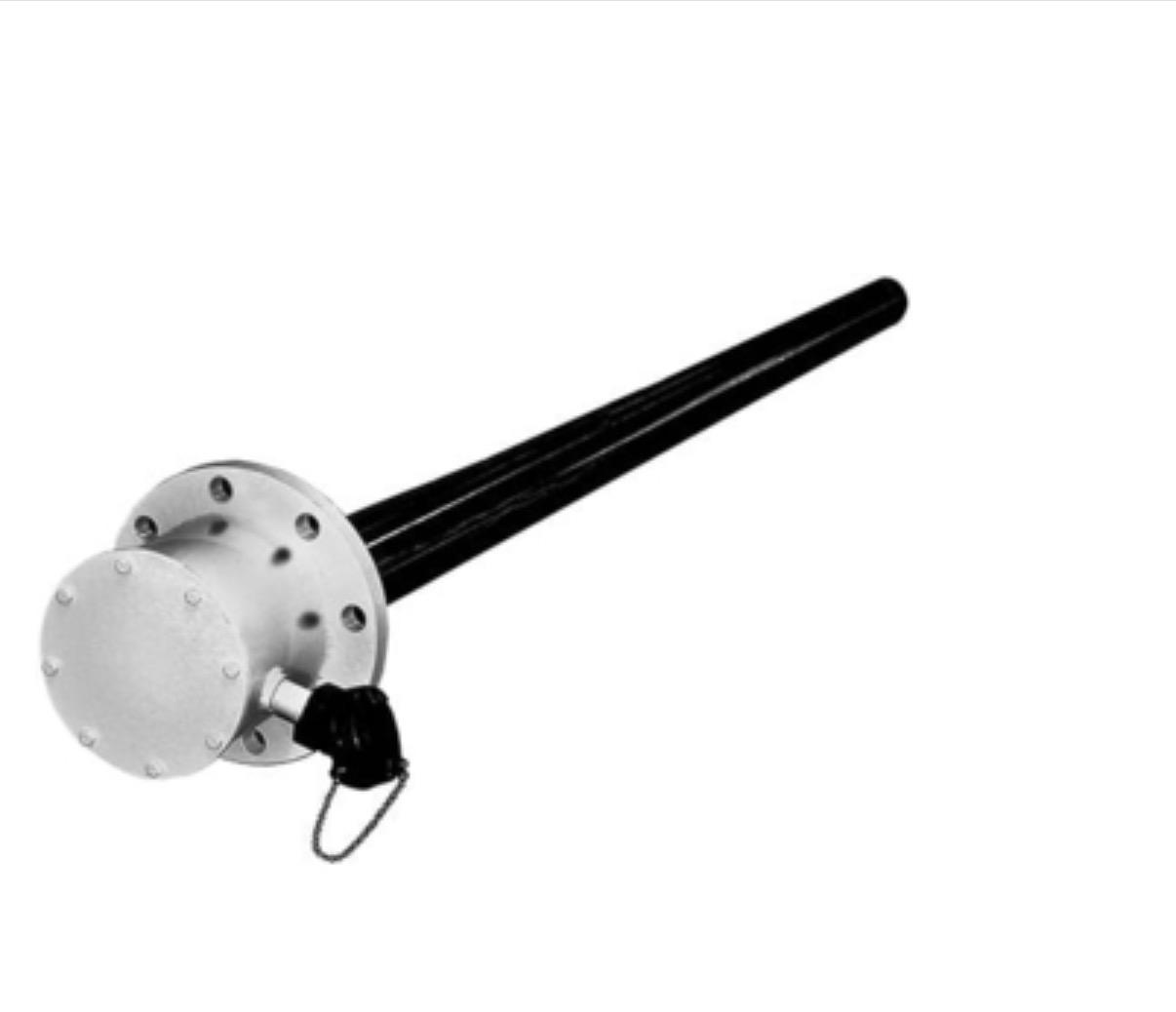

CHROMALOX LTFX-3212-036E4 — это фланцевый нагреватель для больших резервуаров (Large Tank Flange Heater), разработанный компанией Chromalox. Его применение охватывает различные промышленные области, в том числе нагрев термочувствительных материалов, таких как асфальт, топливное масло, биодизель, животные жиры и смазочные масла.

Модель LTFX-3212-036E4 обладает мощностью 36 кВт и функционирует при 480 вольтах на трёхфазном питании. Иммерсионная длина составляет 36 дюймов с фланцем размером 6 дюймов 150# (в соответствии с ANSI стандартом), что позволяет устанавливать нагреватель непосредственно в резервуар без необходимости создания дополнительных отверстий.

Ключевые преимущества конструкции LTFX-3212-036E4

Замена элементов без слива жидкости

Одним из важнейших инновационных преимуществ модели LTFX является возможность замены открытых катушечных элементов (OCE — Open Coil Elements) без слива жидкости. Элементы можно сгибать в вертикальной плоскости, что позволяет сэкономить пространство и время на простое оборудования. Это особенно критично в случаях, когда необходимо обеспечить круглосуточную готовность, например, в системах пожаротушения или хранилищах асфальта.

Низкая плотность мощности и равномерное нагревание

Нагреватель LTFX-3212-036E4 гарантирует низкую плотность мощности (9-12 Вт на квадратный дюйм поверхности трубки), что способствует равномерному распределению тепла и защищает термочувствительные соединения от перегрева.

Материалы конструкции

Нагреватель доступен в двух вариантах конструкционного материала: углеродистой стали и нержавеющей стали, что позволяет выбрать подходящий продукт в зависимости от условий эксплуатации и химической агрессивности нагреваемой жидкости.

Корпус, устойчивый к влаге и взрывам

Модель реализована с защитным корпусом E4 (IP66 — влагонепроницаемый) или опциональной конфигурацией E2 (взрывозащищённый и влагонепроницаемый), что делает нагреватель пригодным для работы в сложных и опасных условиях окружающей среды.

Технические характеристики LTFX-3212-036E4

Процесс замены нагревательных элементов

Подготовка к замене

1. Отключите питание полностью от нагревателя, убедившись, что главный выключатель отключен.
2. Позвольте жидкости остыть до безопасной температуры, если нагреватель использовался. Несмотря на отсутствие необходимости в сливе, жидкость может оставаться горячей.
3. Проверьте уровень жидкости в резервуаре. Он должен быть выше верхней части нагревателя.
4. Подготовьте рабочее пространство: потребуется минимум 36 дюймов (примерно 1 метр) свободного пространства над нагревателем.

Пошаговая процедура замены

Шаг 1: Ослабление крепежа

Используя подходящие гаечные ключи (обычно от ½ до ¾ дюйма), ослабьте болты крепления фланца к резервуару. Ослабляйте их равномерно, начиная с противоположных болтов.

Шаг 2: Извлечение нагревателя

Аккуратно поднимите нагреватель вверх в вертикальной плоскости, контролируя процесс, чтобы избежать повреждения соединений и терминального блока.

Шаг 3: Отсоединение электрических проводов

• Сделайте фотографию текущей конфигурации проводов для следования при повторном подключении.
• Ослабьте клеммные винты и отсоедините провода, заранее промаркировав их.

Шаг 4: Инспекция фланца и резьбы

Проведите тщательную инспекцию фланца на наличие коррозии и повреждений. Убедитесь, что резьба болтовых отверстий не повреждена.

Установка нового нагревательного элемента (замена)

Шаг 1: Проверка нового элемента

Распакуйте новый нагревательный элемент и:

• Проверьте состояние катушечных элементов, они должны быть целыми.
• Убедитесь, что размер фланца соответствует требованиям (6 дюймов, 150#).
• Проверьте целостность электрических клемм.

Шаг 2: Смазка болтов

Нанесите антикоррозионную смазку на резьбу болтов фланца для облегчения монтажа.

Шаг 3: Позиционирование нагревателя

Опустите новый нагреватель в резервуар, выравнивая отверстия. Используйте временные болты для фиксации.

Шаг 4: Установка болтов

Вставьте все болты и затяните их поэтапно в крестообразной последовательности, чтобы обеспечить равномерное давление.

Шаг 5: Переподключение электроэнергии

Используя фотографию, подключите силовые провода к соответствующим клеммам терминального блока E4 и убедитесь в надежности соединений.

Шаг 6: Проверка уплотнения

После установки оставьте нагреватель отключённым от электричества на 15-20 минут и внимательно осмотрите место соединения на предмет утечек.

Ремонт электрических компонентов и систем управления

Проблемы с электронным управлением

В некоторых системах управления могут возникать проблемы с электронной платой, проявляющиеся в ошибках и нестабильной работе.

Диагностика электрических неисправностей

Проверка терминального блока E4

Используйте мультиметр для проверки наличия напряжения между фазными проводами. Это критично для выявления возможных проблем.

Проверка датчика температуры (термопары типа J)

Отсоедините провода термопары и проверьте их сопротивление. Нормальное значение должно составлять от 20 до 50 Ом.

Проверка реле и контакторов

Визуально осмотрите реле на предмет повреждений и проверьте их целостность с помощью мультиметра.

Замена компонентов управления

При полном отказе платы управления замените модуль на новый, совместимый с моделью LTFX-3212-036E4. Убедитесь в соответствии технических параметров.

В случае невозможности ремонта рассмотрите механический термостат как альтернативный вариант, который обеспечит более надежное управление.

Обслуживание и профилактика

Регулярная инспекция

1. Ежемесячная проверка внешних поверхностей нагревателя.
2. Квартальная проверка целостности электрических соединений.
3. Годовое техническое обслуживание: тестирование системы управления и датчика температуры.

Замена уплотнительного материала фланца

Каждые 2-3 года эксплуатации рекомендуется заменить уплотнительный материал между фланцами. Проведите процедуру замены, следуя установленному процессу.

Оборудование и инструменты, необходимые для работ

Основные инструменты

• Гаечные ключи (разные размеры)
• Отвёртки (разных размеров)
• Мультиметр
• Маркировка проводов

Специализированные инструменты

• Антикоррозионная или графитовая смазка
• Уплотнительная лента PTFE
• Набор для чистки резьбы

Защитное оборудование

• Изолирующие перчатки
• Защитные очки
• Перчатки из каучука

Типичные проблемы и решения

Нагреватель не включается

Возможные причины и решения

• Отключен главный выключатель: проверьте положение выключателя.
• Отсутствует трёхфазное питание: проверьте наличие напряжения.
• Повреждена термопара относительного датчика: протестируйте термопару.
• Неисправно реле управления: проведите визуальный осмотр реле.

Нестабильная работа или периодические отключения

Проверьте уплотнение между фланцами на наличие утечек, уровень жидкости в резервуаре и состояние электрических соединений.

Недостаточный нагрев жидкости

Убедитесь в наличии трёхфазного напряжения, проверяйте состояние нагреваемых элементов и установку желаемой температуры в системе управления.

Безопасность при работе с LTFX-3212-036E4

Соблюдайте критические требования безопасности, такие как отключение питания перед началом работы, использование защитного оборудования и соблюдение стандартов работы с высоконапорными резервуарами.

Контроль качества после замены или ремонта

После завершения всех работ выполните проверку на герметичность, корректность температурного управления и правильное электрическое потребление. Ведение записей о проведенных работах поможет в дальнейшем обслуживании оборудования.

Следующая часть статьи: Замена и ремонт различных компонентов систем управления

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Замена и ремонт различных компонентов систем управления

После рассмотрения основных аспектов замены нагревательных элементов и выполнения профилактических мер, важно уделить внимание ремонту и замене компонентов, связанных с системой управления CHROMALOX LTFX-3212-036E4. Неисправности в системе управления могут существенно повлиять на общую эффективность работы нагревателя и безопасность эксплуатации.

Общие проблемы с системой управления

Системы управления могут сталкиваться с различными проблемами, такими как:

• Неправильная работа реле: может привести к перебоям в подаче питания на нагреватель.
• Сигналы от датчиков: неверные показания температуры могут оказаться результатом неисправной термопары.
• Электронные сбои: могут привести к ошибкам в управлении, что требует вмешательства в электронику.

Тестирование системы управления

1. Проверка работы реле

Первым шагом в диагностике системы управления является проверка состояния реле:

1. Снимите крышку реле и проверьте на наличие видимых повреждений или коррозии.
2. Используйте мультиметр для проверки целостности контактов — в активном состоянии сопротивление должно быть менее 1 Ома.
3. Если реле не срабатывает, замените его на аналогичное с теми же характеристиками.

2. Проверка термопары

Термопара типа J играет важную роль в контроле температуры. Для ее проверки выполните следующие шаги:

1. Отсоедините провода термопары от терминального блока.
2. Проверьте сопротивление с помощью омметра — оно должно находиться в диапазоне от 20 до 50 Ом. Ако оно отличается, замените термопару.

3. Проверка сигналов управления

При наличии проблем с управляющей электроникой проверьте сигналы, поступающие от системы управления:

1. Убедитесь, что система получает корректную информацию от датчиков.
2. Используйте осциллограф для анализа выходных сигналов.

Замена электронной платы управления

Если неопровержимо обнаружено, что электронный модуль управления неисправен, следуйте данным рекомендациям для его замены:

1. Отключите питание и снимите защитный кожух, чтобы получить доступ к плате управления.
2. Запомните или задокументируйте соединения электрических проводов, чтобы избежать путаницы при монтаже нового модуля.
3. Установите новый модуль, убедившись, что он совместим с моделью LTFX-3212-036E4.
4. Следуйте инструкциям производителя по переподключению проводов.

Механические термостаты как альтернатива

В случае, когда замена электроники нежелательна или невозможна, можно рассмотреть установку механического термостата. Это решение представляет собой капиллярный датчик, который устанавливается в освобождённую трубку термопары.

Преимущества механического термостата включают:

• Простота установки и эксплуатации.
• Отсутствие зависимости от электроники, что делает систему более надёжной.

Обслуживание и профилактика системы управления

Регулярное обслуживание системы управления также является ключевым компонентом для поддержания работоспособности нагревателя:

1. Ежемесячно проверяйте состояние всех соединений, чтобы избежать окисления контактов.
2. Квартально проводите специализированную диагностику на предмет неисправностей.
3. Ежегодно обновляйте программное обеспечение, если такое предусмотрено производителем, и следите за сроками эксплуатации всех компонентов.

Заключение по ремонту и замене

Предлагаемые методы диагностики и замены компонентов системы управления CHROMALOX LTFX-3212-036E4 являются эффективными шагами для обеспечения надежной работы нагревателя. Восстановление системы управления позволит повысить производительность и продлить срок службы оборудования.

Профилактика и поддержание работоспособности нагревателя

Правильная диагностика и замена управляющих компонентов не заменяют регулярное и профессиональное обслуживание нагревателя. Поддержание рабочего состояния LTFX-3212-036E4 требует систематического подхода и комплексного контроля всех его элементов, включая электрические соединения, датчики и реле.

Следуя рассмотренным рекомендациям, вы сможете существенно продлить срок эксплуатации оборудования и повысить его эффективность, обеспечив надежный нагрев больших объемов жидкости.
