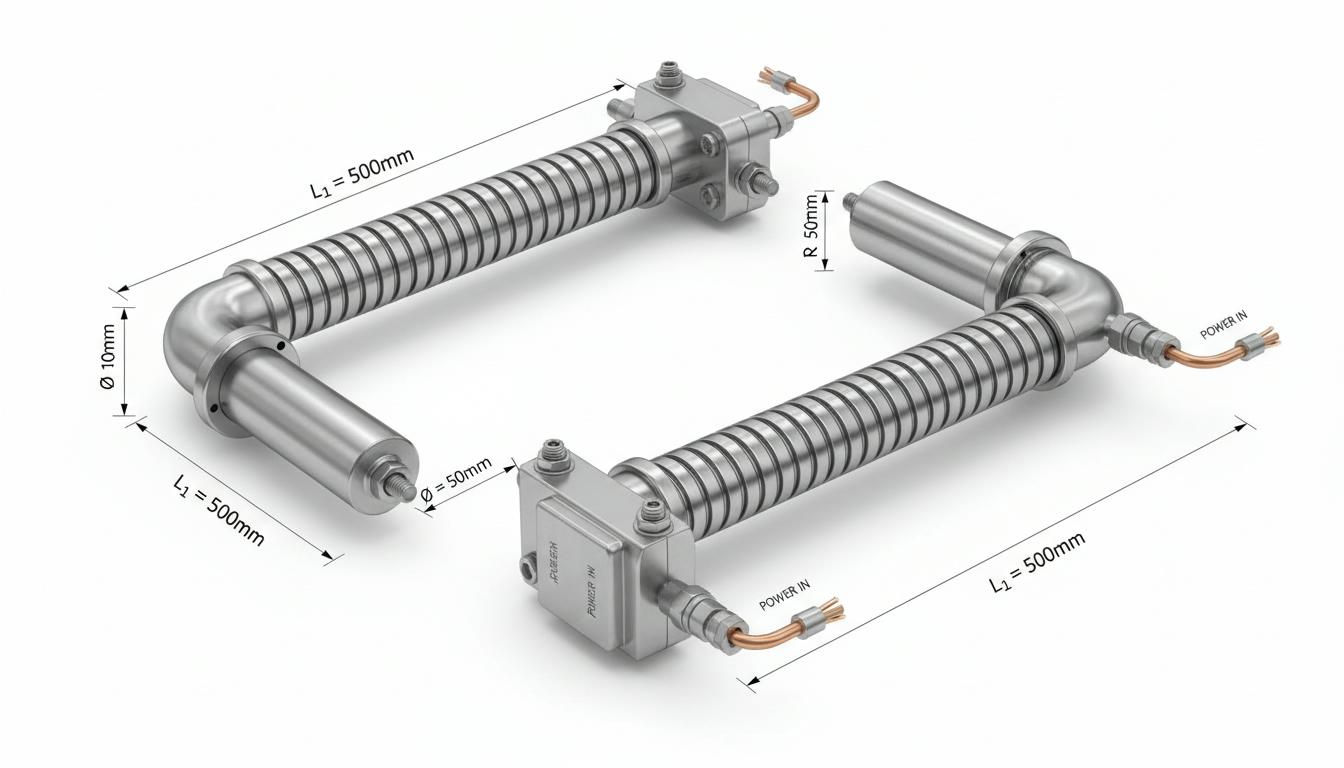

Гибкие тэны электрические: революция в отоплении вашего дома

Конструктивные особенности и технические характеристики

Гибкие электрические ТЭНы представляют собой сочетание простоты классических трубчатых нагревателей и революционной технологической гибкости. Основные элементы конструкции, определяющие их уникальность и эффективность, включают:

• Трубка: Диаметр варьируется от 6,5 мм до 18 мм, с популярными размерами 8, 10, 12, 13 и 16 мм. Трубка может быть изготовлена из различных материалов, таких как нержавеющая сталь (AISI 304, 321, 316), медь, титан или углеродистая сталь, в зависимости от особых условий эксплуатации. Поверхность герметично запаяна, что обеспечивает исключительную надежность и предотвращает утечку тока (<0,5 мА при 253 В).
• Нагревательный элемент: Нагрев производится с помощью нихромовой или фехралевой спирали, равномерно распределенной вдоль всей длины трубы для достижения однородного нагрева.
• Изоляция: Используется высокотемпературный диэлектрик, способный выдерживать до 900°C локально, что улучшает безопасность и долговечность устройства.
• Дополнительные опции: В счет можно взять встроенные термопары (типы J, K) или датчики температуры для точного контроля. Металлическая оплетка из никелевой проволоки создает максимальный контакт с поверхностью (до 75% прилегания). Разнообразные варианты подключения — штуцеры, фланцы, резьба или кабель с одной или обеих сторон.
• Параметры мощности и размеров: Мощность гибких ТЭНов колеблется от 0,6 кВт до 10 кВт+ на элемент, в то время как длина активной части может составлять от 0,6 м до 6 м. Допуски по мощности могут составлять +10%, длина — +1,5%. Напряжение составляет от 12 до 600 В (постоянное/переменное, включая 220/380 В).

Гибкие ТЭНы от немецких производителей (например, ГКС) выделяются своей запатентованной технологией, обеспечивающей лучшую теплопередачу и однородную отделку, что делает их еще более привлекательными для домашнего использования. Они быстрее нагреваются, надежнее аналогов и потребляют меньше энергии благодаря контурному нагреву.

Принцип работы и разновидности

Основой работы гибких ТЭНов является джоулевый нагрев: электрический ток проходит через спираль, нагревая ее до красного состояния, после чего тепло передается через оболочку. Ключевым аспектом является равномерность распределения температуры: разница температур между концами минимальна, что предотвращает локальный перегрев.

Существуют различные разновидности гибких ТЭНов, подходящие для домашнего использования:

• Формируемые трубчатые ТЭНы (ЭНГ): Классика для контурного обогрева. Гнутся в 2D или 3D и могут укладываться в канавки без зазоров.
• Саморегулирующиеся ленточные (ЭНГЛ): Представляют собой два медных проводника с полупроводниковой матрицей между ними. Сопротивление меняется с температурой, что позволяет увеличивать нагрев при понижении температуры и уменьшать его на жаре. Это исключает перегрев, что делает их идеальными для полов, труб и крыш. Оболочка может быть из силикона (ЭНГЛ-1) или пищевого полимера (ЭНГЛ-2, предназначенного для воды).
• Воздушные гибкие ТЭНы: Оребренные для прямого нагрева воздуха, они повышают КПД на 20–30%. Радиус изгиба составляет 12–14 мм, мощность — 1500 Вт/м.
• Ленточные силиконовые ТЭНы: Обладают тонким профилем и используют резистивную фольгу или провод, что делает их компактными для монтажа в панелях.

В домашних системах саморегулирующиеся модели представляют собой настоящую революцию: матрица автоматически адаптирует мощность, что позволяет сократить счета за электричество на 30–50%.

Преимущества для отопления дома: почему это революция

Гибкие ТЭНы вносят кардинальные изменения в подход к домашнему отоплению, предоставляя персонализированные решения в сравнении с монолитными радиаторами. Основные преимущества:

• Универсальность формы: Возможность обогрева труб, полов, стен, потолков и изогнутых поверхностей. Установка возможна руками: укладка в канавку и фиксация без специального инструмента.
• Энергоэффективность: Равномерный нагрев снижает потери тепла (контакт до 75%), а КПД повышается на 20–30%. Быстрый запуск обеспечивает экономию до 50% времени и энергии.
• Безопасность: Низкий ток утечки, защита от перегрева (благодаря саморегуляции) и герметичность делают использование ТЭНов безопасным. Контроль осуществляется по стандартам VDE 0721.
• Компактность и хранение: Простота упаковки и транспортировки в свернутом виде.
• Долговечность: Способность выдерживать циклы нагрева и охлаждения, температура оболочки близка к нагреваемой поверхности.
• Экономия: Потребление меньше по сравнению с конвекторами; для дома площадью 100 м² необходимо всего 5–10 элементов мощностью по 1–2 кВт для базового обогрева.

Сравнение гибких ТЭНов с традиционными системами отопления подчеркивает их преимущества:

Внедрение гибких ТЭНов в домашние условия позволяет обеспечить обогрев воздушных систем с помощью прямого нагрева воздуха в воздуховодах, а для водяных систем — обогрев труб и бойлеров, с помощью специальных ленточных моделей — под стяжку пола.

Применение в быту и реальные кейсы

Несмотря на то что гибкие ТЭНы изначально проявили себя в промышленности — например, в пресс-формах, экструзии и полимерах, работающих при температурах до 500°C — они также находят широкий спектр применения в быту:

• Теплый пол и стены: Саморегулирующиеся ленты отлично подходят под плитку или ламинат, адаптируясь к неровным поверхностям.
• Обогрев труб: Защита от замерзания благодаря контурной укладке вокруг водопровода.
• Новые радиаторы: Изогнутые панели с интегрированными ТЭНами для равномерного распределения тепла.
• Снеготаялки и крыши: Ленты, размещенные на крыше, автоматически регулируют теплоту по погодным условиям.
• Воздушный обогрев: Использование оребренных ТЭНов для нагрева воздуха в вентиляционных системах и духовых шкафов.

Кейсы успешного применения показывают, что в производстве полимеров гибкие ТЭНы смогли сократить время нагрева на 50%, что также может быть актуально для быстрого обогрева в доме после долгого отсутствия. В полупроводниковой отрасли использование тонких гибких нагревателей обеспечивает прецизионный контроль температуры — аналогичная концепция уже находит применение в проектах умного дома с термодатчиками и автоматизацией.

Монтаж и эксплуатация в домашних условиях

Простота установки гибких ТЭНов является еще одним ключевым аспектом, который делает их привлекательными для домашних условий:

1. Выберите ТЭН исходя из необходимой мощности ( рекомендованная норма — 100–200 Вт на м²).
2. Согните ТЭН по желаемому контуру (при минимальном радиусе >10 мм).
3. Уложите его в канавку или паз, где глубина будет равна диаметру ТЭНа.
4. Подключите — убедитесь, что кабель надежно соединен с сетью (в применение термопасты для улучшения контакта).
5. Установите термостат или реле для управления температурой.

Для монтажа могут потребоваться плоскогубцы и термопаста. Без термоизоляции, однако, тепло может уходить сразу в окружающее пространство.

Меры безопасности

Некоторые меры предосторожности, которые необходимо учитывать:

• Не гните ТЭН после его нагрева.
• Избегайте работы в условиях сухого хода, чтобы предотвратить перегрев.
• Используйте защитное устройство с обратной связью для предотвращения перегрева.

Срок службы гибких ТЭНов может колебаться от 10 до 20 лет, и их долговечность обеспечивается конструкцией, позволяющей выдерживать многократные циклы нагрева и охлаждения.

Перспективы и выбор для дома

Гибкие ТЭНы представляют собой технологическую революцию в области отопления, что открывает новые горизонты для комбинирования с системами Интернета вещей (IoT) для смарт-регулирования температур и интеграции с солнечными системами. При выборе ТЭНов важно оценить нагрузки: лучшие варианты предлагают немецкие производители (например, ГКС), хотя российские аналоги (Место для себя и развивающиеся на местных рынках) могут быть более экономичными.

Ценовой диапазон варьируется от 500 до 2000 руб/м. Советы полезны: недооценка радиуса изгиба или отсутствие контроля температуры могут привести к проблемам при установке и эксплуатации.

Гибкие ТЭНы — это шаг к более экономичному и адаптивному отоплению для различных типов жилищ. Технология, способствующая оптимизации комфорта и эффективности, уже активно внедряется, создавая условия для равномерного нагрева без лишних затрат.

Теперь давайте перейдем к следующему этапу, где мы рассмотрим более подробно применение гибких ТЭНов в реальных условиях и преимущества их внедрения в домашние системы отопления.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Применение в быту и реальные кейсы

Гибкие ТЭНы, приобретая популярность в разных отраслях, находят всё больше применения в частных домах и квартирах. Хотя изначально они зарекомендовали себя в промышленности, обеспечивая нагрев для пресс-форм, экструзии и работы с полимерами, их возможности в быту предоставляют широкие перспективы для удобства и эффективности. Рассмотрим основные сферы применения гибких ТЭНов в домашних условиях:

• Теплый пол и стены: Гибкие ТЭНы идеально подходят для установки под плитку или ламинат, а саморегулирующаяся лента может адаптироваться к неровностям поверхностей, обеспечивая равномерный обогрев.
• Обогрев труб: При помощи гибких ТЭНов можно предотвратить замерзание водопровода. Их удобно укладывать вдоль труб, обеспечивая надежную защиту даже в самых холодных условиях.
• Радиаторы новой генерации: Использование изогнутых панелей с гибкими ТЭНами внутри позволяет равномерно распределять тепло по помещениям. Это значительно повышает комфорт в квартире, создавая уютную атмосферу.
• Снеготаялка на крыше: Гибкие ТЭНы можно разместить на крыше для предотвращения образования наледи и снега. Их саморегулирующиеся свойства позволяют автоматически адаптировать мощность в зависимости от погодных условий.
• Воздушный обогрев: Вентиляционные системы и камины могут быть оборудованы оребренными ТЭНами для нагрева воздуха непосредственно. Это дает возможность эффективно обогревать помещения.

Реальные кейсы применения

Примеры использования гибких ТЭНов в быту показывают их высокую эффективность и практичность. Например, в производстве полимеров, где они были установлены для нагрева экструзионных линий, гибкие ТЭНы смогли сократить время нагрева на 50%, что позволяет существенно экономить на электроэнергии и увеличивать производительность.

Подобный принцип можно применить и в домашних условиях: гибкие ТЭНы обеспечивают быстрый обогрев после продолжительного отсутствия. Например, в квартире, где система отопления была неэффективной, установка гибких ТЭНов позволила сэкономить время на прогрев, добиваясь комфортной температуры буквально за несколько минут.

В других сферах, таких как полупроводниковая промышленность, благодаря использованию тонких гибких нагревателей удалось обеспечить прецизионный контроль температуры в критических точках. Это позволяет применять аналогичные принципы в современных системах умного дома, интегрируя термодатчики для более детального управления климатом в помещениях.

Монтаж и эксплуатация в домашних условиях

Желая установить гибкие ТЭНы в своем доме, пользователи сталкиваются с минимальными трудностями благодаря простоте монтажа. Вот некоторые шаги, которые помогут успешно осуществить установку:

1. Выбор мощности: Определите необходимую мощность, основываясь на площади обогреваемого помещения (рекомендуемая норма — 100–200 Вт на м²).
2. Согните ТЭН: Изгибайте по желаемому контуру, обеспечивая минимальный радиус >10 мм.
3. Укладка в канавку: Уложите ТЭН в подготовленные канавки или пазы, где глубина должна быть равной диаметру ТЭНа.
4. Подключение: Соедините кабель с сетью, рекомендуется использование термопасты для лучшего контакта.
5. Установка системы управления: Установите термостат или реле для контроля температуры и надежности работы системы.

Меры безопасности

Несмотря на простоту установки, важно соблюдать некоторые меры предосторожности:

• Не гните ТЭН после его нагрева, это может повредить компонентам.
• Следует избегать работы в условиях сухого хода, чтобы предотвратить перегрев.
• При установке необходимы защитные устройства, такие как УЗО, для предотвращения повреждений.

Срок службы гибких ТЭНов может варьироваться от 10 до 20 лет, благодаря прочной конструкции, которая выдерживает регулярные циклы нагрева и охлаждения.

Перспективы и выбор для дома

С внедрением гибких ТЭНов в домашние системы отопления открываются новые горизонты. Интеграция с IoT позволяет создать более умные и адаптивные системы управления температурой. Модели с саморегулирующимися свойствами значительно снижают затраты на электроэнергию.

При выборе гибких ТЭНов следует оценить предполагаемые нагрузки, предпочтительно выбирать продукцию от проверенных брендов, таких как немецкие производители, но также российские варианты могут оказаться более экономичными. Цены на гибкие ТЭНы колеблются в пределах 500–2000 руб/м, в зависимости от производителя и технических характеристик.

Понимание основных характеристик и возможностей гибких ТЭНов обращает внимание на их гибкость и адаптивность, позволяя создать комфортную среду в вашем доме. Эта инновационная технология обогрева promete переменить подход к отоплению, делая его более экономичным и эффективным.

Теперь, учитывая все преимущества и аспекты использования гибких ТЭНов, давайте рассмотрим, как они могут быть интегрированы не только в домашние системы, но и в более масштабные проекты, например, в современные умные здания и экодома.
