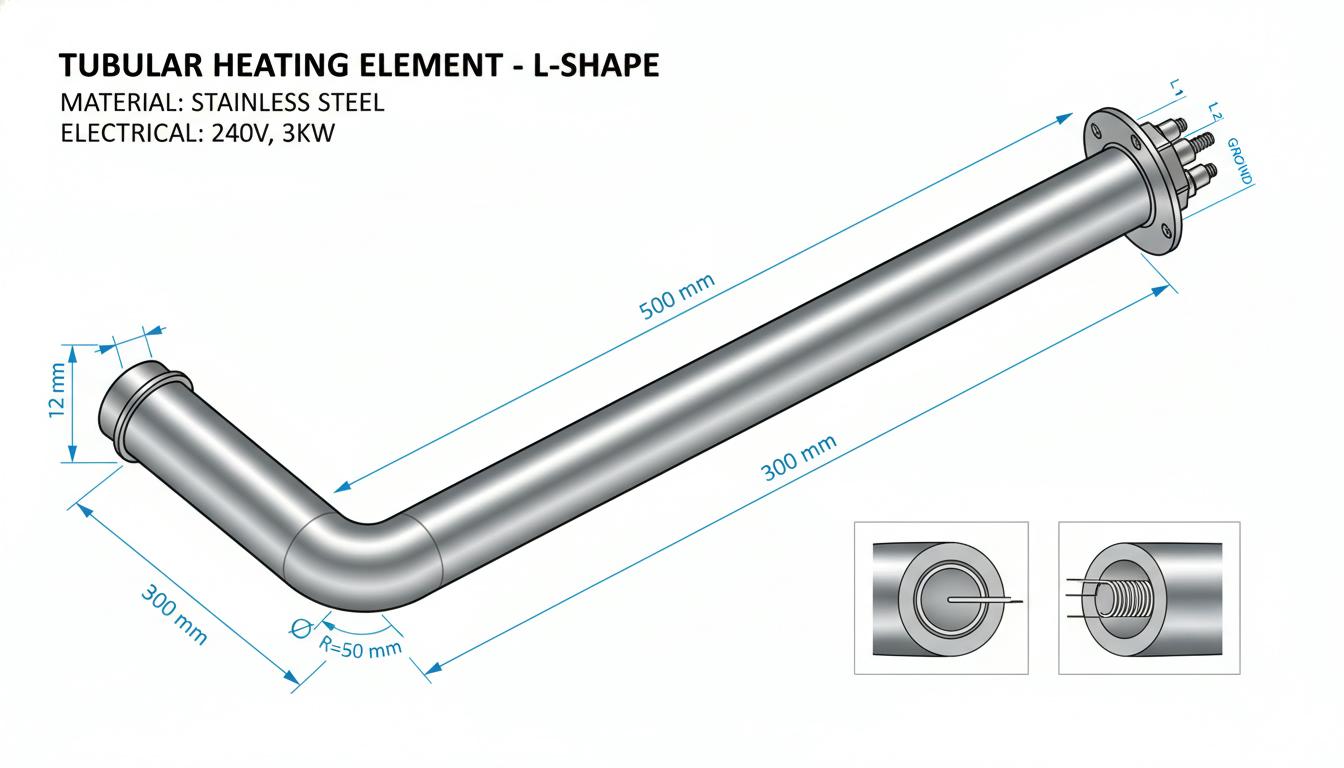

Выбор воздушного тена размер: как не ошибиться в покупке
Почему размер воздушного ТЭНа имеет решающее значение
Размер ТЭНа напрямую влияет на удельную мощность — количество тепла, выделяемого на единицу поверхности (Вт/см²). Для воздуха это ключевой показатель: при превышении нормы (более 3–8 Вт/см² в зависимости от потока) ТЭН перегревается, изоляция (обычно периклаз) деградирует, а корпус может деформироваться.
- Длина определяет площадь теплообмена: длинные ТЭНы подходят для спокойного воздуха, короткие — для высокоскоростного потока.
- Диаметр влияет на прочность и теплоотдачу: больший диаметр снижает удельную нагрузку, делая ТЭН надежнее в мощных системах.
Стандартные диапазоны размеров воздушных ТЭНов:
- Длина: от 60 мм (миниатюрные модели) до 6 метров (промышленные блоки).
- Диаметр трубки: 6–18 мм (популярные: 8 мм, 10 мм, 13 мм, 16–18 мм).
Если размер не соответствует оборудованию, воздух не успевает прогреваться или ТЭН работает на пределе, что сокращает срок службы с 5–10 лет до 1–2 лет.
Ключевые параметры для выбора размера
При покупке ориентируйтесь на условия эксплуатации: тип потока воздуха, мощность, напряжение и габариты корпуса. Вот основные характеристики.
1. Диаметр трубки: от компактности к мощности
Диаметр определяет площадь поверхности и механическую прочность. Меньший диаметр — для тесных пространств, больший — для интенсивного нагрева.
| Диаметр, мм | Применение | Преимущества | Недостатки | Удельная мощность, Вт/см² (рекоменд.) |
|---|---|---|---|---|
| 6–8 | Компактные бытовые обогреватели, малые тепловентиляторы | Высокая гибкость, легкость монтажа в ограниченном пространстве | Низкая теплоемкость, риск перегрева при мощности >1 кВт | 1–3 (спокойный воздух) |
| 10–13 | Универсальный: тепловые пушки, калориферы, вентиляция | Баланс прочности и теплоотдачи, стандарт для 80% моделей | Средняя цена | 3–5 (движущийся воздух) |
| 16–18 и > | Промышленные системы, оребреные ТЭНы | Большая площадь, низкая удельная нагрузка до 8 Вт/см² | Требует просторного корпуса, тяжелее | 5–8 (высокий поток >6 м/с) |
Совет: Для бытовых нужд (комната 10–20 м²) рекомендуем брать 10–13 мм. Для промышленности — 16+ мм, особенно если воздух влажный или с примесями.
2. Длина ТЭНа: подбираем под поток и мощность
Длина должна обеспечивать полный прогрев воздуха без «мертвых зон». Ориентировочные рекомендации в зависимости от мощности и типа потока:
| Мощность, кВт | Спокойный воздух (конвекция, <3 м/с) | Движущийся воздух (вентилятор, 6–10 м/с) | Примеры применения |
|---|---|---|---|
| 0,2–0,5 | 200–400 мм | 150–300 мм | Бытовые обогреватели, мини-вентиляторы |
| 0,5–1,0 | 400–600 мм | 300–500 мм | Тепловентиляторы, настенные панели |
| 1–3 | 600–1200 мм | 500–1000 мм | Тепловые пушки, гаражные обогреватели |
| 3–5 | 1500–2500 мм | 1000–2000 мм | Промышленные сушилки, вентиляция |
| >5 | >2500 мм (блоки ТЭНов) | 1500–3000 мм | Крупные системы, блоки из 2–4 шт. |
Критерии подбора длины:
- Низкая скорость воздуха (<3 м/с): Длинный ТЭН с низкой удельной нагрузкой (1–3 Вт/см²), чтобы тепло равномерно распределялось.
- Высокая скорость (>6 м/с): Короткий ТЭН (до 50–70% от длины корпуса), но с контролем температуры поверхности <450–600 °C.
- Форма: Прямые — для простых систем; U-образные или оребренные — для компактных тепловых пушек (длина 600–1200 мм идеальна).
Точную длину подбирайте под габариты: ТЭН не должен касаться стенок корпуса ближе 20–50 мм, чтобы избежать тепловых мостиков.
3. Взаимосвязь размера с другими параметрами
- Мощность: 1 кВт на 10 м² для дома (учитывая утепление). Диапазон: 0,2–2 кВт (быт), 3–24 кВт (промышленность).
- Напряжение: 220 В — стандарт для быта (длина 300–1000 мм); 380 В — для мощных (длина >1 м); 12–24 В — безопасно для влажных помещений.
- Температура: Макс. 450–600 °C. Для высоких температур — титан или нержавейка, диаметр >13 мм.
- Материал: Нержавеющая сталь (AISI 304/321) для воздуха; медь — редко, из-за окисления.
Пошаговая инструкция: как выбрать воздушный ТЭН по размеру
- Определите условия эксплуатации. Измерьте корпус: длина ТЭНа = 70–90% длины камеры нагрева. Учтите скорость воздуха (манометр или паспорт вентилятора).
- Рассчитайте мощность. Формула: P = V × S × k, где V — объем воздуха (м³/ч), S — требуемый подъем температуры (°C), k — коэффициент (1,2–1,5 кВт·ч/м³·°C).
- Выберите напряжение и форму. Стандарт 220 В, U-образная для компактности.
- Подберите диаметр и длину по таблицам выше. Проверьте удельную мощность: не >3 Вт/см² для спокойного воздуха.
- Учтите крепление: Резьба/фланец — для герметичных систем; хомуты — для открытых.
- Проверьте маркировку. Ищите: мощность, напряжение, размеры (например, ТВ-1/220-600/13), материал, max T.
- Протестируйте совместимость. В идеале — закажите с чертежом или замером.
Типичные ошибки при выборе размера и как их избежать
- Ошибка 1: Слишком короткий ТЭН. Воздух не прогревается полностью, КПД падает на 20–30%. Решение: Добавьте 20–30% к расчетной длине для конвекции.
- Ошибка 2: Малый диаметр для высокой мощности. Перегрев >8 Вт/см², трещины в трубке через 6–12 мес. Решение: Увеличивайте диаметр на 2–3 мм для >2 кВт.
- Ошибка 3: Игнорирование потока воздуха. В тепловой пушке короткий ТЭН сгорит. Решение: Тестируйте на стенде или берите с запасом длины.
- Ошибка 4: Неучет оребрения. Оребренные ТЭНы увеличивают площадь в 5–10 раз, позволяя сократить длину на 30%. Идеальны для промышленности.
- Ошибка 5: Покупка без паспорта. Размеры в описании могут не совпадать. Решение: Запрашивайте фото/чертеж у продавца.
Рекомендации по типам применения
- Бытовые обогреватели (дом, гараж): Длина 400–800 мм, диаметр 10–13 мм, 1–2 кВт, 220 В. Нержавейка, удельная 2–4 Вт/см².
- Тепловые пушки: 600–1200 мм, 13 мм, 2–5 кВт. U-образные для равномерного потока.
- Промышленность (сушилки, печи): >1500 мм, 16–18 мм, 380 В, оребренные блоки. Титан для агрессивной среды.
- Специальные случаи: Гибкие ТЭНы (диаметр 8 мм, длина до 1000 мм) для нестандартных форм.
Не экономьте на качестве: сертифицированные ТЭНы служат дольше и обеспечивают безопасность в эксплуатации, а их стоимость колеблется в пределах разумного. Далее мы рассмотрим практические рекомендации по монтажу и эксплуатации воздушных ТЭНов, чтобы обеспечить их долгосрочную и безопасную работу.
Монтаж и эксплуатация воздушного ТЭНа
Правильная установка и эксплуатация воздушного ТЭНа — важные этапы, которые напрямую влияют на его эффективность и безопасность. Без соблюдения рекомендаций могут возникнуть серьезные проблемы, такие как перегрев, неравномерный нагрев воздуха и сокращение срока службы устройства.
1. Подготовка к установке
Перед монтажом необходимо ознакомиться с технической документацией на выбранный ТЭН. Проконтролируйте, чтобы рабочие параметры устройства соответствовали вашим условиям эксплуатации.
- Проверка совместимости: Убедитесь, что выбранный ТЭН подходит по размерам и параметрам для вашего оборудования.
- Подготовка места установки: Заранее выделите место для монтажа, учитывая необходимые зазоры для теплоотведения и обслуживания.
2. Установка ТЭНа
Монтаж воздушного ТЭНа может варьироваться в зависимости от типа устройства и его особенностей, но общий процесс включает следующие шаги:
- Определение положения: ТЭН должен устанавливаться так, чтобы воздух проходил над его поверхностью. Необходимо оставить зазор в 30–50 мм от стенок для улучшения теплообмена.
- Крепление: Используйте крепеж, соответствующий выбранному типу ТЭНа (резьба или фланец). Прочные соединения предотвратят вибрации и обеспечат безопасность.
- Подключение к питанию: Следуйте электрическим схемам подключения, учитывая напряжение и мощность. Используйте подходящие кабели и соединительные элементы.
3. Проверка перед запуском
Перед тем как включить устройство в работу, проведите все необходимые проверки:
- Электрическая безопасность: Проверьте целостность изоляции проводов и надежность креплений. Убедитесь, что все соединения правильно подключены и защищены от короткого замыкания.
- Проверка механических соединений: Убедитесь, что ТЭН надежно закреплен и не будет подвергаться механическим повреждениям во время эксплуатации.
4. Эксплуатация
Во время работы воздушного ТЭНа важна регулярная проверка его состояния и рабочего процесса:
- Регулярная чистка: Накопление пыли и грязи может снизить эффективность нагрева. Чистите ТЭН каждые 500 часов работы.
- Контроль температуры: Убедитесь, что температура поверхностей ТЭНа не превышает допустимые значения. Для этого можно использовать термодатчики, установленные на поверхности устройства.
- Проверка сопротивления: Периодически проверяйте сопротивление нагревательного элемента. Нормы колеблются в пределах 10–100 Ом.
5. Устранение неполадок
Если в процессе эксплуатации возникают проблемы, выполните следующие действия:
- Перегрев: Проверьте, правильно ли подобран размер ТЭНа и соответствуют ли условия эксплуатации допустимым параметрам.
- Неправильная работа системы: Убедитесь, что поток воздуха достаточен для нормальной работы ТЭНа. Возможно, требуется пересмотреть местоположение установки или параметры системы вентиляции.
Дополнительные советы по выбору и эксплуатации воздушного ТЭНа
Для обеспечения длительного срока службы и эффективной работы воздушного ТЭНа, учитывайте следующие рекомендации:
- Качество материалов: Выбирайте модели из нержавеющей стали или титановых сплавов для максимальной устойчивости к коррозии и высокой температуре.
- Гарантия: При покупке обращайте внимание на наличие гарантии от производителя. Это может быть важным показателем надежности.
- Обратитесь к профессионалам: Если вы не уверены в своих силах, лучше доверить установку и настройку специалистам. Это сэкономит время и обеспечит безопасность.
- Регулярное обслуживание: Запланируйте профилактическое обслуживание устройства не реже одного раза в год, чтобы избежать неожиданных поломок.
Следуя данным рекомендациям, вы сможете выбрать подходящий воздушный ТЭН и обеспечить его долгую и безопасную эксплуатацию, что в свою очередь предотвратит неприятные последствия и обеспечит комфортные условия в вашем пространстве.
