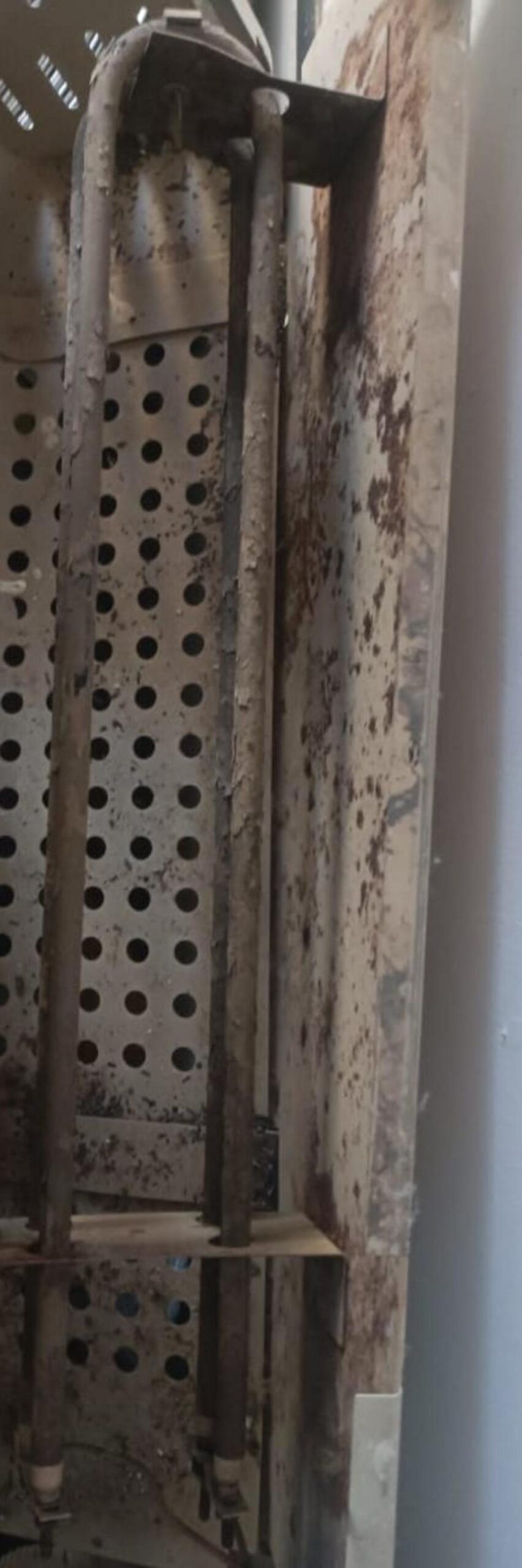

Воздушный ТЭН 1 кВт. U образный 60см.
Воздушный ТЭН 1 кВт. U образный 60см.
Технические характеристики и конструкция воздушного ТЭНа 1 кВт U-образного (60 см) для промышленного и коммерческого применения
Выбор оптимального нагревательного элемента является стратегическим решением для любого промышленного или коммерческого предприятия. Воздушный ТЭН (трубчатый электронагреватель) мощностью 1 кВт, U-образный, длиной 60 см — это высокоэффективный компонент, разработанный для прецизионного нагрева воздуха и газовых смесей. Его универсальность обуславливает широкое применение: от промышленных сушильных и покрасочных камер до систем вентиляции и кондиционирования (HVAC), от пищевого оборудования до тепловых завес и специализированных обогревателей. Ключевым аспектом при проектировании и эксплуатации является глубокое понимание его конструкции, характеристик и потенциала для оптимизации производственных процессов.
В основе конструкции лежит изогнутая металлическая трубка, чаще всего выполненная из углеродистой или нержавеющей стали, внутри которой размещена спираль из высокоомного резистивного провода (например, нихрома или фехраля). Эта спираль изолирована от оболочки теплопроводящим диэлектриком, как правило, уплотнённым оксидом магния (MgO) высокой степени чистоты, что обеспечивает эффективную передачу тепла и электрическую изоляцию. Герметичность оболочки защищает нагревательный элемент от воздействия агрессивных внешних сред, влажности и механических повреждений, что критично для поддержания стабильности и долговечности в промышленных условиях.
<h3>Ключевые понятия и терминология в теплотехнике ТЭНов</h3>
<ul>
<li><strong>ТЭН (трубчатый электронагреватель):</strong> Электрический нагревательный элемент, преобразующий электрическую энергию в тепловую посредством прохождения тока через резистивный проводник, заключенный в защитную металлическую оболочку.</li>
<li><strong>Удельная мощность (Вт/см²):</strong> Количество тепловой мощности, выделяемое одним квадратным сантиметром поверхности нагревательной трубки. Этот параметр критичен для оценки интенсивности нагрева и срока службы ТЭНа: чем выше удельная мощность, тем выше температура поверхности и потенциальные риски перегрева при несоблюдении условий обдува.</li>
<li><strong>Материал оболочки:</strong> Металл, из которого изготовлена внешняя трубка ТЭНа (углеродистая, нержавеющая сталь, медь, титан). Выбор материала напрямую зависит от агрессивности нагреваемой среды (коррозионная активность, влажность, химический состав), требуемой температуры и бюджета проекта.</li>
<li><strong>U-образная форма (тип Ф2):</strong> Конфигурация ТЭНа, при которой нагревательная трубка изогнута на 180 градусов, формируя букву «U». Такая форма позволяет удвоить активную длину нагревательного элемента в заданном пространстве, обеспечивая компактность и удобство монтажа через единое крепление.</li>
<li><strong>Обдув:</strong> Принудительное перемещение воздуха или газовой смеси вокруг ТЭНа с помощью вентилятора. Обдув значительно увеличивает эффективность теплопередачи, позволяет использовать ТЭНы с более высокой удельной мощностью без риска перегрева и продлевает их срок службы.</li>
<li><strong>Среда нагрева:</strong> Вещество (воздух, газы, жидкости, масло, агрессивные растворы), которое подлежит нагреву ТЭНом. Выбор ТЭНа должен строго соответствовать характеристикам среды нагрева для обеспечения безопасности и долговечности.</li>
</ul>
<h3>Основные технические параметры и функциональность ТЭНов для воздуха</h3>
<p>Тщательный анализ ключевых параметров ТЭНа 1 кВт U-образного (60 см) позволяет принимать обоснованные решения на этапе проектирования и модернизации оборудования. Каждый параметр несет в себе стратегическое значение для общей эффективности, надежности и совокупной стоимости владения (TCO).</p>
<table>
<thead>
<tr>
<th>Параметр</th>
<th>Значение (типовое для 1 кВт, 60 см)</th>
<th>Стратегическое значение для бизнеса и эксплуатации</th>
</tr>
</thead>
<tbody>
<tr>
<td>Мощность</td>
<td>1 кВт</td>
<td>Определяет скорость нагрева и максимально достигаемую температуру в заданном объеме. Прямо влияет на энергопотребление, что является значимой статьей операционных расходов. Для большинства промышленных задач 1 кВт обеспечивает баланс между производительностью и экономичностью.</td>
</tr>
<tr>
<td>Напряжение</td>
<td>220 В</td>
<td>Соответствие стандартной однофазной электросети (бытовой и легкой промышленности). Выбор напряжения определяет требования к электрической инфраструктуре, сечению кабелей и системам защиты.</td>
</tr>
<tr>
<td>Форма</td>
<td>U-образная (тип Ф2)</td>
<td>Обеспечивает высокую плотность мощности и компактность размещения, что критично для оборудования с ограниченным внутренним пространством. Упрощает монтаж и обслуживание за счет единой точки крепления.</td>
</tr>
<tr>
<td>Длина трубки (развертка)</td>
<td>60 см</td>
<td>Активная длина нагревательного элемента, влияющая на площадь теплоотдачи. Оптимальная длина в 60 см для 1 кВт способствует равномерному распределению тепла и снижает удельную нагрузку, продлевая срок службы.</td>
</tr>
<tr>
<td>Диаметр трубки</td>
<td>10–13 мм</td>
<td>Влияет на удельную мощность и механическую прочность. Больший диаметр может увеличить механическую прочность и позволить снизить удельную мощность, повышая долговечность, но при этом увеличивается габарит. Диаметр 10-13 мм является компромиссным для 1 кВт.</td>
</tr>
<tr>
<td>Материал оболочки</td>
<td>Углеродистая сталь, нержавеющая сталь</td>
<td>Критический выбор для срока службы ТЭНа и его устойчивости к агрессивным средам. Нержавеющая сталь (например, AISI 304, AISI 316) повышает надежность, сокращает расходы на замену и минимизирует простои в долгосрочной перспективе, особенно во влажных или химически активных средах.</td>
</tr>
<tr>
<td>Размеры установочные</td>
<td>~60 см (между концами)</td>
<td>Габарит по центрам изгиба, определяющий возможность интеграции в конкретное оборудование. Важен для унификации запасных частей и минимизации затрат на адаптацию.</td>
</tr>
<tr>
<td>Расстояние между контактами</td>
<td>~70 мм</td>
<td>Обеспечивает удобство и безопасность электрического подключения, соблюдение необходимых изоляционных зазоров.</td>
</tr>
<tr>
<td>Штуцер (резьба)</td>
<td>М14х1,5, M16х1,5 и др.</td>
<td>Стандартизированное резьбовое крепление (например, латунный, стальной, нержавеющий штуцер). Гарантирует надежную и герметичную фиксацию ТЭНа в корпусе оборудования, упрощает и ускоряет монтаж/демонтаж.</td>
</tr>
<tr>
<td>Масса</td>
<td>~400 г</td>
<td>Влияет на общую массу оборудования и требования к несущим конструкциям. Относительно небольшая масса ТЭНа 1 кВт обеспечивает гибкость в размещении.</td>
</tr>
<tr>
<td>Среда нагрева</td>
<td>Воздух, газы</td>
<td>Определяет оптимальный материал оболочки и тип обдува. Неправильный выбор может привести к быстрому выходу из строя ТЭНа, снижению КПД и финансовым потерям.</td>
</tr>
<tr>
<td>Макс. температура оболочки</td>
<td>До 450°C</td>
<td>Предельная рабочая температура поверхности ТЭНа для безопасной эксплуатации и сохранения целостности материалов. Превышение этого параметра ведет к деградации материала оболочки, изолятора и резистивной спирали, сокращая срок службы.</td>
</tr>
</tbody>
</table>
<h3>Оптимизация выбора по условиям эксплуатации: материалы и удельная мощность</h3>
<p>Стандартизированная классификация ТЭНов по среде нагрева и материалу оболочки является ключевым инструментом для инженеров и закупщиков. Она позволяет выбрать элемент, который обеспечит максимальную эффективность и долговечность в конкретных условиях, снижая совокупную стоимость владения и риски незапланированных простоев. Понимание взаимосвязи между обозначением, средой и материалом критически важно для принятия стратегически верных решений.</p>
<table>
<thead>
<tr>
<th>Обозначение</th>
<th>Нагреваемая среда и типовые условия</th>
<th>Удельная мощность (Вт/см²)</th>
<th>Материал оболочки</th>
<th>Экономический и эксплуатационный эффект для промышленных систем</th>
</tr>
</thead>
<tbody>
<tr>
<td>S</td>
<td>Спокойный воздух, неагрессивные газы, до 450°C. Типично для бытовых обогревателей, невентилируемых сушилок.</td>
<td>2,2</td>
<td>Углеродистая сталь</td>
<td>Наиболее бюджетное решение. Подходит для систем с низкими требованиями к коррозионной стойкости и умеренным сроком службы. Высокие риски при наличии влаги или агрессивных примесей. Минимальные первоначальные инвестиции.</td>
</tr>
<tr>
<td>T</td>
<td>Спокойный воздух, неагрессивные газы, до 450°C. Применяется в печах, сушильных шкафах, где важна чистота и отсутствие коррозии.</td>
<td>5,0</td>
<td>Нержавеющая сталь</td>
<td>Повышенная устойчивость к коррозии и окислению. Увеличивает срок службы элемента и снижает затраты на обслуживание в статических условиях. Оптимальный выбор для пищевой промышленности или медицинского оборудования, где важна гигиена.</td>
</tr>
<tr>
<td>O</td>
<td>Обдув (скорость потока воздуха от 6 м/с), неагрессивные газы, до 450°C. Используется в тепловых пушках, вентиляционных системах.</td>
<td>5,5</td>
<td>Углеродистая сталь</td>
<td>Экономичное решение для систем с принудительной конвекцией. Удельная мощность выше, чем у марки S, за счет эффективного отвода тепла обдувом. Высокий риск коррозии при работе во влажном воздухе или наличии загрязняющих частиц.</td>
</tr>
<tr>
<td>K</td>
<td>Обдув (скорость потока воздуха от 6 м/s), воздух, агрессивные газы, до 450°C. Идеально для промышленных сушилок, химических производств, систем HVAC.</td>
<td>6,5</td>
<td>Нержавеющая сталь</td>
<td>Оптимально для высоконагруженных систем, где требуются максимальная надежность, долговечность и устойчивость к агрессивным средам. Высокая удельная мощность в сочетании с коррозионной стойкостью обеспечивает минимальные простои и низкий TCO в долгосрочной перспективе.</td>
</tr>
</tbody>
</table>
<p>Если среда нагрева - спокойный сухой воздух, допустимо использование углеродистой стали (марка S или O при обдуве). Однако для обдуваемых, влажных или потенциально агрессивных условий, таких как в пищевой, химической промышленности или в климатических системах с конденсатом, нержавеющая сталь (марка T или K) является предпочтительным выбором, несмотря на более высокую начальную стоимость, благодаря значительному увеличению срока службы и снижению операционных рисков.</p>
<h3>Форм-фактор U-образных ТЭНов: преимущества и инженерные решения</h3>
<p>Выбор U-образной формы для воздушного ТЭНа 1 кВт (60 см) не случаен и обусловлен рядом инженерных и эксплуатационных преимуществ, которые имеют прямое влияние на эффективность и экономичность промышленных систем:</p>
<ul>
<li><strong>Компактность и плотность мощности:</strong> Изгиб на 180° позволяет разместить значительно большую активную нагревательную поверхность в ограниченном объеме, что критически важно для проектирования малогабаритного, но мощного оборудования (например, тепловых пушек, компактных сушильных камер).</li>
<li><strong>Простота интеграции и обслуживания:</strong> Монтаж U-образного ТЭНа осуществляется через одно крепление (штуцер), что упрощает инсталляцию и последующее обслуживание. Это сокращает время на замену элемента и снижает трудозатраты.</li>
<li><strong>Эффективность теплопередачи:</strong> За счет удвоения длины нагревательного элемента в одной плоскости обеспечивается более равномерное распределение тепла в зоне нагрева, что повышает стабильность технологических процессов и снижает температурные градиенты.</li>
<li><strong>Повышенная надёжность:</strong> Изгиб трубки способствует увеличению механической жесткости конструкции, делая ТЭН более устойчивым к вибрациям и умеренным механическим воздействиям, что важно в динамичных промышленных средах.</li>
<li><strong>Гибкость проектирования:</strong> Современные производственные возможности позволяют изготавливать U-образные ТЭНы с различными радиусами изгиба и межцентровыми расстояниями под индивидуальные требования заказчика, обеспечивая идеальную интеграцию в существующие или разрабатываемые системы.</li>
</ul>
<h3>Выбор материалов оболочки: долговечность и окупаемость инвестиций</h3>
<p>Материал оболочки ТЭНа является ключевым фактором, определяющим его долговечность, устойчивость к агрессивным средам и, как следствие, совокупную стоимость владения. Для воздушных ТЭНов чаще всего используются углеродистая и нержавеющая сталь, а также специальные решения для повышения эффективности.</p>
<ul>
<li><strong>Углеродистая сталь:</strong> Является наиболее экономичным вариантом. Подходит для нагрева сухого воздуха и неагрессивных газовых смесей в условиях, где коррозионная стойкость не является критическим фактором. Широко применяется в бытовых обогревателях, некоторых типах промышленных сушилок и тепловых пушках. Однако в условиях повышенной влажности или присутствия агрессивных химических компонентов срок службы таких ТЭНов будет значительно снижен, что приведет к частым заменам и простоям.</li>
<li><strong>Нержавеющая сталь (например, AISI 304, AISI 316):</strong> Предпочтительный выбор для сред с повышенной влажностью, агрессивными газами, а также для пищевой, фармацевтической и химической промышленности. Нержавеющая сталь обладает высокой коррозионной стойкостью и устойчивостью к окислению при высоких температурах. Это обеспечивает существенно больший срок службы, снижает риски загрязнения нагреваемой среды (что важно для пищевых продуктов) и минимизирует операционные расходы на обслуживание и замену, обеспечивая более высокую окупаемость инвестиций в долгосрочной перспективе.</li>
<li><strong>Оребрённые ТЭНы:</strong> Для систем, где требуется максимально эффективный теплообмен с движущимся воздухом, используются оребрённые ТЭНы. Оребрение (дополнительные пластины на поверхности трубки) значительно увеличивает площадь теплоотдачи, позволяя достигать требуемых температур быстрее и с меньшим количеством нагревательных элементов или при более низкой температуре поверхности самого ТЭНа. Это приводит к экономии электроэнергии и продлению срока службы ТЭНа за счет снижения удельной поверхностной нагрузки. ROI от использования оребрённых ТЭНов проявляется в сокращении времени нагрева, повышении производительности оборудования и снижении общих энергозатрат.</li>
</ul>
<h3>Отраслевые применения ТЭНов 1 кВт (U-образный, 60 см)</h3>
<p>Воздушные ТЭНы мощностью 1 кВт с U-образной конфигурацией и длиной 60 см демонстрируют исключительную универсальность, находя применение в широком спектре промышленных и бытовых задач. Их сбалансированные характеристики делают их оптимальным выбором для многих стандартных и специализированных решений:</p>
<ul>
<li><strong>Промышленное производство:</strong> Используются в сушильных и покрасочных камерах для ускорения полимеризации покрытий и сушки материалов. Интегрируются в тепловые и воздушные завесы для поддержания микроклимата в цехах и складах. Являются ключевыми элементами промышленных обогревателей и вентиляционных систем, обеспечивая предварительный нагрев приточного воздуха. Пример: в термоформовочных машинах для разогрева пластиковых листов или в камерах для термообработки мелких деталей.</li>
<li><strong>Системы отопления, вентиляции и кондиционирования (ОВК):</strong> Применяются в приточных вентиляционных установках для подогрева свежего воздуха в холодное время года, предотвращая обмерзание теплообменников и обеспечивая комфортную температуру в помещениях. Также используются в канальных нагревателях для локального подогрева воздуха.</li>
<li><strong>Пищевая промышленность:</strong> Критически важны для пекарных и духовых шкафов, грилей, конвекционных печей, упаковочного оборудования (термоусадочные машины), а также установок для сушки фруктов, овощей, трав и других продуктов. Здесь особенно актуальны ТЭНы из нержавеющей стали для соответствия гигиеническим стандартам.</li>
<li><strong>Строительство и коммунальное хозяйство:</strong> Обеспечивают подогрев воздуха в бытовках и временных сооружениях на строительных площадках. Применяются в специализированном оборудовании для сушки бетона, штукатурки и других строительных материалов, ускоряя технологические процессы. Могут использоваться в составе мобильных тепловых пушек.</li>
<li><strong>Бытовое оборудование:</strong> Широко применяются в тепловых пушках, бытовых калориферах, электропечах, душевых кабинах (для поддержания температуры воздуха), а также в обогревателях помещений, обеспечивая эффективный и безопасный нагрев.</li>
</ul>
Понимание технических нюансов и типовых сценариев применения формирует основу для осознанного выбора нагревательного элемента. Однако для полноценной интеграции, обеспечения долгосрочной эффективности и минимизации рисков необходимо глубокое погружение в методологии подбора, стратегическое планирование эксплуатации и управление жизненным циклом ТЭНа.
Продвинутая практика: стратегический подбор и эффективное внедрение воздушных ТЭНов в производственные циклы
Методология стратегического подбора ТЭНа: минимизация TCO и максимизация эффективности
Эффективный выбор нагревательного элемента выходит за рамки простого сопоставления мощности и габаритов. Для промышленных предприятий и коммерческих организаций ключевым показателем является совокупная стоимость владения (Total Cost of Ownership, TCO), которая включает не только первоначальные инвестиции, но и эксплуатационные расходы, затраты на обслуживание, риски простоев и потенциальные потери от неэффективной работы. Стратегический подход позволяет оптимизировать TCO на протяжении всего жизненного цикла ТЭНа.
Для принятия обоснованных решений критически важно учитывать не только закупочную стоимость, но и комплекс факторов:
- Капитальные затраты (CapEx): Прямые расходы на приобретение ТЭНа, а также сопутствующего оборудования — терморегуляторов, датчиков, коммутационных элементов.
- Операционные затраты (OpEx): Наиболее значимая часть TCO, включающая расходы на электроэнергию (которые могут составлять до 90% от всех затрат), а также оплату труда персонала.
- Расходы на обслуживание и ремонт: Затраты на плановую замену, чистку, диагностику и внеплановый ремонт, включая стоимость запасных частей и сервисные работы.
- Стоимость простоев: Потери от остановки производственных линий, снижения производительности или брака продукции, вызванные выходом ТЭНа из строя. Это может быть самой дорогостоящей статьей при неверном выборе.
Пример расчёта потенциальной экономии: Рассмотрим выбор между ТЭНом из углеродистой стали (марка O) и из нержавеющей стали (марка K) для сушильной камеры с принудительным обдувом. Допустим, ТЭН из нержавеющей стали на 25% дороже в закупке. Однако его ожидаемый срок службы в условиях обдува и потенциальной влажности может быть в 2-3 раза выше (например, 15 000 часов против 5 000 часов). Если стоимость замены ТЭНа, включая труд и простой оборудования, составляет 8 000 рублей, то за 15 000 часов эксплуатации углеродистый ТЭН потребует две замены (16 000 руб.), тогда как нержавеющий – ни одной. Таким образом, даже при более высокой начальной цене, выбор нержавеющей стали приводит к экономии 16 000 рублей на протяжении жизненного цикла, не учитывая прирост надежности и снижение рисков. Кроме того, ТЭНы из нержавеющей стали, как правило, обеспечивают более стабильные параметры нагрева, что влияет на качество конечной продукции и снижает процент брака, тем самым повышая ROI.
<h4>Чек-лист для оценки поставщика и продукта ТЭНа</h4>
<p>При выборе партнера по поставке нагревательных элементов критически важно провести комплексную оценку, выходящую за рамки стоимости единицы продукции:</p>
<ul>
<li><strong>Наличие сертификатов соответствия:</strong> Убедитесь, что продукция соответствует международным стандартам (например, ISO 9001 для системы менеджмента качества) и национальным нормам (ГОСТ Р, ТР ТС). Наличие деклараций и сертификатов безопасности (например, CE для европейского рынка) подтверждает качество и соответствие заявленным характеристикам.</li>
<li><strong>Гарантийные обязательства:</strong> Оцените срок и условия гарантии. Расширенная гарантия может свидетельствовать об уверенности производителя в качестве своей продукции и снижать ваши риски.</li>
<li><strong>Техническая поддержка и инжиниринг:</strong> Доступность квалифицированных специалистов для консультаций по подбору, расчётам мощности, проектированию систем и устранению неисправностей. Наличие сервисной службы значительно сокращает время реакции на возможные проблемы.</li>
<li><strong>Репутация поставщика и опыт:</strong> Изучите отзывы других промышленных потребителей, запросите кейсы внедрения в аналогичных проектах. Долгосрочное присутствие на рынке и специализация на нагревательных элементах является хорошим показателем надежности.</li>
<li><strong>Возможность кастомизации:</strong> Проверьте, может ли поставщик изготовить ТЭНы по индивидуальным чертежам, с нестандартными длинами, диаметрами, материалами или конфигурациями, что особенно важно для уникального или модернизируемого оборудования.</li>
<li><strong>Складской запас:</strong> Наличие типовых позиций на складе поставщика гарантирует оперативные поставки и минимизирует сроки ожидания при плановой замене или экстренной потребности.</li>
</ul>
<h3>Интеграция и ввод в эксплуатацию: от проекта до стабильной работы</h3>
<p>Успешное внедрение ТЭНа в производственную систему требует структурированного подхода, охватывающего все этапы: от детального проектирования до пусконаладочных работ. Этот процесс минимизирует риски, обеспечивает безопасность и гарантирует достижение запланированных эксплуатационных характеристик.</p>
<h4>Пошаговая реализация проекта внедрения ТЭНа</h4>
<ol>
<li><strong>Этап 1: Проектирование и теплотехнические расчеты (2-3 рабочих дня)</strong>
<ul>
<li><strong>Цель:</strong> Определить оптимальные параметры ТЭНа и системы в целом.</li>
<li><strong>Действия:</strong>
<ul>
<li>Вычисление требуемой тепловой мощности с учетом объема нагреваемой камеры, теплопотерь через ограждающие конструкции, желаемой скорости нагрева и температурного режима.</li>
<li>Детальный выбор материала оболочки и удельной мощности ТЭНа в зависимости от агрессивности среды, наличия обдува и требуемого срока службы.</li>
<li>Разработка схемы размещения ТЭНов в оборудовании для обеспечения равномерного нагрева и эффективного теплообмена, включая проработку системы обдува (если требуется).</li>
<li>Подбор компонентов системы управления: терморегуляторов (ПИД-регуляторы для точного контроля), датчиков температуры (термопары или терморезисторы), аварийных термопредохранителей.</li>
<li>Расчёт необходимого сечения питающих кабелей, автоматических выключателей и устройств защитного отключения (УЗО) согласно Правилам устройства электроустановок (ПУЭ).</li>
</ul>
</li>
<li><strong>Ключевые артефакты:</strong> Детальное Техническое задание (ТЗ) на систему нагрева, тепловой расчет, принципиальная электрическая схема, спецификация закупаемого оборудования.</li>
<li><strong>Вовлеченные роли:</strong> Инженер-теплотехник, инженер-электрик, проектировщик.</li>
</ul>
</li>
<li><strong>Этап 2: Закупка и подготовка оборудования (5-10 рабочих дней)</strong>
<ul>
<li><strong>Цель:</strong> Приобретение и проверка всех необходимых компонентов.</li>
<li><strong>Действия:</strong>
<ul>
<li>Размещение заказа у выбранного поставщика, контроль сроков поставки.</li>
<li>Входной контроль качества: проверка соответствия поставленных ТЭНов и комплектующих заявленным в спецификации параметрам, отсутствие внешних повреждений, наличие паспортов и сертификатов.</li>
<li>Подготовка монтажной площадки: очистка, проверка несущих конструкций, обеспечение доступа для монтажных работ.</li>
</ul>
</li>
<li><strong>Ключевые артефакты:</strong> Заказ-наряд, акты приемки оборудования, протоколы входного контроля.</li>
<li><strong>Вовлеченные роли:</strong> Специалист по закупкам, кладовщик, инженер по качеству.</li>
</ul>
</li>
<li><strong>Этап 3: Монтаж и электрическое подключение (1-2 рабочих дня)</strong>
<ul>
<li><strong>Цель:</strong> Корректная установка и безопасное подключение ТЭНа.</li>
<li><strong>Действия:</strong>
<ul>
<li>Надежное механическое крепление ТЭНа в корпусе оборудования с использованием штуцера или фланцевого соединения, предотвращение контакта нагревателя с горючими материалами.</li>
<li>Электрическое подключение контактных стержней ТЭНа к питающей сети с использованием термостойких проводов соответствующего сечения, качественных клемм и соблюдением полярности (при необходимости).</li>
<li>Установка и подключение датчиков температуры, а также их интеграция с системой автоматического управления.</li>
<li>Обязательная проверка целостности изоляции (мегаомметром) и надежности заземления всех металлических частей, которые могут оказаться под напряжением.</li>
</ul>
</li>
<li><strong>Ключевые артефакты:</strong> Протоколы монтажных работ, акт электромонтажных работ, результаты измерения сопротивления изоляции.</li>
<li><strong>Вовлеченные роли:</strong> Электромонтажник, инженер КИПиА (контрольно-измерительные приборы и автоматика).</li>
</ul>
</li>
<li><strong>Этап 4: Пусконаладка и тестирование (0,5-1 рабочий день)</strong>
<ul>
<li><strong>Цель:</strong> Калибровка, проверка работоспособности и оптимизация системы.</li>
<li><strong>Действия:</strong>
<ul>
<li>Первоначальный запуск оборудования в тестовом режиме без рабочей нагрузки, последовательное включение ТЭНов (при наличии нескольких).</li>
<li>Калибровка терморегуляторов, настройка уставок температуры, проверка срабатывания систем защиты (аварийные термостаты, предохранители).</li>
<li>Измерение фактических параметров нагрева (температура в разных точках, время выхода на режим) и энергопотребления (ток, мощность).</li>
<li>Тестирование в рабочих режимах с нагрузкой, выявление возможных отклонений от проектных параметров, оценка равномерности нагрева и стабильности поддержания температуры.</li>
</ul>
</li>
<li><strong>Ключевые артефакты:</strong> Протокол пусконаладочных работ, отчет о тестировании, инструкции по эксплуатации и обслуживанию.</li>
<li><strong>Вовлеченные роли:</strong> Инженер-наладчик, оператор оборудования, представитель службы главного энергетика.</li>
</ul>
</li>
</ol>
<h3>Оптимизация работы и управление жизненным циклом ТЭНа</h3>
<p>Максимизация срока службы и эффективности работы ТЭНа достигается не только правильным выбором и монтажом, но и системным подходом к эксплуатации и обслуживанию. Проактивное управление жизненным циклом позволяет минимизировать незапланированные простои и значительно снизить TCO.</p>
<h4>Метрики эффективности эксплуатации ТЭНов для мониторинга</h4>
<ul>
<li><strong>Энергоэффективность (%):</strong> Отношение фактически полезной тепловой энергии к потребленной электрической. Мониторинг этого показателя позволяет выявлять снижение КПД, которое может быть вызвано загрязнением поверхности ТЭНа, деградацией изолятора или изменением условий обдува. Регулярная проверка (например, ежеквартально) позволяет своевременно принять меры.</li>
<li><strong>Средняя наработка на отказ (Mean Time Between Failures, MTBF):</strong> Ключевой показатель надежности, который позволяет планировать интервалы планово-предупредительного ремонта (ППР) и закупок запасных частей. Для качественных промышленных ТЭНов MTBF может составлять от 5 000 до 20 000 часов непрерывной работы, в зависимости от условий.</li>
<li><strong>Коэффициент использования ТЭНа (%):</strong> Фактическое время работы ТЭНа в режиме нагрева к общему времени работы оборудования. Помогает оценить фактическую нагрузку на элемент и потенциал для оптимизации режимов работы.</li>
<li><strong>Температурный градиент (°C):</strong> Разница температур в различных точках нагреваемой среды или на поверхности ТЭНа. Важен для контроля равномерности нагрева, предотвращения локальных перегревов и оценки эффективности системы обдува.</li>
<li><strong>Сопротивление изоляции (МОм):</strong> Регулярное измерение (например, раз в полгода) мегаомметром позволяет контролировать состояние диэлектрика (оксида магния) и предотвращать утечки тока, что является критически важным для электробезопасности и стабильной работы. Нормальное значение – не менее 0,5 МОм.</li>
</ul>
<h4>Типовые кейсы и инженерные решения для оптимизации</h4>
<ol>
<li><strong>Сценарий 1: Сушильная камера для пищевой промышленности (Уровень Enterprise)</strong>
<p><em>Задача:</em> Обеспечение равномерной и гигиеничной сушки крупнозерновых продуктов или фруктов в объеме 20-30 м³ при строго контролируемой температуре 60-80°C, с минимальными простоями.</p>
<ul>
<li><em>Решение:</em> Внедрение кластера из 10-15 U-образных ТЭНов 1 кВт из нержавеющей стали AISI 316 с оребрением, размещенных в приточно-вытяжной вентиляционной системе с раздельными зонами нагрева. Каждая зона оснащена независимым ПИД-регулятором и несколькими датчиками температуры (NTC-термисторы или PT100).</li>
<li><em>Эффект:</em> Минимизация риска коррозии, исключение загрязнения продукции, равномерное распределение тепла по всему объему камеры. Точный контроль температуры обеспечивает оптимальное качество сушки, предотвращая пересушивание или недосушивание. Увеличенный срок службы ТЭНов из нержавеющей стали сокращает частоту плановых и внеплановых замен.</li>
<li><em>ROI:</em> Снижение процента брака продукции на 5-10%, увеличение межремонтного интервала ТЭНов в 2-3 раза, что приводит к сокращению операционных затрат и росту производительности.</li>
</ul>
</li>
<li><strong>Сценарий 2: Локальный обогрев рабочей зоны в производственном цехе (Уровень SMB)</strong>
<p><em>Задача:</em> Поддержание комфортной температуры (22-25°C) в зоне сборки точного оборудования на площади 10-15 м², а также предотвращение образования конденсата на чувствительных компонентах в холодное время года.</p>
<ul>
<li><em>Решение:</em> Установка двух-трех U-образных ТЭНов 1 кВт из углеродистой стали (для сухого воздуха) в компактном корпусе с интегрированным осевым вентилятором. Система управляется простым биметаллическим терморегулятором с выносным датчиком.</li>
<li><em>Эффект:</em> Быстрый и достаточный нагрев локальной зоны при относительно низких начальных инвестициях. Создание комфортных условий труда, что повышает внимательность персонала и снижает количество ошибок. Предотвращение порчи материалов и оборудования от перепадов влажности и температуры.</li>
<li><em>ROI:</em> Повышение производительности труда на 3-5%, снижение общих затрат на отопление всего цеха за счет целевого нагрева. Сокращение потерь от брака, связанного с условиями хранения и сборки, на 1-2%.</li>
</ul>
</li>
<li><strong>Сценарий 3: Воздушная тепловая завеса для складского комплекса (Уровень Mid-market)</strong>
<p><em>Задача:</em> Создание эффективного теплового барьера на крупном дверном проеме (3x4 м) склада с интенсивным трафиком для предотвращения теплопотерь и сквозняков.</p>
<ul>
<li><em>Решение:</em> Интеграция ряда оребрённых U-образных ТЭНов 1 кВт (например, 10-12 шт.) суммарной мощностью 10-12 кВт в специализированную воздушную завесу. Автоматическое включение завесы при открытии ворот склада (интеграция с системой контроля доступа или инфракрасными датчиками).</li>
<li><em>Эффект:</em> Значительное снижение теплопотерь через открытый проем (до 60-80%), поддержание стабильной температуры в помещении, защита от проникновения пыли, насекомых и холодного воздуха. Оребрение ТЭНов обеспечивает максимально эффективный теплообмен с высокоскоростным потоком воздуха.</li>
<li><em>ROI:</em> Экономия до 20-30% на расходах на отопление складского комплекса в холодное время года. Улучшение условий труда для персонала, работающего в зоне погрузки/разгрузки.</li>
</ul>
</li>
</ol>
<h3>Распространенные ошибки при эксплуатации и их предотвращение</h3>
<p>Минимизация рисков и продление срока службы ТЭНов зависят от предотвращения типовых ошибок, часто возникающих на этапах эксплуатации и обслуживания:</p>
<ul>
<li><strong>Недостаточный обдув или его отсутствие:</strong> Приводит к критическому перегреву оболочки ТЭНа, резкому снижению удельной мощности, деградации изоляционного материала и преждевременному выходу элемента из строя. Это наиболее частая причина поломок.
<ul>
<li><em>Предотвращение:</em> Регулярная чистка поверхности ТЭНов и радиаторов от пыли и загрязнений; периодическая проверка работоспособности вентиляторов и системы воздуховодов; установка датчиков потока воздуха, блокирующих нагрев при недостаточном обдуве; использование ТЭНов с соответствующей удельной мощностью для невентилируемых режимов.</li>
</ul>
</li>
<li><strong>Использование ТЭНа не по назначению:</strong> Применение воздушных ТЭНов для нагрева жидкостей, агрессивных химических сред без соответствующей защиты, или в условиях, для которых не предназначен материал оболочки. Это ведет к быстрой коррозии, пробою изоляции и авариям.
<ul>
<li><em>Предотвращение:</em> Строгий подбор ТЭНа согласно его маркировке, техническому паспорту и рекомендациям производителя. Обучение персонала по правилам эксплуатации.</li>
</ul>
</li>
<li><strong>Некорректное электрическое подключение:</strong> Плохие или окисленные контакты, недостаточное сечение кабелей, отсутствие надежного заземления, неправильная изоляция. Все это может привести к искрению, перегреву контактов, короткому замыканию, пожарам и поражению электрическим током.
<ul>
<li><em>Предотвращение:</em> Монтаж и подключение должны выполняться только квалифицированным электромонтажным персоналом. Использование рекомендованных клемм, кабелей с термостойкой изоляцией и обязательное соблюдение требований ПУЭ. Регулярный аудит состояния электропроводки и контактов.</li>
</ul>
</li>
<li><strong>Отсутствие или некорректная настройка систем защиты:</strong> Отсутствие аварийных термостатов, неправильная калибровка терморегуляторов или их отказ.
<ul>
<li><em>Предотвращение:</em> Установка дублирующих систем защиты (аварийные термостаты с ручным взводом), регулярная проверка их работоспособности и калибровка в соответствии с технологическим регламентом.</li>
</ul>
</li>
</ul>
<aside>
<h3>Что дальше?</h3>
<p>Для дальнейшего повышения операционной эффективности, надежности и минимизации рисков, связанных с эксплуатацией промышленных нагревательных элементов, мы рекомендуем следующие стратегические шаги:</p>
<ul>
<li><strong>Проведение комплексного энергетического аудита:</strong> Оцените текущее потребление энергии вашей системой нагрева. Это поможет выявить неэффективные участки и определить потенциал для модернизации или замены ТЭНов на более энергоэффективные модели.</li>
<li><strong>Разработка и внедрение регламента планово-предупредительного ремонта (ППР):</strong> Создайте четкий график регулярных проверок состояния ТЭНов, электрических контактов, изоляции, систем обдува и автоматики. Профилактические мероприятия значительно продлевают срок службы оборудования и предотвращают аварийные ситуации.</li>
<li><strong>Изучение решений для удаленного мониторинга и предиктивной аналитики:</strong> Рассмотрите возможность внедрения систем класса IoT (Internet of Things) для постоянного отслеживания ключевых параметров работы ТЭНов (температура поверхности, ток, напряжение, сопротивление изоляции). Это позволит прогнозировать потенциальные отказы до их наступления, переходя от реактивного к проактивному обслуживанию.</li>
<li><strong>Консультации с производителями и отраслевыми экспертами:</strong> Регулярно общайтесь с поставщиками нагревательных элементов и инжиниринговыми компаниями. Они могут предложить специализированные решения, адаптированные под конкретные технологические задачи вашей отрасли, и ознакомить с последними инновациями в области нагревательных технологий.</li>
<li><strong>Обучение технического персонала:</strong> Инвестируйте в повышение квалификации сотрудников, ответственных за эксплуатацию и обслуживание систем нагрева. Глубокие знания и навыки снижают вероятность ошибок и повышают общую эффективность работы.</li>
</ul>
</aside>
Отправить комментарий
