Выбор и внедрение воздушных оребренных ТЭНов: стратегический подход для промышленных систем

Эффективное управление тепловыми процессами является краеугольным камнем операционной стабильности и энергоэффективности любого промышленного или коммерческого предприятия. В этом контексте, воздушный оребренный ТЭН ТТ 5 кВт 220 В 714 выступает не просто как компонент, а как ключевой элемент системы, отвечающий за надежный и контролируемый нагрев воздушных или газовых сред. Понимание его характеристик, принципов работы и стратегических преимуществ критически важно для принятия обоснованных решений на уровне C-level, VP/Head, PMM, RevOps и CTO/CIO.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель) — базовый элемент, преобразующий электрическую энергию в тепловую. Состоит из нихромовой спирали в металлической оболочке, заполненной диэлектрическим наполнителем (например, магнезией).
• Оребрение — увеличение площади поверхности ТЭНа путем добавления металлических ребер (обычно из алюминия или стали), что значительно улучшает теплоотдачу в газовых средах и снижает поверхностную ваттную нагрузку.
• Ваттная нагрузка (Вт/см²) — показатель удельной мощности нагревательного элемента на единицу его рабочей площади. Снижение ваттной нагрузки благодаря оребрению продлевает срок службы ТЭНа и предотвращает его перегрев.
• Тепловая отдача (Вт) — количество тепловой энергии, передаваемой нагревателем в окружающую среду. У оребренных ТЭНов она существенно выше по сравнению с гладкими аналогами в условиях обдува.
• Принудительный обдув — обязательное условие эксплуатации оребренных ТЭНов, обеспечивающее эффективный съем тепла с увеличенной поверхности нагревателя и поддерживающее его рабочую температуру в допустимых пределах (скорость воздуха не менее 6 м/с).
• Электрический калорифер — устройство для нагрева воздуха в системах вентиляции и кондиционирования, часто использующее оребренные ТЭНы для обеспечения высокой тепловой мощности.
• Тепловая пушка / завеса — мобильные или стационарные нагревательные устройства для быстрого обогрева помещений или создания теплового барьера, активно применяющие оребренные ТЭНы.
• Промышленная сушильная установка — оборудование для удаления влаги из материалов (древесина, лакокрасочные покрытия, пищевые продукты) с использованием нагретого воздуха, где оребренные ТЭНы обеспечивают стабильный температурный режим.

Воздушный оребренный ТЭН ТТ 5 кВт 220 В 714: основы и характеристики

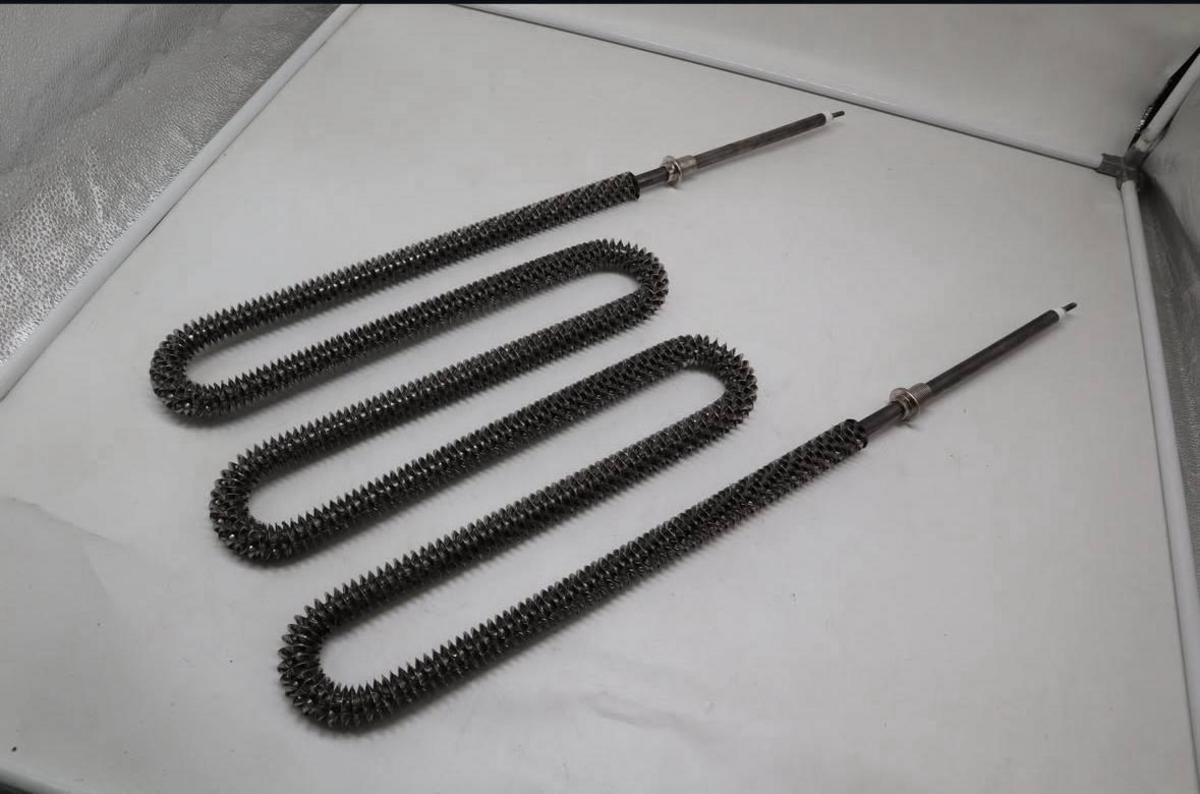

Модель ТТ 5 кВт 220 В 714 является типичным представителем класса воздушных трубчатых электронагревателей с оребрением, спроектированных для работы в условиях принудительного воздушного потока. Ее маркировка содержит ключевую информацию, критичную для правильного выбора и применения:

• ТТ (ТЭНР): Указывает на тип нагревателя – трубчатый, оребренный, предназначенный для нагрева воздуха или газов. Это означает, что элемент оптимизирован для максимальной эффективности теплообмена именно в такой среде.
• 5 кВт: Номинальная электрическая мощность. Этот параметр определяет объем тепловой энергии, которую ТЭН способен генерировать, и является основным критерием при расчете необходимого количества тепла для конкретного процесса или помещения.
• 220 В: Рабочее напряжение. В данном случае, 220 В является стандартом для однофазных промышленных и бытовых сетей. Важно учитывать соответствие напряжения сети и нагревателя для предотвращения поломок и обеспечения безопасности. Для более мощных промышленных систем чаще применяются ТЭНы на 380 В с трехфазным подключением.
• 714: Этот индекс, предположительно, обозначает развернутую длину нагревательного элемента в миллиметрах или является частью внутреннего кода производителя/серии. Точная длина важна для интеграции в существующее оборудование и для обеспечения равномерного нагрева.

Детальные технические характеристики:

Оптимизация выбора и экономическая эффективность

Выбор оребренного ТЭНа — это не только техническая, но и экономическая задача. Решения, принимаемые на этапах проектирования и закупки, напрямую влияют на операционные расходы, энергопотребление и совокупную стоимость владения в долгосрочной перспективе.

Ключевые аспекты для выбора:

1. Расчет требуемой тепловой мощности: Исходя из объема нагреваемой среды, требуемого перепада температур, скорости потока и теплопотерь системы. Недостаточная мощность приведет к неэффективной работе, избыточная — к необоснованным затратам.
2. Оценка рабочей среды: Влажность, наличие агрессивных химических веществ, пыли, абразивных частиц определяют выбор материалов оболочки и оребрения. Нержавеющая сталь для агрессивных сред оправдывает свою более высокую стоимость увеличенным сроком службы и снижением затрат на ремонт/замену.
3. Конфигурация и габариты: Доступное пространство для установки диктует выбор формы ТЭНа (прямой, U-образный, круглый). Модульная система из нескольких ТЭНов может быть более гибкой в управлении мощностью.
4. Соответствие электросети: Убедитесь, что напряжение (220 В, 380 В) и фазность (однофазная, трехфазная) ТЭНа соответствуют электросети объекта.
5. Параметры обдува: Проектирование системы вентиляции должно гарантировать минимальную скорость обдува (от 6 м/с) для предотвращения перегрева и обеспечения максимальной теплоотдачи.

Экономический эффект и ROI (Return on Investment):

Внедрение или модернизация систем на базе оребренных ТЭНов может обеспечить существенный экономический эффект:

• Снижение энергопотребления: Высокая эффективность теплообмена позволяет достичь требуемых температур с меньшими затратами энергии. Это особенно актуально для предприятий с высокими тарифами на электроэнергию.
• Увеличение срока службы оборудования: Сниженная ваттная нагрузка и оптимальный тепловой режим оребренных ТЭНов приводят к их долговечности, что минимизирует частоту замен и связанные с этим простои.
• Сокращение затрат на обслуживание: Надежная конструкция и правильный подбор материалов снижают потребность в частом ремонте.
• Повышение производительности: Стабильный и точный температурный режим в сушильных камерах или технологических процессах улучшает качество продукции и сокращает время производственного цикла.

Расчет ROI для проекта по модернизации системы отопления или сушки с использованием оребренных ТЭНов может быть выражен формулой:

ROI = (Годовая экономия - Стоимость внедрения) / Стоимость внедрения * 100%

Средний срок окупаемости (Payback Period) для таких проектов в промышленности обычно составляет от 1 до 3 лет, в зависимости от масштаба и исходной эффективности системы.

Сравнительная таблица: типы нагревателей и их экономические параметры для B2B

Для принятия информированного решения рассмотрим различия между оребренными ТЭНами и другими распространенными типами нагревательных элементов с точки зрения B2B-критериев.

Как видно из таблицы, оребренные ТЭНы предоставляют оптимальное соотношение производительности, энергоэффективности и долговечности для задач, связанных с нагревом воздуха и газовых сред. Однако их эффективность напрямую зависит от правильного проектирования системы обдува и выбора материалов, соответствующих условиям эксплуатации.

После детального рассмотрения технических характеристик и стратегических аспектов выбора оребренных ТЭНов, перейдем к углубленному анализу практических аспектов их внедрения, эксплуатации и интеграции в сложные промышленные экосистемы, что позволит реализовать заявленный потенциал на практике.

Продвинутая практика и внедрение оребренных ТЭНов в промышленные системы

Реализация максимального потенциала воздушных оребренных ТЭНов, таких как ТТ 5 кВт 220 В 714, требует не только правильного выбора, но и стратегического подхода к их внедрению, интеграции и последующей эксплуатации. Этот раздел охватывает архитектуру систем, пошаговые этапы реализации проектов, кейсы применения и перспективы развития для руководителей, инженеров и специалистов по эксплуатации.

Архитектура систем нагрева с оребренными ТЭНами

Эффективная система на основе оребренных ТЭНов — это не просто набор нагревательных элементов, а комплексное решение, включающее в себя следующие ключевые компоненты:

• Блок нагревателей (ТЭН-секция): Несколько оребренных ТЭНов, скомпонованных в единый блок или кассету. Такая модульная архитектура позволяет гибко регулировать мощность, обеспечивать резервирование и упрощать обслуживание. Например, при общей требуемой мощности в 20 кВт можно использовать четыре ТЭНа по 5 кВт, подключая их каскадно.
• Система управления мощностью:
  • Тиристорные регуляторы мощности (SCR Power Controllers): Обеспечивают плавное и точное регулирование мощности нагрева, что критично для процессов, требующих высокой стабильности температуры (например, в фармацевтике или химической промышленности). Это снижает пусковые токи и продлевает срок службы ТЭНов.
  • Контакторы и реле: Используются для ступенчатого включения/выключения групп ТЭНов, что экономически эффективно для систем, не требующих высокой точности регулирования.
• Система контроля и измерения:
  • Датчики температуры: Термопары или терморезисторы (Pt100/Pt1000) для измерения температуры воздуха до и после ТЭН-секции, а также для контроля температуры поверхности самих ТЭНов.
  • Датчики потока воздуха: Измерение скорости или наличия воздушного потока. Это критически важно для безопасности оребренных ТЭНов, так как отсутствие обдува ведет к их перегреву и выходу из строя.
  • Контроллеры (PID-контроллеры): Пропорционально-интегрально-дифференциальные контроллеры, обеспечивающие точное поддержание заданной температуры путем регулирования выходной мощности ТЭНов.
• Система безопасности и блокировок:
  • Термостаты защиты от перегрева: Срабатывают при превышении допустимой температуры и отключают нагреватели.
  • Реле контроля потока воздуха: Блокируют включение ТЭНов при отсутствии или недостаточной скорости обдува.
  • Автоматические выключатели и предохранители: Защита от коротких замыканий и перегрузок.
• Система вентиляции: Мощные вентиляторы или воздуходувки, обеспечивающие необходимый объем и скорость воздушного потока через ТЭН-секцию.
• Интеграция с АСУ ТП (Автоматизированная Система Управления Технологическими Процессами): Для крупных промышленных объектов предусматривается подключение системы нагрева к централизованной системе управления, что позволяет осуществлять удаленный мониторинг, сбор данных и оптимизацию работы всего комплекса.

Пошаговая реализация проекта по модернизации или внедрению

Успешное внедрение систем на оребренных ТЭНах следует четко структурированному процессу, минимизирующему риски и максимизирующему отдачу.

1. Этап 1: Аудит и анализ потребностей (1-2 недели)
   • Цель: Четкое определение текущих потребностей в нагреве и потенциальных точек роста.
   • Действия:
     • Сбор данных о текущих тепловых нагрузках, температурных режимах и энергопотреблении.
     • Анализ существующих систем: их состояние, эффективность, узкие места.
     • Определение требований к новой/модернизированной системе: требуемая температура, скорость нагрева, объем воздуха, агрессивность среды.
   • Ответственные: Главный инженер, руководитель производства, специалист по энергоаудиту.
   • Артефакты: Отчет об аудите, техническое задание (ТЗ) на новую систему.
2. Этап 2: Технико-экономическое обоснование (ТЭО) и проектирование (2-4 недели)
   • Цель: Обоснование инвестиций и разработка детального технического решения.
   • Действия:
     • Предварительный выбор типа и количества ТЭНов (например, несколько ТТ 5 кВт 220 В для модульности).
     • Расчет энергопотребления, потенциальной экономии и окупаемости инвестиций (ROI, Payback Period).
     • Разработка принципиальных электрических и гидравлических схем, схем автоматизации.
     • Подбор вспомогательного оборудования (вентиляторы, контроллеры, датчики).
     • Согласование проекта с заинтересованными сторонами (производство, служба главного инженера, финансовый отдел).
   • Ответственные: Проектный инженер, финансовый аналитик, менеджер по закупкам.
   • Артефакты: ТЭО, проектная документация, спецификации оборудования.
3. Этап 3: Закупка и подготовка (4-8 недель, зависит от сроков поставки)
   • Цель: Приобретение всего необходимого оборудования и материалов.
   • Действия:
     • Выбор поставщиков ТЭНов и комплектующих (например, ПК «Марион», ZAO-TST, Dalten, Ziptorg).
     • Проведение тендеров, заключение договоров.
     • Контроль сроков поставки и качества оборудования.
     • Подготовка монтажной площадки.
   • Ответственные: Менеджер по закупкам, логист.
   • Артефакты: Договоры поставки, акты приемки оборудования, планы логистики.
4. Этап 4: Монтаж и пусконаладка (1-3 недели)
   • Цель: Установка системы и ввод ее в эксплуатацию.
   • Действия:
     • Монтаж ТЭН-секций, вентиляторов, воздуховодов, электрических щитов.
     • Подключение электрических цепей и цепей управления.
     • Пусконаладочные работы: проверка функционирования, калибровка датчиков и контроллеров, настройка режимов работы.
     • Проведение испытаний и пробных запусков на разных режимах.
   • Ответственные: Монтажная бригада, инженер-наладчик, представитель заказчика.
   • Артефакты: Акты выполненных работ, протоколы испытаний, инструкции по эксплуатации.
5. Этап 5: Обучение персонала и ввод в постоянную эксплуатацию (0.5-1 неделя)
   • Цель: Передача системы эксплуатирующему персоналу и обеспечение ее стабильной работы.
   • Действия:
     • Обучение операторов и обслуживающего персонала правилам эксплуатации, контролю и базовому обслуживанию системы.
     • Разработка регламента технического обслуживания (ТО) и планово-предупредительного ремонта (ППР).
     • Передача исполнительной документации.
   • Ответственные: Инженер-наладчик, руководитель отдела эксплуатации.
   • Артефакты: Журналы инструктажа, регламенты ТО и ППР.

Оптимизация эксплуатации и снижение TCO

Долгосрочная эксплуатация оребренных ТЭНов требует системного подхода к обслуживанию и мониторингу, направленного на минимизацию TCO.

• Регулярная очистка оребрения: Пыль и загрязнения, оседающие на ребрах, значительно ухудшают теплоотдачу, что приводит к перегреву ТЭНа и увеличению энергопотребления. График очистки должен быть разработан исходя из условий эксплуатации (например, ежемесячно для пыльных производств).
• Контроль электрических параметров: Периодическая проверка сопротивления изоляции, токов, напряжения и мощности на каждом ТЭНе или группе ТЭНов. Отклонения могут указывать на начинающиеся неисправности.
• Проверка системы обдува: Регулярный контроль работы вентиляторов, состояния фильтров и воздуховодов. Снижение скорости потока воздуха – прямой путь к выходу ТЭНа из строя.
• Калибровка датчиков и контроллеров: Точность поддержания температуры напрямую влияет на качество процесса и энергоэффективность.
• Запасные части: Наличие на складе критически важных запасных частей (например, несколько ТЭНов, запасной контроллер) сокращает время простоя в случае аварии.

Кейсы и типовые сценарии внедрения

Рассмотрим, как оребренные ТЭНы решают конкретные задачи в различных B2B-сценариях.

Кейс 1: SMB — Модернизация сушильной камеры в небольшой деревообрабатывающей мастерской

Проблема: Существующая сушильная камера использовала устаревшие гладкие ТЭНы, что приводило к долгому времени сушки, неравномерному нагреву древесины и высоким счетам за электроэнергию из-за низкой теплоотдачи и частых перегревов. Простой ТЭНа занимал 20% рабочего времени.

Решение: Внедрение четырех оребренных ТЭНов ТТ 5 кВт 220 В с индивидуальными термостатами и общим блоком вентиляции. Выбор 220 В был обусловлен наличием только однофазной сети и нежеланием ее модернизировать.

Результат:

• Сокращение времени сушки на 25%.
• Снижение энергопотребления на 15% за счет повышения эффективности теплообмена.
• Увеличение равномерности нагрева, снижение брака.
• Срок окупаемости проекта: 1.5 года.

Кейс 2: Enterprise — Масштабная модернизация системы приточной вентиляции крупного производственного цеха

Проблема: Цех площадью 5000 м² с централизованной системой приточной вентиляции (ПВУ) испытывал дефицит тепла в зимний период и высокие расходы на обслуживание устаревших жидкостных калориферов, требующих антифриза и частых ремонтов. Требовалась постоянная температура +18°C.

Решение: Замена жидкостных калориферов на электрические калориферы на базе оребренных ТЭН-блоков. Всего установлено 20 блоков по 30 кВт каждый, состоящих из шести ТЭНов ТТ 5 кВт 380 В (для трехфазной сети) с тиристорным регулированием мощности и интегрированной системой контроля потока воздуха. Централизованное управление через АСУ ТП цеха.

Результат:

• Обеспечение стабильной температуры в цеху даже при -30°C на улице.
• Снижение эксплуатационных расходов на 20% (нет необходимости в антифризе, меньше ремонтов).
• Повышение надежности системы (MTBF увеличился на 30%).
• Упрощение обслуживания благодаря модульной конструкции.
• Срок окупаемости проекта: 2.8 года.

Кейс 3: Regulated Industry — Система нагрева чистого воздуха для фармацевтического производства

Проблема: В процессе производства стерильных растворов требовался подача чистого воздуха с точным поддержанием температуры в диапазоне 40-42°C. Существующие керамические нагреватели не обеспечивали должной стабильности и имели короткий срок службы, а их материалы не соответствовали стандартам GMP.

Решение: Внедрение компактных нагревательных блоков на основе оребренных ТЭНов ТТ 2 кВт 220 В с оболочкой и оребрением из нержавеющей стали 12Х18Н10Т. Система оснащена высокоточными PID-контроллерами, двухканальными датчиками температуры и реле контроля обдува, дублирующимися для повышения надежности. Все материалы соответствуют требованиям GMP и имеют необходимые сертификаты.

Результат:

• Стабильность температуры в пределах ±0.5°C.
• Значительное увеличение срока службы нагревателей (ожидаемый MTBF > 10 000 часов).
• Полное соответствие санитарным и технологическим стандартам отрасли.
• Снижение риска контаминации благодаря инертным материалам.
• Хотя начальная стоимость была выше, TCO снизился за счет сокращения простоев и повышения качества продукции.

Инновации и перспективы развития

Будущее оребренных ТЭНов связано с дальнейшей оптимизацией материалов, интеграцией в «умные» системы и повышением энергоэффективности:

• Интеллектуальные ТЭНы: Разработка элементов со встроенными датчиками и микроконтроллерами для самодиагностики, предиктивного обслуживания и удаленного мониторинга через IoT (Интернет вещей) платформы.
• Новые материалы: Применение композитных материалов и сплавов с улучшенными теплопроводными и коррозионностойкими свойствами для экстремальных условий эксплуатации.
• Энергосберегающие технологии: Интеграция ТЭН-систем с технологиями рекуперации тепла, что позволяет снизить общую потребность в энергии.
• Модульные и кастомизируемые решения: Дальнейшее развитие модульных систем для быстрой адаптации под специфические требования заказчиков и сокращения сроков внедрения.
