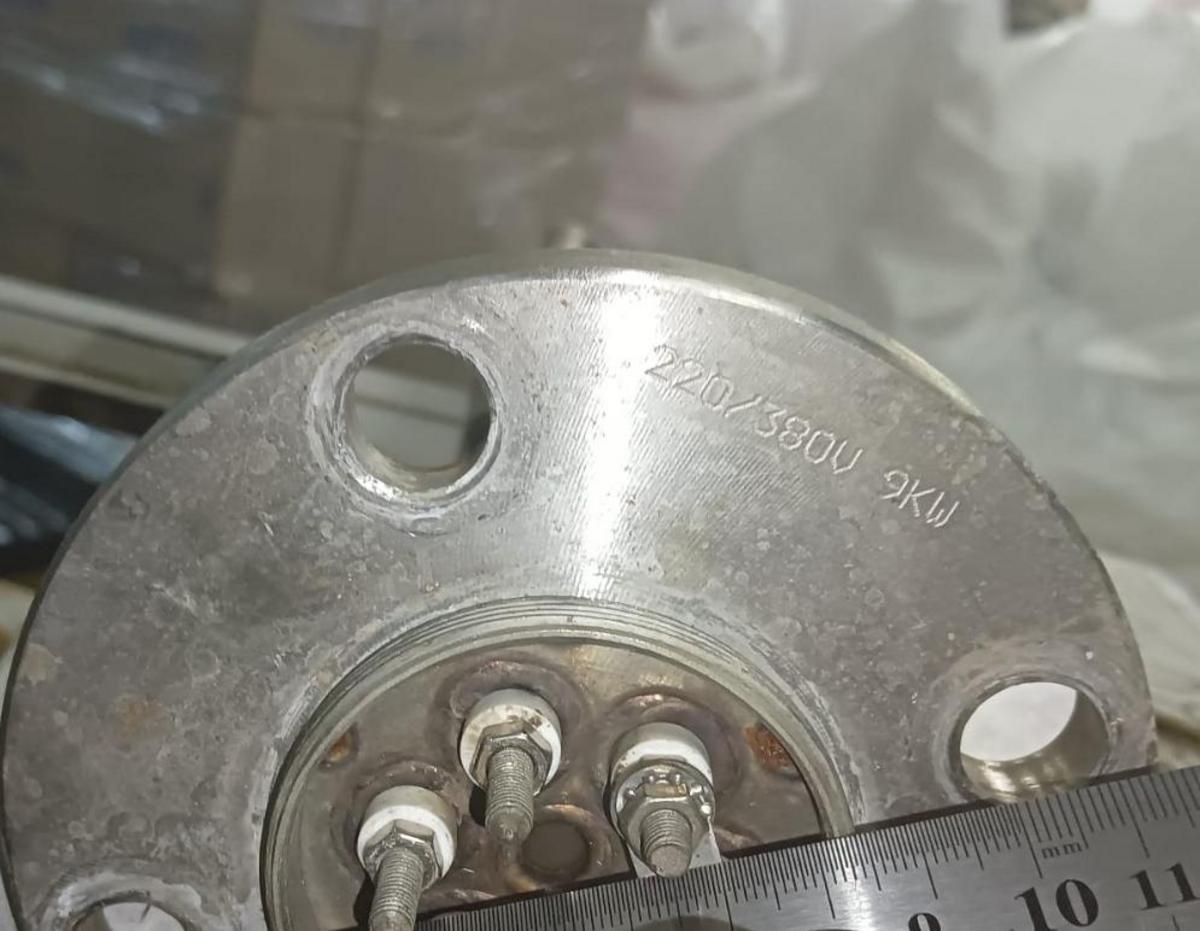

Блок Тэн 9 квт, напряжение 220 В

Оптимизация нагревательных процессов: Блок ТЭН 9 кВт на 220 В как стратегическое решение для B2B

В условиях современной промышленности и коммерческого сектора эффективность систем нагрева напрямую влияет на операционные расходы, производительность и надежность оборудования. Блок трубчатых электронагревателей (ТЭН) мощностью 9 кВт, работающий от сети 220 В, представляет собой универсальное и высокоэффективное решение для широкого круга задач — от поддержания температуры в отопительных системах до специализированного нагрева технологических жидкостей. Его конструкция, предусматривающая три независимых элемента по 3 кВт, обеспечивает не только общую высокую мощность, но и критически важную гибкость в управлении тепловой нагрузкой, что позволяет оптимизировать энергопотребление и продлить срок службы оборудования.

Ключевые понятия и терминология

• Блок ТЭН (Трубчатый ЭлектроНагреватель): Устройство, объединяющее несколько нагревательных элементов в едином корпусе. В рассматриваемом случае – это три ТЭНа по 3 кВт, суммарно обеспечивающие 9 кВт мощности. Такая модульная компоновка повышает надежность и ремонтопригодность системы, позволяя продолжать работу даже при выходе из строя одного элемента.
• Ступенчатое включение: Возможность активации нагревательных элементов по отдельности (3 кВт, 6 кВт, 9 кВт). Этот функционал является ключевым для B2B-применения, так как позволяет точно дозировать потребляемую мощность, избегать пиковых нагрузок на электросеть и значительно экономить электроэнергию в режимах частичной загрузки или поддержания температуры.
• Рабочее напряжение (220 В): Стандартное однофазное напряжение для большинства бытовых и многих коммерческих объектов в России и СНГ. Некоторые модификации блоков ТЭН могут быть адаптированы для работы с трехфазной сетью 380 В, что обеспечивает более равномерное распределение нагрузки по фазам и, в ряде случаев, более стабильную работу в промышленных условиях.
• Теплоноситель: Жидкость, которую нагревает ТЭН. Для блоков 9 кВт это чаще всего вода, антифриз (для систем отопления), а также слабые щелочные растворы с pH в диапазоне 7–9 в промышленных процессах. Выбор материала ТЭНа (углеродистая или нержавеющая сталь) критически зависит от химического состава теплоносителя и его агрессивности.
• Фланец (резьбовое присоединение): Стандартный элемент крепления блока ТЭН к нагреваемой емкости (котлу, резервуару). Обеспечивает герметичность соединения и облегчает монтаж/демонтаж. Наиболее распространены резьбы G 1 1/2″, G 2″ и G 2 1/2″, что важно учитывать при подборе совместимого оборудования.
• Материалы ТЭНа (углеродистая сталь, нержавеющая сталь):
  • Углеродистая сталь (согласно ГОСТ 19108-81): Применяется для нагрева воды и неагрессивных сред. Обеспечивает хорошую теплопроводность и доступную стоимость.
  • Нержавеющая сталь: Предпочтительна для агрессивных сред, таких как антифризы, слабощелочные растворы или вода с повышенным содержанием примесей, где требуется высокая коррозионная стойкость и увеличенный срок службы. Фланец обычно изготавливается из углеродистой стали, но может быть оцинкован или выполнен по специальным требованиям ГОСТ 6357-81 для обеспечения долговечности.

Архитектура и конструктивные особенности

Конструкция блока ТЭН 9 кВт на 220 В продумана для обеспечения максимальной функциональности и надежности в B2B-среде. В его состав входят три нагревательных элемента, каждый из которых представляет собой трубку, внутри которой расположена нагревательная спираль из нихромовой проволоки, изолированная от внешней оболочки периклазом (оксидом магния). Эта конструкция обеспечивает равномерный нагрев и защиту от пробоя.

• Диаметр трубки ТЭН: Обычно составляет 8–10 мм. Этот параметр влияет на площадь контакта с теплоносителем и, соответственно, на скорость и эффективность теплопередачи. Меньший диаметр трубки при той же мощности может означать более высокую удельную поверхностную мощность (Вт/см²), что требует тщательного подбора для предотвращения перегрева теплоносителя или образования накипи.
• Длина погружной части: Варьируется в пределах 370–420 мм. От этого параметра зависит глубина погружения ТЭНа в емкость и объем нагреваемой жидкости. Правильный выбор длины обеспечивает оптимальный нагрев без образования «сухих зон» и перегрева отдельных участков.
• Резьбовое присоединение: Как уже упоминалось, G 1 1/2″, G 2″, G 2 1/2″ являются стандартными. Выбор зависит от размера монтажного отверстия в котле или резервуаре. Стандартизация резьбы упрощает процесс замены и подбора комплектующих, а также обеспечивает совместимость с широким спектром оборудования, включая продукцию таких марок, как Uragan, Taifun, Teplodar, Bosch, Roda.
• Масса: Около 1 кг. Относительно небольшая масса упрощает транспортировку, монтаж и не создает значительной нагрузки на стенки резервуара.

Экономические преимущества и эксплуатационные выгоды

Внедрение блоков ТЭН 9 кВт на 220 В в коммерческие и промышленные системы предлагает ряд значительных преимуществ, напрямую влияющих на финансовые показатели и операционную эффективность предприятий.

• Гибкость мощности и энергосбережение: Возможность ступенчатого включения (3, 6, 9 кВт) позволяет максимально точно адаптировать тепловую мощность под текущие потребности. Это означает, что нет необходимости всегда работать на максимальной мощности, что приводит к существенной экономии электроэнергии. Например, для поддержания температуры в ночное время или в периоды низкой нагрузки можно использовать только один элемент (3 кВт), снижая потребление энергии до 66% по сравнению с непрерывной работой на полной мощности.
  Пример: Если для поддержания температуры требуется 4 кВт, вместо работы 9 кВт на части цикла или использования неоптимального оборудования, можно задействовать 6 кВт с более эффективным циклом работы, что снижает удельные затраты на кВт/ч.
• Снижение Total Cost of Ownership (TCO): Высокое качество материалов (нержавеющая сталь, углеродистая сталь по ГОСТу) и проверенная конструкция обеспечивают долговечность и устойчивость к коррозии. Это минимизирует частоту замены ТЭНов, снижает затраты на техническое обслуживание и сокращает время простоя оборудования. TCO также снижается за счет простоты монтажа и стандартизированных резьбовых соединений, уменьшая трудозатраты на установку.
• Повышенная надежность и отказоустойчивость: Модульная конструкция из трех независимых ТЭНов означает, что при выходе из строя одного элемента система может продолжать функционировать на пониженной мощности (6 кВт). Это критически важно для процессов, где непрерывность нагрева является залогом производственного цикла или комфорта, минимизируя риски полной остановки.
• Широкая совместимость и универсальность: Благодаря стандартным резьбовым соединениям и совместимости с напряжением 220 В, данные блоки ТЭН легко интегрируются в существующие системы отопления и ГВС, а также в новое промышленное оборудование без необходимости глубокой модификации инфраструктуры.
• Соответствие стандартам ГОСТ: Гарантирует качество, безопасность и соответствие заявленным характеристикам. Это особенно важно для предприятий, работающих в регулируемых отраслях, где требуется подтверждение надежности и безопасности оборудования.

Сфера применения в B2B-сегменте

Блоки ТЭН 9 кВт на 220 В находят применение в самых разнообразных отраслях, демонстрируя свою универсальность и эффективность:

• Системы отопления коммерческих и промышленных объектов: Используются как основной или дополнительный источник тепла для обогрева производственных цехов, складских помещений, административных зданий, оранжерей и фермерских комплексов. Эффективны для поддержания заданной температуры в межсезонье или в регионах с нестабильной подачей центрального отопления.
• Системы горячего водоснабжения (ГВС): Применяются в накопительных водонагревателях большого объема для гостиниц, санаториев, спортивных комплексов, производственных душевых. Обеспечивают быстрый и стабильный нагрев воды до требуемых параметров.
• Технологическое оборудование:
  • Пищевая промышленность: Нагрев воды для мойки оборудования, поддержание температуры ингредиентов.
  • Химическая промышленность: Нагрев технологических растворов (слабые щелочи с pH 7–9), требующих точного температурного режима. Выбор нержавеющей стали здесь критичен.
  • Строительство и сельское хозяйство: Нагрев воды для бетоносмесителей в холодное время года, поддержание температуры в системах гидропоники.

Технические характеристики типовых моделей и сравнительный анализ

Для принятия обоснованного решения о выборе нагревательного оборудования, руководителям и техническим специалистам необходимо учитывать как стандартные технические параметры, так и сравнительные характеристики различных подходов к нагреву. Представленные ниже данные являются ориентиром для блоков ТЭН 9 кВт 220 В.

Сравнительная таблица решений для нагрева в B2B

При выборе оптимального решения для нагрева, предприятиям часто приходится балансировать между начальными инвестициями, операционными расходами, гибкостью и требованиями к обслуживанию. Ниже представлена сравнительная таблица, анализирующая блок ТЭН 9 кВт 220 В в контексте других распространенных методов нагрева.

Выбор оптимального нагревательного решения — это не только вопрос технических характеристик, но и стратегическое решение, которое определяет долгосрочную операционную эффективность и экономическую устойчивость предприятия. Понимание базовых принципов и преимуществ блока ТЭН 9 кВт на 220 В является отправной точкой, однако полноценное раскрытие его потенциала требует глубокого погружения в аспекты внедрения, интеграции и оптимизации эксплуатации, что мы и рассмотрим далее.

Продвинутая практика и внедрение: Максимизация эффективности блока ТЭН 9 кВт

После оценки базовых характеристик и выбора блока ТЭН 9 кВт 220 В, ключевым этапом для любого B2B-предприятия становится его грамотное внедрение и последующая эксплуатация. Этот процесс включает в себя не только физический монтаж, но и интеграцию в общую систему управления, оптимизацию режимов работы и планирование долгосрочного технического обслуживания для обеспечения максимальной производительности и минимизации рисков.

Оптимизация выбора и планирование внедрения

Прежде чем приступить к монтажу, необходимо тщательно спланировать все этапы, учитывая специфику конкретного объекта и технологического процесса.

1. Детальный расчет тепловой нагрузки и энергопотребления:

   Хотя блок ТЭН имеет фиксированную мощность 9 кВт, эффективность его использования зависит от точного расчета требуемой тепловой энергии. Необходимо учесть:

   • Объем и свойства нагреваемой жидкости (теплоемкость, плотность).
   • Начальная и желаемая конечная температура.
   • Время, за которое требуется достичь заданной температуры.
   • Тепловые потери системы (изоляция емкости, трубопроводов).

   Использование ступенчатого включения позволяет точно соответствовать меняющимся потребностям в тепле, например, для быстрого выхода на режим, а затем для поддержания температуры с меньшей мощностью. Расчет потенциальной экономии может быть выражен формулой:

   Экономия = (Pmax - Pраб) × t × Cэл, где P_max – максимальная мощность, P_раб – рабочая мощность, t – время работы, C_эл – стоимость электроэнергии.

2. Выбор материала ТЭНа на основе анализа среды:

   Повторим и углубим, что выбор между углеродистой и нержавеющей сталью критически важен. Для агрессивных сред (например, некоторые антифризы с присадками, растворы с высоким содержанием хлоридов) целесообразно использовать высококачественную нержавеющую сталь (например, AISI 304, AISI 316), что увеличивает начальные инвестиции, но значительно продлевает срок службы и предотвращает дорогостоящие аварии и простои. Для чистой воды или слабых, неагрессивных сред углеродистая сталь будет достаточной и более экономичной.

3. Совместимость с системами автоматизации:

   Для B2B-сегмента критична возможность интеграции блока ТЭН в существующие или планируемые системы управления производственными процессами. Это может быть:

   • ПЛК (Программируемый Логический Контроллер): Для автоматического управления ступенчатым включением ТЭНов на основе данных от температурных датчиков и программируемых логических алгоритмов.
   • SCADA (Supervisory Control and Data Acquisition): Для централизованного мониторинга и дистанционного управления несколькими нагревательными установками, сбором данных о потреблении энергии и состоянием оборудования.

   Предварительное планирование точек подключения и протоколов обмена данными (например, Modbus, Profinet) позволит избежать проблем при пусконаладке.

4. Электрическая инфраструктура и защита:

   Для блока мощностью 9 кВт на 220 В потребуется соответствующая силовая линия и защитная аппаратура. Важно обеспечить:

   • Сечение кабеля: Должно соответствовать максимальной мощности (9 кВт при 220 В это примерно 41 А, что требует кабеля с жилами не менее 6 мм² для медных проводов).
   • Автоматические выключатели: С номиналом не менее 40-50 А.
   • Устройство защитного отключения (УЗО): Для защиты от поражения электрическим током с током утечки 30 мА.
   • Заземление: Обязательно для всех металлических корпусов оборудования.

   При использовании модификации на 380 В (где каждый ТЭН подключается к отдельной фазе), нагрузка распределяется равномерно (по 3 кВт на фазу, что составляет около 8-9 А на фазу), что облегчает требования к кабелям, но требует трехфазного ввода и соответствующей защиты.

Пошаговая реализация и монтаж

Процесс установки и запуска блока ТЭН должен выполняться квалифицированным персоналом с соблюдением всех норм и правил безопасности.

1. Подготовительный этап:
   • Оценка места установки: Убедитесь, что для монтажа блока ТЭН достаточно свободного пространства, есть удобный доступ для обслуживания.
   • Проверка емкости: Подтвердите, что резервуар или котел имеет подходящее резьбовое отверстие и достаточную прочность для крепления ТЭНа.
   • Комплектация: Подготовьте все необходимые инструменты (ключи, динамометрический ключ, отвертки, тестер), уплотнительные материалы (ФУМ-лента, пакля, герметик) и электрические компоненты (кабели, клеммы, защитные колпаки).
   • Обесточивание: Перед началом работ убедитесь, что электросеть полностью обесточена.
2. Механический монтаж:
   • Подготовка фланца: Очистите резьбу и поверхность фланца от загрязнений.
   • Герметизация: Нанесите уплотнительный материал (ФУМ-ленту, паклю с герметиком или специальные анаэробные герметики) на резьбу блока ТЭН.
   • Установка: Аккуратно ввинтите блок ТЭН в резьбовое отверстие емкости. Используйте динамометрический ключ для затяжки с рекомендованным усилием (обычно 50-70 Нм для G 2″, точные значения уточняются в паспорте изделия), чтобы обеспечить герметичность без деформации фланца или емкости.
   • Проверка на герметичность: После монтажа и заполнения емкости теплоносителем проведите визуальный осмотр на предмет протечек.
3. Электрическое подключение:
   • Подключение выводов: Подсоедините силовые кабели к резьбовым выводам ТЭНов, используя специальные клеммы. Убедитесь в надежности контактов.
   • Защита контактов: Установите пластиковые колпаки или другие защитные элементы для изоляции электрических соединений от влаги и случайного прикосновения.
   • Заземление: Обязательно подключите корпус блока ТЭН к системе защитного заземления.
   • Фазировка (для 380 В): Если используется подключение на 380 В, убедитесь, что каждый ТЭН подключен к своей фазе, а нейтральный провод к соответствующему выводу.
4. Пусконаладка:
   • Проверка изоляции: Перед подачей напряжения измерьте сопротивление изоляции между выводами ТЭНа и его корпусом. Значение должно соответствовать нормативным документам (обычно не менее 0.5 МОм).
   • Подача напряжения: Подайте напряжение на блок ТЭН через автоматический выключатель.
   • Контроль нагрева: Отслеживайте процесс нагрева, убедитесь в работоспособности всех ступеней мощности и соответствии фактического нагрева расчетному. Проверьте работу защитной автоматики.
   • Настройка автоматики: Сконфигурируйте внешние терморегуляторы, ПЛК или SCADA для оптимального управления температурой и ступенчатой мощностью.

Чек-лист для монтажа и пусконаладки блока ТЭН 9 кВт

Для обеспечения высокого качества и безопасности работ используйте следующий чек-лист:

1. [ ] Подтверждено соответствие резьбы блока ТЭН и посадочного отверстия емкости (G 1 1/2″, G 2″ или G 2 1/2″).
2. [ ] Проверено состояние поверхности фланца и резьбы блока ТЭН, отсутствие повреждений и загрязнений.
3. [ ] Подготовлены и применены рекомендованные герметизирующие материалы (ФУМ-лента, анаэробный герметик).
4. [ ] Блок ТЭН затянут с использованием динамометрического ключа согласно рекомендациям производителя.
5. [ ] Проверена герметичность соединения после заполнения емкости теплоносителем.
6. [ ] Сечение силовых кабелей соответствует расчетной нагрузке 9 кВт на 220 В.
7. [ ] Установлены автоматические выключатели и УЗО с соответствующими номиналами.
8. [ ] Выполнено надежное подключение силовых кабелей к выводам ТЭНов.
9. [ ] Установлена и проверена работоспособность защитных пластиковых колпаков на выводах.
10. [ ] Выполнено и проверено заземление корпуса блока ТЭН.
11. [ ] Измерено сопротивление изоляции (ТЭН-корпус) до подачи напряжения, значение соответствует нормам.
12. [ ] Проверена работоспособность каждой ступени мощности (3, 6, 9 кВт) при первом запуске.
13. [ ] Настроены терморегуляторы и система автоматического контроля температуры.
14. [ ] Проинструктирован персонал по правилам эксплуатации и безопасности.

Эксплуатация, техническое обслуживание и мониторинг

Долгосрочная и эффективная работа блока ТЭН зависит от правильной эксплуатации и своевременного обслуживания.

• Режимы эксплуатации: Оптимизируйте использование ступенчатого включения для минимизации энергопотребления. Например, в ночное время или при отсутствии активных процессов можно поддерживать температуру на минимальной мощности. В часы пик, когда тарифы на электроэнергию выше, можно задействовать полную мощность, но в остальное время работать на 3 или 6 кВт. Это также снижает нагрузку на элементы, продлевая их ресурс.
• Профилактическое обслуживание:
  • Очистка от накипи: Регулярно проводите ревизию и очистку нагревательных элементов от накипи, особенно в системах с жесткой водой. Накипь значительно снижает эффективность теплопередачи и может привести к перегреву и выходу ТЭНа из строя. Частота очистки может быть раз в 6-12 месяцев в зависимости от качества воды.
  • Проверка электрических контактов: Ежегодно проверяйте надежность всех электрических соединений. Ослабшие контакты могут привести к перегреву, искрению и аварийным ситуациям.
  • Измерение сопротивления изоляции: Периодически (раз в 1-2 года) измеряйте сопротивление изоляции ТЭНов. Его снижение может указывать на старение изоляции или проникновение влаги.
• Мониторинг: Установка датчиков температуры, давления и счетчиков электроэнергии позволяет в реальном времени отслеживать работу системы, выявлять аномалии и оперативно реагировать на отклонения. Интеграция с системой SCADA дает возможность анализировать исторические данные для дальнейшей оптимизации процессов.

Кейсы применения: Сценарии для бизнеса

Рассмотрим, как блок ТЭН 9 кВт на 220 В может быть успешно интегрирован в различные бизнес-сценарии.
