### Блок ТЭН ТЭНБ СЭВ-12 кВт с прижимным фланцем: Полный обзор для статьи

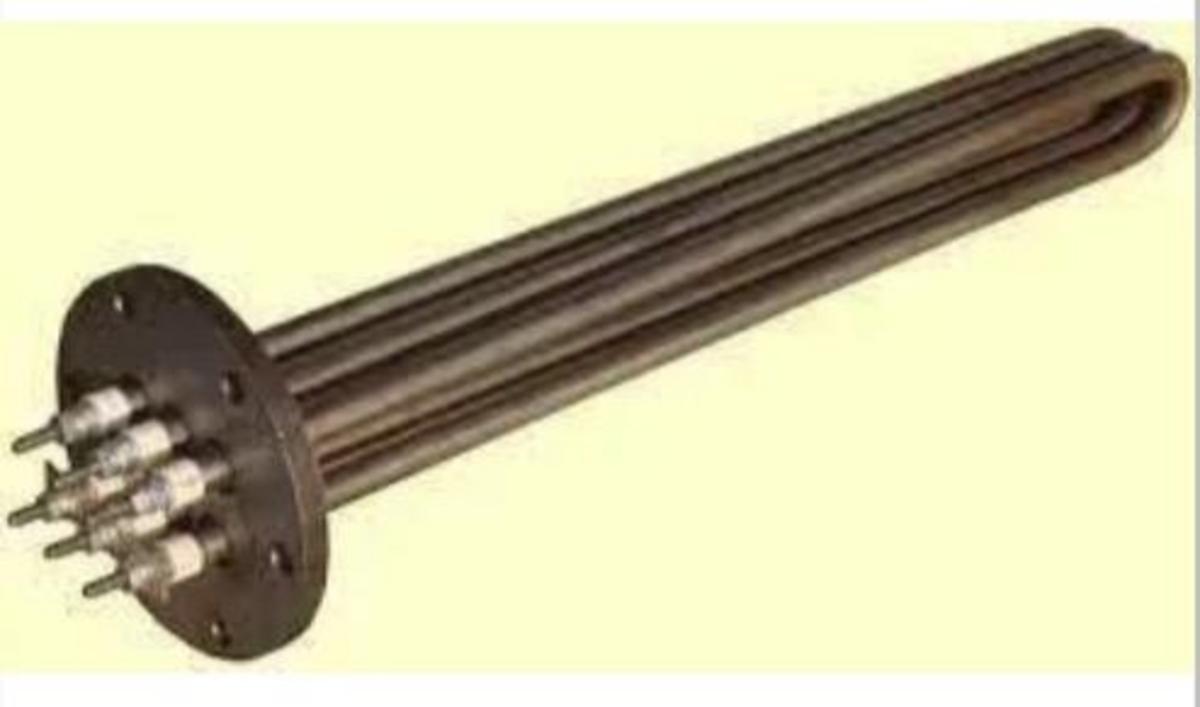

Блок ТЭН ТЭНБ (СЭВ-12 кВт) представляет собой интегрированную нагревательную систему, состоящую из трех трубчатых электронагревателей (ТЭН), объединенных во фланцевом исполнении. Данная конструкция предназначена для эффективного нагрева различных рабочих сред, таких как вода, минеральные масла или антифризы, в условиях эксплуатации под давлением до 2,5 атмосфер. Общая выходная мощность блока составляет 12 кВт, распределенная равномерно по трем ТЭНам (по 4 кВт каждый). Это делает его оптимальным решением для применения в электрокотлах ЭВП, обеспечивая обогрев помещений площадью от 120 до 150 м². Ключевым элементом монтажа является прижимной фланец. Это резьбовое соединение, оснащенное шестигранником для инструментальной фиксации, гарантирует надежное закрепление блока в резервуаре или колбе. Стандартный размер резьбы составляет G2 1/2″ или G2,5″ с диаметром посадочного места 74–75 мм, что обеспечивает герметичность и устойчивость к давлению.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Основной элемент, преобразующий электрическую энергию в тепловую посредством прохождения тока через нагревательный элемент (спираль) внутри металлической оболочки, заполненной теплопроводящим диэлектриком (обычно оксидом магния).
• Блок ТЭНБ: Комплексное устройство, состоящее из нескольких ТЭН, объединенных в единую конструкцию с фланцевым или другим типом крепления.
• Прижимной фланец: Металлическая деталь с резьбой и опорной поверхностью, предназначенная для герметичного крепления нагревательного элемента в корпусе оборудования.
• Электрокотел ЭВП: Электрический водогрейный котел, использующий электроэнергию для нагрева теплоносителя (воды) в системах отопления.
• Рабочая среда: Жидкость или газ, нагреваемые элементом (например, вода, масло, антифриз).
• Установочная длина: Расстояние от посадочной поверхности фланца до конца наиболее выступающей части нагревательного элемента.
• Соединение Y (звезда): Схема электрического соединения трех фаз или двух цепей, при которой концы обмоток или выводов элементов соединяются в одной точке.
• Параллельное соединение: Схема электрического соединения, при которой начала и концы всех элементов соединяются между собой.

Конструктивные особенности и принцип работы

Блок ТЭНБ спроектирован как неразъемная конструкция, где три ТЭНа интегрированы во фланцевое основание, создавая монолитное устройство. Фланец, помимо крепежной функции, оснащен шестигранным элементом для удобства монтажа и демонтажа с использованием стандартного инструмента. Электрическое подключение контактных стержней ТЭН осуществляется с помощью перемычек. В стандартной комплектации элементы соединены параллельно, что обеспечивает работу при напряжении 220 В. При необходимости (например, для работы с трехфазной сетью 380 В) возможно отсоединение одной перемычки для формирования схемы «звезда» (Y). Важнейшим условием для безопасной и долговечной эксплуатации является полное погружение активной (нагревательной) части ТЭН в рабочую среду. Неполное погружение может привести к локальному перегреву оболочки и преждевременному выходу элемента из строя.

Ключевые преимущества конструкции:

• Компактность: Интегрированная конструкция минимизирует занимаемое пространство, что особенно важно при монтаже в ограниченных объемах котлов, парогенераторов или промышленных резервуаров.
• Быстрый нагрев: Высокая удельная мощность и эффективная теплоотдача позволяют достигать рабочих температур (до 100°C на оболочке) в сжатые сроки.
• Универсальность: Возможность изготовления фланцев по индивидуальным чертежам заказчика, включая нестандартные размеры и материалы, расширяет сферу применения.

Технические характеристики

Стандартные параметры блоков ТЭНБ СЭВ-12 кВт варьируются в зависимости от материала изготовления оболочки и конкретной модели. Приведенная ниже таблица обобщает типовые значения, основанные на данных ведущих российских производителей, таких как «Миасс ТЭН» и «Уралпром».

В качестве нагревательных элементов чаще всего используются модели типа RDT, ТЭН-90 В10/4,0 или 80 В13/4,0. Основными российскими производителями данной продукции являются «Миасс ТЭН», «Ресурс» и «Уралпром», специализирующиеся на производстве промышленного нагревательного оборудования.

Монтаж и подключение с прижимным фланцем

Фиксация блока ТЭНБ в корпусе оборудования осуществляется посредством прижимного фланца. Резьбовая часть фланца вкручивается в соответствующее отверстие в баке или колбе, а для обеспечения надежности и герметичности затяжка производится шестигранником, расположенным на обратной стороне фланца. Для максимальной надежности рекомендуется использовать ответную гайку или уплотнительное кольцо.

Пошаговая инструкция монтажа:

1. Проверка совместимости: Убедитесь, что диаметр резьбы фланца (стандартно G2 1/2″) соответствует посадочному месту в резервуаре. Важно, чтобы вся активная (нагревательная) часть ТЭН полностью погружалась в рабочую среду.
2. Электрическое соединение (при необходимости): Если планируется работа от трехфазной сети 380 В, отсоедините соответствующую перемычку для организации схемы «звезда».
3. Установка фланца: Аккуратно вкрутите фланец в монтажное отверстие. Для окончательной фиксации используйте ключ, соответствующий размеру шестигранника на тыльной стороне фланца.
4. Подключение к электросети: Подключите выводы ТЭН к источнику питания. Для напряжения 220 В используются любые два вывода (фаза и ноль), для 380 В — три вывода (три фазы).
5. Установка системы управления: Интегрируйте в систему термостат для контроля температуры и, при необходимости, устройство защиты от сухого хода для предотвращения аварийного режима.

Необходимые инструменты: Ключ под шестигранник фланца (стандартно Ø74 мм), плоскогубцы для работы с перемычками, герметик для резьбовых соединений. Меры безопасности: Перед началом работ обязательно отключите электропитание. Убедитесь, что давление в системе не превышает 2,5 атм, а температура рабочей среды находится в допустимых пределах (ниже 100°C).

Применение и примеры использования

Блоки ТЭНБ СЭВ-12 кВт находят широкое применение в различных областях, где требуется эффективный и надежный нагрев сред:

• В электрокотлах ЭВП/ЭВПМ: Основное применение – нагрев воды в качестве теплоносителя для систем отопления жилых и промышленных зданий площадью до 150 м².
• В парогенераторах и промышленных резервуарах: Используются для нагрева технологических жидкостей, масел, антифризов в производственных процессах.
• Бытовые нужды: Могут применяться в бойлерах большого объема, системах подогрева.
• Пищевая промышленность: Нержавеющие варианты подходят для нагрева воды или других сред в пищевых котлах и оборудовании.

Преимущества в эксплуатации:

• Долговечность: Версии из нержавеющей стали обладают высокой устойчивостью к коррозии, что значительно продлевает срок службы изделия, особенно при работе с агрессивными средами или в условиях повышенной влажности.
• Экономия: Компактность и высокая эффективность теплоотдачи способствуют снижению энергопотребления и оптимизации рабочих циклов.
• Кастомизация: Возможность изготовления фланцев под заказ позволяет адаптировать нагреватель под специфические требования монтажа.

Вариации и сравнение материалов

Выбор материала оболочки ТЭН напрямую влияет на его эксплуатационные характеристики, долговечность и стоимость. Ниже приведена сравнительная таблица основных вариантов:

Модели из нержавеющей стали (например, СЭВ-12 нерж) часто выбирают за их повышенную надежность и долговечность в эксплуатации.

Производители, цены и доступность

На российском рынке представлен ряд производителей блоков ТЭНБ, среди которых лидирующие позиции занимают:

• «Миасс ТЭН»: Предлагает стандартные модели с гарантией 1 год, ориентированные на широкий спектр применений.
• «Уралпром», «Ресурс»: Компании, специализирующиеся на производстве нагревательных элементов для промышленных котлов и систем отопления.

Ценовая политика варьируется. Ориентировочная стоимость может начинаться от 646 рублей в месяц при оформлении рассрочки (данные для ознакомления). Часто встречаются артикулы, такие как 68712 или 00-00014091. Доступность продукции обеспечивается через дистрибьюторские сети в крупных городах, таких как Екатеринбург, Барнаул, Томск. Для заказных позиций или специфических конфигураций может потребоваться предоплата.

Эксплуатация, обслуживание и типичные проблемы

Для обеспечения максимального срока службы и эффективности блока ТЭНБ необходимо соблюдать ряд условий:

• Условия эксплуатации: Обязательно полное погружение активной части ТЭН в нагреваемую среду. Рабочая температура оболочки не должна превышать 100°C. Рабочая среда должна быть относительно чистой, без большого количества примесей, способных вызвать интенсивное образование накипи или агрессивную коррозию.
• Обслуживание: Периодическая очистка оболочки ТЭН от накипи или отложений может потребоваться для поддержания эффективности теплообмена. Поскольку конструкция блока является неразъемной, в случае выхода из строя одного или нескольких ТЭН, как правило, производится полная замена всего блока.
• Типичные проблемы: Основной причиной выхода из строя является перегрев, возникающий при частичном погружении нагревательного элемента в среду. Это приводит к деградации изоляционного слоя и пробою. Коррозия (особенно у моделей из углеродистой стали) может сократить срок службы. В таких случаях рекомендуется переход на изделия из нержавеющей стали.
• Срок службы: При соблюдении всех условий эксплуатации и использовании качественных комплектующих (особенно нагревательной проволоки) срок службы блока ТЭНБ может быть весьма высоким.

Перспективы и инновации

Развитие блоков ТЭНБ идет по пути повышения мощности при сохранении компактности, что достигается за счет многосекционной конструкции. Такие решения позволяют сократить энергопотребление систем отопления на 20–30% по сравнению с устаревшими моделями. В контексте импортозамещения, отечественные производители активно расширяют линейку продукции, включая модификации с использованием титановых оболочек для работы в особо агрессивных средах. Стандартная длина нагревателей может варьироваться до 600 мм и более. Для информационных материалов (например, инструкций или каталогов) актуальны фотоматериалы, демонстрирующие тип фланца (Ø74 мм с резьбой G2 1/2″), а также схемы электрических подключений (параллель/звезда).

Продвинутая практика и оптимизация внедрения

Эффективное применение блоков ТЭНБ СЭВ-12 кВт в промышленных и коммерческих системах отопления и нагрева требует не только понимания их технических особенностей, но и грамотного подхода к проектированию, интеграции и управлению. Для руководителей отделов эксплуатации, технических директоров и специалистов по закупкам ключевыми факторами становятся не только первоначальная стоимость оборудования, но и его совокупная стоимость владения (TCO — Total Cost of Ownership), надежность, энергоэффективность и простота обслуживания.

Сравнительная таблица подходов к выбору и внедрению систем нагрева

При выборе нагревательного оборудования, включая блоки ТЭНБ, важно учитывать различные факторы, влияющие на экономическую эффективность и операционную стабильность. Данная таблица предоставляет ориентировочное сравнение:

Пошаговая реализация и масштабирование

Для организаций, стремящихся оптимизировать свои системы нагрева, внедрение или модернизация с использованием блоков ТЭНБ может быть осуществлено поэтапно:

Этап 1: Аудит и проектирование (1-2 недели)

• Задача: Оценить текущее состояние систем нагрева, определить потребности в мощности и объеме, провести термографию существующих систем для выявления потерь.
• Роли: Инженер-теплотехник, специалист по эксплуатации, менеджер по закупкам.
• Артефакты: Отчет об аудите, расчеты тепловых нагрузок, техническое задание на подбор оборудования.
• Ключевые метрики: Тепловые потери (°C), время выхода на рабочий режим (мин), текущее энергопотребление (кВт*ч/час).

Этап 2: Выбор и закупка оборудования (1-4 недели)

• Задача: Выбрать поставщиков, сравнить предложения по техническим характеристикам, условиям поставки, гарантии. Определить необходимый тип материала (сталь/нержавеющая сталь) и конфигурацию фланца.
• Роли: Специалист по закупкам, технический специалист.
• Артефакты: Спецификация оборудования, договор поставки, коммерческие предложения.
• Ключевые метрики: Соответствие ТЗ, цена за единицу, сроки поставки, условия гарантии.

Этап 3: Монтаж и пусконаладка (1-3 дня на блок)

• Задача: Физическая установка блоков ТЭНБ, подключение к электросети, настройка термостатов и систем безопасности.
• Роли: Квалифицированный электрик, сантехник/слесарь.
• Артефакты: Акт монтажа, протокол пусконаладки.
• Ключевые метрики: Отсутствие протечек, правильность электрических соединений, время достижения заданной температуры (например, 20 минут для 1000 литров воды до 60 °C), показания термостата.

Этап 4: Оптимизация и мониторинг (постоянно)

• Задача: Анализ энергопотребления, мониторинг температуры, выявление аномалий, планирование профилактического обслуживания.
• Роли: Специалист по эксплуатации, R&D (при необходимости).
• Артефакты: Журнал эксплуатации, отчеты об энергопотреблении, план ТО.
• Ключевые метрики: Снижение энергопотребления (%), средняя температура рабочей среды (°C), количество аварийных отключений (шт.), срок службы оборудования (лет).

Расчет экономической эффективности (ROI)

Для оценки выгод от внедрения блоков ТЭНБ можно использовать упрощенную формулу ROI:

ROI (%) = ((Общая экономия за период - Стоимость инвестиций) / Стоимость инвестиций) * 100%

Пример расчета:

• Инвестиции: 5 блоков ТЭНБ по 15 000 руб. = 75 000 руб.
• Годовая экономия: Снижение энергопотребления на 15% (при среднем потреблении 100 000 кВт*ч/год и тарифе 5 руб./кВт*ч, это 100 000 * 0.15 * 5 = 75 000 руб.). Также учитывается снижение затрат на обслуживание и ремонт по сравнению с устаревшими системами (оценочно 25 000 руб./год). Итоговая годовая экономия = 100 000 руб.
• ROI за 1 год = ((100 000 — 75 000) / 75 000) * 100% = 33.3%

Период окупаемости составит:

Период окупаемости (годы) = Стоимость инвестиций / Годовая экономия = 75 000 / 100 000 = 0.75 года (9 месяцев)

Кейсы и паттерны внедрения

Паттерн 1: SMB (Малый и средний бизнес) – Обновление котельной в типографии

• Проблема: Старый газовый котел имел низкую эффективность, частые поломки и высокие затраты на топливо. Необходим был быстрый, экономичный и надежный способ отопления цеха (1000 м²).
• Решение: Установка 4-х блоков ТЭНБ СЭВ-12 кВт (общей мощностью 48 кВт) из углеродистой стали для нагрева воды в существующем контуре отопления. Использование двухфазного подключения 220В для каждого блока.
• Результат: Снижение затрат на энергию на 30% (за счет перехода на электроэнергию и повышения КПД), полное отсутствие поломок за 2 года эксплуатации, простота управления.
• Ключевые метрики: Снижение затрат на отопление (%), средняя температура в цехе (°C), время простоя оборудования (ч/год).

Паттерн 2: Enterprise (Крупное производство) – Система нагрева масла на пищевом заводе

• Проблема: Требовался надежный и гигиеничный нагрев большого объема масла (10 000 л) до 90°C для производственного процесса. Важна была устойчивость к высоким температурам и отсутствие коррозии.
• Решение: Использование 2-х блоков ТЭНБ СЭВ-12 кВт из пищевой нержавеющей стали, установленных в специальный теплообменник. Блоки с фланцами G2 1/2″ и установочной длиной 450 мм. Подключение к сети 380В в схеме «звезда».
• Результат: Стабильное поддержание температуры масла, высокая энергоэффективность, долговечность оборудования благодаря материалу. Возможность легкой очистки и обслуживания.
• Ключевые метрики: Стабильность температуры (°C), равномерность нагрева (±1°C), время выхода на рабочий режим (ч), срок службы (лет).

Паттерн 3: Regulated (Предприятия с особыми требованиями) – Резервная система нагрева воды для резервной котельной

• Проблема: Необходимость быстрого запуска резервного контура нагрева воды при отказе основной системы (например, дизельного котла). Требовалась максимальная надежность и простота управления.
• Решение: Интеграция одного блока ТЭНБ СЭВ-12 кВт в резервный бак с водой. Блок с фланцем G2 1/2″, подключенный к выделенной силовой линии. Управление осуществляется простым термостатом с функцией автоматического включения при падении температуры ниже заданного уровня.
• Результат: Гарантированный быстрый запуск системы нагрева при аварийной ситуации. Минимальные затраты на поддержание в готовности (нулевое потребление при отсутствии необходимости).
• Ключевые метрики: Время развертывания резервной системы (мин), надежность срабатывания (%), стоимость содержания в резерве (руб./год).

Контрольные точки для успешной эксплуатации

• Регулярный визуальный осмотр: Проверка целостности оболочки ТЭН, отсутствия следов коррозии, состояния уплотнений фланца.
• Мониторинг температуры: Отслеживание рабочих температур и сравнение с заданными параметрами. Резкие колебания могут указывать на проблемы.
• Анализ энергопотребления: Сравнение текущих показателей с базовыми значениями. Неожиданное увеличение расхода электроэнергии может сигнализировать о снижении эффективности нагрева (например, из-за накипи) или внутренних проблемах.
• Плановое техническое обслуживание: Периодическая очистка от накипи (для водных систем), проверка электрических соединений.
• Ведение журнала эксплуатации: Фиксация всех работ, выявленных проблем и предпринятых мер.
