Конструкция и устройство ТЭНБ-12

Основной элемент конструкции

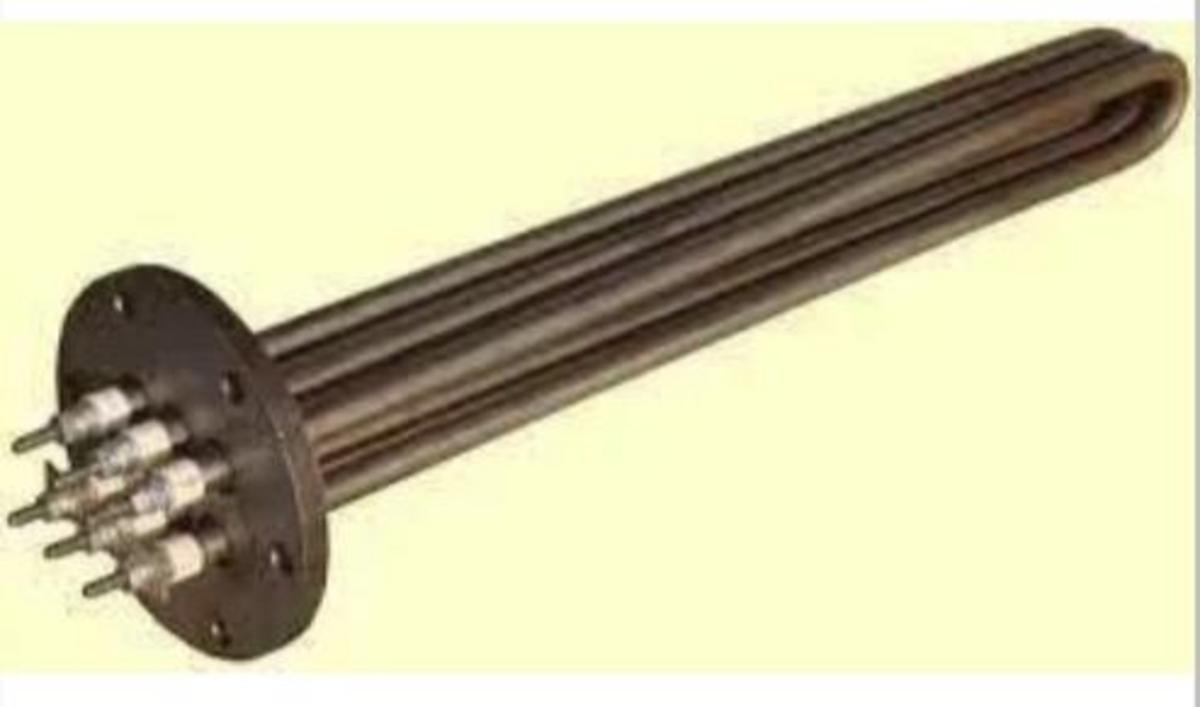

Блок ТЭНБ-12 включает в себя группу из трех трубчатых нагревателей мощностью по 4 кВт каждый, которые смонтированы на прижимном резьбовом фланце. Конструкция блока является неразъемной, что исключает возможность демонтажа отдельных элементов после сборки. Электронагреватели надежно фиксируются во фланце с помощью обжима в специальных отверстиях.

Фланец и способ крепления

Прижимной фланец служит ключевым элементом конструкции ТЭНБ-12. Он имеет резьбу с одной стороны для врезки в емкость (стандартная резьба G 2½ дюйма) и шестигранник под ключ с обратной стороны для удобного монтажа и демонтажа. Такой подход позволяет надежно закрепить блок в системе, исключая необходимость в дополнительных кронштейнах. Обычно фланец изготавливается из углеродистой или нержавеющей стали.

Контактные элементы и электрическая схема

Контактные стержни трех ТЭНов соединены между собой перемычками в заводских условиях. В стандартной комплектации элементы соединены параллельно и настроены на работу от сети 220 В. Это предоставляет оператору гибкие возможности адаптации блока для различных схем подключения: при необходимости можно отсоединить одну перемычку и подключить блок к трехфазной сети 380 В с использованием схемы «звезда» (Y).

Электрическое подключение

При подключении ТЭНБ-12 к электрической цепи может использоваться любая пара выводов, не соединенная между собой. Это гарантирует гибкость в выборе схемы подключения, в зависимости от специфики работы системы.

Технические характеристики ТЭНБ-12

Материалы изготовления

Углеродистая сталь (стали 10, 20)

Данная версия является более экономичной и подходит для нагрева воды и некоторых масел. Она имеет хорошую теплопроводность и приемлемую стоимость, но менее устойчива к коррозии по сравнению с нержавеющей сталью.

Нержавеющая сталь (сталь 12Х18Н10Т)

Этот вариант разработан для работы в условиях повышенной влажности и агрессивных сред. Он обеспечивает повышенную коррозийностойкость, жаростойкость и жаропрочность, что гарантирует длительный срок службы и надежность оборудования.

Нагревательный элемент

Внутри корпуса каждого ТЭНа располагается проволока с высоким удельным электрическим сопротивлением, изолированная от корпуса электротехническим периклазом, что обеспечивает надежную электрическую изоляцию и высокую теплопередачу от нагревательной спирали к корпусу.

Области применения и функциональное назначение

Основное назначение

Блоки ТЭНБ-12 предназначены для нагрева воды в резервуарах под давлением и применяются в качестве комплектующих элементов для электрокотлов ЭВП и ЭВПМ. Стандартная комплектация включает три ТЭНа по 4 кВт каждый, что обеспечивает общую мощность 12 кВт.

Системы отопления

ТЭНБ-12 может использоваться в качестве нагревательного элемента в водогрейных и отопительных котлах серии ЭВП и ЭВПМ, что позволяет отапливать помещения площадью до 120 квадратных метров.

Промышленное оборудование

Блоки ТЭН применяются в конструкции различного оборудования для нагрева рабочей жидкости, включая парогенераторы и водонагревательные системы, что позволяет значительно сократить время нагрева и сэкономить на монтаже.

Нагреваемые среды

ТЭНБ-12 эффективно нагревают:

• Воду (основное назначение)
• Минеральные масла
• Другие теплоносители и рабочие жидкости

Электрические параметры и энергоэффективность

Номинальная мощность и напряжение

Блок ТЭНБ-12 имеет номинальную мощность 12 кВт и рассчитан на напряжения 220 В и 380 В. Поскольку три ТЭНа по 4 кВт соединены параллельно в стандартной комплектации, блок может работать от однофазной сети 220 В, потребляя ток примерно 54,5 А, или от трехфазной сети 380 В после переподключения выводов.

Гибкость включения

Одним из основных преимуществ ТЭНБ-12 является возможность переключения между однофазным и трехфазным питанием, что позволяет адаптировать устройство под текущие требования.

Надежность и долговечность

Вероятность безотказной работы устройства и средняя наработка на отказ зависят от удельной мощности ТЭН, которая составляет до 15 Вт/см², что обеспечивает высокий запас надежности в эксплуатации.

Физические размеры и вес

Типичные размеры блока ТЭНБ-12 составляют примерно 440-450 мм в длину, что делает его компактным решением для установки в ограниченное пространство.

Стандартизация и нормативные документы

Государственные стандарты

Номинальная потребляемая мощность ТЭНБ-12 выбирается из ряда по ГОСТ 13268-88, что обеспечивает совместимость с другим электрооборудованием и гарантирует высокое качество продукции.

Производители

На рынке доступны ТЭНБ-12 от известных производителей, таких как:

• ООО «Миасс ТЭН» (Россия) — один из ведущих производителей
• ООО «Ресурс» — производитель изделий из нержавеющей стали
• Множество других специализированных предприятий

Преимущества использования ТЭНБ-12

Оперативный нагрев

Блок ТЭН демонстрирует отличные показатели оперативного и высокотемпературного нагрева воды, антифриза или других рабочих жидкостей, что позволяет быстро достигать рабочей температуры.

Высокое качество изготовления

Блоки производятся из материалов высокого качества, что гарантирует их бесперебойную работу и продолжительный срок службы. Корпуса изготавливаются из коррозийностойкой, жаростойкой и жаропрочной стали.

Компактность и универсальность

Блоки ТЭНБ позволяют экономить на посадочном месте при монтаже в различных системах, а использование прижимного фланца упрощает установку и обслуживание.

Гибкость электрической схемы

Возможность подключения к сетям 220 В и 380 В без изменения конструкции блока делает его универсальным и удобным решением для компонентов различных объектов и регионов.

Условия эксплуатации и ограничения

Давление и температура

Блоки ТЭНБ-12 предназначены для работы в резервуарах под давлением не превышающим 2,5 атм. Максимальная температура на оболочке ТЭНа составляет 100°C, а диапазон температуры теплоносителя варьируется от 35°C до 85°C.

Важные условия эксплуатации

Важно, чтобы активная часть корпуса ТЭН полностью находилась в рабочей среде для обеспечения правильного охлаждения и предотвращения перегрева. Блоки ТЭНБ должны эксплуатироваться только в тех условиях, для которых они предназначены, особенно при нагреве агрессивных веществ без специального покрытия.

Технические особенности прижимного фланца

Конструкция фланца

Фланец снабжен резьбой с одной стороны для врезки в систему и шестигранником под ключ с обратной стороны для удобного монтажа. Это позволяет быстро устанавливать и демонтировать блок ТЭН без использования специального инструмента.

Стандартные размеры резьбы

Наиболее распространенные варианты резьбы:

• G 2½» — стандартный размер для ТЭНБ-12
• G 1½» — компактный вариант для ограниченного пространства

Материал фланца

Фланцы изготавливаются из стали и могут быть выполнены из углеродической или нержавеющей стали в зависимости от версии блока. По чертежу заказчика возможно изготовление фланцев любого размера и из любого материала.

Комплектация и дополнительные опции

Стандартная комплектация

ТЭНБ-12 поставляется как готовый к использованию блок, включающий:

• Три трубчатых электронагревателя по 4 кВт каждый
• Резьбовой фланец с шестигранником
• Межэлементные перемычки (настроены на параллельное соединение для сети 220 В)

Дополнительные опции

Производители предлагают возможности:

• Изготовления блоков с различными материалами корпуса (углеродистая или нержавеющая сталь)
• Изготовления блоков с фланцами и ТЭНами другой конструкции по специальному заказу
• Использования ответных гаек (колец) из нержавеющей стали для установки блока в колбу

Практические применения в современных системах

Электрокотлы для отопления

ТЭНБ-12 находит широкое применение в комплектации электрокотлов ЭВП соответствующей мощности. Такие котлы активно используются в частных домах, коммерческих зданиях и промышленных объектах, где нет возможности подключения к газовой сети.

Системы горячего водоснабжения

Блоки ТЭНБ-12 используются в накопительных и проточных водонагревателях, обеспечивая быстрый нагрев воды до необходимой температуры.

Промышленное оборудование

В промышленных системах ТЭНБ-12 применяются для:

• Нагрева теплоносителей в системах технологического оборудования
• Комплектации парогенераторов и испарителей
• Нагрева масел в системах смазки и гидравлических установках

Блок ТЭН ТЭНБ СЭВ-12 кВт с прижимным фланцем — это надёжное и эффективное решение для нагрева различных сред в бытовых и промышленных приложениях. Переходя к следующей части статей, рассмотрим детали установки и эксплуатации этого оборудования, а также безопасность при работе с ним.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Установка и эксплуатация блока ТЭНБ-12

Подготовка к установке

Перед началом установки блока ТЭНБ-12 необходимо убедиться, что все компоненты в комплекте, а также подготовить необходимые инструменты. Рекомендуется заранее прочитать инструкцию производителя и ознакомиться с основными правилами безопасности при работе с электрическими устройствами.

Монтаж блока

Монтаж ТЭНБ-12 предполагает следующие этапы:

1. Выберите подходящее место для установки ТЭНа с учетом доступа к электрической сети и необходимости технического обслуживания.
2. Очистите место установки от загрязнений, чтобы обеспечить надежную герметизацию.
3. Приклейте фланец к резервуару или системе, аккуратно закручивая его с помощью шестигранного ключа. Убедитесь, что резьба хорошо зафиксирована и нет зазоров.
4. Подключите к блоку электро кабель, соблюдая требования к электробезопасности. Выделите нужные выводы в зависимости от типа подключения (220 В или 380 В).

Проверка работы блока

После завершения монтажа важно провести проверку работоспособности:

• Убедитесь, что блок установлен без видимых повреждений и нарушений целостности проводки.
• Запустите систему и прогрейте теплоноситель до рабочей температуры, наблюдая за работой ТЭНа в течение первых 30 минут.
• Проверьте наличие утечек и уровня давления в системе отопления, а также функциональность всех элементов.

Условия эксплуатации

Для обеспечения длительного срока службы блока ТЭНБ-12 необходимо соблюдение определенных условий эксплуатации:

• Рабочая среда: ТЭН предназначен для работы в жидкости, не содержащей агрессивных химических веществ. Важно избегать коррозионных сред, которые могут повредить материалы блока.
• Температурный режим: Нагрев теплоносителей должен строго соответствовать диапазону от 35°C до 85°C для поддержания устойчивой работы.
• Рабочее давление: Убедитесь, что давление в системе не превышает 2,5 атм, чтобы избежать разрушительных последствий.

Уход и обслуживание

Для поддержания производительности блока ТЭНБ-12 важно регулярно проводить его обслуживание:

• Проверяйте герметичность соединений и состояние электрических контактов.
• Очистите элементы от накипи и загрязнений, что улучшит эффективность теплоотдачи.
• Следите за состоянием фланца и резьбы, при необходимости меняйте подвижные элементы.

Безопасность при работе с ТЭНБ-12

Электробезопасность

При работе с блоками ТЭНБ-12 необходимо соблюдать основные правила электробезопасности:

• Обязательно отключайте электроэнергию перед проведением любых работ с блоком.
• Используйте защитные средства (перчатки, защитные очки) при монтаже и обслуживании.
• Убедитесь, что проводка и кабели соответствуют требованиям нагрузки, указанным в техническом описании блока.

Предотвращение перегрева

Перегрев ТЭН может привести к его повреждению и нарушению работы. Для предотвращения данной ситуации необходимо:

• Убедиться, что активная часть блока всегда погружена в рабочую среду.
• Регулярно следить за температурой теплоносителя и контролировать его уровень.
• Не допускать работы ТЭНа без жидкости, это может привести к его перегреву и выгоранию.

Альтернативные решения и системы на базе ТЭНБ-12

Системы автоматизации

Для повышения эффективности работы блока ТЭНБ-12 можно интегрировать систему автоматического управления, которая позволяет:

• Настраивать режимы работы в зависимости от температуры внутри резервуара.
• Автоматически отключать блок при достижении критических температур.
• Контролировать уровень жидкости и давление в системе через датчики.

Модульная комплектация

В зависимости от потребностей пользователя, ТЭНБ-12 можно использовать в сочетании с другими системами нагрева, создавая модульные комплектации для более эффективного теплоснабжения.

Заключение

Блок ТЭН ТЭНБ-12 кВт представляет собой надежный и мощный инструмент для организаций, ищущих эффективное решение для отопления и водоснабжения. Оснащенный современными технологиями и выполненный из качественных материалов, он способен обеспечить стабильную работу в любых условиях. Правильная установка, эксплуатация и регулярное обслуживание гарантируют его долгосрочную и безопасную работу в различных системах.
