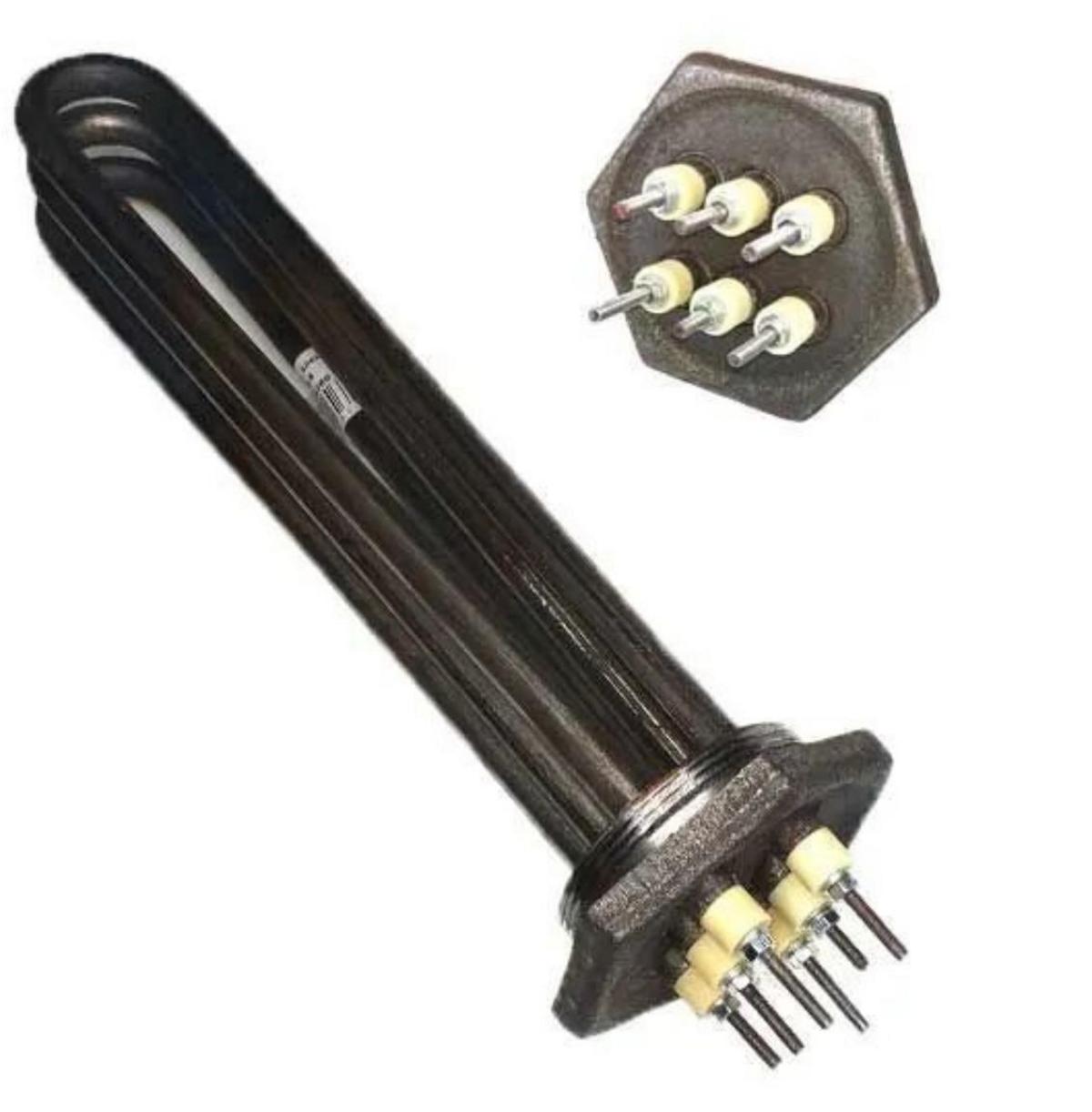

Блок ТЭН с резьбовым фланцем G2 1/2» ТЭНБ-6Р(J) 220/380, 6,0кВт, вода
Блок ТЭН с резьбовым фланцем G2 1/2»
ТЭНБ-6Р(J) 220/380, 6,0кВт, вода
Оптимизация систем нагрева: Выбор и применение блока ТЭН с резьбовым фланцем G2 1/2» ТЭНБ-6Р(J) 220/380, 6,0кВт для промышленных и коммерческих задач
Выбор оптимального электронагревательного оборудования является критически важным для обеспечения стабильности производственных процессов, минимизации операционных затрат и поддержания безопасности на объектах. Блоки трубчатых электронагревателей (ТЭНБ) с резьбовым фланцем представляют собой унифицированное и высокоэффективное решение для нагрева различных жидких сред. Модель ТЭНБ-6Р(J) 220/380 с мощностью 6,0 кВт и фланцем G2 1/2″, разработанная специально для работы в водной среде, а также с минеральными маслами и слабокоррозионными жидкостями, является примером такого оборудования, сочетающего гибкость подключения и надежность эксплуатации.
<h3>Ключевые понятия и терминология</h3>
<ul>
<li><strong>Трубчатый электронагреватель (ТЭН)</strong>: Электрический нагревательный элемент, состоящий из металлической оболочки, внутри которой расположен нагревательный проводник (спираль) и изоляционный наполнитель (чаще всего оксид магния).</li>
<li><strong>Блок ТЭН (ТЭНБ)</strong>: Конструкция, объединяющая несколько (как правило, 3, 6 или 9) ТЭНов в единый корпус (фланец) для увеличения общей мощности и удобства монтажа.</li>
<li><strong>Резьбовой фланец G2 1/2"</strong>: Стандартное резьбовое соединение (трубная цилиндрическая резьба) с номинальным диаметром 2,5 дюйма (приблизительно 74 мм по внешнему диаметру), предназначенное для герметичного монтажа блока ТЭН в емкость или трубопровод. Обозначение "G" указывает на трубную цилиндрическую резьбу по ISO 228-1.</li>
<li><strong>Мощность (кВт)</strong>: Электрическая мощность, потребляемая нагревателем, измеряемая в киловаттах (кВт). Определяет скорость и интенсивность нагрева.</li>
<li><strong>Напряжение (В)</strong>: Электрическое напряжение, при котором работает нагреватель, измеряемое в вольтах (В). Указывает на совместимость с однофазными (220 В) или трехфазными (380 В) электросетями.</li>
<li><strong>pH</strong>: Показатель кислотности или щелочности среды. Значение 7 является нейтральным; ниже 7 - кислотная среда, выше 7 - щелочная. Для данной модели допускается работа в диапазоне pH 7–9.</li>
<li><strong>Атмосфера (атм)</strong>: Единица измерения давления. 2,5 атм соответствует приблизительно 2,5 бар или 0,25 МПа. Это максимальное рабочее давление, при котором гарантируется герметичность и безопасность блока.</li>
<li><strong>Углеродистая сталь</strong>: Экономичный материал для трубок ТЭНа, подходящий для нагрева чистой воды и неагрессивных сред. Менее устойчив к коррозии по сравнению с нержавеющей сталью.</li>
<li><strong>Нержавеющая сталь (например, 12Х18Н10Т)</strong>: Материал с высокой коррозионной стойкостью, используемый для трубок ТЭНа в условиях агрессивных сред, для обеспечения долговечности и гигиеничности (например, в пищевой промышленности или при работе со слабокоррозионными растворами). Марка 12Х18Н10Т – это российская нержавеющая сталь, аналогичная AISI 321.</li>
</ul>
<h3>Конструкция и функциональные возможности ТЭНБ-6Р(J)</h3>
<p>Модель ТЭНБ-6Р(J) представляет собой инженерное решение, ориентированное на надежность и эффективность. Основу блока составляют три трубчатых нагревательных элемента, равномерно распределенных внутри фланца для обеспечения гомогенного теплообмена и предотвращения локальных перегревов. Фланец G2 1/2" не только обеспечивает механическую прочность крепления, но и гарантирует герметичность системы при рабочих давлениях до 2,5 атм. Шестигранная форма фланца значительно упрощает монтаж и демонтаж, требуя стандартного инструмента без необходимости использования специализированного оборудования.</p>
<p>Выбор материала трубок ТЭН – углеродистая или нержавеющая сталь – позволяет адаптировать блок под конкретные эксплуатационные условия и бюджет проекта. Углеродистая сталь является экономически выгодным решением для нейтральных сред, в то время как нержавеющая сталь критически важна для работы с агрессивными жидкостями или там, где требуется повышенная стойкость к коррозии и санитарным нормам.</p>
<p>Электрическая универсальность блока, выраженная в возможности подключения к однофазной (220 В) или трехфазной (380 В) сети, значительно расширяет спектр его применения. Это позволяет интегрировать ТЭНБ-6Р(J) в различные инфраструктурные решения без дорогостоящей перестройки электросети, оптимизируя первоначальные капитальные затраты.</p>
<h3>Технические характеристики и эксплуатационные параметры</h3>
<p>Для принятия обоснованных решений руководителям проектов и техническим специалистам необходим полный спектр данных по ключевым параметрам оборудования. Представленная таблица детализирует основные технические и эксплуатационные характеристики блока ТЭНБ-6Р(J), облегчая сравнение и интеграцию в существующие или проектируемые системы.</p>
<table>
<thead>
<tr>
<th>Параметр</th>
<th>Значение</th>
<th>Комментарий для B2B</th>
</tr>
</thead>
<tbody>
<tr>
<td>Тип блока</td>
<td>ТЭНБ (блок из 3 трубчатых электронагревателей)</td>
<td>Обеспечивает высокую удельную мощность и равномерность нагрева. Три элемента повышают отказоустойчивость: при выходе из строя одного, остальные продолжают работу (с понижением общей мощности).</td>
</tr>
<tr>
<td>Фланец</td>
<td>Резьбовой G 2 1/2" (трубная резьба ~74 мм)</td>
<td>Стандартизированное соединение упрощает интеграцию в существующие системы и обеспечивает надежную герметизацию под давлением. Шестигранник для удобного монтажа.</td>
</tr>
<tr>
<td>Материал нагревательных трубок</td>
<td>Углеродистая сталь или нержавеющая сталь (12Х18Н10Т и др.)</td>
<td>Выбор материала позволяет оптимизировать TCO (Total Cost of Ownership) в зависимости от агрессивности рабочей среды. Нержавеющая сталь рекомендована для долгосрочной эксплуатации и снижения коррозии.</td>
</tr>
<tr>
<td>Длина установочная (трубки)</td>
<td>280–335 мм (в зависимости от модели)</td>
<td>Компактные размеры позволяют использовать блок в емкостях с ограниченным пространством, включая небольшие водонагреватели и котлы.</td>
</tr>
<tr>
<td>Диаметр трубки</td>
<td>12–13 мм</td>
<td>Оптимальный диаметр для баланса между удельной мощностью, механической прочностью и сроком службы. Обеспечивает эффективный теплообмен.</td>
</tr>
<tr>
<td>Количество ТЭНов в блоке</td>
<td>3 шт.</td>
<td>Распределение тепловой нагрузки на три элемента снижает термические напряжения, продлевая срок службы каждого ТЭНа и всего блока.</td>
</tr>
<tr>
<td>Мощность</td>
<td>6,0 кВт</td>
<td>Высокая мощность для быстрого нагрева средних объемов жидкостей. Идеально для систем ГВС, вспомогательных котлов и промышленных баков.</td>
</tr>
<tr>
<td>Напряжение</td>
<td>220/380 В</td>
<td>Универсальность подключения к однофазной или трехфазной сети, что позволяет использовать блок на различных объектах без дополнительных преобразователей напряжения. Схемы "звезда" и "треугольник" для оптимизации нагрузки.</td>
</tr>
<tr>
<td>Масса блока</td>
<td>Около 1,9–3 кг</td>
<td>Легкий вес упрощает транспортировку, монтаж и не создает значительной дополнительной нагрузки на конструкцию резервуара.</td>
</tr>
<tr>
<td>Рабочая среда</td>
<td>Вода, минеральные масла, слабокоррозионные жидкости (pH 7–9)</td>
<td>Широкий спектр применения, что делает блок многофункциональным для различных отраслей – от ЖКХ до машиностроения и химической промышленности.</td>
</tr>
<tr>
<td>Рабочее давление</td>
<td>До 2,5 атм</td>
<td>Позволяет использовать блок в закрытых, герметичных системах под умеренным давлением, характерным для бытовых и многих промышленных водонагревателей и котлов.</td>
</tr>
<tr>
<td>Максимальная температура нагрева</td>
<td>Около 100 °C</td>
<td>Оптимально для нагрева воды до кипения и поддержания температуры масел в рабочих диапазонах. Соответствует стандартным требованиям большинства систем.</td>
</tr>
</tbody>
</table>
<h3>Сферы применения и их экономическое обоснование</h3>
<p>Экономический эффект от применения блока ТЭНБ-6Р(J) проявляется через снижение эксплуатационных расходов и повышение надежности систем. Рассмотрим ключевые области применения:</p>
<ul>
<li><strong>Бытовые и промышленные котлы и водонагреватели:</strong> В жилищно-коммунальном хозяйстве (ЖКХ) и на предприятиях, где требуется непрерывное горячее водоснабжение или отопление. Эффективность 6 кВт позволяет быстро доводить воду до рабочей температуры, минимизируя время простоя. Срок службы блоков из нержавеющей стали (до 5-7 лет в зависимости от условий) значительно снижает частоту замен и расходы на обслуживание.</li>
<li><strong>Резервуары с водой и маслами:</strong> На промышленных предприятиях для поддержания оптимальной вязкости масел в гидравлических системах, смазочных станциях или при хранении технических жидкостей. Герметичное фланцевое крепление предотвращает утечки, а равномерный нагрев минимизирует деградацию масел от локального перегрева, что продлевает срок службы дорогостоящих рабочих жидкостей.</li>
<li><strong>Особые установки:</strong> В специализированном оборудовании, таком как железнодорожный и морской транспорт, где требуются повышенная виброустойчивость, надежность и работа в экстремальных условиях. Варианты исполнения из нержавеющей стали обеспечивают устойчивость к агрессивным средам (например, морской воде или дизельному топливу), что критично для безопасности и бесперебойной работы дорогостоящего подвижного состава.</li>
</ul>
<h3>Преимущества для бизнеса: ROI и TCO</h3>
<p>Инвестиции в ТЭНБ-6Р(J) обеспечивают измеримый возврат инвестиций (ROI) за счет оптимизации общих затрат на владение (TCO) и повышения операционной эффективности:</p>
<ul>
<li><strong>Оптимизация пространства и снижение капитальных затрат:</strong> Высокая мощность (6 кВт) при относительно компактных размерах блока позволяет проектировать более компактные системы нагрева, сокращая требования к установочной площади и, соответственно, капитальные затраты на оборудование и его размещение. Это особенно актуально для производств с ограниченным пространством.</li>
<li><strong>Гибкость интеграции и снижение эксплуатационных рисков:</strong> Возможность подключения к сетям 220 В и 380 В делает блок универсальным, снижая риски несовместимости оборудования с существующей инфраструктурой и упрощая стандартизацию закупок. Это минимизирует затраты на адаптацию и ускоряет ввод в эксплуатацию.</li>
<li><strong>Долговечность и снижение расходов на обслуживание:</strong> Использование нержавеющей стали (например, 12Х18Н10Т) значительно увеличивает срок службы нагревательных элементов, особенно в агрессивных средах, что напрямую влияет на сокращение частоты ремонтов, затрат на запасные части и минимизацию простоев. В среднем, переход на нержавеющую сталь может увеличить межремонтный интервал на 30-50% по сравнению с углеродистой сталью в коррозионных средах.</li>
<li><strong>Повышенная надежность:</strong> Конструкция с тремя независимыми ТЭНами обеспечивает более равномерный нагрев и распределение нагрузки. В случае выхода из строя одного элемента, система может продолжать работу с незначительным снижением мощности, предотвращая полные остановки процесса и связанные с этим убытки. Неразъемное исполнение блока снижает риски ослабления контактов и протечек.</li>
</ul>
<p>Расчет TCO включает в себя не только стоимость приобретения, но и расходы на установку, энергию, обслуживание, ремонт и утилизацию. Применение ТЭНБ-6Р(J) с учетом его характеристик позволяет существенно снизить эти компоненты TCO, особенно в долгосрочной перспективе (3-5 лет).</p>
<h3>Сравнительный анализ: Выбор оптимального исполнения ТЭНБ</h3>
<p>При выборе блока ТЭН для конкретной задачи важно учитывать не только номинальные характеристики, но и специфику условий эксплуатации. Представленная таблица помогает оценить различные варианты исполнения блоков ТЭНБ, сравнивая их по ключевым для B2B-сегмента критериям.</p>
<table>
<thead>
<tr>
<th>Критерий</th>
<th>ТЭНБ с трубками из углеродистой стали</th>
<th>ТЭНБ с трубками из нержавеющей стали (12Х18Н10Т / AISI 321)</th>
<th>ТЭНБ с трубками из меди</th>
<th>Циркуляционные нагреватели (для сравнения типа)</th>
</tr>
</thead>
<tbody>
<tr>
<td><strong>Первоначальная стоимость</strong></td>
<td>Низкая</td>
<td>Средняя</td>
<td>Высокая (из-за стоимости материала)</td>
<td>Высокая (комплексное решение)</td>
</tr>
<tr>
<td><strong>Коррозионная стойкость</strong></td>
<td>Низкая (для агрессивных сред), подходит для чистой воды</td>
<td>Высокая (для воды, слабокоррозионных сред, некоторых химических растворов)</td>
<td>Средняя (хорошо для воды, но не для всех химических сред)</td>
<td>Зависит от материала элементов и корпуса, как правило, высокая</td>
</tr>
<tr>
<td><strong>Срок службы (оценочно)</strong></td>
<td>2–3 года (в агрессивных средах), 3–5 лет (в чистой воде)</td>
<td>5–7 лет и более (в зависимости от среды и эксплуатации)</td>
<td>4–6 лет (при правильной эксплуатации в водной среде)</td>
<td>7–10 лет (при надлежащем обслуживании)</td>
</tr>
<tr>
<td><strong>Рабочая среда</strong></td>
<td>Чистая вода, нейтральные растворы</td>
<td>Вода, минеральные масла, слабокоррозионные жидкости, некоторые пищевые продукты</td>
<td>Вода (пищевая, техническая), дистиллированная вода</td>
<td>Широкий спектр жидкостей, газов, с точным контролем потока</td>
</tr>
<tr>
<td><strong>Устойчивость к накипи</strong></td>
<td>Средняя (зависит от жесткости воды)</td>
<td>Высокая (гладкая поверхность, меньше адгезия накипи)</td>
<td>Низкая (медная поверхность способствует накипеобразованию)</td>
<td>Контролируемый поток снижает риск, но элементы подвержены</td>
</tr>
<tr>
<td><strong>Требования к обслуживанию</strong></td>
<td>Регулярная очистка от накипи (1-2 раза в год)</td>
<td>Менее частая очистка (1 раз в 1-2 года)</td>
<td>Регулярная очистка</td>
<td>Периодическая проверка системы, чистка элементов</td>
</tr>
<tr>
<td><strong>Применимость для сложных сред</strong></td>
<td>Ограничена</td>
<td>Шире, чем углеродистая сталь</td>
<td>Ограничена (не подходит для агрессивных химикатов)</td>
<td>Высокая (часто с возможностью герметизации и изоляции)</td>
</tr>
<tr>
<td><strong>Экономический эффект (TCO)</strong></td>
<td>Низкие начальные затраты, но выше эксплуатационные в агрессивных средах</td>
<td>Оптимальный баланс начальных и эксплуатационных затрат в долгосрочной перспективе</td>
<td>Высокие начальные затраты, средние эксплуатационные</td>
<td>Высокая начальная инвестиция, но высокая эффективность и низкие эксплуатационные при правильном расчете</td>
</tr>
</tbody>
</table>
<p class="transition">После детального рассмотрения фундаментальных характеристик и преимуществ блока ТЭНБ-6Р(J) и его аналогов, следующим критически важным этапом для руководителей и технических специалистов становится разработка стратегии эффективного внедрения, контроля и долгосрочной эксплуатации этого оборудования в реальных производственных условиях, что является залогом достижения максимальной рентабельности и операционной устойчивости.</p>
Продвинутая практика и внедрение: Архитектура, процессы и интеграции для систем нагрева на базе ТЭНБ
Эффективное применение блоков ТЭНБ в промышленных и коммерческих системах требует не только глубокого понимания их технических характеристик, но и стратегического подхода к проектированию, интеграции и эксплуатации. Этот раздел посвящен практическим аспектам, позволяющим максимально раскрыть потенциал данного оборудования и обеспечить долгосрочную стабильность его работы.
<h3>Пошаговая реализация проекта по внедрению систем нагрева с ТЭНБ-6Р(J)</h3>
<p>Успешное внедрение электронагревательных систем предполагает последовательное выполнение этапов, каждый из которых требует тщательного планирования и контроля:</p>
<ol>
<li>
<strong>Этап 1: Аудит и техническое задание (ТЗ)</strong>
<ul>
<li><strong>Цель:</strong> Определить точные требования к системе нагрева.</li>
<li><strong>Действия:</strong>
<ul>
<li>Анализ текущих потребностей в нагреве: объемы, скорости, температурные режимы, свойства среды (агрессивность, вязкость, pH).</li>
<li>Оценка существующей инфраструктуры: доступность электропитания (220/380 В), тип емкостей, наличие резьбовых отверстий G2 1/2" или возможность их установки.</li>
<li>Определение требований к безопасности, регулированию и автоматизации процесса.</li>
<li>Формирование технического задания с указанием всех ключевых параметров, включая выбор материала ТЭНБ (углеродистая или нержавеющая сталь) с учетом TCO.</li>
</ul>
</li>
<li><strong>Артефакты:</strong> Техническое задание, расчет тепловой мощности, схема предполагаемого подключения.</li>
</ul>
</li>
<li>
<strong>Этап 2: Проектирование и выбор оборудования</strong>
<ul>
<li><strong>Цель:</strong> Разработать оптимальную конфигурацию системы.</li>
<li><strong>Действия:</strong>
<ul>
<li>Выбор конкретных моделей ТЭНБ, включая их количество, мощность и материал, на основе ТЗ. Например, для агрессивных сред однозначно рекомендуется нержавеющая сталь.</li>
<li>Разработка электрической схемы подключения (звезда/треугольник) с учетом балансировки фаз и нагрузок.</li>
<li>Проектирование систем управления: терморегуляторы, датчики температуры, системы аварийного отключения (УЗО, автоматические выключатели), контроль уровня жидкости.</li>
<li>Выбор сопутствующего оборудования: кабелей, контакторов, защитных кожухов.</li>
</ul>
</li>
<li><strong>Артефакты:</strong> Проектная документация, электрические схемы, спецификация оборудования.</li>
</ul>
</li>
<li>
<strong>Этап 3: Закупка и контроль качества</strong>
<ul>
<li><strong>Цель:</strong> Приобрести оборудование, соответствующее проекту.</li>
<li><strong>Действия:</strong>
<ul>
<li>Выбор надежных поставщиков, имеющих сертификаты качества (ISO 9001).</li>
<li>Контроль соответствия поставляемого оборудования спецификациям (материал, мощность, размеры фланца, маркировка).</li>
<li>Проверка наличия необходимой технической документации и гарантийных обязательств.</li>
</ul>
</li>
<li><strong>Артефакты:</strong> Договоры поставки, сертификаты, паспорта качества.</li>
</ul>
</li>
<li>
<strong>Этап 4: Монтаж и подключение</strong>
<ul>
<li><strong>Цель:</strong> Корректная установка и безопасное подключение.</li>
<li><strong>Действия:</strong>
<ul>
<li>Монтаж ТЭНБ в емкость с использованием соответствующего уплотнительного материала (например, термостойкие прокладки из паронита или силикона) и соблюдением момента затяжки фланца.</li>
<li>Электрический монтаж: подключение к силовой сети согласно разработанной схеме, заземление корпуса, установка защитной автоматики.</li>
<li>Проверка герметичности системы до подачи электроэнергии.</li>
<li>Установка датчиков и подключение к системе управления.</li>
</ul>
</li>
<li><strong>Артефакты:</strong> Акт монтажа, протоколы испытаний герметичности.</li>
</ul>
</li>
<li>
<strong>Этап 5: Пусконаладка и тестирование</strong>
<ul>
<li><strong>Цель:</strong> Ввод системы в эксплуатацию и проверка ее работоспособности.</li>
<li><strong>Действия:</strong>
<ul>
<li>Проверка сопротивления изоляции ТЭНов (не менее 0,5 МОм в холодном состоянии) и всей электропроводки.</li>
<li>Поэтапный запуск системы с контролем температуры, давления и электрических параметров.</li>
<li>Калибровка терморегуляторов и систем автоматики.</li>
<li>Обучение персонала правилам эксплуатации и обслуживания.</li>
</ul>
</li>
<li><strong>Артефакты:</strong> Протокол пусконаладочных работ, инструкция по эксплуатации, журнал обучения.</li>
</ul>
</li>
<li>
<strong>Этап 6: Эксплуатация и техническое обслуживание</strong>
<ul>
<li><strong>Цель:</strong> Обеспечение долгосрочной и бесперебойной работы.</li>
<li><strong>Действия:</strong>
<ul>
<li>Регулярный визуальный осмотр ТЭНБ и фланцевого соединения на предмет утечек, накипи и коррозии.</li>
<li>Периодическая проверка электрических контактов и сопротивления изоляции.</li>
<li>Очистка нагревательных трубок от накипи или отложений (частота зависит от рабочей среды, как правило, 1-2 раза в год для воды). Использование специальных химических реагентов или механической очистки.</li>
<li>Мониторинг параметров работы системы, своевременная замена изношенных компонентов.</li>
</ul>
</li>
<li><strong>Артефакты:</strong> Журнал технического обслуживания, графики ППР (планово-предупредительного ремонта).</li>
</ul>
</li>
</ol>
<h3>Кейсы применения и оптимизации для различных сегментов B2B</h3>
<p>Адаптивность ТЭНБ-6Р(J) позволяет применять его в самых разнообразных отраслях, демонстрируя различные подходы к оптимизации затрат и повышению эффективности.</p>
<h4>Кейс 1: Малый производственный цех (SMB) – Нагрев воды для технологических нужд</h4>
<blockquote>
<p><strong>Задача:</strong> Поддержание температуры воды 60-70°C в небольшой емкости (200 литров) для мойки деталей после обработки. Бюджет ограничен, требуется быстрое и простое внедрение.</p>
<p><strong>Решение:</strong> Установлен один блок ТЭНБ-6Р(J) с трубками из углеродистой стали в бак из черного металла. Подключение осуществлено к однофазной сети 220 В через контактор и простой электромеханический терморегулятор. Фланец G2 1/2" позволил быстро и герметично интегрировать ТЭН в бак.</p>
<p><strong>Оптимизация:</strong> Выбор углеродистой стали обеспечил низкую первоначальную стоимость. Однофазное подключение упростило электромонтаж. Обслуживание сведено к ежегодной очистке от накипи. <strong>Экономический эффект:</strong> Затраты на оборудование и монтаж сократились на 25-30% по сравнению с более сложными системами, обеспечив ROI в течение 6-9 месяцев.</p>
</blockquote>
<h4>Кейс 2: Крупное промышленное предприятие (Enterprise) – Поддержание температуры масла в гидравлической системе</h4>
<blockquote>
<p><strong>Задача:</strong> Нагрев и поддержание стабильной температуры (40-50°C) ёмкости с гидравлическим маслом объемом 1000 литров в холодное время года для обеспечения оптимальной вязкости и предотвращения износа оборудования. Требуется высокая надежность и возможность интеграции в АСУ ТП (автоматизированную систему управления технологическими процессами).</p>
<p><strong>Решение:</strong> Установлено два блока ТЭНБ-6Р(J) с трубками из нержавеющей стали (12Х18Н10Т) в отдельные патрубки бака. Подключение каждого блока к трехфазной сети 380 В по схеме "звезда" с независимыми контакторами и датчиками температуры. Сигналы от датчиков интегрированы в PLC (программируемый логический контроллер) предприятия для централизованного мониторинга и управления.</p>
<p><strong>Оптимизация:</strong> Использование нержавеющей стали гарантировало химическую стойкость к маслу и значительно увеличило срок службы, минимизируя простои и затраты на замену. Резервирование в виде двух ТЭНБ повысило надежность системы: при отказе одного блока, второй продолжает работу, предотвращая аварийную остановку. <strong>Экономический эффект:</strong> Снижение рисков аварийного выхода оборудования из строя на 40%, продление срока службы гидравлического масла на 20% за счет точного температурного контроля, что привело к ROI в течение 1,5-2 лет.</p>
</blockquote>
<h4>Кейс 3: Специфическое применение (Регулируемая отрасль, Морской транспорт) – Нагрев технологической воды в судовых системах</h4>
<blockquote>
<p><strong>Задача:</strong> Обеспечение подогрева воды в системе питьевого водоснабжения на морском судне. Условия эксплуатации: постоянная вибрация, повышенная влажность, риск контакта с агрессивными средами (соленая вода), строгие требования к безопасности и надежности.</p>
<p><strong>Решение:</strong> Установлен один блок ТЭНБ-6Р(J) с трубками из нержавеющей стали (специальное исполнение для морского применения). Фланец G2 1/2" был дополнительно усилен и проверен на герметичность при динамических нагрузках. Блок подключен к бортовой трехфазной сети 380 В с использованием специализированных контакторов и терморегуляторов, устойчивых к вибрациям и коррозии. Дополнительно реализована система аварийного отключения при низком уровне воды.</p>
<p><strong>Оптимизация:</strong> Выбор нержавеющей стали и усиленная конструкция обеспечили соответствие морским стандартам и высокую устойчивость к агрессивной среде и вибрациям. Интеграция в бортовую систему безопасности обеспечила автоматическое предотвращение перегрева и сухого хода, что критически важно для судов. <strong>Экономический эффект:</strong> Значительное повышение безопасности эксплуатации (снижение страховых рисков), уменьшение частоты внеплановых ремонтов на 30-35% за счет надежности оборудования в экстремальных условиях, что позволило избежать дорогостоящих простоев в рейсе.</p>
</blockquote>
<h3>Чек-лист для принятия решения о внедрении ТЭНБ-6Р(J)</h3>
<p>Для руководителей проектов и технических директоров, принимающих решения о закупке и внедрении, предлагается следующий чек-лист, охватывающий ключевые аспекты:</p>
<ul>
<li>✔ Произведен ли детальный анализ рабочей среды (состав, pH, агрессивность, потенциал накипеобразования)?</li>
<li>✔ Определены ли точные требования к тепловой мощности и скорости нагрева?</li>
<li>✔ Проверена ли совместимость резьбового фланца G2 1/2" с существующими или проектируемыми емкостями?</li>
<li>✔ Выбран ли оптимальный материал трубок ТЭН (углеродистая или нержавеющая сталь) с учетом TCO и ожидаемого срока службы?</li>
<li>✔ Учтена ли возможность подключения к однофазной (220 В) или трехфазной (380 В) сети и разработана ли соответствующая электрическая схема?</li>
<li>✔ Запланированы ли системы контроля и безопасности (терморегуляторы, датчики уровня, УЗО, автоматические выключатели)?</li>
<li>✔ Разработан ли план монтажа, пусконаладки и обучения персонала?</li>
<li>✔ Определены ли требования к регулярному техническому обслуживанию и заложены ли они в бюджет?</li>
<li>✔ Произведена ли оценка потенциального ROI и TCO для данного решения?</li>
<li>✔ Проверено ли соответствие оборудования отраслевым стандартам и нормам безопасности (для регулируемых отраслей)?</li>
</ul>
<aside>
<h3>Что дальше?</h3>
<p>Для дальнейшего углубления в тему и повышения эффективности эксплуатации систем нагрева рекомендуется:</p>
<ul>
<li>Изучить возможности интеграции ТЭНБ в интеллектуальные системы управления "Умное производство" (Industry 4.0) для предиктивного обслуживания и удаленного мониторинга.</li>
<li>Рассмотреть применение специализированных покрытий для ТЭНов, снижающих образование накипи или повышающих химическую стойкость.</li>
<li>Проконсультироваться с поставщиками оборудования относительно индивидуальных решений, например, ТЭНБ с интегрированными термозащитными элементами или датчиками сухого хода.</li>
<li>Ознакомиться с последними стандартами энергоэффективности для промышленных нагревательных систем, чтобы обеспечить максимальную экономию электроэнергии.</li>
</ul>
</aside>
Отправить комментарий
