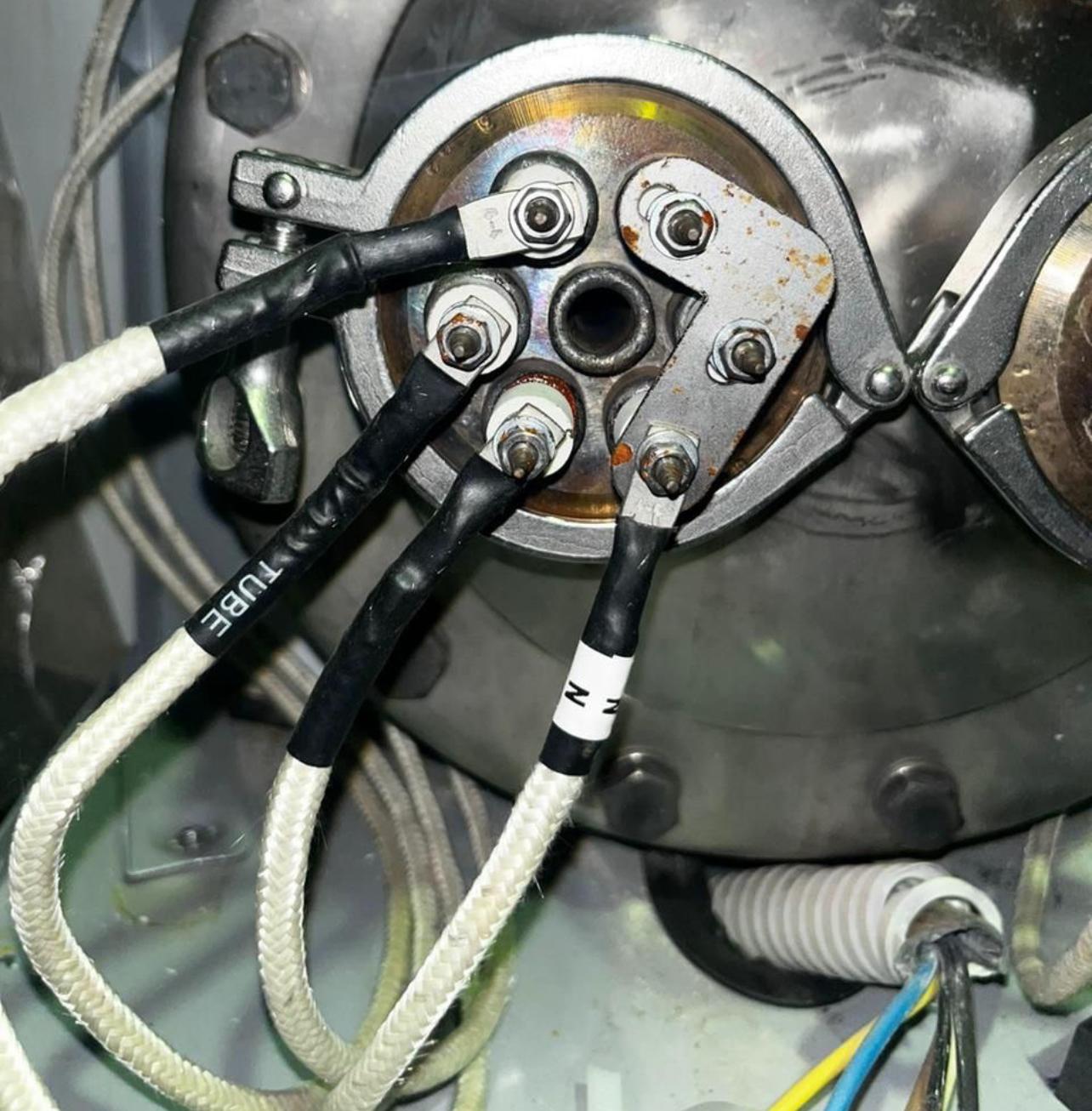

Блок ТЭН с изолирующими шайбами(крепление под хомут . Материал исполнения медь или нержавейка) 9кВт,380В- 40 шт Длина 500 Диаметр 770 Фланец 77х6- конусный

Блок ТЭН с изолирующими шайбами(крепление под хомут . Материал исполнения медь или нержавейка) 9кВт,380В- 40 шт
Длина 500
Диаметр 770
Фланец 77х6- конусный Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

1. Конструкция блока ТЭН с изолирующими шайбами и креплением под хомут

Блок ТЭН представляет собой собранный модуль из трубчатых электронагревателей (ТЭНов), внутри которых расположен высокоомный нагревательный элемент (спираль), изолированный минеральным наполнителем, например, оксидом магния. Это создает высокую теплопроводность и электрическую изоляцию.

Изолирующие шайбы играют важную роль в герметизации, предотвращении протечек и обеспечении электрической изоляции контактных соединений. Они также защищают устройство от вибраций и механических нагрузок. Металлические или резиновые шайбы выбираются в зависимости от условий эксплуатации и рабочей температуры.

Крепление под хомут обеспечивает быстрое и надежное фиксирование блока в корпусе оборудования без резьбовых соединений. Этот метод упрощает монтаж и техническое обслуживание, а также гарантирует плотность и устойчивость конструкции.

2. Материалы исполнения ТЭН

Медь используется для изготовления корпуса ТЭНа, обеспечивая высокую теплопроводность и быстроту нагрева. Этот материал подходит для систем горячего водоснабжения и водонагревателей с неагрессивной средой, так как медь способствует эффективному теплообмену.

Нержавеющая сталь, чаще всего марки AISI 304 или аналогичной, зарекомендовала себя как универсальный материал для ТЭНов благодаря высокой коррозионной стойкости и величиной долговечности. Такие изделия идеально подходят для работы с водой и слабоагрессивными жидкостями. Фланцы и корпуса могут быть изготовлены из нержавеющей стали различных марок и толщин, включая фланец с конусной прокладкой размером 77×6 мм, доступным под индивидуальный заказ.

3. Технические параметры блока ТЭН на 9 кВт, 380 В

Мощность блока: 9 кВт (9000 Вт) — это типичная мощность для промышленного или бытового оборудования средней и большой мощности.

Напряжение питания: трехфазное 380 В, обеспечивающее равномерный и мощный нагрев, не допуская перегрузок.

Количество ТЭНов в блоке: количество ТЭНов может варьироваться от 3 до 6 и более, что позволяет достичь необходимой мощности. В данном случае предлагается 40 штук таких блоков.

Габаритные размеры и геометрия:

• Длина: 500 мм — оптимальна для систем с большим объемом нагрева и эффективным распределением тепла.
• Диаметр корпуса: 770 мм — вероятно, это общий диаметр установки или внешнего присоединения к оборудованию.
• Фланец: 77×6 мм, конусный — стандартный фланцевый уплотнитель для надежного соединения с герметизацией, который уменьшает вибрации.
• Диаметр трубки ТЭНа: обычно от 8 мм до 12 мм, с возможностью увеличения до 16 мм для дополнительной мощности и прочности.

4. Стандарты и производство

Согласно ГОСТ 13268-88 и ГОСТ 19108-81, ТЭНы должны иметь определенные конструкционные элементы: контактный стержень, корпус из высокоомного металлического сплава, изоляционный минерал (MgO) и герметизирующие элементы (шайбы, фланцы). Это обеспечивает безопасность и долговечность при эксплуатации с напряжением 380 В и мощностью до 25 кВт на элемент.

Производители также предлагают возможность изготовления блоков ТЭНов «под заказ», изменяя длину, диаметр трубки, тип материала и крепеж, позволяя адаптировать нагреватель под конкретные запросы заказчика.

5. Применение блоков ТЭН 9 кВт, 380 В

Блоки ТЭН мощностью 9 кВт применяются для нагрева воды и различных жидкостей в:

• промышленных котлах,
• электроводонагревателях,
• емкостях для ГВС,
• отопительных системах и
• технологическом оборудовании.

Высокая мощность и надежное крепление позволяют использовать эти агрегаты в системах с высокими нагрузками.

Кроме того, конструкция с креплением под хомут и изолирующими шайбами обеспечивает удобство обслуживания и способствует продлению срока службы оборудования за счет снижения вибраций и минимизации рисков протечек.

6. Особенности монтажа и эксплуатации

Правильный выбор уплотнительных шайб (металлических или резинок) имеет ключевое значение для надежной герметизации; размер шайбы должен соответствовать диаметру фланца и резьбы.

Использование изоляционных шайб помогает избежать коротких замыканий и повышает безопасность эксплуатации в сетях с напряжением 380 В.

Фланцевое крепление с конусным уплотнением обеспечивает плотный контакт и защищает нагреватель от механических повреждений.

Также рекомендуется контролировать качество воды и температуру, чтобы продлить срок службы ТЭНов, особенно при использовании медных элементов, которые более чувствительны к агрессивной среде.

7. Краткая спецификация

Данная информация позволяет создать технически точную и подробную статью, охватывающую устройство, материалы, стандарты, технические характеристики и применение блока ТЭН с изолирующими шайбами и креплением под хомут на 9 кВт, 380 В с указанием длины и фланца, востребованного для различного индустриального применения.

Продолжение

Следующая часть статьи будет посвящена деталям, связанным с производственными процессами и тестированием блоков ТЭН, а также рассмотрению различных аспектов их эксплуатации и обслуживания в реальных условиях.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
