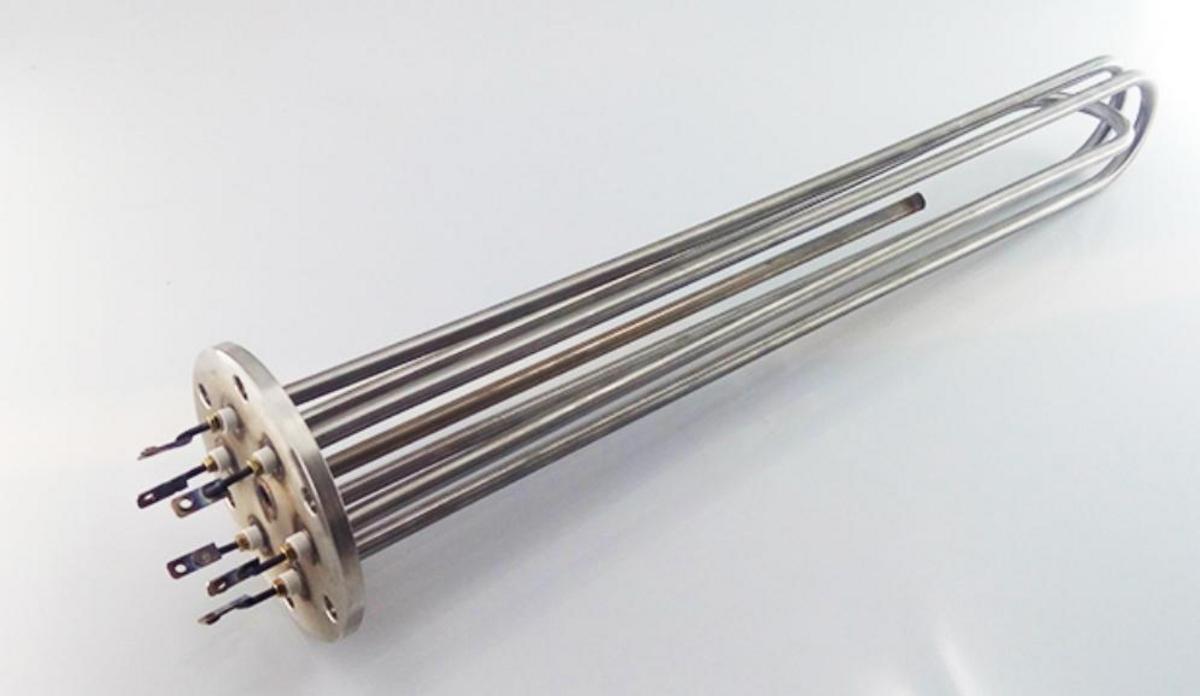

Блок ТЭН на 9 кВт с резьбой G2 (2 дюйма) представляет собой группу из трех трубчатых электронагревателей по 3 кВт каждый, собранных в один блок с присоединительным фланцем с трубной резьбой G 2″ (2 дюйма).
Блок ТЭН на 9 кВт с резьбой G2 (2 дюйма) представляет собой группу из трех трубчатых электронагревателей по 3 кВт каждый, собранных в один блок с присоединительным фланцем с трубной резьбой G 2" (2 дюйма).
Основные технические характеристики блока ТЭН 9 кВт G2
| Параметр | Значение |
|---|---|
| Общая мощность блока | 9 кВт (3 × 3 кВт ТЭНа) |
| Номинальное напряжение | 220 В / 380 В |
| Длина погружной части | 350–365 мм (в зависимости от модели) |
| Диаметр трубки ТЭН | 8,5–10 мм (нержавеющая сталь) |
| Материал трубки | Нержавеющая сталь (реже углеродистая сталь) |
| Материал фланца | Оцинкованная углеродистая сталь или латунь |
| Присоединительная резьба | G 2″ (газовая резьба 2 дюйма), диаметр резьбы ~59 мм |
| Рабочее давление | Около 3 атм (у некоторых моделей 10 бар) |
| Особенности конструкции | Герметичное запрессовывание ТЭНов в фланец, резьбовые выводы М4 могут быть закрыты колпачками |
| Масса блока | Около 1,0–1,12 кг |
| Рабочая среда | Вода, теплоносители с pH 7–9, слабый раствор щелочей, антифриз |
| Страна производства | Россия |
Конструкция и материалы
Каждый из трёх ТЭНов мощностью 3 кВт рассчитан на напряжение 220–380 В и выполнен из трубчатой нержавеющей стали диаметром от 8,5 до 10 мм. Трубки ТЭНов обладают оптимальной толщиной и стойкостью к коррозии, что гарантирует долговечность и надёжность работы устройства. Фланец с резьбой G2 изготовлен из углеродистой стали с оцинковкой или латуни, что обеспечивает надежное и герметичное соединение блока с котлом или бойлером.
Область применения
Основное применение блока ТЭН 9 кВт — это нагрев теплоносителя в системах отопления, включая твердотопливные котлы таких производителей, как Теплодар, Зота, Партнер и другие. Данный блок также находит применение в промышленных установках, водонагревателях и системах горячего водоснабжения, включая использование антифриза. Блоки могут быть подключены пофазно, что позволяет использовать каждый ТЭН на отдельную фазу при трехфазном питании, увеличивая мощность и сокращая энергозатраты.
Особенности эксплуатации и монтажа
Блоки ТЭН 9 кВт обладают стандартной резьбой G 2″, что упрощает процесс установки в котлы и устройства с соответствующими патрубками. Подключение электронагревателей осуществляется через резьбовые выводы М4, которые можно закрыть пластиковыми колпачками для защиты от внешних воздействий. Рабочая длина погружной части около 350–370 мм позволяет равномерно распределять тепло в сосуде, обеспечивая эффективный нагрев. Рекомендуемое напряжение для подключения блока составляет 220 или 380 В в зависимости от схемы подключения. Эти ТЭНы могут работать под давлением до 3 атм, а для некоторых моделей это значение составляет до 10 бар.
Рекомендации и предостережения
При выборе блока ТЭН 9 кВт с резьбой G2 важно удостовериться в согласовании размеров, материалов и номинальных параметров с конкретным котлом или нагревательной системой. Рекомендуется избегать дешёвых подделок, так как настоящие блоки изготовлены в соответствии с ГОСТами, что гарантирует соответствие качеству и надежности. Приобретение блоков следует осуществлять у проверенных поставщиков с положительными отзывами и подтвержденным качеством продукции, чтобы избежать проблем в эксплуатации.
Преимущества блока ТЭН 9 кВт G2
- Модульность и удобство подключения: три ТЭНа по 3 кВт с возможностью пофазного подключения.
- Высокая коррозионная стойкость: благодаря использованию нержавеющей стали.
- Стандартизация резьбы: резьба G2″ широко распространена в отопительном оборудовании.
- Подходит для различных теплоносителей: от воды до слабых щелочных растворов.
- Оптимальные размеры: длина и диаметр позволяют легко интегрировать блок в бойлеры и котлы.
Таким образом, блок ТЭН 9 кВт с резьбой G2 представляет собой эффективное и универсальное решение для электрического нагрева теплоносителей в бытовых и промышленных системах отопления с выдающимися эксплуатационными характеристиками и гарантированной надёжностью при условии правильного выбора и монтажа.
Следующей темой статьи будут советы по монтажу и обслуживанию блока ТЭН, что дополнительно поможет обеспечить его долгосрочную и эффективную работу.
Монтаж блока ТЭН 9 кВт G2
Правильный монтаж блока ТЭН является залогом его эффективной работы и долговечности. Процесс установки следует выполнять, строго соблюдая инструкции, чтобы избежать возможных проблем при эксплуатации. Ниже представлен процесс монтажа и ключевые моменты, на которые стоит обратить внимание.
Подготовка к установке
- Перед началом монтажа необходимо убедиться в том, что блок ТЭН соответствует требованиям и размеру вашего отопительного оборудования.
- Подготовьте все необходимые инструменты, в том числе ключи для затяжки соединений и инструменты для подключения электрических проводов.
- Ознакомьтесь с электрическими схемами вашего устройства, чтобы правильно произвести подключение блока.
Этапы монтажа
- Отключите электроэнергию и слейте теплоноситель из устройства.
- Установите блок ТЭН в проектное место, используя резьбу G 2″ для крепления. Убедитесь в герметичности соединения, чтобы предотвратить утечки.
- Подключите электрические провода к выводам М4. Это нужно делать в соответствии с электрической схемой: учитывайте цветовую кодировку (фаза, ноль, заземление).
- Проверьте все соединения на наличие протечек и надежность крепления.
- Заполните систему теплоносителем и проверьте герметичность на всех соединениях еще раз.
- Подключите электроэнергию и проведите тестовый запуск.
Обслуживание блока ТЭН 9 кВт G2
Регулярное техническое обслуживание блока ТЭН помогает продлить срок его службы и поддерживать его эффективность. Рекомендуется осуществлять следующие действия:
Периодические проверки
- Контролируйте состояние теплоносителя. При наличии отложений или загрязнений, производите замену или очистку системы.
- Регулярно проверяйте соединения на герметичность и наличие коррозии.
- Убедитесь, что электрические соединения надежны и не имеют изоляции.
Профилактические меры
Для повышения эффективности работы блока ТЭН, учитывайте следующие рекомендации:
- Оговаривайте условия работы блока с поставщиками, чтобы обеспечить его надежную защиту от перегрева и избыточного давления.
- Используйте только проверенные теплоносители, соответствующие характеристикам блока.
- Обратите внимание на режимы работы и стараетесь следовать рекомендуемым параметрам напряжения.
Безопасность при эксплуатации
Следуя правилам безопасности, вы сможете минимизировать риски, связанные с эксплуатацией блока ТЭН:
- Не производите работы с электрооборудованием во влажной среде или при включенном блоке.
- Перед проведением технического обслуживания обязательно отключайте электроэнергию.
- При возникновении необычных звуков или запахов, незамедлительно отключите блок и обратитесь к специалистам для диагностики.
Профилактическое обслуживание, правильный монтаж и соблюдение правил безопасности помогут вам максимально эффективно использовать блок ТЭН 9 кВт G2. Следующий раздел статьи будет посвящен проблемам, которые могут возникнуть в ходе эксплуатации и способам их решения.
