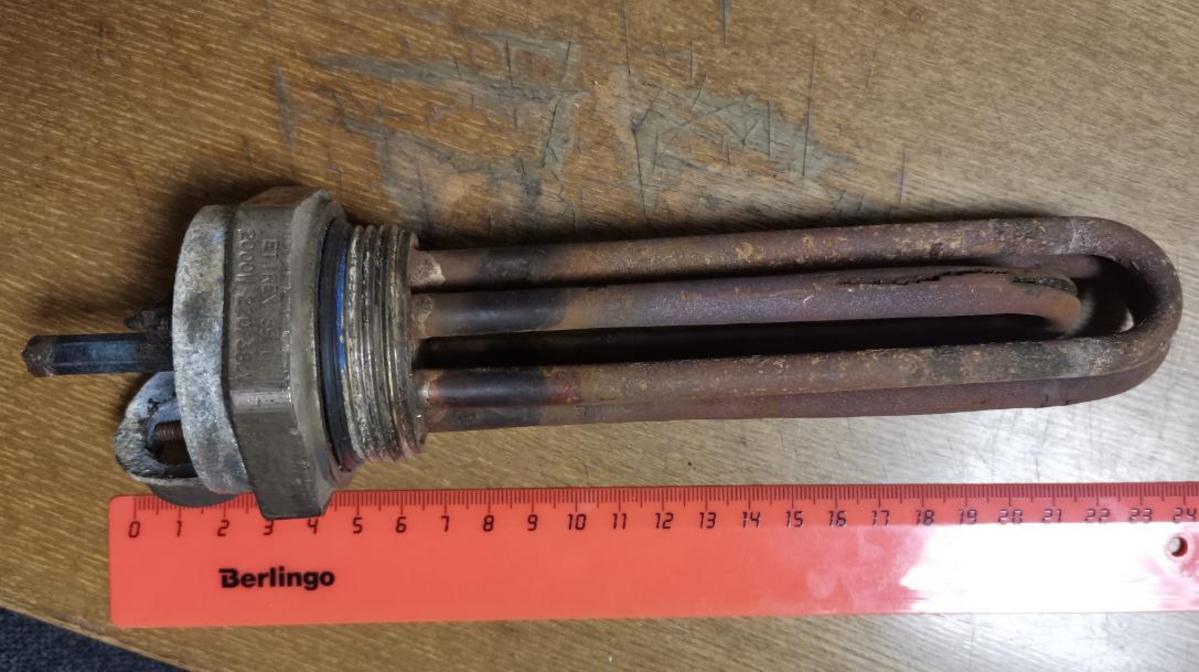

БЛОК ТЭН НА РЕЗЬБОВОМ ФЛАНЦЕ. Мощность 2000 w, напряжение 220 В

Оптимизация систем нагрева жидких сред: Выбор блока ТЭН на резьбовом фланце 2000 Вт, 220 В

В условиях современной промышленности и коммерческого сектора, где эффективность и надежность оборудования напрямую влияют на операционные издержки и конкурентоспособность, выбор оптимальных решений для нагрева жидких сред становится критически важным. Блоки трубчатых электронагревателей (ТЭН), устанавливаемые на резьбовом фланце, с параметрами 2000 Вт и 220 В, представляют собой универсальное и экономичное решение для широкого круга задач — от систем горячего водоснабжения до специализированных технологических процессов. Данная конфигурация востребована для решения задач по обеспечению стабильного температурного режима в умеренных объемах, предлагая баланс между производительностью, простотой интеграции и стоимостью владения.

Ключевые понятия и терминология в системах электронагрева

Для C-уровня и технических специалистов важно не только понимать функции, но и стратегическое значение каждого компонента нагревательной системы.

• ТЭН (Трубчатый ЭлектроНагреватель): Основа любой электронагревательной системы. Представляет собой металлическую трубку, внутри которой расположена нагревательная спираль из нихрома или фехрали, изолированная от корпуса уплотненным диэлектриком (обычно оксидом магния). Эффективность ТЭНа определяется его конструкцией и материалами, которые обеспечивают долговечность и безопасность.
• Блок ТЭН: Агрегированная конструкция, состоящая из одного или нескольких (в данном случае, обычно одного для 2000 Вт, или двух по 1 кВт) трубчатых электронагревателей, смонтированных на едином резьбовом фланце. Использование блоков повышает общую мощность, обеспечивает более равномерное распределение тепла и, в случае многоэлементной конфигурации, увеличивает надежность за счет возможности работы при выходе из строя одного из элементов.
• Резьбовой фланец: Универсальный механизм крепления блока ТЭН к емкости или аппарату. Его резьбовое соединение (например, стандартные размеры G1 ≈48 мм, G2 ≈59 мм, G2 1/2 ≈75 мм) обеспечивает высокую надежность и герметичность монтажа, а также простоту установки и демонтажа для обслуживания. Выбор размера фланца критичен для совместимости с оборудованием.
• Теплоноситель: Жидкая среда, нагреваемая ТЭНом. К типичным теплоносителям относятся вода (питьевая, техническая, дистиллированная), минеральные и трансформаторные масла, антифризы (например, на основе пропиленгликоля) и растворы слабых кислот или щелочей. Выбор материала ТЭНа напрямую зависит от агрессивности теплоносителя.
• УЗО (Устройство Защитного Отключения): Электрозащитное устройство, предназначенное для автоматического отключения электропитания при превышении допустимой утечки тока на землю. Критически важно для обеспечения электробезопасности персонала и предотвращения пожаров, особенно в системах, работающих с жидкостями.
• Термостат и терморегулятор: Компоненты системы управления температурой. Термостат выполняет функцию порогового включения/отключения нагрева при достижении заданной температуры. Терморегулятор (более сложное устройство) поддерживает температуру в заданном диапазоне с высокой точностью, минимизируя перегрев и недогрев, что критично для технологических процессов.

Технические характеристики и их стратегическое значение для 2000 Вт, 220 В

Понимание технических параметров блока ТЭН не просто констатация фактов, но основа для принятия стратегических решений, влияющих на эффективность, безопасность и TCO (Total Cost of Ownership) системы.

• Мощность (2000 Вт или 2 кВт): Эта мощность оптимальна для решения широкого спектра задач по нагреву жидкостей в емкостях объемом от 50 до 200 литров, обеспечивая приемлемую скорость нагрева без чрезмерной нагрузки на электросеть. Для более крупных объемов или более быстрого нагрева возможно использование нескольких таких блоков, или блоков с более высокой общей мощностью. В некоторых случаях, 2000 Вт может быть реализовано как один ТЭН, так и как блок из двух ТЭНов по 1000 Вт, что повышает надежность системы за счет резервирования.
• Напряжение (220 В): Однофазное подключение на 220 В является стандартом для большинства бытовых и многих промышленных объектов, что упрощает интеграцию блока ТЭН в существующую инфраструктуру без необходимости дорогостоящей перестройки электросетей или установки трехфазных трансформаторов. Для блоков с мощностью значительно выше 2 кВт (например, от 4-5 кВт и выше), как правило, предпочтительнее трехфазное подключение (380 В) для равномерного распределения нагрузки по фазам и уменьшения токовых нагрузок на каждую фазу.
• Материалы ТЭНа и фланца: Выбор материала — это компромисс между стоимостью, коррозионной стойкостью, долговечностью и применимостью к конкретному теплоносителю.
  • Нержавеющая сталь (например, AISI 304, AISI 316L): Основной выбор для большинства применений. AISI 304 подходит для воды и слабых растворов. AISI 316L (с пониженным содержанием углерода и добавлением молибдена) демонстрирует повышенную стойкость к агрессивным средам, включая хлориды, что делает его незаменимым для пищевой промышленности, фармацевтики и химической отрасли. Обеспечивает гигиеничность и соответствие строгим санитарным нормам.
  • Углеродистая сталь: Экономичный вариант для работы с минеральными маслами, антифризами и другими неагрессивными теплоносителями. Однако она подвержена коррозии в водной среде.
  • Медь: Отличная теплопроводность, применяется для нагрева воды в определенных системах, но уступает нержавеющей стали по коррозионной стойкости в долгосрочной перспективе, особенно при наличии примесей.
  • Титан: Наиболее коррозионностойкий, но и самый дорогой вариант, используемый в особо агрессивных средах, например, в гальванических производствах или при работе с концентрированными кислотами.

  Диаметр трубки ТЭНа (стандартно 8-10 мм) влияет на плотность мощности (Вт/см²). Оптимальный диаметр обеспечивает эффективный теплообмен и предотвращает перегрев поверхности ТЭНа, что критично для сред, склонных к образованию накипи или пригоранию (например, вязкие масла). Большая плотность мощности может ускорить нагрев, но сократить срок службы ТЭНа при работе с чувствительными средами.

• Длина блока и фланца: Длина нагревательных элементов (от 280 до 450 мм и более) выбирается исходя из геометрии и объема нагреваемой емкости. Важно обеспечить полное погружение активной части ТЭНа в теплоноситель для предотвращения его перегрева и выхода из строя. Толщина резьбы фланца (порядка 15 мм) обеспечивает прочное и надежное крепление.

Сравнительный анализ решений для нагрева жидких сред

Для принятия информированного решения важно понимать, как блок ТЭН на резьбовом фланце 2000 Вт, 220 В соотносится с другими распространенными методами нагрева, особенно с точки зрения эксплуатационных затрат и надежности.

Экономическое обоснование и метрики эффективности

Инвестиции в системы нагрева должны быть подкреплены четкими экономическими расчетами. Блок ТЭН мощностью 2000 Вт, работающий на 220 В, предлагает ряд преимуществ, которые можно выразить в конкретных метриках.

1. Оценка окупаемости инвестиций (ROI):

   Для систем нагрева ROI рассчитывается как отношение чистой прибыли от экономии к стоимости инвестиций. Например, снижение энергопотребления за счет высокой эффективности ТЭНа или минимизация простоев благодаря надежности.

   ROI = (Годовая экономия на энергии + Снижение затрат на обслуживание + Увеличение прибыли от непрерывной работы) / (Стоимость Блока ТЭН + Стоимость установки) * 100%

   Ориентировочно, для типовой установки блока ТЭН 2 кВт/220 В в системе ГВС для среднего предприятия, ROI может составлять от 15% до 30% в год, что обеспечивает полную окупаемость за 3-7 лет, в зависимости от тарифов на электроэнергию и интенсивности использования.

2. Снижение операционных затрат (OPEX):
   • Энергопотребление: Высокий КПД (до 99%) прямого погружного нагрева означает, что почти вся потребляемая электроэнергия преобразуется в тепло, минимизируя потери. Это особенно важно для систем, работающих в циклическом режиме, где быстрый и точный нагрев позволяет сократить время работы оборудования.
   • Затраты на обслуживание: Простота конструкции блока ТЭН и его модульность снижают трудозатраты на обслуживание. Регулярная очистка от накипи и контроль электрических контактов являются основными процедурами. В случае выхода из строя одного элемента в многоэлементном блоке, система может продолжать работу, что позволяет планировать ремонт без экстренных остановок.
   • Стоимость простоя оборудования: Надежность блочной конструкции, особенно с резервированием элементов, минимизирует риски аварийных остановок производства, которые могут обходиться в тысячи и десятки тысяч рублей в час для промышленных предприятий.
3. Метрики надежности и долговечности:
   • MTBF (Mean Time Between Failures – среднее время наработки на отказ): Для качественных блоков ТЭН из нержавеющей стали при соблюдении условий эксплуатации MTBF может достигать 10 000 – 20 000 часов, что эквивалентно 2-4 годам непрерывной работы. Выбор надежного поставщика и правильный подбор материала фланца и трубок значительно увеличивает этот показатель.
   • Срок службы: При правильной эксплуатации и регулярном обслуживании блок ТЭН может служить от 5 до 10 лет, а иногда и дольше. Факторы, влияющие на срок службы, включают агрессивность среды, плотность мощности, наличие отложений (накипи) и температурный режим.

Выбор блока ТЭН 2000 Вт, 220 В – это не просто техническое решение, а инвестиция в надежность и эффективность производственных или вспомогательных процессов. Оптимальное сочетание мощности, напряжения и материалов обеспечивает гибкость применения, низкие операционные затраты и быструю окупаемость.

Переходя от теоретического обоснования и выбора к практической плоскости, важно рассмотреть детали внедрения, аспекты эксплуатации и возможности для дальнейшей оптимизации, чтобы обеспечить максимальную отдачу от инвестиций в нагревательное оборудование.

Внедрение, эксплуатация и стратегическая оптимизация систем с Блок ТЭН

После обоснованного выбора блока ТЭН на резьбовом фланце 2000 Вт, 220 В, следующей фазой для ответственных лиц и технических специалистов является грамотное внедрение и последующая эксплуатация. Эти этапы определяют долгосрочную эффективность, безопасность и экономическую целесообразность инвестиций. Максимизация преимуществ данного решения требует внимания к архитектуре системы, процессам монтажа, проактивному обслуживанию и возможностям интеграции с автоматизированными системами.

Детальная архитектура и этапы интеграции

Эффективность работы блока ТЭН 2000 Вт, 220 В во многом зависит от того, насколько продуманно он интегрирован в общую систему. Это касается не только механического крепления, но и электрической, а также управляющей инфраструктуры.

• Выбор места установки и ориентация: Блок ТЭН должен быть установлен таким образом, чтобы его активная нагревательная часть была полностью погружена в теплоноситель на всех режимах работы. Неполное погружение ведет к локальному перегреву и преждевременному выходу из строя. Оптимальное расположение – в нижней части емкости для обеспечения естественной конвекции и равномерного нагрева всего объема. Для горизонтальных емкостей предпочтительна установка в торце или на боковой стенке.
• Системы контроля и безопасности: Интеграция с контрольно-измерительными приборами и автоматикой является обязательной.
  • Термостаты и терморегуляторы: Центральная трубка во фланце предназначена для установки капиллярного или стержневого термостата, который предотвращает перегрев среды и обеспечивает поддержание заданной температуры. Более продвинутые системы используют промышленные терморегуляторы (например, ПИД-регуляторы), которые обеспечивают более точный контроль и могут быть интегрированы в АСУ ТП (автоматизированные системы управления технологическими процессами).
  • Датчики уровня: В системах с переменным уровнем жидкости критически важна установка датчиков минимального уровня. Они отключают питание ТЭНа при недостаточном уровне теплоносителя, предотвращая «сухой ход» и перегрев.
  • Защита от перегрузок и короткого замыкания: Блок ТЭН 2000 Вт на 220 В потребляет ток около 9.1 А. Это требует установки автоматического выключателя соответствующего номинала (например, 10-16 А) и устройства защитного отключения (УЗО) с током утечки 30 мА. УЗО является ключевым элементом защиты персонала от поражения электрическим током.
  • Интеграция с АСУ ТП: Для промышленных объектов целесообразно интегрировать управление блоком ТЭН в существующие системы автоматизации. Это позволяет дистанционно мониторить температуру, управлять режимами нагрева, получать аварийные сигналы и собирать данные для аналитики энергопотребления.
• Электротехнические аспекты подключения:
  • Выбор сечения кабеля: Для 2000 Вт, 220 В, ток составляет ~9.1 А. Рекомендуется использовать медный кабель с сечением не менее 1.5 мм² (например, ВВГнг-LS 3х1.5) для одиночной линии, учитывая запас по мощности и длину трассы. Для более длинных трасс или при групповом подключении сечение должно быть увеличено.
  • Качество контактов: Использование надежных клеммных соединений, шпилек М4 или плоских контактов с изолирующими муфтами для подключения к электрической цепи. Плохой контакт может привести к искрению, перегреву и пожару.
  • Заземление: Корпус ТЭНа должен быть надежно заземлен. Это стандартное требование электробезопасности, особенно для оборудования, работающего с жидкостями.

Пошаговая реализация проекта: от выбора до пусконаладки

Эффективное внедрение блока ТЭН предполагает последовательное выполнение этапов, каждый из которых требует контроля качества и привлечения соответствующих специалистов.

1. Этап 1: Предпроектный анализ и оценка потребностей
   • Анализ теплоносителя: Тип жидкости (вода, масло, кислота), ее агрессивность, вязкость, плотность, склонность к образованию накипи или отложений. Это определяет материал ТЭНа и фланца (нержавеющая сталь AISI 304/316L, углеродистая сталь, титан).
   • Определение требуемых температурных режимов: Начальная, конечная, скорость нагрева, точность поддержания. Эти параметры влияют на выбор мощности и системы управления.
   • Расчет требуемой мощности: Для нагрева 100 литров воды на 1°C требуется 0.116 кВт⋅ч. Для подъема температуры 100 литров воды с 20°C до 80°C (на 60°C) потребуется 6.96 кВт⋅ч. Блок 2 кВт сделает это за ~3.5 часа (без учета теплопотерь).
   • Совместимость с емкостью: Тип, объем, материал емкости, наличие соответствующей резьбовой муфты или фланца.

   Роли на этапе: Технолог, инженер-проектировщик, менеджер по закупкам.

2. Этап 2: Подбор и комплектация оборудования
   • Выбор блока ТЭН: Мощность (2000 Вт), напряжение (220 В), материал (согласно анализу теплоносителя), тип и размер фланца (G1, G2 и т.д.), наличие трубки под термостат.
   • Выбор сопутствующего оборудования: Термостат/терморегулятор, датчики уровня, автоматический выключатель, УЗО, кабель, герметизирующие материалы (прокладки, уплотнители).

   Роли на этапе: Инженер-проектировщик, специалист по снабжению.

3. Этап 3: Монтаж и подключение
   • Механический монтаж: Установка блока ТЭН в емкость, обеспечение герметичности соединения (использование графитовых или паронитовых прокладок, ФУМ-ленты, герметика для резьбовых соединений).
   • Электрическое подключение: Согласно разработанной схеме, с соблюдением требований ПУЭ (Правила устройства электроустановок) и СНиП. Подключение к защитным аппаратам (УЗО, автомат), заземление корпуса.
   • Установка систем контроля: Монтаж термостата/датчика температуры в специальную трубку, подключение датчиков уровня.

   Роли на этапе: Монтажник-электрик, сантехник (при необходимости), инженер по КИПиА (контрольно-измерительные приборы и автоматика).

4. Этап 4: Пусконаладка и тестирование
   • Проверка герметичности: Наполнение емкости теплоносителем, контроль отсутствия утечек в местах соединений.
   • Электрические измерения: Проверка сопротивления изоляции (между корпусом ТЭНа и нагревательными элементами), отсутствия коротких замыканий, соответствия потребляемого тока заявленной мощности.
   • Функциональное тестирование: Проверка работы термостата (включение/отключение), датчиков уровня, защитных устройств (УЗО).
   • Фиксация параметров: Занесение всех результатов измерений и настроек в технический паспорт объекта.

   Роли на этапе: Инженер по пусконаладке, инженер по КИПиА, электрик.

5. Этап 5: Документирование и обучение
   • Составление эксплуатационной документации: Схемы подключения, инструкции по эксплуатации, графики технического обслуживания.
   • Обучение персонала: Инструктаж операторов и обслуживающего персонала по правилам безопасной эксплуатации и базовым процедурам обслуживания.

   Роли на этапе: Инженер по эксплуатации, руководитель отдела.

Проактивное обслуживание и увеличение срока службы

Для обеспечения максимального срока службы и бесперебойной работы блока ТЭН 2000 Вт, 220 В, крайне важно внедрить систему регулярного проактивного обслуживания.

1. Регулярный визуальный осмотр: Еженедельно/ежемесячно проверяйте целостность корпуса ТЭНа, отсутствие видимых деформаций, следов коррозии, отложений, а также состояние электрических контактов и изоляции.
2. Очистка от накипи и отложений: В зависимости от жесткости воды и интенсивности использования, проводите очистку ТЭНов от накипи не реже одного раза в 3-6 месяцев. Накипь значительно снижает теплопередачу, вызывает перегрев ТЭНа и увеличивает энергопотребление. Используйте специальные реагенты или механическую очистку.
3. Проверка герметичности: Ежеквартально контролируйте отсутствие утечек в месте крепления фланца.
4. Измерение сопротивления изоляции: Ежегодно проводите измерение сопротивления изоляции мегаомметром (не менее 0.5 МОм для рабочего ТЭНа). Снижение этого параметра указывает на повреждение изоляции и требует немедленной замены ТЭНа.
5. Проверка работы термостата и защитных устройств: Ежеквартально тестируйте работу термостата, датчиков уровня и УЗО, имитируя аварийные ситуации (например, кратковременное отключение датчика).
6. Замена изношенных элементов: При выходе из строя одного ТЭНа в блочной конструкции рассмотрите возможность замены всего блока, особенно если оставшиеся элементы имеют значительный износ. Это более экономически оправдано в долгосрочной перспективе, чем точечный ремонт.

Примеры внедрения и сценарии использования

Блоки ТЭН мощностью 2000 Вт и напряжением 220 В на резьбовом фланце находят широкое применение в различных B2B-сценариях, демонстрируя свою универсальность и экономическую эффективность.

Кейс 1: Малые и средние производственные объекты (SMB) – Автономные системы ГВС и технологического подогрева

Задача: Небольшой цех по производству пищевых полуфабрикатов требовал надежной и экономичной системы горячего водоснабжения для мойки оборудования и инвентаря, а также поддержания температуры небольших объемов технологических растворов (до 150 литров). Существующая централизованная система ГВС была неэффективна и имела высокие потери.

Решение: Установка нескольких автономных водонагревателей объемом 100-150 литров, каждый из которых оснащен блоком ТЭН 2000 Вт, 220 В из нержавеющей стали AISI 316L (для соответствия санитарным нормам). Блоки были интегрированы с простыми капиллярными термостатами и подключены к однофазной сети через УЗО и автоматические выключатели.

Результат: Значительное сокращение затрат на горячее водоснабжение за счет устранения теплопотерь в длинных трубопроводах. Повышение гибкости производства, так как каждый цех получил независимый источник горячей воды. Улучшение санитарных условий и соответствие требованиям регуляторов. Экономия на энергопотреблении составила до 30% по сравнению с централизованной системой, срок окупаемости инвестиций – менее 2 лет.

Кейс 2: Промышленные системы горячего водоснабжения и буферные емкости (Enterprise) – Локальный догрев и резервирование

Задача: Крупный завод по производству строительных материалов использовал централизованную систему парового нагрева воды, но испытывал трудности с поддержанием стабильной температуры в удаленных буферных емкостях (объемом 300-500 литров) и обеспечением быстрого локального догрева в пиковые часы. Кроме того, требовалось резервирование на случай планового обслуживания центральной паровой котельной.

Решение: В каждую из 10 буферных емкостей было установлено по два блока ТЭН 2000 Вт, 220 В на резьбовом фланце G2 из нержавеющей стали AISI 304. Каждый блок оснащен собственным термостатом и подключен к общей системе управления АСУ ТП через контакторы, что позволяло удаленно регулировать мощность нагрева и контролировать температуру. При этом питание осуществлялось через отдельные однофазные линии, что упростило распределение нагрузки.

Результат: Обеспечена стабильная температура воды во всех буферных емкостях, значительно сокращено время догрева в пиковые часы. Система получила возможность работать автономно в периоды обслуживания паровой котельной, минимизируя простои производства. Повышение гибкости управления тепловыми режимами позволило снизить общие затраты на энергию на 15% за счет оптимизации работы центральной котельной и сокращения теплопотерь.

Кейс 3: Специализированные емкости для агрессивных сред – Химическая промышленность

Задача: Предприятие по производству специализированных химических реагентов требовало нагрева небольших объемов (до 80 литров) слабокислых растворов до 70°C. Существующие погружные нагреватели быстро выходили из строя из-за коррозии.

Решение: В емкости были установлены блоки ТЭН 2000 Вт, 220 В, изготовленные из высоколегированной нержавеющей стали AISI 316L, специально предназначенной для работы с агрессивными средами. Фланцы также были выполнены из AISI 316L для обеспечения максимальной коррозионной стойкости. Каждый блок был оборудован трубкой для защитного кожуха термостата, который исключал прямой контакт датчика с агрессивной средой.

Результат: Решена проблема преждевременного выхода из строя нагревателей. Срок службы блоков ТЭН увеличился в 3-4 раза по сравнению с предыдущими решениями. Повышена безопасность эксплуатации и снижены затраты на постоянную замену оборудования. Снижение затрат на обслуживание и замену оборудования составило до 60% ежегодно, при этом обеспечена стабильность технологического процесса.
